公開番号2025134233
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032006
出願日2024-03-04
発明の名称回転電機
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02K 9/19 20060101AFI20250909BHJP(電力の発電,変換,配電)
要約【課題】
小型化を容易にし、製造に必要なコストを減少させ、製造を容易にすることができる回転電機を提供すること。
【解決手段】
回転電機は、回転電機のコイルに電力を供給する回路の端子を保持する端子保持部材と、前記端子保持部材と一体に形成されており、前記回転電機を冷却する冷媒を一時的に貯留する貯留部を有し、前記貯留部の底に形成されている貫通穴から下方に前記冷媒を流す冷媒槽と、を備える。
【選択図】図2

特許請求の範囲【請求項１】
回転電機のコイルに電力を供給する回路の端子を保持する端子保持部材と、
前記端子保持部材と一体に形成されており、前記回転電機を冷却する冷媒を一時的に貯留する貯留部を有し、前記貯留部の底に形成されている貫通穴から下方に前記冷媒を流す冷媒槽と、
を備える回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
モータ、ジェネレータ等の回転電機は、駆動する際にコイルが発熱することにより効率的に駆動することが困難になることがある。このため、回転電機の内部を冷却する技術が開発されている。このような技術として、例えば、特許文献１に開示されている回転電機が挙げられる。この回転電機は、コイルエンド部の頂上部の周壁上に当該コイルエンド部を冷却するための冷却液を貯える冷却液槽を備える。この冷却液槽は、供給された冷却液を貯える冷却液貯留部と、当該冷却液貯留部に接続され、冷却液をコイルエンド部の頂上側からコイルエンド部の両側の周壁上に分配して供給する少なくとも二つの冷却液供給口とが設けられている。また、一般的に、回転電機は、コイルに電力を供給する回路の端子を保持する端子保持部材を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２２９６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上述した回転電機は、互いに独立している冷却液槽と端子保持部材とを備えている。このため、上述した回転電機は、冷却液槽を設置するための構造、部品等と、端子保持部材を設置するための構造、部品等との両方を必要とする。したがって、上述した回転電機は、小型化が困難になり、製造に必要なコストが増大し、製造が困難になってしまうことがある。
【０００５】
そこで、本発明は、小型化を容易にし、製造に必要なコストを減少させ、製造を容易にすることができる回転電機を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明の回転電機は、回転電機のコイルに電力を供給する回路の端子を保持する端子保持部材と、前記端子保持部材と一体に形成されており、前記回転電機を冷却する冷媒を一時的に貯留する貯留部を有し、前記貯留部の底に形成されている貫通穴から下方に前記冷媒を流す冷媒槽と、を備える。
【発明の効果】
【０００７】
本発明によれば、小型化を容易にし、製造に必要なコストを減少させ、製造を容易にすることができる回転電機を提供することができる。
【図面の簡単な説明】
【０００８】

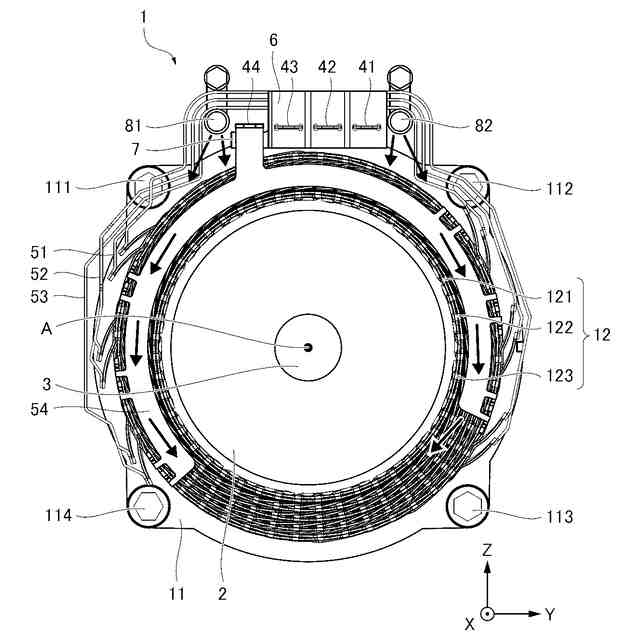

実施形態に係るモータのステータ、端子保持部材、冷媒槽、冷媒吐出管等の例を示す図である。

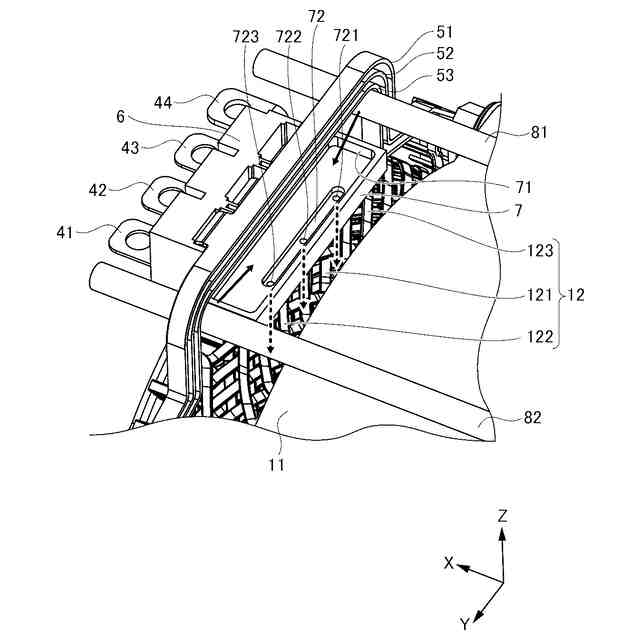

実施形態に係る冷媒槽、冷媒吐出管及びこれら二つの周囲の構造の例を示す図である。

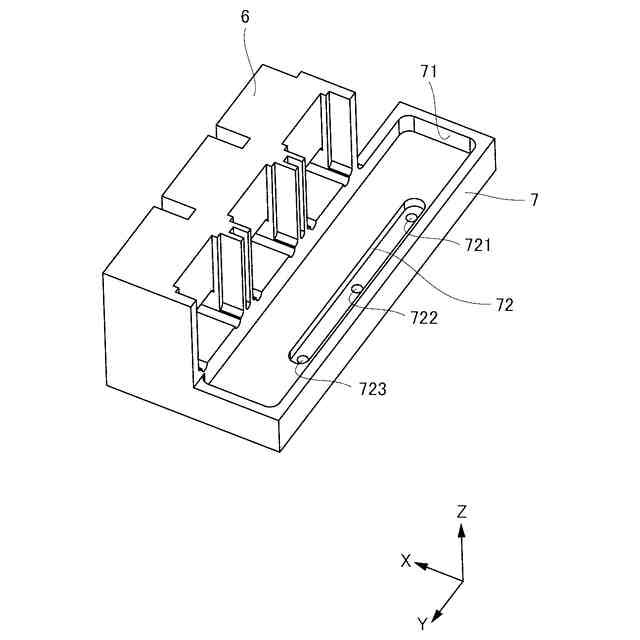

実施形態に係る端子保持部材及び冷媒槽の例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態について図面を参照しながら説明する。本実施形態では、回転電機として、モータを例に挙げて説明する。このモータは、例えば、電気自動車（Electric Vehicle）のホイールを回転させるために電気自動車に搭載される。また、本実施形態に関する説明では、後述するモータの回転軸Ａに平行な軸であるＸ軸と、Ｘ軸に直交するＹ軸と、Ｘ軸及びＹ軸に直交するＺ軸とを使用する。また、Ｘ軸、Ｙ軸及びＺ軸は、右手系を形成している。なお、Ｚ軸は、重力が加わる方向と平行になっている。
【００１０】
図１は、実施形態に係るモータのステータ、端子保持部材、冷媒槽、冷媒吐出管等の例を示す図である。図２は、実施形態に係る冷媒槽、冷媒吐出管及びこれら二つの周囲の構造の例を示す図である。実施形態に係るモータは、図１及び図２に示すように、ステータ１、端子４１、端子４２、端子４３、端子４４、バスバー５１、バスバー５２、バスバー５３及びバスバー５４を備える。また、モータは、図１及び図２に示すように、端子保持部材６、冷媒槽７、冷媒吐出管８１及び冷媒吐出管８２を備える。
（【００１１】以降は省略されています）
