公開番号2025112144
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006251
出願日2024-01-18
発明の名称端末装置取付具および自動販売機。
出願人芝江産業株式会社
代理人弁理士法人矢野内外国特許事務所
主分類G07F 9/10 20060101AFI20250724BHJP(チェック装置)
要約【課題】装置に大きな改造を加えることなく、操作者から視認し易い姿勢で端末装置を取り付けることができる端末装置取付具を提供する。

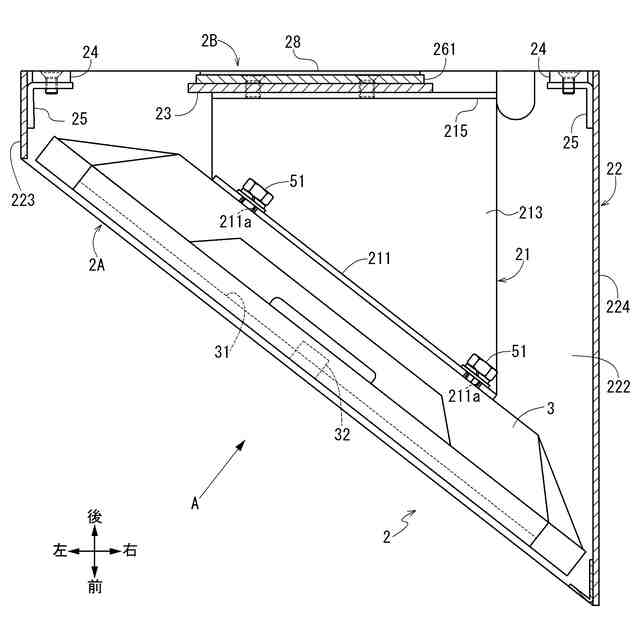

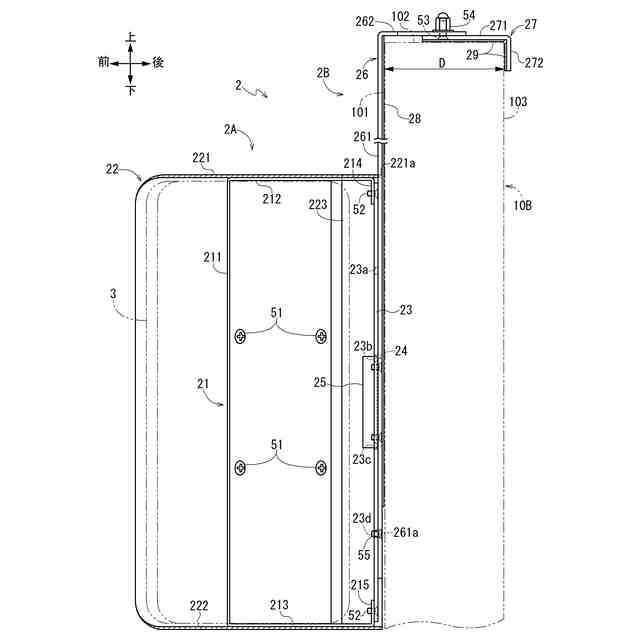

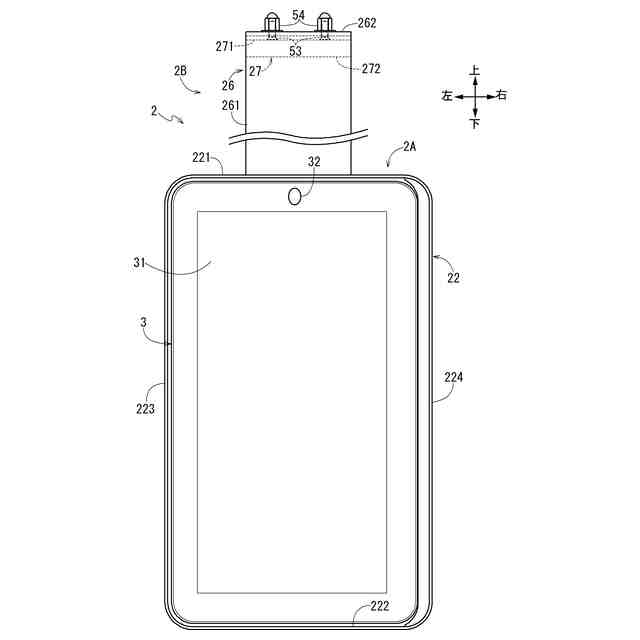

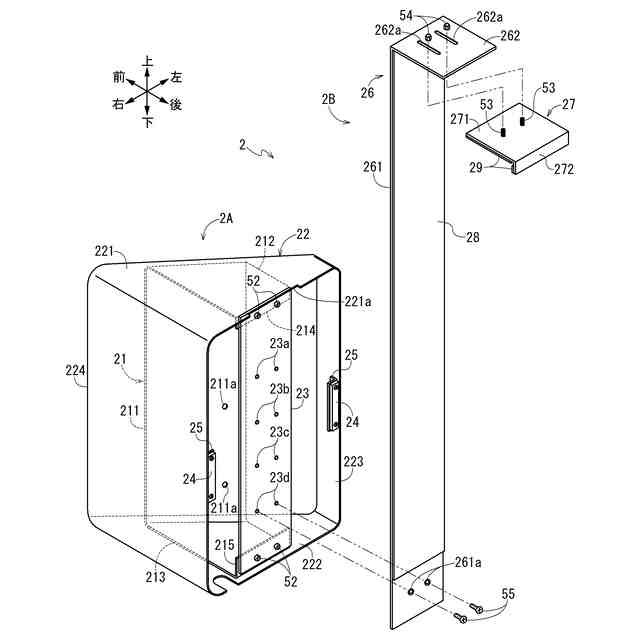

【解決手段】端末装置取付具2は、端末装置3を支持する端末支持部2Aと、端末支持部2Aを自動販売機1の筐体2に取り付けるための取付部2Bとを備え、端末支持部2Aは、端末装置3が装着される端末装着板21と、端末装着板21の周囲を覆うカバー22と、取付部2Bに接続される接続板23とを有し、取付部2Bは、自動販売機1の筐体10に係止されるフック27と、フック27から筐体10の扉10Bにおける前面101に沿って下方に延び、接続板23と接続される取付ステー26とを有し、端末装着板21の装着部211は、筐体10の前面101に対して傾斜している。
【選択図】図6
特許請求の範囲【請求項１】
端末装置を支持する端末支持部と、前記端末支持部を装置の筐体に取り付けるための取付部とを備え、
前記端末支持部は、端末装置が装着される端末装着板と、前記端末装着板の周囲を覆うカバーと、前記取付部に接続される接続板とを有し、

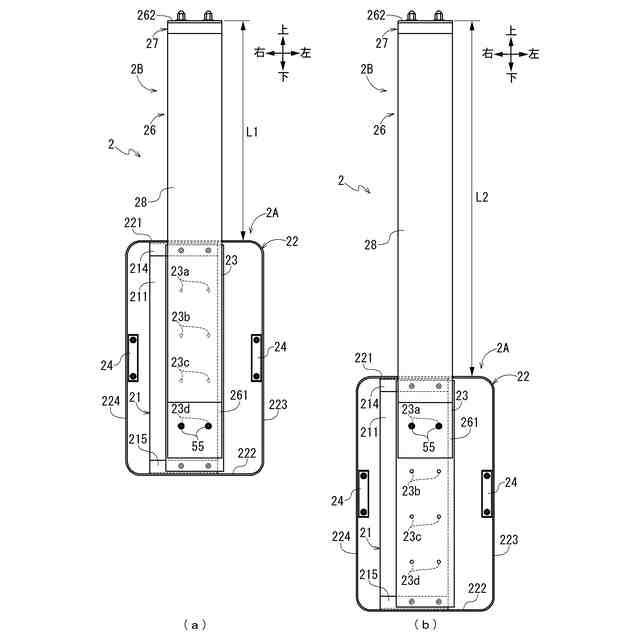

前記取付部は、前記装置の前記筐体に係止されるフックと、前記フックから前記筐体の第１側面に沿って下方に延び、前記接続板と接続されるステーとを有し、
前記端末装着板は、前記筐体の前記第１側面に対して傾斜している端末装置取付具。
続きを表示（約 730 文字）【請求項２】
前記端末支持部は、前記カバーに取り付けられ、磁性体により形成された前記筐体の前記第１側面に吸着可能な固定用磁石を有する請求項１に記載の端末装置取付具。
【請求項３】
前記取付部は、前記ステーの前記第１側面と対向する側の面に貼設され、磁性体により形成された前記筐体の前記第１側面に吸着可能な磁石シートを有する請求項１に記載の端末装置取付具。
【請求項４】

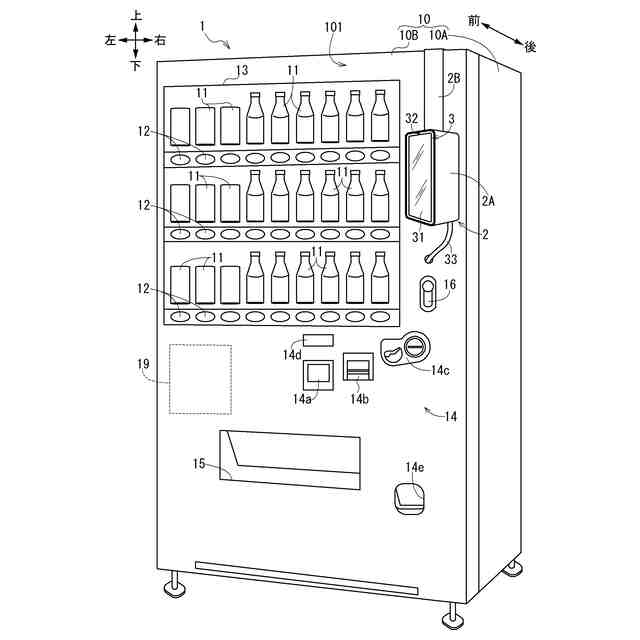

前記装置は自動販売機であり、
前記第１側面は、選択可能な商品を提示する提示領域を有し、
前記端末支持部は、前記提示領域に隣接して位置し、

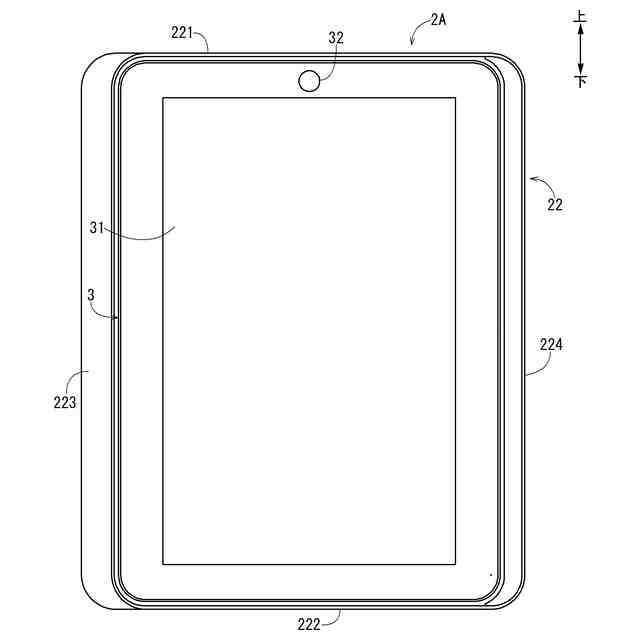

前記端末装置は、情報を表示するディスプレイを有し、
前記端末装着板は、前記端末装着板に装着された端末装置のディスプレイが前記提示領域に臨む側へ傾斜している請求項１に記載の端末装置取付具。
【請求項５】
前記筐体は、開口を有し商品を収容可能な筐体本体と、前記筐体本体の前記開口を開閉可能な扉とを備え、
前記取付部の前記フックは、前記扉に係止されている請求項４に記載の端末装置取付具。
【請求項６】
前記端末装置は、商品購入者の顔を撮影可能なカメラを有し、前記カメラにより撮影した商品購入者の顔画像に基づいて顔認証を行う請求項４に記載の端末装置取付具。
【請求項７】
開口を有し商品を収容可能な筐体本体と、前記筐体本体の前記開口を開閉可能な扉とを有する筐体と、
請求項１～請求項６のいずれか一項に記載の端末装置取付具であって、端末装置が装着され、前記扉に取り付けられた端末装置取付具と、
を備える自動販売機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動販売機等の装置にタブレット等の端末装置を取り付けるための端末装置取付具、および自動販売機に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、自動販売機等の装置においては、例えば特許文献１に開示されるように、商品を購入しようとする商品購入者の顔認証を行い、顔認証に成功した場合に商品購入の決裁を行う、顔認証機能を備えたものが知られている。
【０００３】
一方、顔認証機能を備えていない既に稼働中の既存装置において、顔認証機能を後から追加しようとした場合には既存装置を改造する必要があるが、既存装置に加える改造は少ない方が好ましい。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－８７０９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述のように既存装置に顔認証機能を追加する場合、顔認証機能を備えた端末装置を既存装置に取り付けることで、既存装置に大きな改造を加えることなく顔認証機能を付加することが可能となる。また、自動販売機等の装置に顔認証機能等の所定の機能を備えた端末装置を取り付ける場合、装置の操作者から視認し易い姿勢で端末装置を取り付けることが好ましい。
【０００６】
そこで、本発明においては、装置に大きな改造を加えることなく、操作者から視認し易い姿勢で端末装置を取り付けることができる端末装置取付具および自動販売機を提供する。
【課題を解決するための手段】
【０００７】
上記課題を解決する端末装置取付具および自動販売機は、以下の特徴を有する。
【０００８】
即ち、端末装置取付具は、端末装置を支持する端末支持部と、前記端末支持部を装置の筐体に取り付けるための取付部とを備え、前記端末支持部は、端末装置が装着される端末装着板と、前記端末装着板の周囲を覆うカバーと、前記取付部に接続される接続板とを有し、前記取付部は、前記装置の前記筐体に係止されるフックと、前記フックから前記筐体の第１側面に沿って下方に延び、前記接続板と接続されるステーとを有し、前記端末装着板は、前記筐体の前記第１側面に対して傾斜している。
【０００９】
これにより、装置に大きな改造を加えることなく、操作者から視認し易い姿勢で端末装置を取り付けることができる。
【００１０】
また、前記端末支持部は、前記カバーに取り付けられ、磁性体により形成された前記筐体の前記第１側面に吸着可能な固定用磁石を有する。
（【００１１】以降は省略されています）
