公開番号2025103546
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220999
出願日2023-12-27
発明の名称硬貨処理装置
出願人グローリー株式会社
代理人個人,個人
主分類G07D 11/10 20190101AFI20250702BHJP(チェック装置)
要約【課題】硬貨の搬送エラーに対する省力化を図れる新たな硬貨処理装置を提供する。
【解決手段】硬貨処理装置1は、第1ガイドと第2ガイドとの間に形成されている搬送路31と、第1ベルト61が第1プーリ60に掛け渡されている第1搬送部34と、第2ベルト71が第2プーリ70に掛け渡されている第2搬送部35と、を備え、搬送路31に沿って第1ベルト61により搬送された硬貨が引き続き第2ベルト71により同じ方向に搬送される。

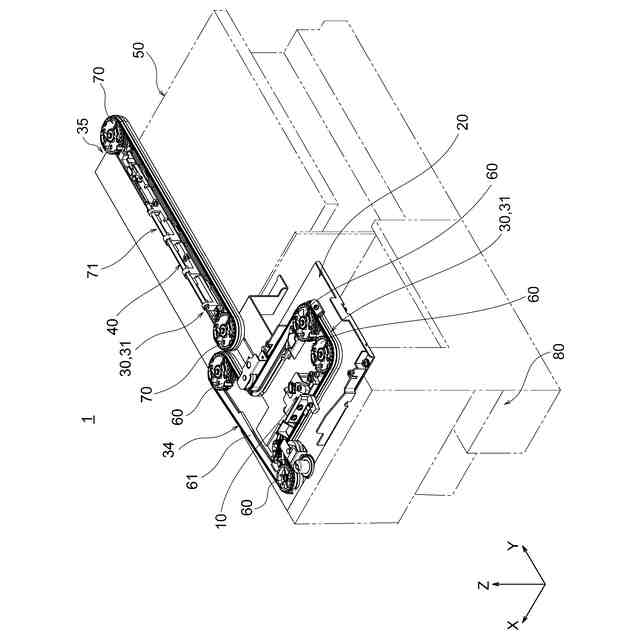

【選択図】図1
特許請求の範囲【請求項１】

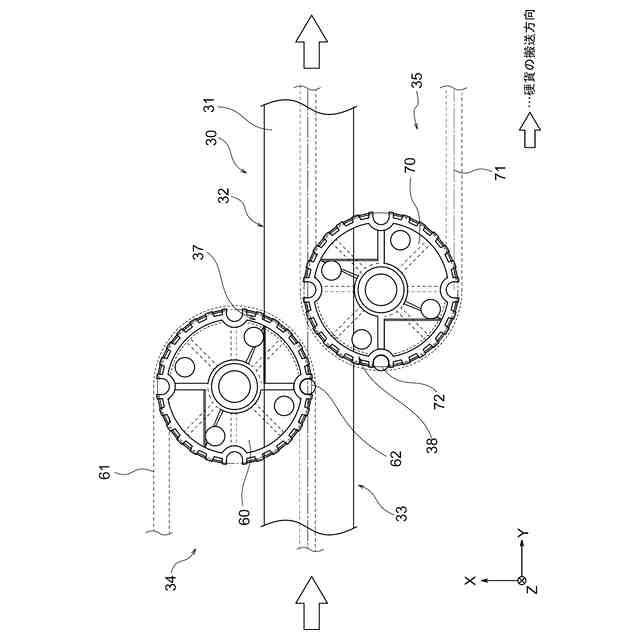

第１ガイドと第２ガイドとの間に形成されている搬送路と、
第１ベルトが第１プーリに掛け渡されている第１搬送部と、
第２ベルトが第２プーリに掛け渡されている第２搬送部と、を備え、
前記搬送路に沿って前記第１ベルトにより搬送された硬貨が引き続き前記第２ベルトにより同じ方向に搬送される、硬貨処理装置。
続きを表示（約 940 文字）【請求項２】
前記搬送路の略中心線上に前記第１ベルトの一部および前記第２ベルトの一部がそれぞれ通っている、
請求項１に記載の硬貨処理装置。
【請求項３】
前記第１プーリの回転軸心が前記第１ガイド側にあり、前記第２プーリの回転軸心が前記第２ガイド側にある、
請求項１または２に記載の硬貨処理装置。
【請求項４】
前記第１ベルトは前記硬貨を押し出す複数の第１突起を備え、
前記第２ベルトは前記硬貨を押し出す複数の第２突起を備える、
請求項１または２に記載の硬貨処理装置。
【請求項５】
前記第１ガイドには前記第１突起が通過するための第１通過部が形成され、
前記第２ガイドには前記第２突起が通過するための第２通過部が形成されており、
前記搬送路における前記硬貨の搬送方向において前記第１通過部が前記第２通過部よりも下流側に形成されている、
請求項４に記載の硬貨処理装置。
【請求項６】
前記第１ベルトと前記第２ベルトとの間の距離が、処理されるべき最小径の硬貨の直径よりも小さい、
請求項１または２に記載の硬貨処理装置。
【請求項７】
前記第１ベルトが第１駆動部により駆動され、前記第２ベルトが第１駆動部とは別の第２駆動部により駆動される、
請求項１または２に記載の硬貨処理装置。
【請求項８】
前記第１ベルトと前記第２ベルトの移動速度が略同一である、
請求項１または２に記載の硬貨処理装置。
【請求項９】
前記第１突起の間隔と前記第２突起の間隔が略同一である、
請求項４に記載の硬貨処理装置。
【請求項１０】

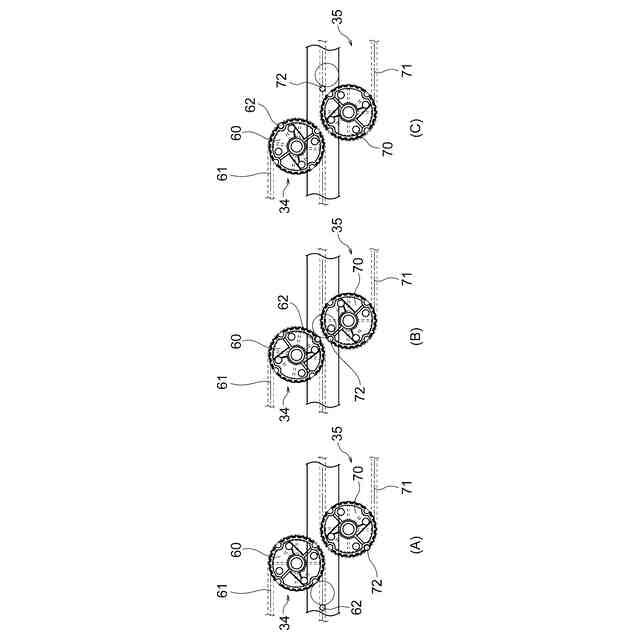

前記搬送路上で前記第１突起により押し出された前記硬貨を引き続き前記第２突起が押し出すことができるよう、前記第１ベルトにおける前記第１突起の位相と前記第２ベルトにおける前記第２突起の位相とが所定の関係となるように前記第１ベルトおよび前記第２ベルトの駆動がそれぞれ制御される、
請求項４に記載の硬貨処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、硬貨処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、例えば、店舗においてはレジにて、金融機関においては窓口等にて、それぞれ顧客との現金受け渡しを正確かつ迅速に行うべく、ＰＯＳレジスタや電子式金銭登録機、および入出金管理機等の出納機器と電気的に接続され、これらの出納機器から出力される電気的信号により、自動的に硬貨の入金や出金が可能な硬貨入出金機が開発されている（例えば、特許文献１等参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５１０１８３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
現在、多くの硬貨処理機は、硬貨搬送方式として１つのベルトにより硬貨を搬送するベルト搬送方式を採用している。ここで、１つのベルトで硬貨を搬送する場合、硬貨を搬送する上流側でエラーが発生した際にベルトの駆動が停止する。このとき、下流側である選別部にある硬貨の搬送も停止することになるが、硬貨が適切に収納されたか否かが不明確になり、硬貨処理機の内部における在高が不明確になり得る。また、このような問題を回避するために別途硬貨の保留部を設けてしまうと、硬貨処理機のサイズの増大につながり得る。
【０００５】
本開示はこのような点を考慮してなされたものであり、硬貨の搬送エラーに対する省力化を図れる新たな硬貨処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の硬貨処理装置は、
第１ガイドと第２ガイドとの間に形成されている搬送路と、
第１ベルトが第１プーリに掛け渡されている第１搬送部と、
第２ベルトが第２プーリに掛け渡されている第２搬送部と、を備え、
前記搬送路に沿って前記第１ベルトにより搬送された硬貨が引き続き前記第２ベルトにより同じ方向に搬送される。
【０００７】
本開示の硬貨処理装置においては、
前記搬送路の略中心線上に前記第１ベルトの一部および前記第２ベルトの一部がそれぞれ通っていてもよい。
【０００８】
本開示の硬貨処理装置においては、
前記第１プーリの回転軸心が前記第１ガイド側にあり、前記第２プーリの回転軸心が前記第２ガイド側にあってもよい。
【０００９】
本開示の硬貨処理装置においては、
前記第１ベルトは前記硬貨を押し出す複数の第１突起を備え、
前記第２ベルトは前記硬貨を押し出す複数の第２突起を備えていてもよい。
【００１０】
本開示の硬貨処理装置においては、
前記第１ガイドには前記第１突起が通過するための第１通過部が形成され、
前記第２ガイドには前記第２突起が通過するための第２通過部が形成されており、
前記搬送路における前記硬貨の搬送方向において前記第１通過部が前記第２通過部よりも下流側に形成されていてもよい。
（【００１１】以降は省略されています）
