公開番号2025112324
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006456
出願日2024-01-19
発明の名称ソフトフォーカスフィルタ、光学系、撮像装置及び情報処理装置
出願人株式会社リコー
代理人インフォート弁理士法人
主分類G03B 11/00 20210101AFI20250725BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】光束径に影響を受けることなく好適なソフトフォーカスフィルタ効果を得ることができるソフトフォーカスフィルタ、光学系、撮像装置及び情報処理装置を提供する。
【解決手段】透明基板と、前記透明基板に形成された光拡散機能を持つ複数の構造物と、を有し、前記複数の構造物は、300μm²～200000μm²の面積の範囲内において複数の狙い値を持ち、前記複数の構造物は、0.05mm～1mmの平均ピッチで配置され、前記複数の構造物は、400nm～700nmの波長域における吸光度0.3以上の波長範囲を50nm以上持つことと、400nm～700nmの波長域における吸光度の平均値が0.2以上であることとの少なくとも一方を満足する、ことを特徴とするソフトフォーカスフィルタ。
【選択図】図1
特許請求の範囲【請求項１】
透明基板と、
前記透明基板に形成された光拡散機能を持つ複数の構造物と、
を有し、
前記複数の構造物は、３００μｍ
２
～２０００００μｍ
２
の面積の範囲内において複数の狙い値を持ち、
前記複数の構造物は、０．０５ｍｍ～１ｍｍの平均ピッチで配置され、
前記複数の構造物は、４００ｎｍ～７００ｎｍの波長域における吸光度０．３以上の波長範囲を５０ｎｍ以上持つことと、４００ｎｍ～７００ｎｍの波長域における吸光度の平均値が０．２以上であることとの少なくとも一方を満足する、
ことを特徴とするソフトフォーカスフィルタ。
続きを表示（約 860 文字）【請求項２】
前記複数の構造物は、局部的には、光の透過量が位置によって不均一となるようにランダムに配置され、広域的には、均等な分散率となるように配置される、
ことを特徴とする請求項１に記載のソフトフォーカスフィルタ。
【請求項３】
前記複数の構造物は、３００μｍ
２
～２０００００μｍ
２
の面積の範囲内において少なくとも３つの狙い値を持ち、
前記少なくとも３つの狙い値のうちの最大値を最小値で除算した値は、２．２５以上である、
ことを特徴とする請求項１又は請求項２に記載のソフトフォーカスフィルタ。
【請求項４】
前記複数の構造物は、ＵＶ（Ultra Violet）インクによって形成される、
ことを特徴とする請求項１又は請求項２に記載のソフトフォーカスフィルタ。
【請求項５】
前記ソフトフォーカスフィルタは、光学系の光路内に挿抜可能に保持され、
次の条件式（１）を満足する、
ことを特徴とする請求項１又は請求項２に記載のソフトフォーカスフィルタ。
（１）（ｄ＊（Ｎｄ－１））／Ｄ＜０．０４０
但し、
Ｄ：前記ソフトフォーカスフィルタを挿抜する前記光学系の光路内の空気間隔、
ｄ：前記透明基板の厚み、
Ｎｄ：前記透明基板の屈折率。
【請求項６】
前記ソフトフォーカスフィルタは、光学系の光路内において開口絞りと隣接する位置に保持される、
ことを特徴とする請求項１又は請求項２に記載のソフトフォーカスフィルタ。
【請求項７】
請求項１又は請求項２に記載のソフトフォーカスフィルタを有する光学系。
【請求項８】
請求項１又は請求項２に記載のソフトフォーカスフィルタを有する撮像装置。
【請求項９】
請求項１又は請求項２に記載のソフトフォーカスフィルタを有する情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ソフトフォーカスフィルタ、光学系、撮像装置及び情報処理装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、絞り近傍に位置するレンズエレメントの光軸を中心とする円形領域を滑面とし、円形領域を除く周縁部を、空間周波数の高周波成分をカットする輪帯状の光拡散部分としたソフトフォーカス撮影レンズ系が記載されている。
【０００３】
特許文献２には、ソフトフォーカスフィルタが記載されている。このソフトフォーカスフィルタでは、１０～２００μｍ幅の線分によって直列でかつ連続的又は不連続的に構成される同一又は異なる形状の基準図形群を、隣接する基準図形同士の最接近間隔が３００μｍ以下となる部分を有するように透明基板上に散布状に配置して透過光遮蔽紋様を形成する。また、透過光遮蔽紋様が局部的には光の透過量が位置によって不均一となるようにランダムに配置されるとともに広域的には均等な分散率で配置されるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３０３７８６号公報
特開２０１３－２５７４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、本発明者の鋭意研究によれば、特許文献１、２は、光束径に影響を受けることなく好適なソフトフォーカスフィルタ効果を得るという観点で改善の余地がある。
【０００６】
本発明は、以上の点に鑑みてなされたものであり、光束径に影響を受けることなく好適なソフトフォーカスフィルタ効果を得ることができるソフトフォーカスフィルタ、光学系、撮像装置及び情報処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本実施形態のソフトフォーカスフィルタは、透明基板と、前記透明基板に形成された光拡散機能を持つ複数の構造物と、を有し、前記複数の構造物は、３００μｍ
２
～２０００００μｍ
２
の面積の範囲内において複数の狙い値を持ち、前記複数の構造物は、０．０５ｍｍ～１ｍｍの平均ピッチで配置され、前記複数の構造物は、４００ｎｍ～７００ｎｍの波長域における吸光度０．３以上の波長範囲を５０ｎｍ以上持つことと、４００ｎｍ～７００ｎｍの波長域における吸光度の平均値が０．２以上であることとの少なくとも一方を満足する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、光束径に影響を受けることなく好適なソフトフォーカスフィルタ効果を得ることができるソフトフォーカスフィルタ、光学系、撮像装置及び情報処理装置を提供することができる。
【図面の簡単な説明】
【０００９】

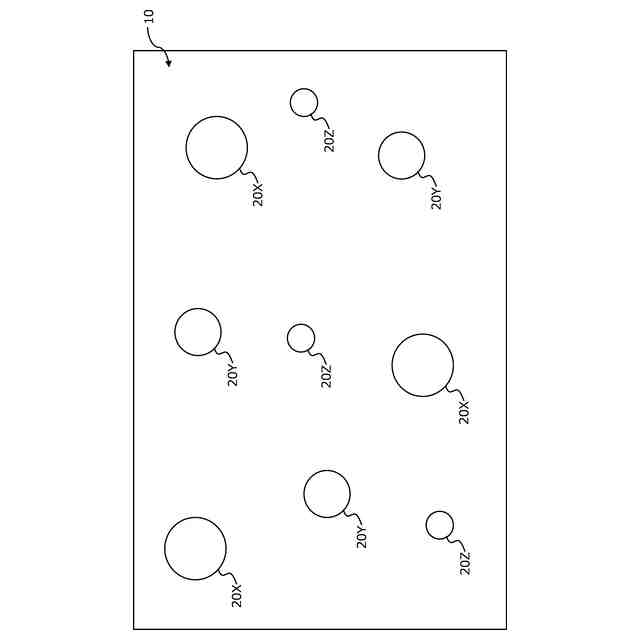

本実施形態のソフトフォーカスフィルタの基本構造を示す概念図である。
ソフトフォーカスフィルタ内における構造物の分布についてブルーノイズ特性とグリーンノイズ特性を用いて空間周波数により規定した場合の第１の概念図である。
ソフトフォーカスフィルタ内における構造物の分布についてブルーノイズ特性とグリーンノイズ特性を用いて空間周波数により規定した場合の第２の概念図である。

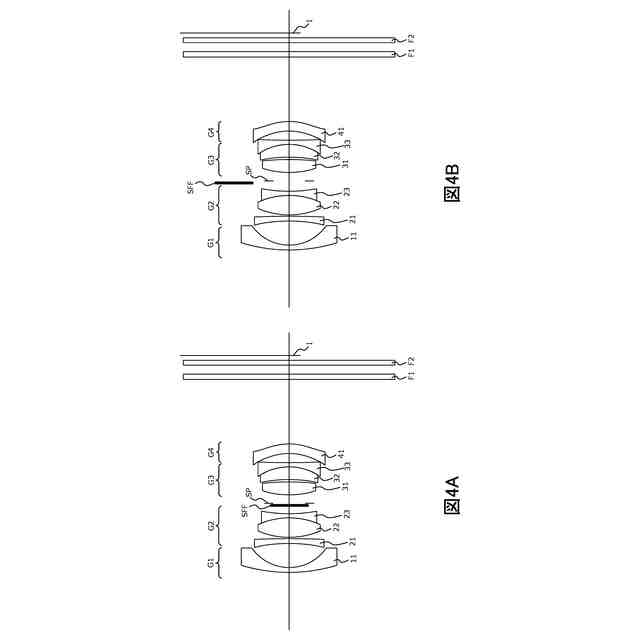

数値実施例１の光学系を示すレンズ図である。

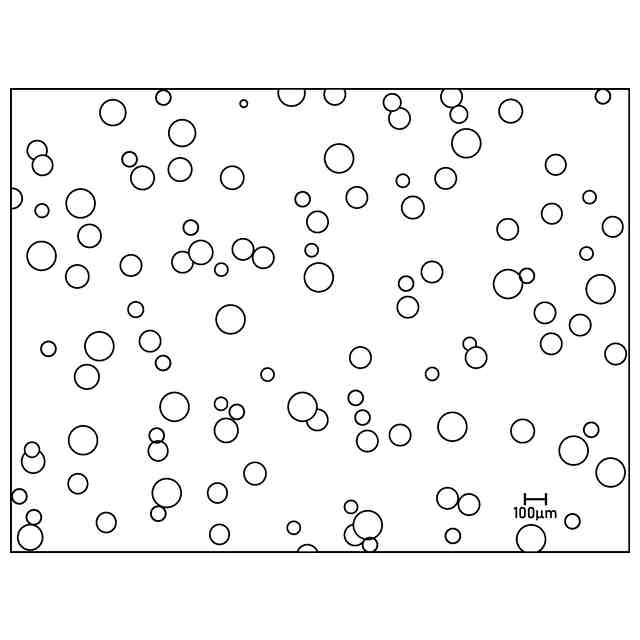

数値実施例１のソフトフォーカスフィルタの構造を示す図である。

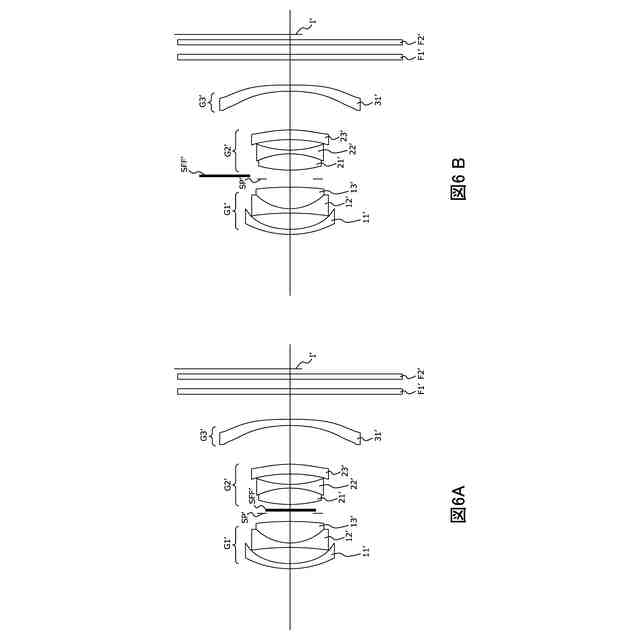

数値実施例２の光学系を示すレンズ図である。

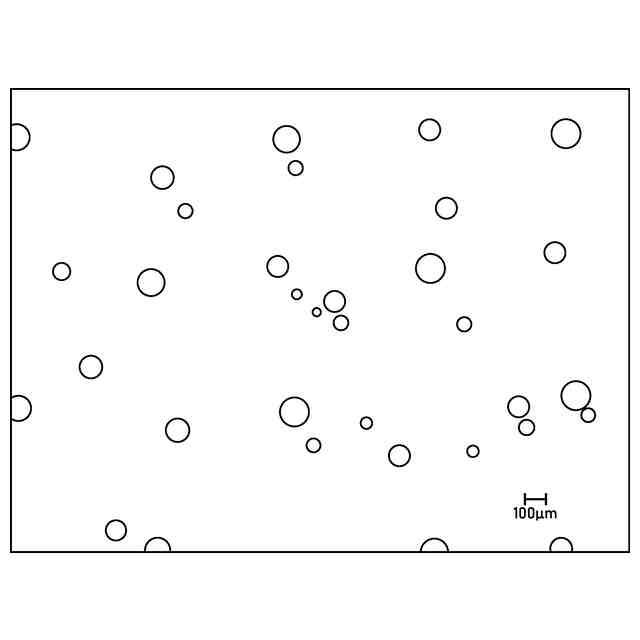

数値実施例２のソフトフォーカスフィルタの構造を示す図である。

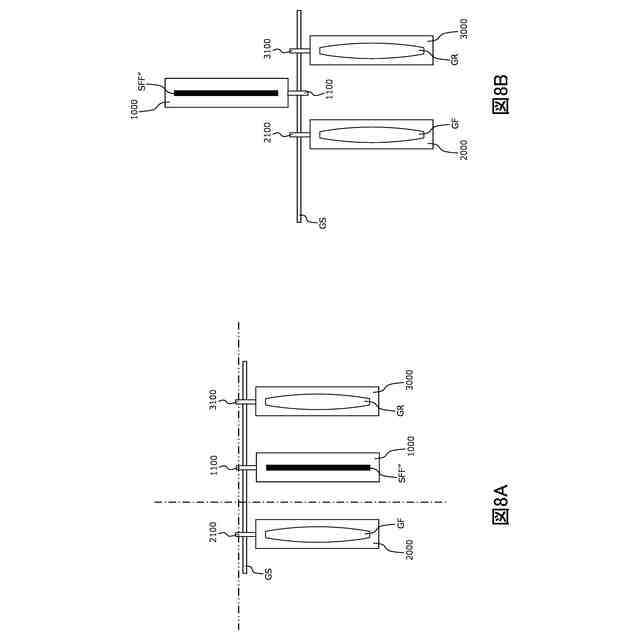

ソフトフォーカスフィルタの挿抜機構を例示した第１の概念図である。

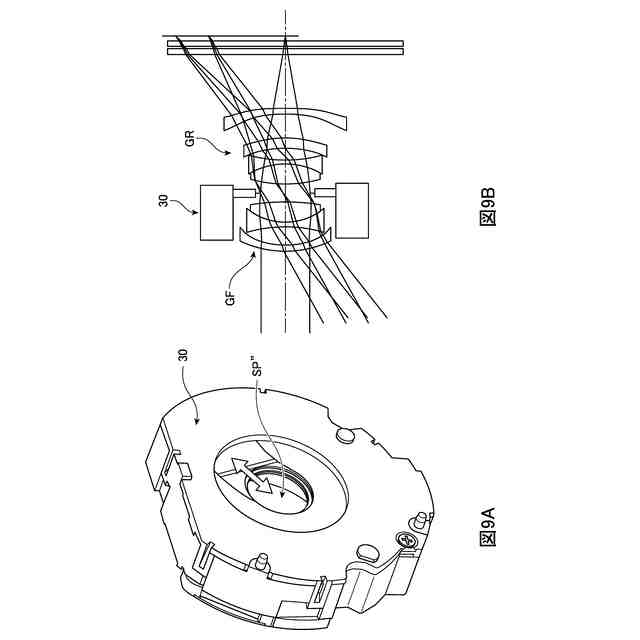

ソフトフォーカスフィルタの挿抜機構を例示した第２の概念図である。
本実施形態のソフトフォーカスフィルタないし光学系を搭載した撮像装置の一例を示す第１の図である。
本実施形態のソフトフォーカスフィルタないし光学系を搭載した撮像装置の一例を示す第２の図である。
本実施形態の交換レンズの一例を示す外観斜視図である。
【発明を実施するための形態】
【００１０】
＜従来技術及びその技術課題＞
フィルタの追加によってソフトフォーカス効果を得るには、光束中の一部を屈折、回折、散乱させる方法があり、透明基板に細かな凹凸を付けて屈折させるものや、パターンを形成して回折や干渉させるもの、粉体を練り込んで散乱させるものなどが既に知られている。
（【００１１】以降は省略されています）
