公開番号2025101866
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023218938
出願日2023-12-26
発明の名称リサイクル方法
出願人ブラザー工業株式会社
代理人個人
主分類G03G 15/02 20060101AFI20250701BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】スコロトロン帯電器を分解することなく、スコロトロン帯電器のクリーナの状態を判定できる技術を提供する。

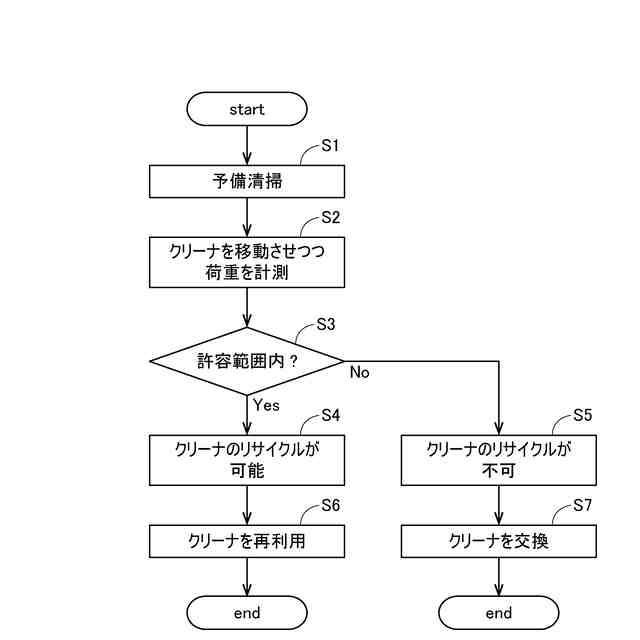

【解決手段】クリーナ53をワイヤ51に沿って第1方向に移動させつつ、クリーナ53にかかる第1方向の荷重を計測する。そして、得られた計測値が、あらかじめ設定された許容範囲内か否かを判定する。これにより、スコロトロン帯電器を分解することなく、クリーナ53の状態を判定できる。
【選択図】図8

特許請求の範囲【請求項１】
第１方向に延びるワイヤと、

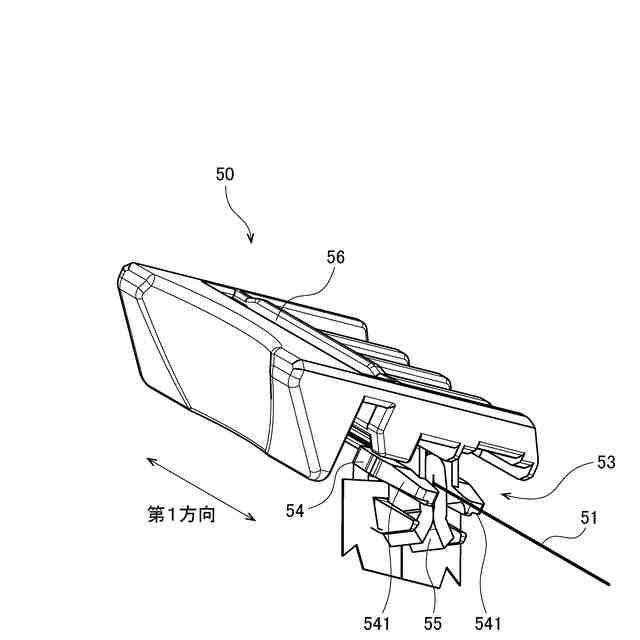

前記ワイヤとともにフレームに支持されるクリーナであって、前記ワイヤを挟んだ状態で前記ワイヤに沿って前記第１方向に移動することにより、前記ワイヤを清掃するクリーナと、
を有する使用済みのスコロトロン帯電器における前記クリーナのリサイクル方法であって、
前記クリーナを前記ワイヤに沿って前記第１方向に移動させつつ、前記クリーナにかかる前記第１方向の荷重を計測する計測工程と、
前記計測工程において得られた計測値が、あらかじめ設定された許容範囲内か否かを判定する判定工程と、
を有することを特徴とする、リサイクル方法。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のリサイクル方法であって、
前記計測工程では、前記第１方向における前記ワイヤの一端から他端まで、前記クリーナを前記第１方向に移動させつつ、前記クリーナにかかる荷重を計測することを特徴とする、リサイクル方法。
【請求項３】
請求項１または請求項２に記載のリサイクル方法であって、
前記計測工程では、少なくとも、前記クリーナの移動中に前記クリーナにかかる動摩擦力を計測することを特徴とする、リサイクル方法。
【請求項４】
請求項１または請求項２に記載のリサイクル方法であって、
前記計測工程では、少なくとも、前記クリーナの移動を開始する時点において前記クリーナにかかる静止摩擦力を計測することを特徴とする、リサイクル方法。
【請求項５】
請求項１または請求項２に記載のリサイクル方法であって、
前記判定工程において、前記計測値が前記許容範囲内と判定した場合に、前記クリーナのリサイクルが可能と判定し、
前記判定工程において、前記計測値が前記許容範囲外と判定した場合に、前記クリーナのリサイクルが不可と判定することを特徴とする、リサイクル方法。
【請求項６】
請求項５に記載のリサイクル方法であって、
前記判定工程において、前記計測値が、あらかじめ設定された下限値よりも低い場合に、前記クリーナのリサイクルが不可と判定することを特徴とする、リサイクル方法。
【請求項７】
請求項５に記載のリサイクル方法であって、
前記判定工程において、前記計測値が、あらかじめ設定された上限値よりも高い場合に、前記クリーナのリサイクルが不可と判定することを特徴とする、リサイクル方法。
【請求項８】
請求項１または請求項２に記載のリサイクル方法であって、
前記計測工程の前に、前記クリーナを前記ワイヤに沿って前記第１方向に移動させる予備清掃工程
をさらに有することを特徴とする、リサイクル方法。
【請求項９】
請求項１または請求項２に記載のリサイクル方法であって、

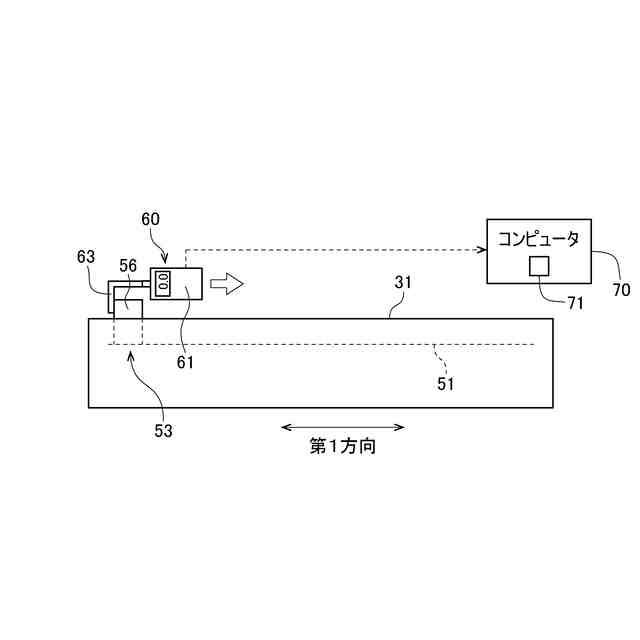

前記計測工程では、フォースゲージを有する計測器が、前記クリーナを前記第１方向に押しつつまたは引きつつ、前記フォースゲージが、前記クリーナにかかる前記第１方向の荷重を計測することを特徴とする、リサイクル方法。
【請求項１０】
請求項９に記載のリサイクル方法であって、
前記計測工程では、前記計測器が、前記計測値をコンピュータへ入力し、
前記コンピュータは、前記許容範囲を記憶したメモリを有し、
前記判定工程では、前記コンピュータが、前記計測値が、前記メモリから読み出した前記許容範囲内か否かを判定することを特徴とする、リサイクル方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、リサイクル方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

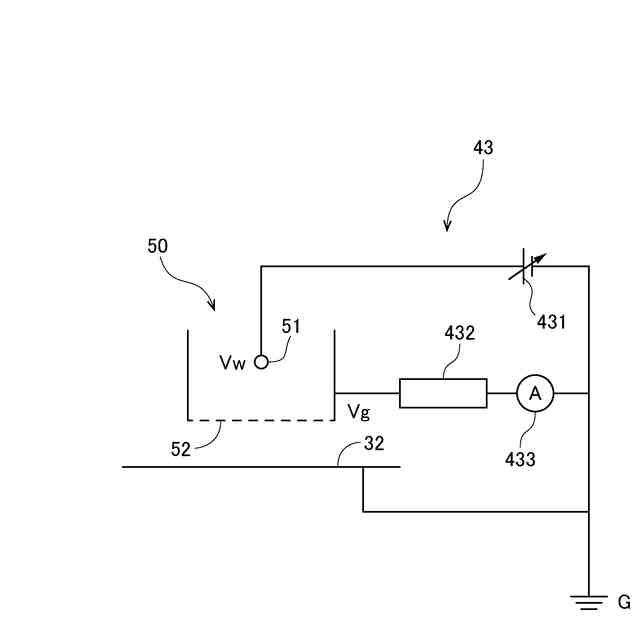

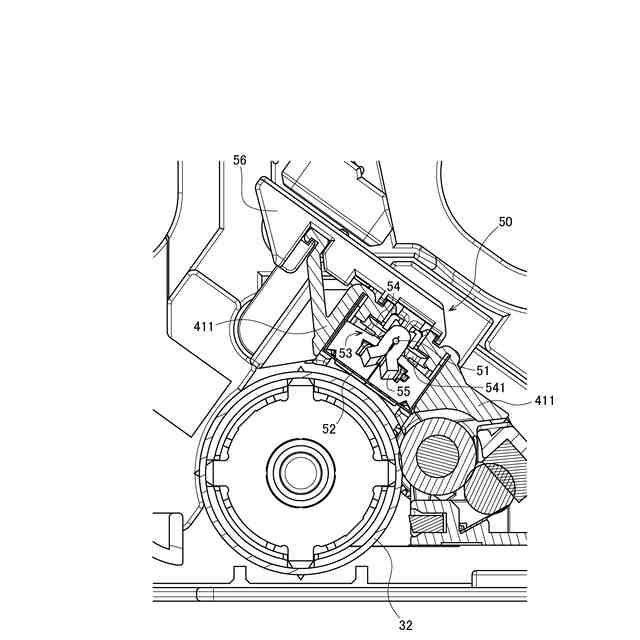

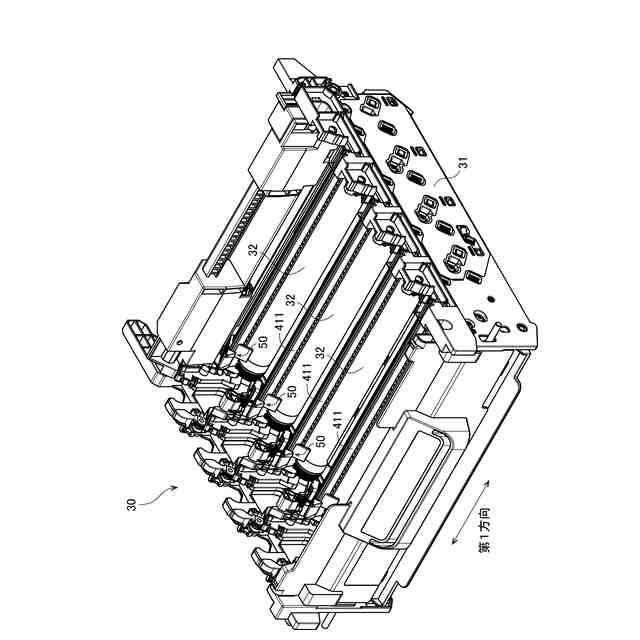

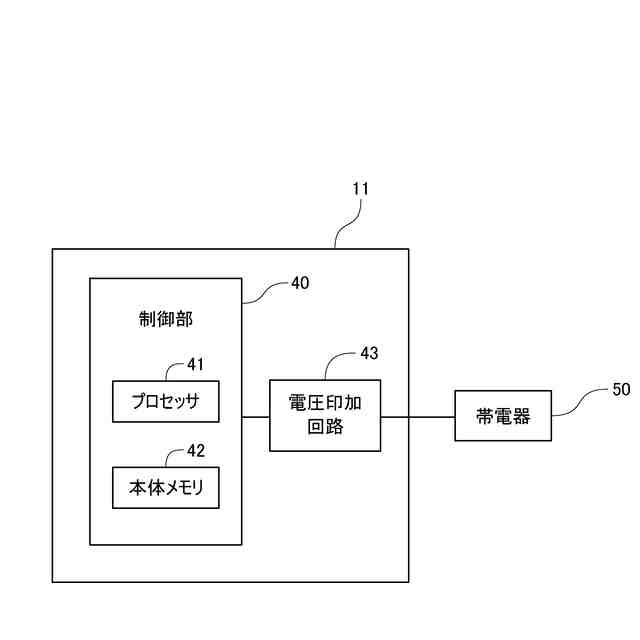

従来、ＬＥＤプリンタ等の電子写真方式の画像形成装置が知られている。電子写真方式の画像形成装置は、感光体ドラムと、感光体ドラムを帯電させるスコロトロン帯電器とを備える。感光体ドラムおよびスコロトロン帯電器は、画像形成装置に対して着脱可能なドラムユニットに搭載されている場合もある。
【０００３】
従来のスコロトロン帯電器については、例えば、特許文献１に記載されている。特許文献１のスコロトロン帯電器は、ワイヤと、ワイヤを清掃するクリーナとを有する。
【先行技術文献】
【特許文献】
【０００４】
特開平９－６８８５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
使用済みのスコロトロン帯電器は、資源の有効活用のために、リサイクルされる場合がある。しかしながら、従来、スコロトロン帯電器のクリーナがリサイクル可能か否かを判定するためには、スコロトロン帯電器を分解して、クリーナを調べる必要があった。このため、クリーナのリサイクル可否の判定は、工数がかかる作業であった。
【０００６】
本開示の目的は、スコロトロン帯電器を分解することなく、スコロトロン帯電器のクリーナの状態を判定できる技術を提供することである。
【課題を解決するための手段】
【０００７】
本願の第１開示は、第１方向に延びるワイヤと、前記ワイヤとともにフレームに支持されるクリーナであって、前記ワイヤを挟んだ状態で前記ワイヤに沿って前記第１方向に移動することにより、前記ワイヤを清掃するクリーナと、を有する使用済みのスコロトロン帯電器における前記クリーナのリサイクル方法であって、前記クリーナを前記ワイヤに沿って前記第１方向に移動させつつ、前記クリーナにかかる前記第１方向の荷重を計測する計測工程と、前記計測工程において得られた計測値が、あらかじめ設定された許容範囲内か否かを判定する判定工程と、を有することを特徴とする。
【０００８】
本願の第２開示は、第１開示のリサイクル方法であって、前記計測工程では、前記第１方向における前記ワイヤの一端から他端まで、前記クリーナを前記第１方向に移動させつつ、前記クリーナにかかる荷重を計測することを特徴とする。
【０００９】
本願の第３開示は、第１開示または第２開示のリサイクル方法であって、前記計測工程では、少なくとも、前記クリーナの移動中に前記クリーナにかかる動摩擦力を計測することを特徴とする。
【００１０】
本願の第４開示は、第１開示または第２開示のリサイクル方法であって、前記計測工程では、少なくとも、前記クリーナの移動を開始する時点において前記クリーナにかかる静止摩擦力を計測することを特徴とする。
（【００１１】以降は省略されています）
