特許ウォッチ

公開番号2025101699
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2024012295
出願日2024-01-30
発明の名称リフレクション撮影補助具
出願人個人,個人
代理人個人
主分類G03B 17/56 20210101AFI20250630BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】レンズ鏡筒付きカメラを用いて適切にリフレクション撮影を行う。

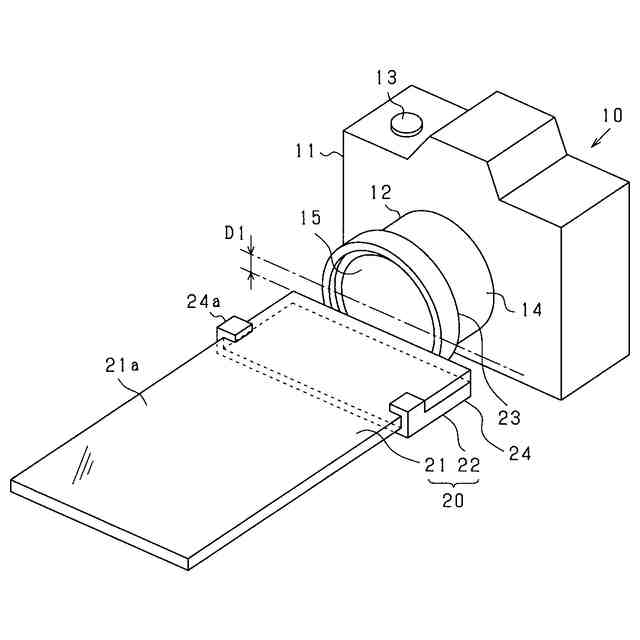

【解決手段】カメラ10は、カメラ本体11と、カメラ本体11の前方に突出した状態で設けられたレンズ鏡筒12とを有する。リフレクション撮影補助具20は、被写体を反射させる反射面を有するミラー21と、レンズ鏡筒12の前方において、ミラー21を、レンズ鏡筒12のレンズ面15に重複する位置とし、かつミラー反射面21aがカメラ本体11の幅方向及び前後方向に延びる向きで支持するミラー支持部材22と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
カメラ本体と、前記カメラ本体の前方に突出した状態で設けられたレンズ鏡筒とを有するカメラに適用されるリフレクション撮影補助具であって、
被写体を反射させる反射面を有するミラーと、
前記レンズ鏡筒の前方において、前記ミラーを、前記レンズ鏡筒のレンズ面に重複する位置とし、かつ前記反射面が前記カメラ本体の幅方向及び前後方向に延びる向きで支持するミラー支持部材と、
を備える、リフレクション撮影補助具。
続きを表示（約 1,300 文字）【請求項２】
前記ミラー支持部材は、前記レンズ鏡筒の前方において前記レンズ面の上下方向中心位置に対して下方となる位置で前記ミラーを支持する、請求項１に記載のリフレクション撮影補助具。
【請求項３】

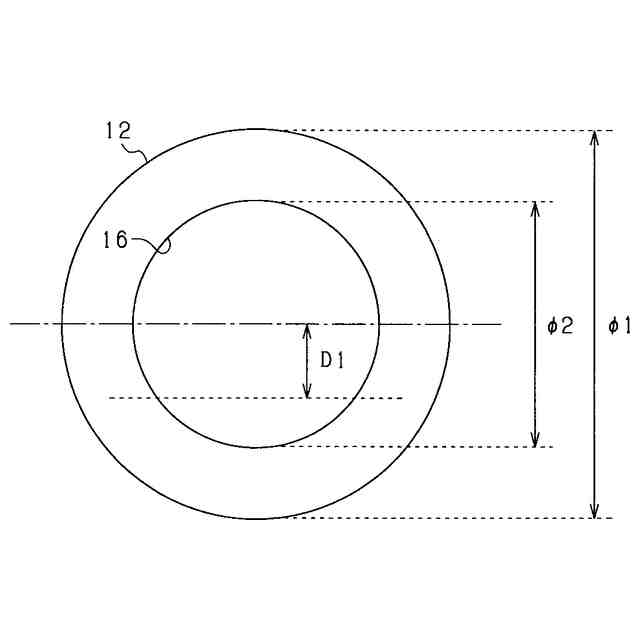

前記ミラー支持部材は、前記レンズ鏡筒の前方において、前記反射面の位置が、前記レンズ鏡筒のレンズ収容部の開口上下寸法を１００とした場合に、前記レンズ収容部の最下部から上方に１５～２３の範囲内のいずれかとなるように前記ミラーを支持する、請求項２に記載のリフレクション撮影補助具。
【請求項４】

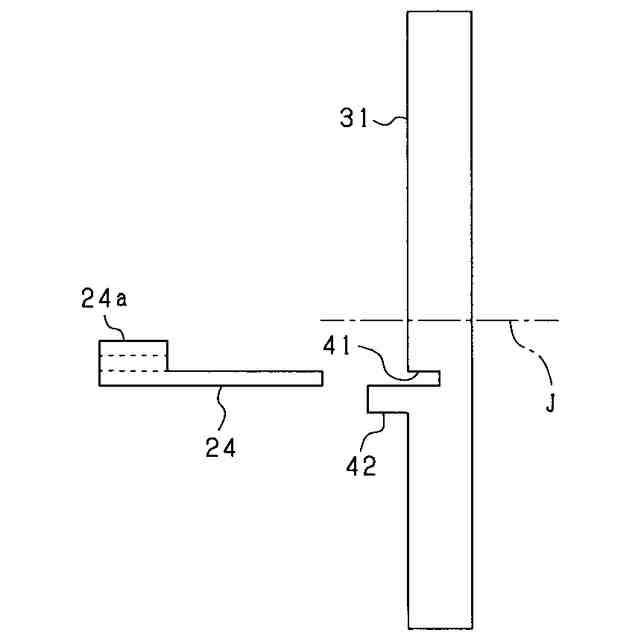

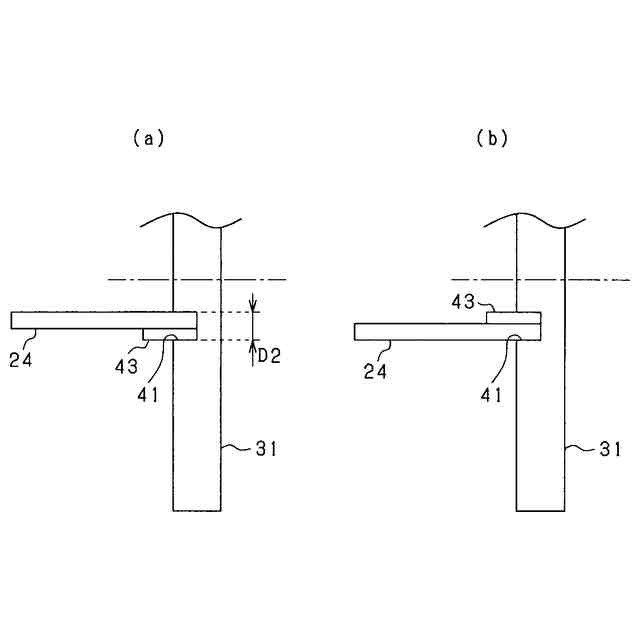

前記ミラー支持部材は、前記ミラーの上下方向の位置を調整可能とする位置調整部を有する、請求項１に記載のリフレクション撮影補助具。
【請求項５】
前記ミラー支持部材は、前記レンズ鏡筒の光軸に対する前記ミラーの反射面の傾きを調整可能とする傾き調整部を有する、請求項１に記載のリフレクション撮影補助具。
【請求項６】
前記ミラー支持部材は、

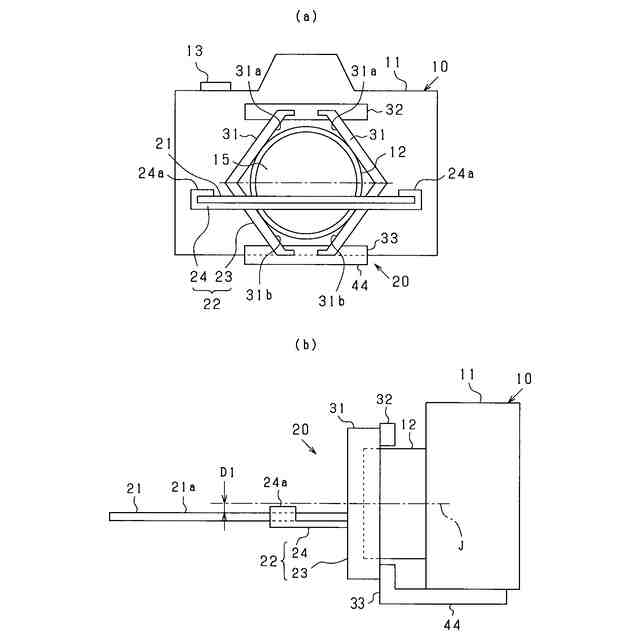

前記レンズ鏡筒を囲う状態で当該レンズ鏡筒に装着される装着部と、
前記装着部の前側において前記ミラーが取り付けられるミラー取付部と、
を有する、請求項１～５のいずれか１項に記載のリフレクション撮影補助具。
【請求項７】
前記装着部は、
前記レンズ鏡筒に対して左右両側から装着される一対の装着片と、
前記一対の装着片を保持する保持部と、を有し、
前記一対の装着片の前側に定められた所定位置に前記ミラー取付部により前記ミラーが取り付けられるようになっており、
前記各装着片は、前記レンズ面の上下方向中心位置を挟んで上側及び下側においてそれぞれ前記レンズ鏡筒に当接しかつカメラ上下方向に対する傾斜の向きが互いに逆となる当接面を有しており、

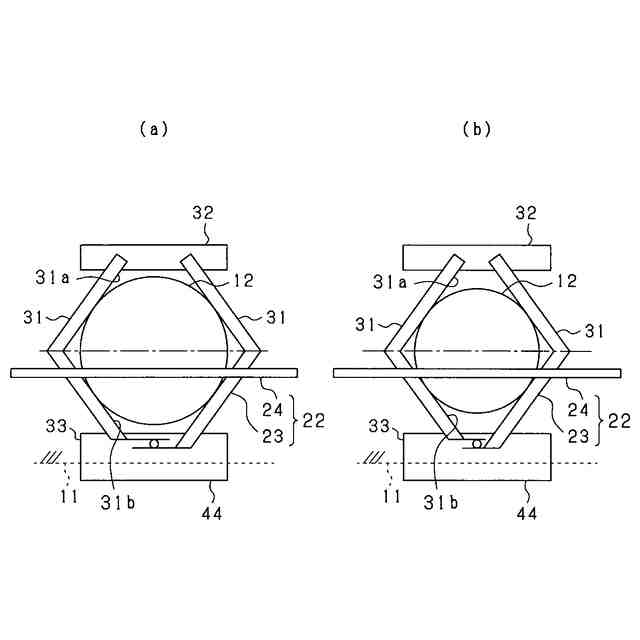

前記保持部において、前記一対の装着片の左右方向の相互間の距離が調整可能となっている、請求項６に記載のリフレクション撮影補助具。
【請求項８】

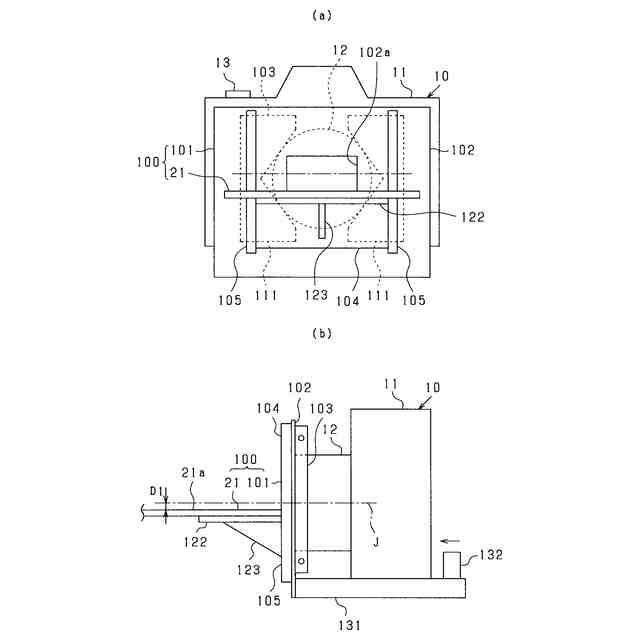

前記ミラー支持部材は、前記レンズ鏡筒の前端部に当接しかつ当該レンズ鏡筒の光軸に対して直交する向きで配置されるベースプレートを有し、
前記ベースプレートは、前記レンズ鏡筒の前方が開口部又は透明部となっており、
前記ベースプレートの前面側及び後面側のうちレンズ鏡筒側である後面側には前記装着部が固定され、反レンズ鏡筒側である前面側には前記ミラー取付部が固定されている、請求項７に記載のリフレクション撮影補助具。
【請求項９】

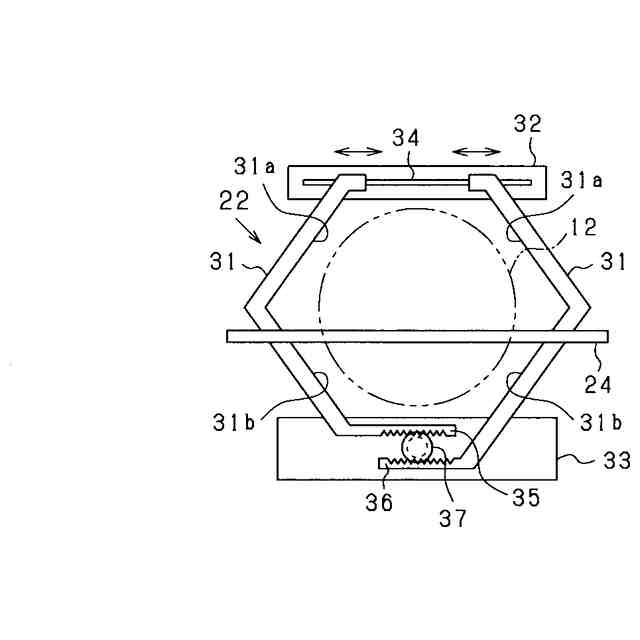

前記装着部は、前記レンズ鏡筒の左右方向中心位置に対して前記一対の装着片を左右対称に連動させる連動機構を有している、請求項８に記載のリフレクション撮影補助具。
【請求項１０】
前記ミラー支持部材は、前記カメラ本体の底面に当接状態となり、当該ミラー支持部材により支持された前記ミラーの向きを規定する規定部を有する、請求項７に記載のリフレクション撮影補助具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、リフレクション撮影補助具、及びリフレクション撮影補助具として用いられるレンズフードに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
被写体を水面などに反射させた像を被写体とともに撮影したリフレクション写真が知られている。リフレクション写真の代表例としては、逆さ富士がある。ところで、被写体である富士山を反射させる水面が波打っているような場合には、美しいリフレクション写真が得られない。
【０００３】
そこで、リフレクション写真を例えばカメラ付き携帯通信端末で撮影する場合に、水面のような自然の中にある反射面ではなく、人工的にミラーで撮影するリフレクション撮影補助具が提案されている（特許文献１参照）。
【０００４】
特許文献１のリフレクション撮影補助具では、カメラ付き携帯通信端末に設けられたカメラレンズの直下に、端末の背面に対して略垂直となるようにしてミラーを固定することにより、ミラーで被写体を反射させるようにしている。
【先行技術文献】
【特許文献】
【０００５】
実用新案登録第３２３２３４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記特許文献１には、リフレクション撮影補助具として、カメラ付き携帯通信端末に外付けミラーが取り付けられる構成について記載はあるものの、カメラ前面にレンズ鏡筒を有する一眼レフカメラ等を用いてリフレクション撮影を行う構成については記載がない。この点、一眼レフカメラ等に用いることを可能とするリフレクション撮影補助具についても検討が望まれる。
【０００７】
本発明は、上記事情に鑑みてなされたものであり、レンズ鏡筒付きカメラを用いて適切にリフレクション撮影を行うことができるリフレクション撮影補助具及びレンズフードを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決すべく、第１の発明におけるリフレクション撮影補助具は、
カメラ本体と、前記カメラ本体の前方に突出した状態で設けられたレンズ鏡筒とを有するカメラに適用されるリフレクション撮影補助具であって、
被写体を反射させる反射面を有するミラーと、
前記レンズ鏡筒の前方において、前記ミラーを、前記レンズ鏡筒のレンズ面に重複する位置とし、かつ前記反射面が前記カメラ本体の幅方向及び前後方向に延びる向きで支持するミラー支持部材と、
を備えることを特徴とする。
【０００９】
上記構成のリフレクション撮影補助具では、ミラー支持部材により、ミラーが、レンズ鏡筒のレンズ面に重複する位置に、反射面がカメラ本体の幅方向及び前後方向に延びる向きで支持される。これにより、カメラのレンズ鏡筒に対し、リフレクション撮影を行う上で望ましい位置にミラーを配置でき、被写体の実像とミラーの反射像とによるリフレクション撮影が可能となる。その結果、レンズ鏡筒付きカメラを用いて適切にリフレクション撮影を行うことができる。
【００１０】

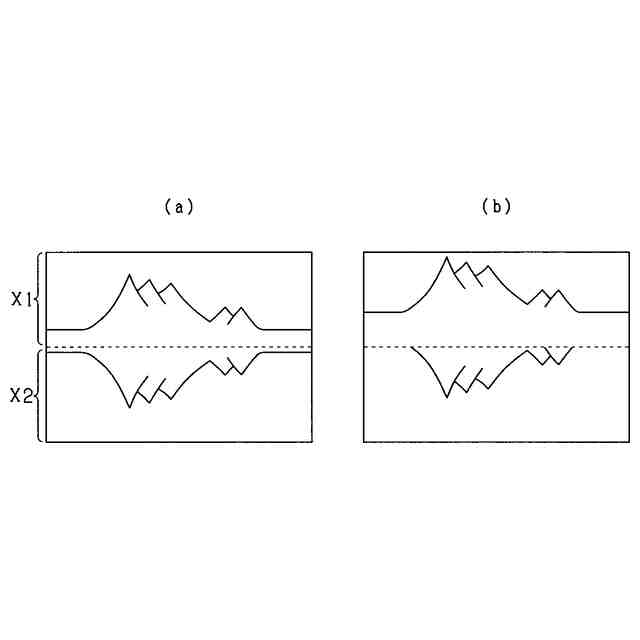

第２の発明では、前記ミラー支持部材は、前記レンズ鏡筒の前方において前記レンズ面の上下方向中心位置に対して下方となる位置で前記ミラーを支持する。これにより、リフレクション写真において被写体の実像と反射像とを境界点（すなわちミラーの先端側縁部）を境に単純に反転させるのではなく、実像と反射像とに差を持たせたリフレクション写真を撮影することができる。
（【００１１】以降は省略されています）
