公開番号2025114143
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008634
出願日2024-01-24
発明の名称表示装置および表示システム
出願人三星電子株式会社,Samsung Electronics Co.,Ltd.
代理人IBC一番町弁理士法人
主分類G09F 9/30 20060101AFI20250729BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】小型・高輝度の発光素子を利用した場合であっても、高画質の画像を表示できる表示装置を提供する。

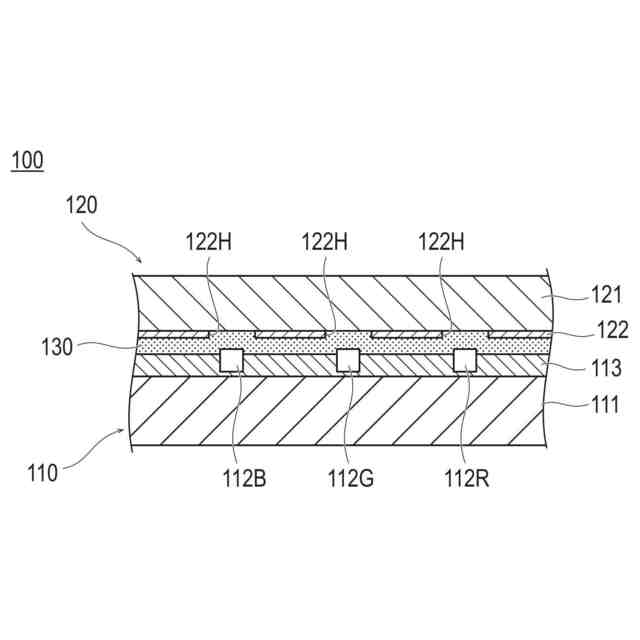

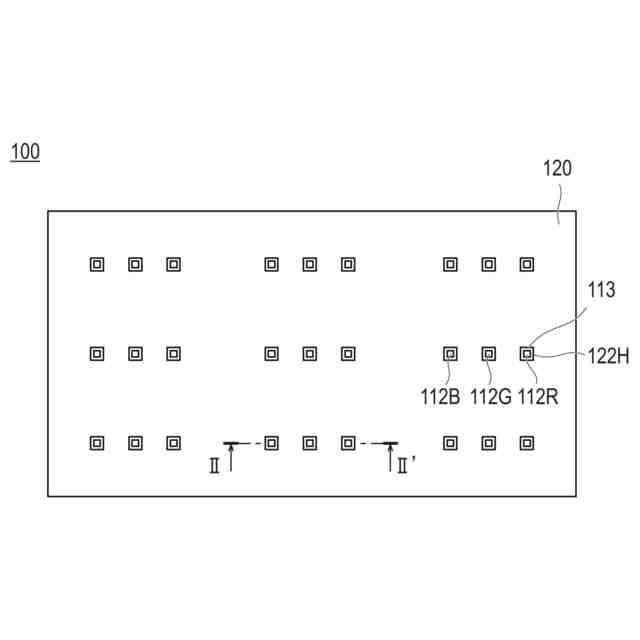

【解決手段】表示装置100は、回路基板111上に所定の間隔で配置され、前方に光をそれぞれ発する複数の発光素子112と、回路基板111に対向する透明基板121上に設けられ、発光素子112に対応する位置に開口部122Hを有し、発光素子112から発せられる光が開口部122Hを通過して前方に放出されることを許容するとともに、前方からの光を反射する反射層122と、回路基板111と透明基板112との間に設けられ、発光素子112から発せられる光の一部を吸収して、発光素子112に対応する開口部122H以外の開口部122Hに一部の光が到達することを防止する遮光層113と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
回路基板上に所定の間隔で配置され、前方に光をそれぞれ発する複数の発光素子と、

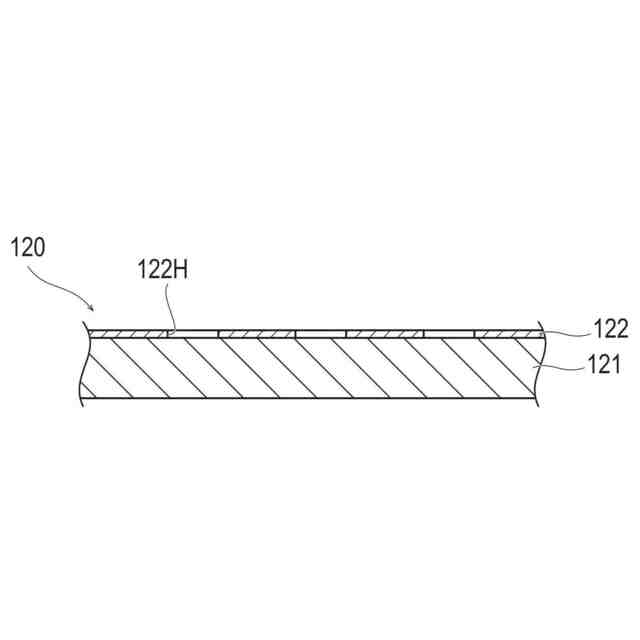

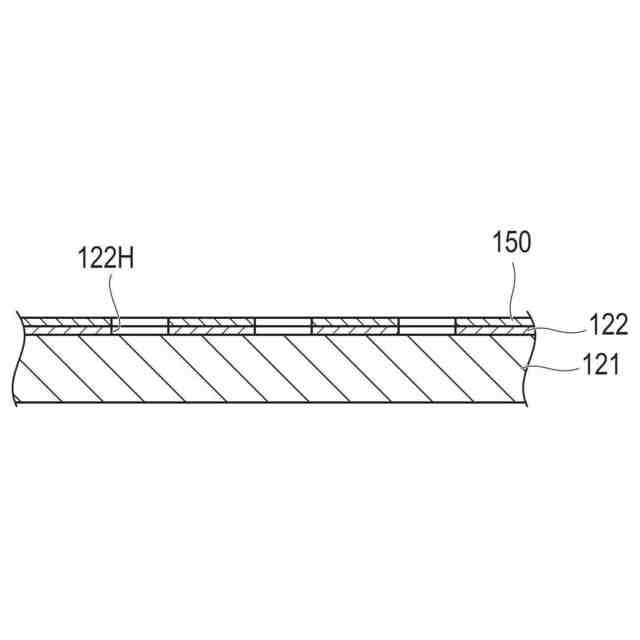

前記回路基板に対向する透明基板上に設けられ、前記発光素子に対応する位置に開口部を有し、前記発光素子から発せられる光が前記開口部を通過して前方に放出されることを許容するとともに、前方からの光を反射する反射層と、

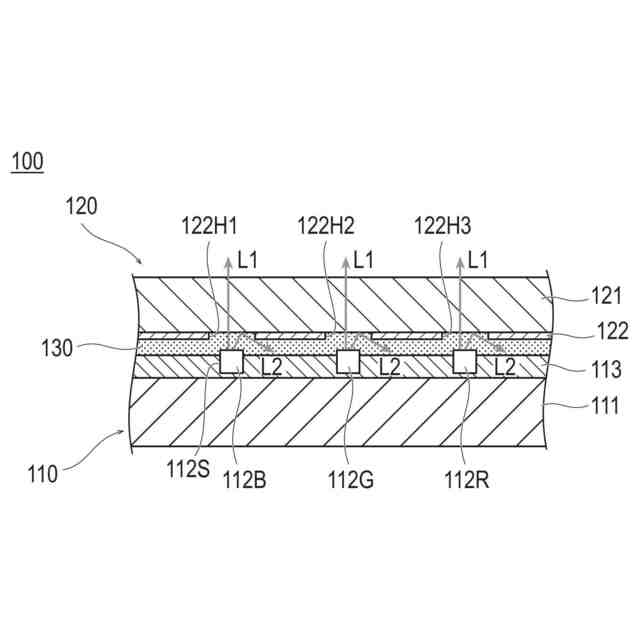

前記回路基板と前記透明基板との間に設けられ、前記発光素子から発せられる光の一部を吸収して、前記発光素子に対応する前記開口部以外の開口部に前記一部の光が到達することを防止する遮光層と、
を有する表示装置。
続きを表示（約 770 文字）【請求項２】
前記遮光層は、前記回路基板上の前記発光素子が設けられた領域以外の領域に設けられている、請求項１に記載の表示装置。
【請求項３】
前記遮光層は、前記発光素子の側面を覆っており、前記発光素子の側面から発せられる光を吸収する、請求項２に記載の表示装置。
【請求項４】
前記遮光層は、前記反射層よりも前記発光素子側に位置するように、前記透明基板上に設けられている、請求項１または２に記載の表示装置。
【請求項５】
前記回路基板と前記透明基板との間に設けられ、前記回路基板と前記透明基板とを接合している透明接着層をさらに有する、請求項１または２に記載の表示装置。
【請求項６】
前記複数の発光素子は、青色光を発する青色発光素子、緑色光を発する緑色発光素子、および赤色光を発する赤色発光素子を含む、請求項１または２に記載の表示装置。
【請求項７】
前記複数の発光素子は、特定波長の光を発する発光素子であり、
前記表示装置は、
前記特定波長の光を他の波長の光に変換して放出する色変換層をさらに有する、請求項１または２に記載の表示装置。
【請求項８】
前記色変換層は、前記開口部に設けられている、請求項７に記載の表示装置。
【請求項９】

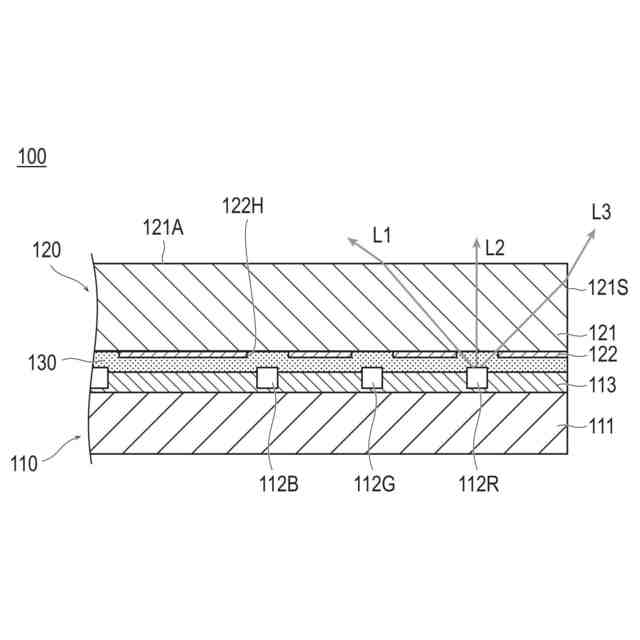

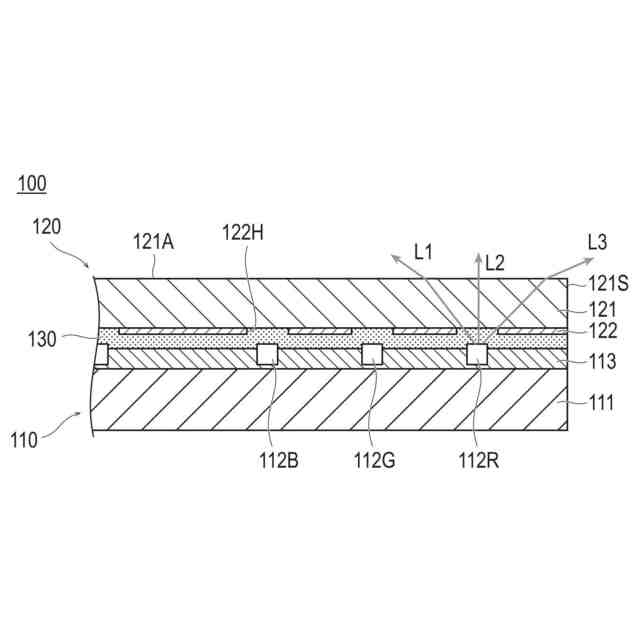

前記回路基板の端部に位置する前記発光素子から発せられる光が前記透明基板の端面に到達しないように、前記透明基板の厚さが決定されている、請求項１または２に記載の表示装置。
【請求項１０】
前記開口部は、前記発光素子のサイズと同等または当該サイズよりも大きいサイズを有する、請求項１または２に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置および表示システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
光を放出して所望の画像を表示するディスプレイ機能と、光を反射して周辺の物体を映すミラー機能の両方を備えるミラーディスプレイが知られている。
【０００３】
ミラーディスプレイとして、下記の特許文献１には、複数の有機発光素子を有する第１基板と、複数の有機発光素子に対応する位置に複数の開口部が形成された反射層を有する第２基板とを備えた有機発光表示装置が開示されている。特許文献１に記載の有機発光表示装置は、反射層が光を反射することによってミラー機能を実現するとともに、有機発光素子から発せられた光を、開口部を通じて外部に放出することによってディスプレイ機能を実現する。このような構成によれば、反射層によって高い反射率のミラー機能を実現できるとともに、開口部により光を損失することなく、高い表示輝度のディスプレイ機能を実現できる。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１６／０２４０８１８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ディスプレイ機能とミラー機能の両方を備える表示装置には、より高い表示輝度・より高い反射率が要求されている。この要求に対して、現在、マイクロＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）のような小型・高輝度の発光素子を適用することが検討されている。マイクロＬＥＤは、無機ＬＥＤのため、高い表示輝度を実現できるとともに、チップサイズが小さいため、反射層の開口部を最小化して、高い反射率を実現できる。表示装置の各画素を構成する複数のマイクロＬＥＤは、互いに近接して配置される。
【０００６】

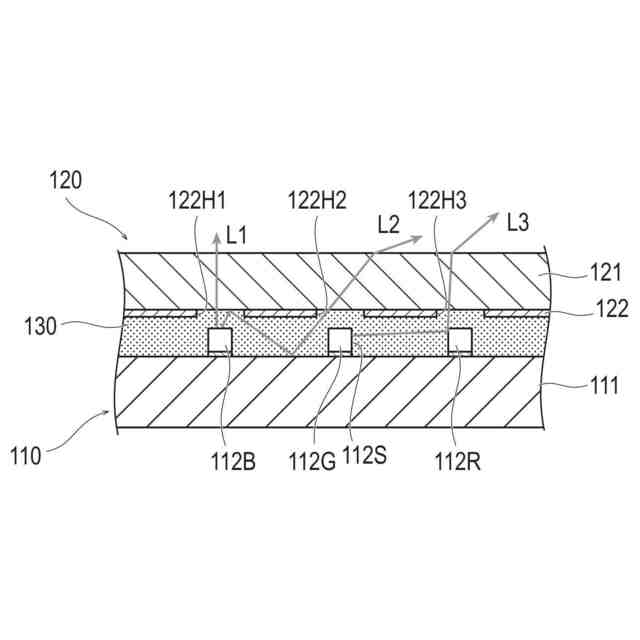

しかしながら、互いに隣接するマイクロＬＥＤ間の距離が近ければ、特定のマイクロＬＥＤから発せられた光が、対応する開口部以外の他の開口部から外部に放出され、表示画像の画質の劣化を引き起こす可能性がある。
【０００７】
本発明は、上述した課題に鑑みてなされたものである。したがって、本発明の目的は、ディスプレイ機能とミラー機能の両方を備える表示装置において、より高い表示輝度・より高い反射率を実現するために、小型・高輝度の発光素子を利用した場合であっても、高画質の画像を表示できる表示装置を提供することである。
【０００８】
また、本発明の他の目的は、上記表示装置を複数備えた表示システムを提供することである。
【課題を解決するための手段】
【０００９】
本発明の上記目的は、下記の手段によって達成される。
【００１０】
（１）回路基板上に所定の間隔で配置され、前方に光をそれぞれ発する複数の発光素子と、前記回路基板に対向する透明基板上に設けられ、前記発光素子に対応する位置に開口部を有し、前記発光素子から発せられる光が前記開口部を通過して前方に放出されることを許容するとともに、前方からの光を反射する反射層と、前記回路基板と前記透明基板との間に設けられ、前記発光素子から発せられる光の一部を吸収して、前記発光素子に対応する前記開口部以外の開口部に前記一部の光が到達することを防止する遮光層と、を有する表示装置。
（【００１１】以降は省略されています）
