特許ウォッチ

公開番号2025114231
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008801
出願日2024-01-24
発明の名称消臭触媒、並びに、その製造方法および用途
出願人三井化学株式会社
代理人弁理士法人エスエス国際特許事務所
主分類B01J 23/46 20060101AFI20250729BHJP(物理的または化学的方法または装置一般)
要約【課題】本発明は、自動車内などの空間における臭気、特にアセトアルデヒドによる臭気を除去する性能に優れる消臭触媒および消臭製品を提供することを目的とする。
【解決手段】第1の金属成分と遷移金属酸化物とを含む消臭触媒であって、前記第1の金属成分がルテニウムを含み、前記消臭触媒におけるルテニウムの含有量が0.1～10質量%であり、前記遷移金属酸化物が酸化セリウムと酸化ジルコニウムとからなる群より選択される少なくとも一つであり、かつ、X線回折パターン中、2θが25～35°の領域において、25°以上30°未満の領域に最も高いピーク(α)を有し、且つ、ピーク(α)の強度の、30°以上30.5°未満の領域の最も高いピーク(β)の強度に対するピーク強度比(α/β)が4以上である、アルデヒド、カルボン酸、硫黄化合物を消臭するための消臭触媒。
【選択図】なし
特許請求の範囲【請求項１】
第１の金属成分と遷移金属酸化物とを含む消臭触媒であって、
前記第１の金属成分がルテニウムを含み、
前記消臭触媒におけるルテニウムの含有量が０．１～１０質量％であり、
前記遷移金属酸化物が酸化セリウムと酸化ジルコニウムとからなる群より選択される少なくとも一つであり、かつ、
Ｘ線回折パターン中、２θが２５～３５°の領域において、２５°以上３０°未満の領域に最も高いピーク（α）を有し、且つ、ピーク（α）の強度の、３０°以上３０．５°未満の領域の最も高いピーク（β）の強度に対するピーク強度比（α／β）が４以上である、
アルデヒド、カルボン酸、硫黄化合物を消臭するための消臭触媒。
続きを表示（約 630 文字）【請求項２】
前記遷移金属酸化物に、前記第１の金属成分が担持されてなる請求項１に記載の消臭触媒。
【請求項３】
上記遷移金属酸化物が酸化ジルコニウムである請求項１に記載の消臭触媒。
【請求項４】
上記ピーク強度比（α／β）が４．５以上である、請求項１に記載の消臭触媒。
【請求項５】
上記ピーク強度比（α／β）が４．９以上である、請求項１に記載の消臭触媒。
【請求項６】

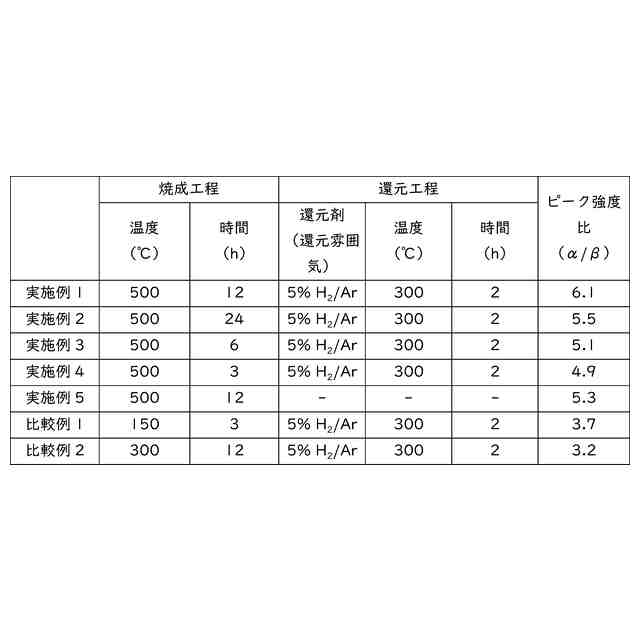

前記遷移金属酸化物にルテニウム化合物を含浸担持させる工程Ｓ１と、
前記工程Ｓ１で得られる担持物を３５０℃以上で焼成する工程Ｓ２と
を含む製造方法によって製造される、請求項１に記載の消臭触媒。
【請求項７】
前記遷移金属酸化物にルテニウム化合物を含浸担持させる工程Ｓ１と、
前記工程Ｓ１で得られる担持物を３５０℃以上で焼成する工程Ｓ２と
を含む、請求項１に記載の消臭触媒の製造方法。
【請求項８】
前記工程Ｓ２において前記焼成を行う温度が、４００℃以上である、請求項７に記載の製造方法。
【請求項９】
前記工程Ｓ２において前記焼成を行う温度が、５００℃以上である、請求項７に記載の製造方法。
【請求項１０】
前記ルテニウム化合物がルテニウムのハロゲン化物である、請求項７に記載の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、消臭触媒、並びに、その製造方法および用途に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
環境中で発生する様々な臭気（排気ガス、ゴミや食品の臭気、新築家屋・建物から排出される臭気等）は大きな社会課題であり、それぞれの環境に対して有効な対処方法が必要とされる。特に、住居、ホテル・レストランなどの公共施設、電車・自動車など交通機関等の閉鎖的な空間での臭気は問題となるが、人が共存するため安全性に懸念がある特殊な装置（オゾン脱臭、次亜塩素酸脱臭等）の設置は難しく、使い勝手の良い吸着剤が好適に用いられている。しかしながら、吸着剤は継続使用すると吸着容量を超えて破過してしまうため、頻繁に交換する必要がある。また、特に温度が高い日には、一度吸着した臭気成分が吸着剤から脱離することにより悪臭を発生することが問題となる。
【０００３】
大気中の臭気成分を吸着・分解する技術としては、光触媒、および、貴金属をシリカ等の担体に担持させてなる担持触媒等が大気中の揮発性有機化合物（ＶＯＣ）分解に有効であることが知られている。
【０００４】
例えば、特許文献１には、ＺｒＯ
2
又はＣｅＯ
2
を必須とする１種以上の金属酸化物等を担体とし、この担体に、触媒成分としてＡｇなどの特定の金属が担持されている脱臭触媒が開示されている。特許文献１には、そのような脱臭触媒として、銀を酸化セリウムに担持させてなるＡｇ／ＣｅＯ
2
触媒、ロジウムを酸化ジルコニウムに担持させてなるＲｈ／ＺｒＯ
2
触媒、および、パラジウムをＣｅＯ
2
－ＳｉＯ
2
担体上に担持させてなるＰｄ／ＣｅＯ
2
－ＳｉＯ
2
触媒などいくつかの具体的な担持触媒が開示されており、これらの担持触媒がトリメチルアミンを酸化分解することも示されている。
【０００５】
特許文献２には、セリウムとジルコニウムとの複合酸化物、酸化鉄(III)または二酸化マンガンに、Ｐｔなどの貴金属を担持して焼成し、さらに一酸化炭素による還元処理を行うことにより前記複合酸化物等に酸素欠損を導入してなる触媒が開示されている。特許文献２には、この触媒が、５０℃以下で活性な活性酸素を一定量以上含有すること、および、常温において、一酸化炭素（ＣＯ）、メチルメルカプタン、トリエチルアミンおよびエチレンを除去することができることも開示されている。
【０００６】
特許文献３にも、酸化セリウムまたはセリウムとジルコニウムとの複合酸化物に、Ｐｔなどの貴金属を担持して焼成し、さらに一酸化炭素による還元処理を行うことで酸素欠損を導入してなる触媒が開示されている。特許文献３には、触媒中の貴金属の粒径が小さいと高いＣＯ除去活性が得られること、および、前記焼成を行う温度が、得られる触媒中の貴金属の粒径に影響を与えることも示されている。
【０００７】
特許文献４には、ゼオライトに白金化合物を含浸させて得られる混合物を水素還元して得られるＰｔ／ゼオライト触媒が開示されており、このＰｔ／ゼオライト触媒が、プロピオンアルデヒド、酢酸エチルおよびトリメチルアミンを除去することができることも開示されている。特許文献４には、前記水素還元を一定の温度範囲内で行うと、得られるＰｔ／ゼオライト触媒におけるプロピオンアルデヒドの除去性能が向上することも示されている。
【０００８】
また、ルテニウムを含む消臭触媒についての試みもなされている。
これに関し、特許文献５には、セリウム化合物と微量のルテニウム化合物と少量の第３の金属化合物との混合物をアルカリ処理して得られる触媒前駆体を空気中で焼成して得られる触媒が開示されており、この触媒が、プロピオンアルデヒド、酢酸エチル、アセトアルデヒドおよびノルマル酪酸を除去することができることも開示されている。
【先行技術文献】
【特許文献】
【０００９】
特開平１０－２９６０８７号公報
特開２００２－１０２７００号公報
特開２００２－１０２７０１号公報
国際公開第２０２２／０７１３７９号
国際公開第２０２２／１１８９８６号
【発明の概要】
【発明が解決しようとする課題】
【００１０】

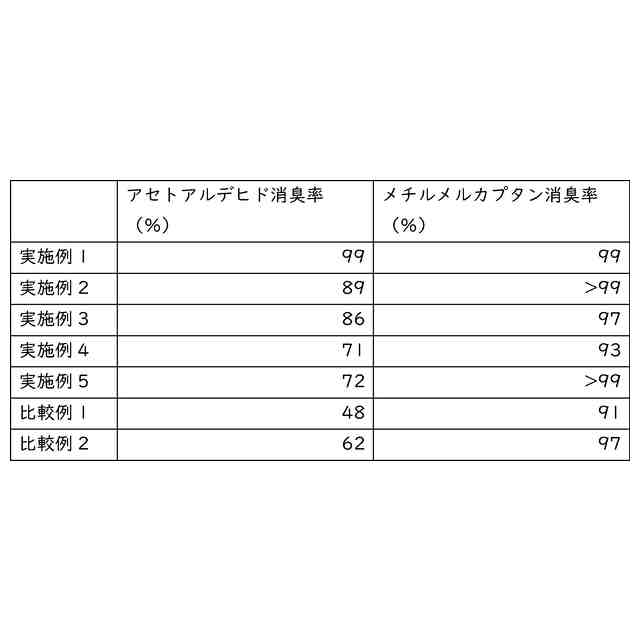

環境中で発生する様々な臭気の原因物質として、種々の物質が挙げられるところ、そのような物質の１つとしてアセトアルデヒドが挙げられる。このアセトアルデヒドは、自動車内などの空間における臭気の原因となる揮発性有機化合物（ＶＯＣ）の１つであり、シックハウス症候群の原因となる物質の１つであることが知られている。そのため、特に自動車分野において、アセトアルデヒドに起因する臭気の低減が強く望まれている。
（【００１１】以降は省略されています）

関連特許
