特許ウォッチ

公開番号2025134513
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032478
出願日2024-03-04
発明の名称センサユニット
出願人三井化学株式会社
代理人弁理士法人太陽国際特許事務所
主分類A61B 5/02 20060101AFI20250909BHJP(医学または獣医学;衛生学)
要約【課題】センサを体表の複数の部位に取り付ける場合に比較して、簡易に脈波伝搬速度を算出することができるセンサユニット。

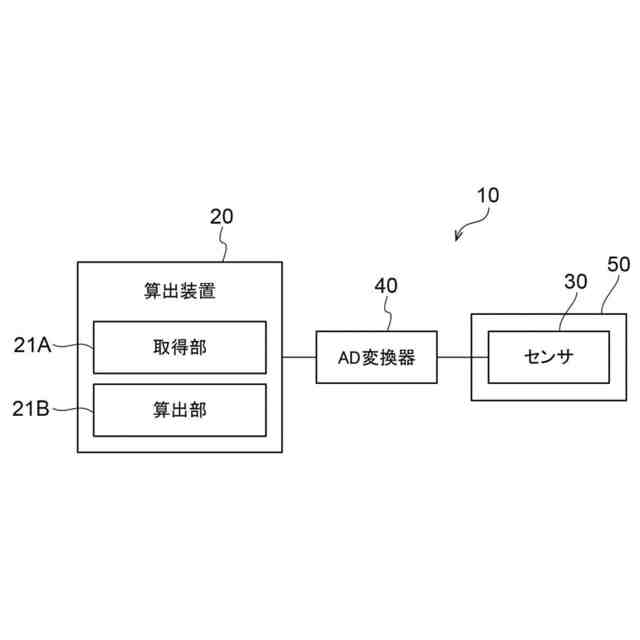

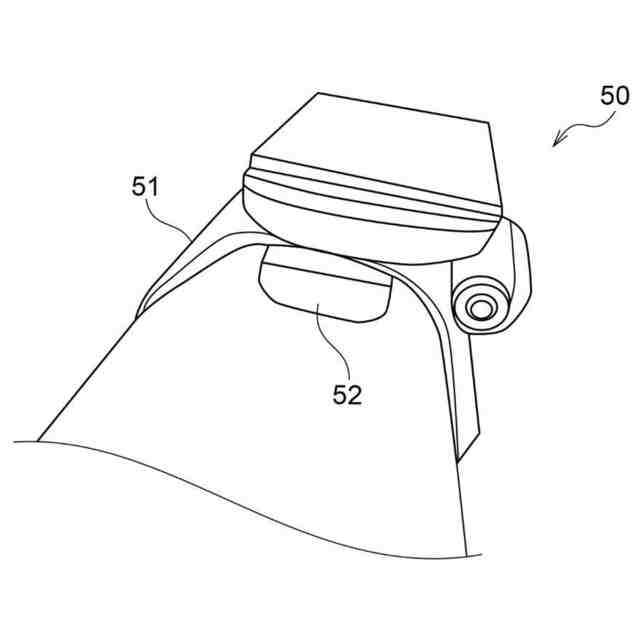

【解決手段】可撓性支持体と、前記可撓性支持体の少なくとも一部に装着される芯材と、前記芯材に配される長尺状のセンサと、体表の少なくとも1つの部位の形状変動が前記センサに伝わることで前記センサから発せられる、心拍に由来する出力信号から複数の出力波を取得する取得部と、前記複数の出力波に対する演算処理から算出される前記出力波の基準時刻の差から脈波伝搬速度を算出する算出部と、を備えたセンサユニット。
【選択図】図3
特許請求の範囲【請求項１】
可撓性支持体と、
前記可撓性支持体の少なくとも一部に装着される芯材と、
前記芯材に配される長尺状のセンサと、

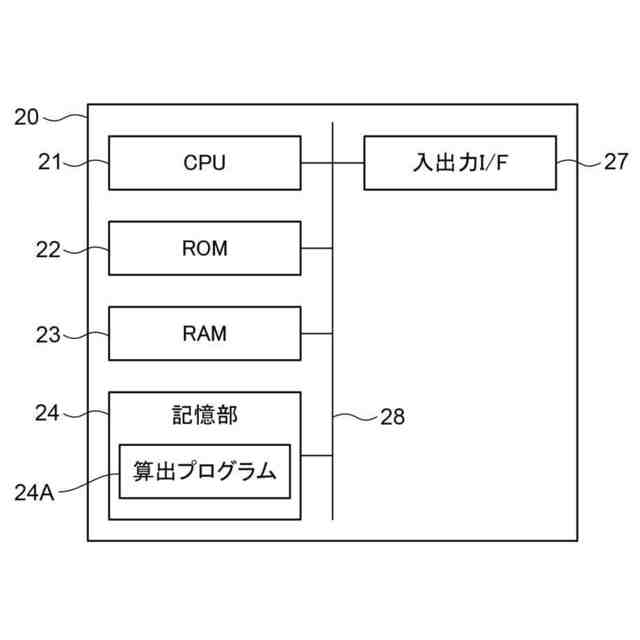

体表の少なくとも１つの部位の形状変動が前記センサに伝わることで前記センサから発せられる、心拍に由来する出力信号から複数の出力波を取得する取得部と、
前記複数の出力波に対する演算処理から算出される前記出力波の基準時刻の差から脈波伝搬速度を算出する算出部と、
を備えたセンサユニット。
続きを表示（約 560 文字）【請求項２】
前記センサが被験者の血管の走行方向と交わるように前記芯材に配されている、請求項１に記載のセンサユニット。
【請求項３】
前記センサが、前記芯材に巻き回されている、請求項２に記載のセンサユニット。
【請求項４】
前記センサが巻き回されている前記芯材が、複数個並行して前記可撓性支持体に装着されている、請求項３に記載のセンサユニット。
【請求項５】
前記芯材の表面が曲面で構成されている、請求項２に記載のセンサユニット。
【請求項６】
前記芯材の表面にくぼみが形成されている請求項５に記載のセンサユニット。
【請求項７】
前記算出部が、前記複数の出力波の位相差と前記複数の出力波の周波数とから、前記基準時刻の差を算出する、請求項１に記載のセンサユニット。
【請求項８】
前記センサは有機圧電材料を含む、請求項１に記載のセンサユニット。
【請求項９】
前記有機圧電材料は光学活性を有するヘリカルキラル高分子を含む、請求項８に記載のセンサユニット。
【請求項１０】
前記ヘリカルキラル高分子はポリ乳酸を含む、請求項９に記載のセンサユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、脈波伝搬速度を算出するセンサユニットに関する。
続きを表示（約 890 文字）【背景技術】
【０００２】
特許文献１には、センサを体表の複数の部位に取り付けて、脈波伝搬速度を測定する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１６４３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
センサを体表に取り付ける作業は、取り付けるセンサの数が多ければ多い程、手間がかかる。本開示は、センサを体表の複数の部位に取り付ける場合に比較して、簡易に脈波伝搬速度を算出することができるセンサユニットを提供することを目的とする。
【課題を解決するための手段】
【０００５】
第１の態様のセンサユニットは、可撓性支持体と、前記可撓性支持体の少なくとも一部に装着される芯材と、前記芯材に配される長尺状のセンサと、体表の少なくとも１つの部位の形状変動が前記センサに伝わることで前記センサから発せられる、心拍に由来する出力信号から複数の出力波を取得する取得部と、前記複数の出力波に対する演算処理から算出される前記出力波の基準時刻の差から脈波伝搬速度を算出する算出部と、を備える。
【０００６】

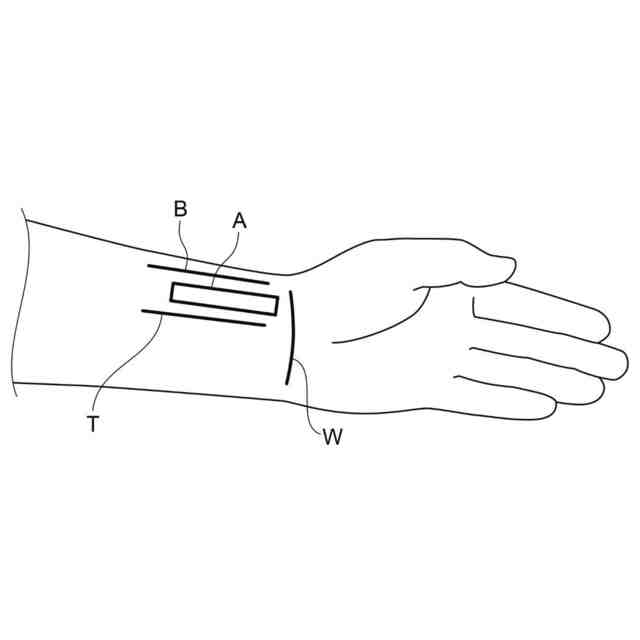

第２の態様のセンサユニットは、第１の態様の構成に加え、前記センサが被験者の血管の走行方向と交わるように配されている。
【０００７】

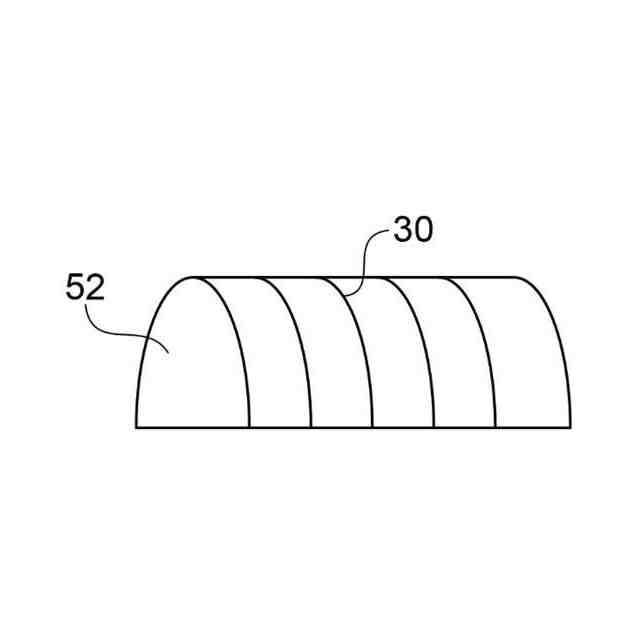

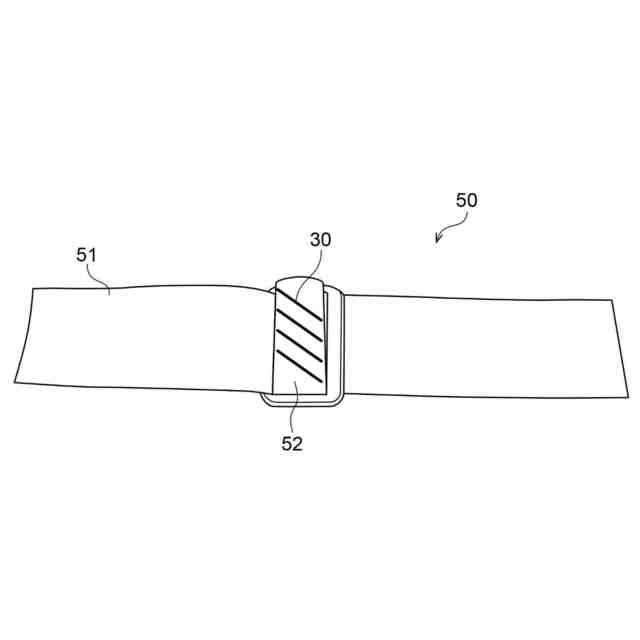

第３の態様のセンサユニットは、第２の態様の構成に加え、前記センサが、前記芯材に巻き回されている。
【０００８】
第４の態様のセンサユニットは、第３の態様の構成に加え、前記センサが巻き回されている前記芯材が、複数個並行して前記可撓性支持体に装着されている。
【０００９】

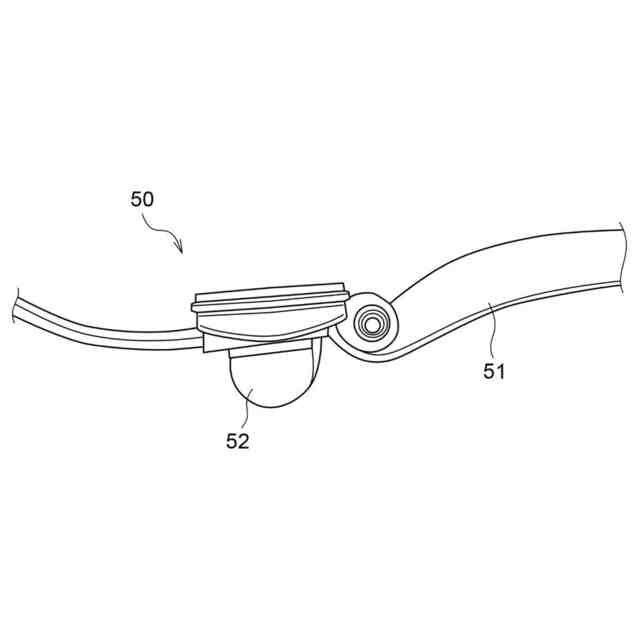

第５の態様のセンサユニットは、第２の態様の構成に加え、前記芯材の表面が曲面で構成されている。
【００１０】
第６の態様のセンサユニットは、第５の態様の構成に加え、前記芯材の表面にくぼみが形成されている。
（【００１１】以降は省略されています）
