公開番号2025116409
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010812
出願日2024-01-29
発明の名称インクジェット印刷装置
出願人理想科学工業株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250801BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】非水平面への印刷において、印刷解像度を高めつつ、インクドットの合一を低減できるインクジェット印刷装置を提供する。

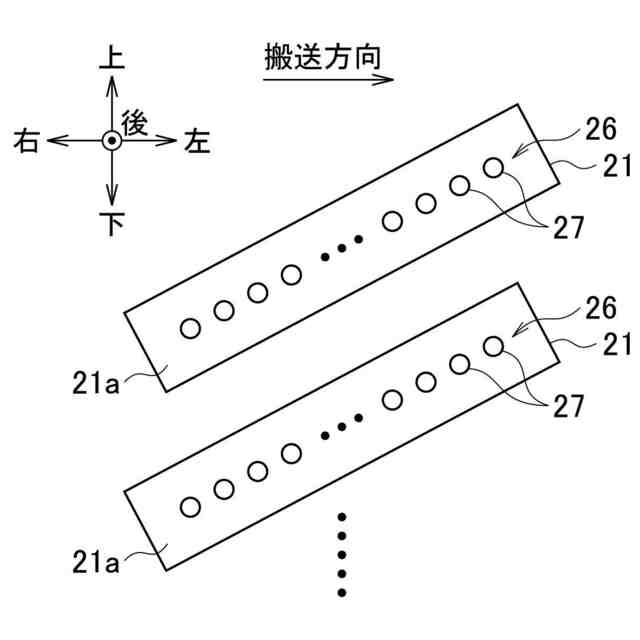

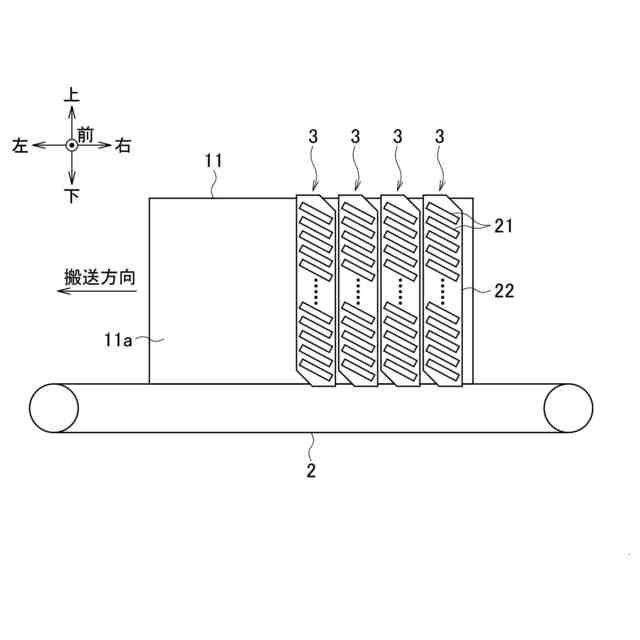

【解決手段】インクジェットヘッド21は、インクを吐出する複数のノズル27が配列されて形成されたノズル列26を有し、鉛直面である印刷媒体の印刷面に対して、ノズル列26のノズル27から画像の鉛直方向に沿ったラインごとにインクを吐出して印刷する。ノズル列26は、印刷媒体の搬送方向における上流側のノズル27ほど低い位置に配置されるように傾斜している。
【選択図】図3
特許請求の範囲【請求項１】
インクを吐出する複数のノズルが配列されて形成されたノズル列を有し、印刷媒体と相対移動しつつ、相対移動方向に平行で非水平な印刷媒体の印刷面に対して、前記ノズル列の前記ノズルから画像の前記相対移動方向に直交する方向に沿ったラインごとにインクを吐出して印刷するインクジェットヘッドを備え、
前記ノズル列は、前記インクジェットヘッドから見た印刷媒体の前記相対移動方向における上流側の前記ノズルほど低い位置に配置されるように傾斜していることを特徴とするインクジェット印刷装置。
続きを表示（約 130 文字）【請求項２】

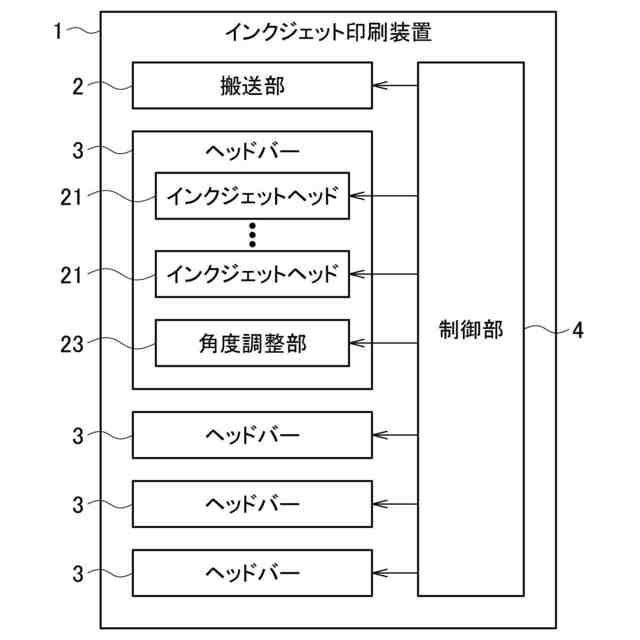

前記ノズル列の傾斜の角度を調整する調整部と、
印刷媒体の種類に応じて、前記調整部により前記ノズル列の傾斜の角度を調整するよう制御する制御部と
をさらに備えることを特徴とする請求項１に記載のインクジェット印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インクジェット印刷装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
水平方向にインクを吐出して印刷媒体の鉛直な印刷面に印刷するインクジェット印刷装置が知られている（特許文献１参照）。
【０００３】
また、インクジェット印刷装置において、インクジェットヘッドを印刷媒体の移動方向に直交する方向に対して斜めに傾けて配置することで、ノズルピッチを小さくし、印刷解像度を高める技術が知られている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－８６３５０号公報
特開２００４－１６７８０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

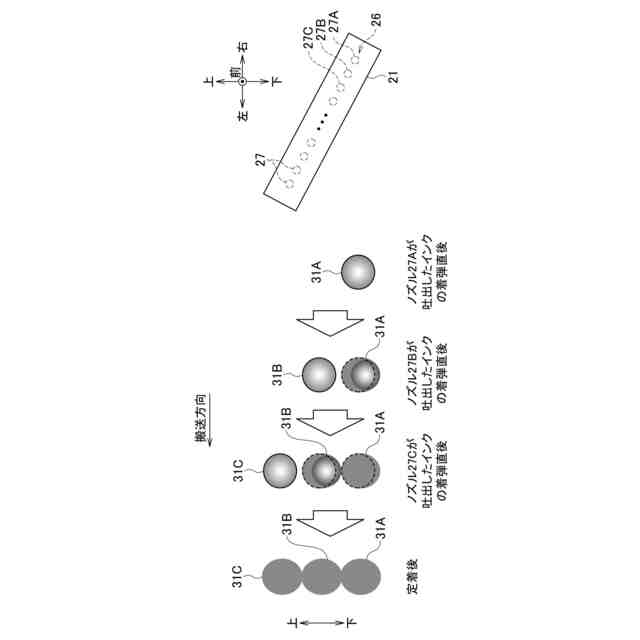

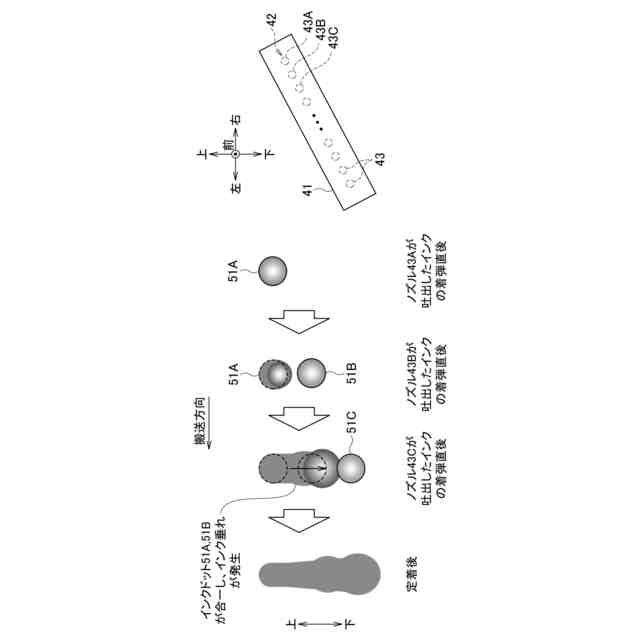

上述した鉛直な印刷面に印刷するインクジェット印刷装置では、印刷面に着弾したインクは、印刷面に定着するまでに重力の影響を受けて下方向に移動する。そして、下方向にインクが移動することにより、複数のインクドットが合わさるインクドットの合一が生じることがある。合一したインクドットはさらに重力の影響を受けやすくなるため、印刷面上でインクが垂れるインク垂れが発生して印刷画質が低下することがある。
【０００６】
特に、鉛直な印刷面に印刷するインクジェット印刷装置において、インクジェットヘッドを印刷媒体の移動方向に直交する鉛直方向に対して斜めに傾けて印刷解像度を高める構成とした場合には、ドット間の距離が小さくなるため、上述したインクドットの合一が生じやすい。
【０００７】
なお、印刷面は鉛直面に限らず、非水平面である場合において、重力の影響を受けてインクドットが移動することによるインクドットの合一が生じて印刷画質が低下するおそれがある。
【０００８】
本発明は上記に鑑みてなされたもので、非水平面への印刷において、印刷解像度を高めつつ、インクドットの合一を低減できるインクジェット印刷装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するため、本発明のインクジェット印刷装置は、インクを吐出する複数のノズルが配列されて形成されたノズル列を有し、印刷媒体と相対移動しつつ、相対移動方向に平行で非水平な印刷媒体の印刷面に対して、前記ノズル列の前記ノズルから画像の前記相対移動方向に直交する方向に沿ったラインごとにインクを吐出して印刷するインクジェットヘッドを備え、前記ノズル列は、前記インクジェットヘッドから見た印刷媒体の前記相対移動方向における上流側の前記ノズルほど低い位置に配置されるように傾斜していることを特徴とする。
【発明の効果】
【００１０】
本発明のインクジェット印刷装置によれば、非水平面への印刷において、印刷解像度を高めつつ、インクドットの合一を低減できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
