公開番号2025116427
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010843
出願日2024-01-29
発明の名称パレット
出願人三甲株式会社
代理人個人,個人
主分類B65D 19/32 20060101AFI20250801BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】下面全体が開放しているフォーク挿入孔を有するパレットの強度を従来より高くすることが可能な技術を提供する。
【解決手段】本願のパレット10Aは、中央桁部70を貫通して1対の第1中間桁部71の間を連絡する角溝形第1方向連続梁11と、中央桁部70を貫通して1対の第2中間桁部72の間を連絡する帯板形第2方向連続梁12とを備えるので、パレット10A上の荷物による荷重の伝達が、中央桁部70で分断され難くなる。即ち、本願の構造によれば、角溝形第1方向連続梁11,帯板形第2方向連続梁12及びそれらに繋がる壁部によって、デッキ面90上の荷物による負荷がパレット10Aの広範囲に分散され、下面全体が開放している第1フォーク挿入孔91を有するパレット10Aの強度を従来より高くすることが可能になる。
【選択図】図1
特許請求の範囲【請求項１】
荷物が載置される四角形のデッキ面の中央、四隅、及び、外縁各辺の中間からなる計９箇所に、筒壁内に内壁を有する構造の複数の桁部を備えると共に、第１方向で前記桁部同士の間を貫通する１対の第１フォーク挿入孔と、前記第１方向と直交する第２方向で前記桁部同士の間を貫通する１対の第２フォーク挿入孔とを有し、
各前記第２フォーク挿入孔の両端部と中間とには、前記桁部の下端部間を連絡する複数の下側桁部間連絡部が備えられる一方、各前記第１フォーク挿入孔の下面全体が開放しているパレットにおいて、
前記中央の桁部の上部を水平に貫通すると共に前記デッキ面の一部に含まれる上面を有し、前記中央の桁部を挟んで前記第１方向の両側に位置する桁部である１対の第１中間桁部の上端部の間を連絡するか、又は、前記中央の桁部を挟んで前記第２方向の両側に位置する桁部である１対の第２中間桁部の上端部の間を連絡する上面長尺梁を備えるパレット。
続きを表示（約 1,100 文字）【請求項２】
前記上面長尺梁には、下面開放の角溝構造をなして前記１対の第１中間桁部の間で連続して延びる複数の角溝形第１方向連続梁が含まれる請求項１に記載のパレット。
【請求項３】
前記上面長尺梁には、板厚方向が前記第１方向を向いた帯板状をなして前記１対の第２中間桁部の間で連続して延びる複数の帯板形第２方向連続梁が含まれる請求項２に記載のパレット。
【請求項４】
前記中央の桁部の四隅には、前記筒壁と前記内壁によって少なくとも上部と下部とが四方から包囲された４つの隅部屋が設けられ、
前記中央の桁部の各前記隅部屋は、上面全体が開放される一方、下端に下面壁が張られ、
前記中央の桁部の各前記隅部屋の上部の前記内壁は、前記角溝形第１方向連続梁の側壁と前記帯板形第２方向連続梁によって構成され、
前記下側桁部間連絡部には、前記中央の桁部の各前記隅部屋の下部において前記筒壁と前記内壁とに前記第１方向で連続する複数の隅連続壁が含まれている請求項３に記載のパレット。
【請求項５】
前記中央の桁部には、前記第２方向で１対ずつの前記隅部屋で挟まれ、前記第１方向に並ぶ１対の第２中間部屋と、前記第１方向で１対ずつの前記隅部屋で挟まれ、前記第２方向に並ぶ１対の第１中間部屋とが備えられ、
前記中央の桁部の各前記第１中間部屋は、下面全体が開放される一方、上面に上面壁が張られ、その上面壁に、１対の前記帯板形第２方向連続梁と前記角溝形第１方向連続梁の側壁と前記筒壁とが接続されている請求項４に記載のパレット。
【請求項６】
各前記第１中間桁部のうち前記中央の桁部寄りの２つの隅には、前記筒壁と前記内壁によって少なくとも上部及び下部を四方から包囲された２つの隅部屋が設けられ、
各前記第１中間桁部の前記２つの隅部屋のうち少なくとも前記中央の桁部側の範囲は、下面に下面壁が備えられる一方、前記下面壁の真上の上面が開放され、
前記下側桁部間連絡部の前記複数の隅連続壁は、各前記第１中間桁部の前記２つの隅部屋の各下部において前記筒壁と前記内壁とに前記第１方向で連続している請求項４に記載のパレット。
【請求項７】
前記第１中間桁部の上面の一部が上面壁にて閉塞され、
前記第１中間桁部の前記上面壁に前記角溝形第１方向連続梁と前記筒壁が接続され、
前記第２方向で前記第１中間桁部と前記四隅の桁部のうちの１対の隅の桁部との間を連絡するように延びると共に、上下方向が板厚方向となる板状をなし、前記第１中間桁部の前記上面壁と連続する桁間上面壁を備える請求項２から５の何れか１の請求項に記載のパレット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、荷物が載置される四角形のデッキ面の中央、四隅、及び、外縁各辺の中間からなる計９箇所に桁部を備えるパレットに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
上述したパレットとして、第１方向で桁部同士の間を貫通する１対の第１フォーク挿入孔と、第２方向で桁部同士の間を貫通する１対の第２フォーク挿入孔とを有するものが知られている。そのようなパレットにおいて、第１及び第２のうち両方の計４つのフォーク挿入孔のそれぞれに下側桁部間連絡部が設けられているものと、２つのフォーク挿入孔のみに下側桁部間連絡部が設けられ、残りの２つのフォーク挿入孔には下側桁部間連絡部が設けられず、下面全体が開放しているものとがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２５５５７０号公報（図３，図５）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した下面全体が開放しているフォーク挿入孔を有する従来のパレットでは、強度不足が問題になることがある。そこで、本願では、下面全体が開放しているフォーク挿入孔を有するパレットの強度を従来より高くすることが可能な技術を提供する。
【課題を解決するための手段】
【０００５】
本開示の発明の一態様は、荷物が載置される四角形のデッキ面の中央、四隅、及び、外縁各辺の中間からなる計９箇所に、筒壁内に内壁を有する構造の複数の桁部を備えると共に、第１方向で前記桁部同士の間を貫通する１対の第１フォーク挿入孔と、前記第１方向と直交する第２方向で前記桁部同士の間を貫通する１対の第２フォーク挿入孔とを有し、各前記第２フォーク挿入孔の両端部と中間とには、前記桁部の下端部間を連絡する複数の下側桁部間連絡部が備えられる一方、各前記第１フォーク挿入孔の下面全体が開放しているパレットにおいて、前記中央の桁部の上部を水平に貫通すると共に前記デッキ面の一部に含まれる上面を有し、前記中央の桁部を挟んで前記第１方向の両側に位置する桁部である１対の第１中間桁部の上端部の間を連絡するか、又は、前記中央の桁部を挟んで前記第２方向の両側に位置する桁部である１対の第２中間桁部の上端部の間を連絡する上面長尺梁を備えるパレットである。
【発明の効果】
【０００６】
本開示の一態様のパレットは、１対の第２フォーク挿入孔には、複数の下側桁部間連絡部が備えられる一方、１対の第１フォーク挿入孔の下面全体は開放しているパレットである。そして、本開示の一態様のパレットは、中央の桁部を挟んで第１方向又は第２方向の両側に位置する１対の桁部の間を連絡する上面長尺梁を備えるので、パレット上の荷物による荷重の伝達が、中央の桁部で分断され難くなる。即ち、本開示の一態様の構造によれば、上面長尺梁及びそれに繋がる壁部によってデッキ面上の荷物の負荷がパレットの広範囲に分散され、下面全体が開放しているフォーク挿入孔を有するパレットの強度を従来より高くすることが可能になる。
【図面の簡単な説明】
【０００７】

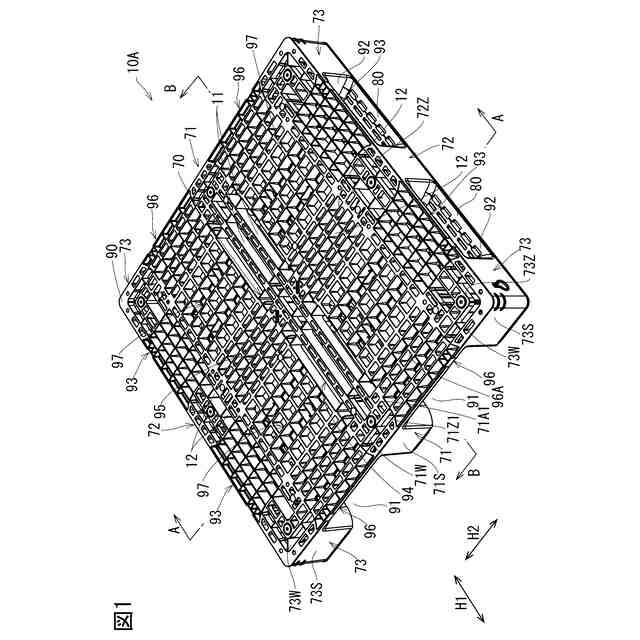

図１は、本開示の一実施形態のパレットの斜視図

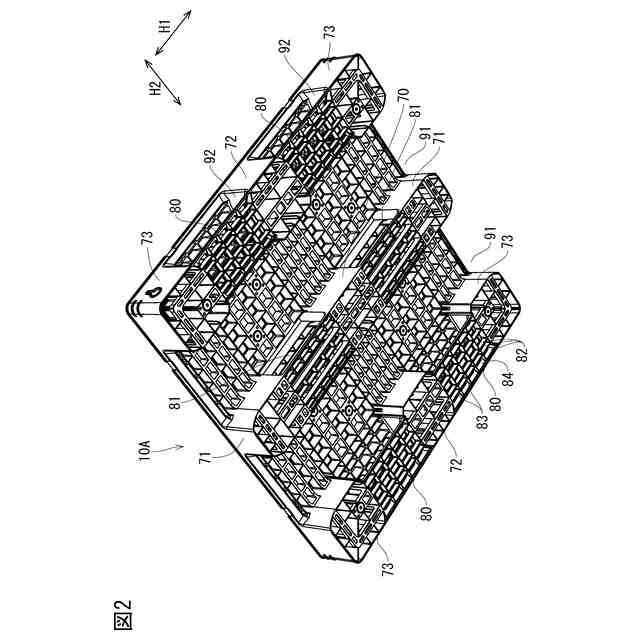

図２は、パレットを斜め下方から見た斜視図

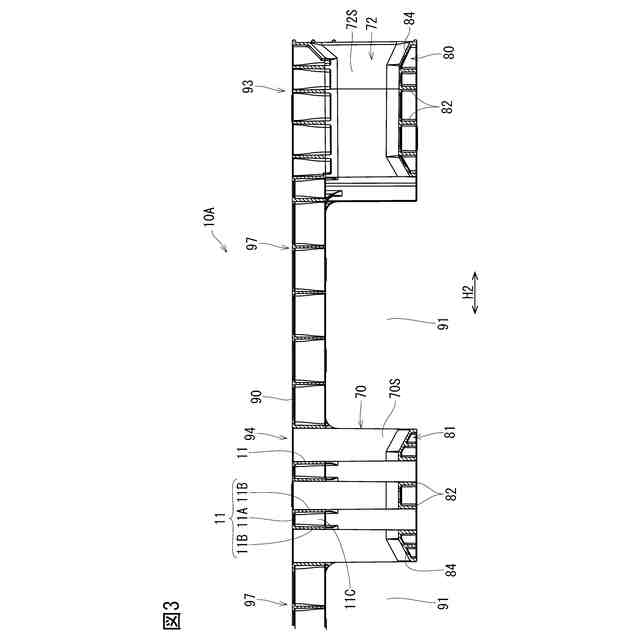

図３は、図１におけるＡ－Ａ切断面の一部拡大の側断面図

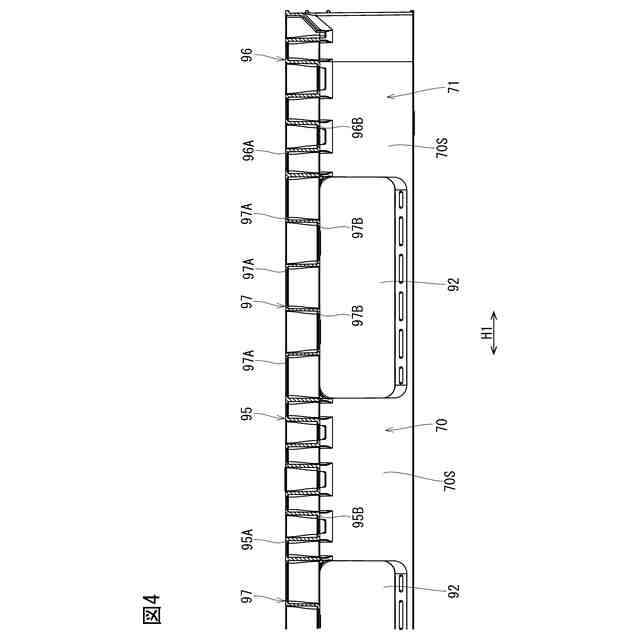

図４は、図１におけるＢ－Ｂ切断面の一部拡大の側断面図

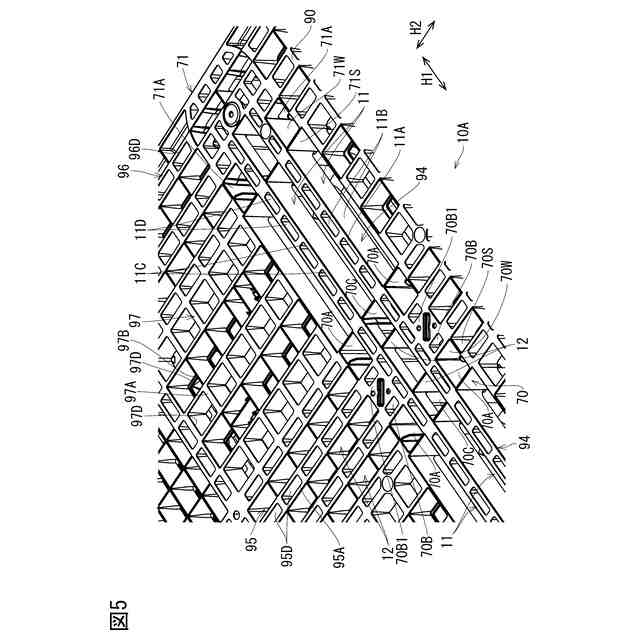

図５は、中央桁部の斜め上方からの斜視図

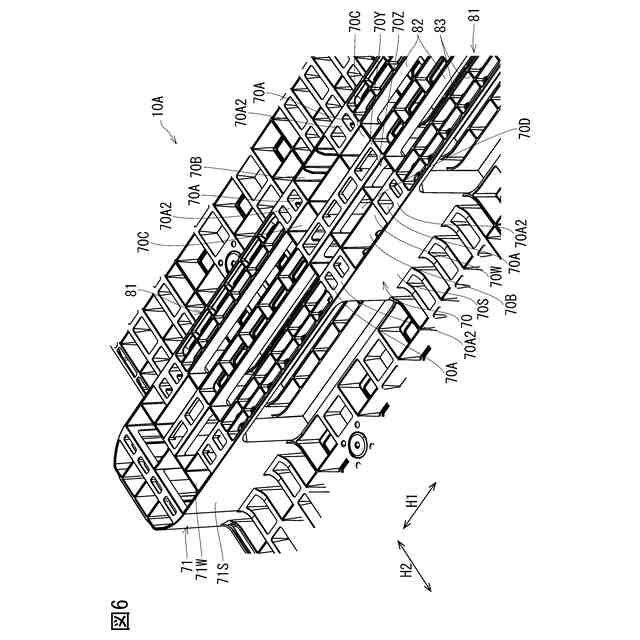

図６は、中央桁部の斜め下方からの斜視図

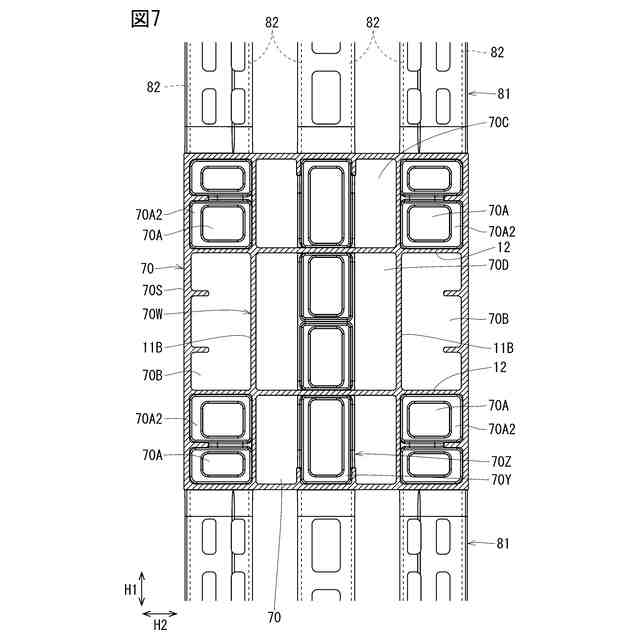

図７は、中央桁部の平断面を上方から見た平断面図

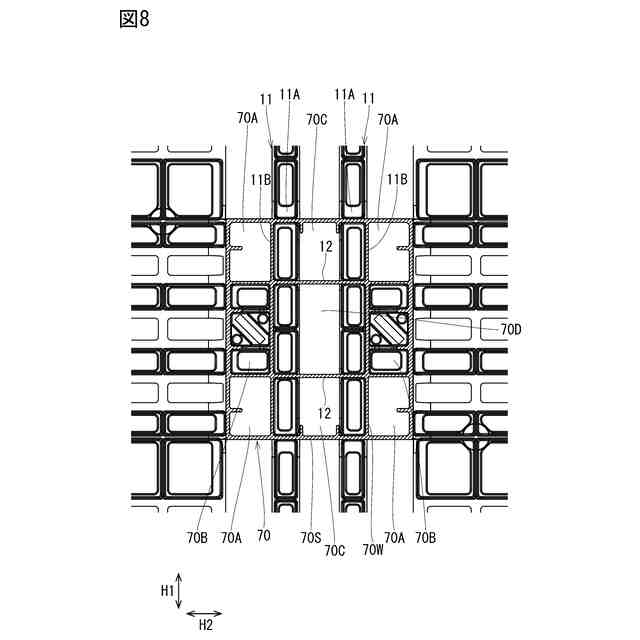

図８は、中央桁部の平断面を下方から見た平断面図

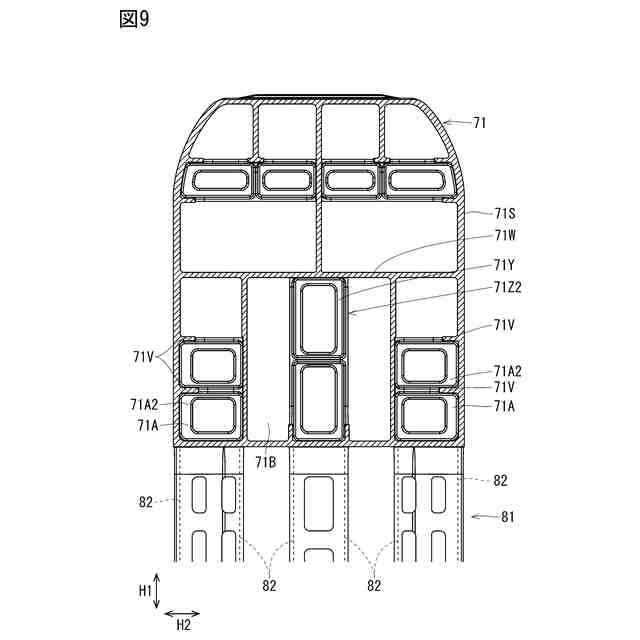

図９は、第１中間桁部の平断面を上方から見た平断面図
図１０は、第１中間桁部の平断面を下方から見た平断面図
【発明を実施するための形態】
【０００８】
図１から図１０を参照して、本開示の一実施形態に係るパレット１０Ａについて説明する。図１に示すように、本実施形態のパレット１０Ａは、荷物が載置される四角形のデッキ面９０の中央、四隅、及び、外縁各辺の中間からなる計９箇所に桁部を備えると共に、第１方向Ｈ１で桁部同士の間を貫通する１対の第１フォーク挿入孔９１と、第１方向Ｈ１と直交する第２方向Ｈ２で桁部同士の間を貫通する１対の第２フォーク挿入孔９２とを有する。また、図２に示すように、各第２フォーク挿入孔９２の両端部と中間とには、桁部の下端部間を連絡する複数の下側桁部間連絡部８０，８１が備えられる一方、各第１フォーク挿入孔９１の下面全体は開放されている。
【０００９】
以下、複数の桁部を区別する場合には、パレット１０Ａの中央の桁部を「中央桁部７０」といい、四隅の桁部を「隅桁部７３」といい、中央桁部７０を挟んで第１方向Ｈ１の両側に位置する桁部を「第１中間桁部７１」といい、中央桁部７０を挟んで第２方向Ｈ２の両側に位置する桁部を「第２中間桁部７２」ということとする。また、複数種類の桁部を併せて説明する際には、「桁部７０～７３」等と略すか、又は、符号を省いて単に「桁部」と記すこととする。
【００１０】
図１に示すように、桁部７０～７３は、筒壁７０Ｓ～７３Ｓ内に内壁７０Ｗ～７３Ｗを有した構造になっている。また、中央桁部７０の筒壁７０Ｓは、例えば、角筒状をなし、他の桁部７１～７３の桁部７１Ｓ～７３Ｓは、４つの平坦な側面と、四隅の４つの曲面とを有する略角筒状をなしている。なお、曲面の有無、位置、筒壁の形状は、上述のものに限定されない。そして、縦横に並ぶ桁部の側面同士が同一平面内に位置するように配置されている。
（【００１１】以降は省略されています）
