公開番号2025116428
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010844
出願日2024-01-29
発明の名称パレット
出願人三甲株式会社
代理人個人,個人
主分類B65D 19/32 20060101AFI20250801BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】下面全体が開放しているフォーク挿入孔の上方の壁部の曲げ変形を抑えることが可能な技術を提供する。
【解決手段】本開示のパレット10Aでは、第1フォーク挿入孔91の上方に配置される第1及び第2の上側桁部間連絡部30,40と荷物受部20との第1方向H1と平行な縦断面における断面形状が波形状をなしているので、第1フォーク挿入孔91を挟んだ桁部の下端部間の拡がりに伴う曲げに対する強度を高くすることができる。即ち、本開示のパレット10Aによれば、下面全体が開放している第1フォーク挿入孔91の上方の壁部の曲げ強度が従来より高くなり、同壁部の曲げ変形を抑えることができる。しかも、第1及び第2の上側桁部間連絡部40と荷物受部20とは、連続した波形状をなしているので一体性が増して負荷が分散され、この点においても強度が高くなる。
【選択図】図1
特許請求の範囲【請求項１】
荷物が載置される四角形のデッキ面の中央、四隅、及び、外縁各辺の中間からなる計９箇所に複数の桁部を備えると共に、第１方向で前記桁部同士の間を貫通する１対の第１フォーク挿入孔と、前記第１方向と直交する第２方向で前記桁部同士の間を貫通する１対の第２フォーク挿入孔とを有し、
各前記第２フォーク挿入孔の両端部と中間とには、前記桁部の下端部間を連絡する複数の下側桁部間連絡部が備えられる一方、各前記第１フォーク挿入孔の下面全体が開放しているパレットにおいて、
前記１対の第１フォーク挿入孔の両端部の上方で、前記桁部の上部間を連絡する第１の上側桁部間連絡部と、前記１対の第１フォーク挿入孔の途中部分の上方で、前記桁部の上部間を連絡する第２の上側桁部間連絡部との何れか一方又は両方の前記第１方向と平行な縦断面における断面形状は波形状をなしているパレット。
続きを表示（約 860 文字）【請求項２】
前記第１及び第２の上側桁部間連絡部の前記第１方向と平行な縦断面における断面形状は波形状をなしている請求項１に記載のパレット。
【請求項３】
前記第１方向で前記第１及び第２の上側桁部間連絡部との間に挟まれる荷物受部は、前記第１方向と平行な縦断面の断面形状が波形状をなし、
前記第１及び第２の上側桁部間連絡部と前記荷物受部との前記断面形状の波形状が連続している請求項２に記載のパレット。
【請求項４】
前記第１及び第２の上側桁部間連絡部と前記荷物受部とは、前記断面形状が矩形波形状をなして、前記第２方向に延びかつデッキ面と平行な複数の下端壁と、前記第２方向に延びかつ上面が前記デッキ面をなす複数の上端壁と、前記第２方向に延びかつ前記下端壁及び前記上端壁の側部とに交差する複数の第２方向リブとを含む請求項３に記載のパレット。
【請求項５】
前記複数の下端壁又は前記複数の上端壁の前記第１方向の途中位置から突出して、前記第２方向リブと対向しかつ前記第２方向に延びる補助リブを備える請求項４に記載のパレット。
【請求項６】
前記第１及び第２の上側桁部間連絡部の少なくとも一方の上側桁部間連絡部と前記荷物受部との境界部分で前記上端壁又は前記下端壁が連続し、その連続する前記上端壁又は前記下端壁における前記第１方向の途中位置に、前記上側桁部間連絡部と前記荷物受部とに共有される前記第２方向リブが配置されている請求項４に記載のパレット。
【請求項７】
前記第１及び第２の上側桁部間連絡部と前記荷物受部とには、前記複数の第２方向リブと直交し、前記複数の下端壁及び前記複数の上端壁と交差する複数の第１方向リブが設けられ、
前記複数の下端壁及び前記複数の上端壁には、前記第１方向リブと前記第２方向リブとに四方を囲まれる複数の升目に対応する複数の貫通孔が形成されている請求項４から６の何れか１の請求項に記載のパレット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、荷物が載置される四角形のデッキ面の中央、四隅、及び、外縁各辺の中間からなる計９箇所に桁部を備えるパレットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
上述したパレットとして、第１方向で桁部同士の間を貫通する１対の第１フォーク挿入孔と、第２方向で桁部同士の間を貫通する１対の第２フォーク挿入孔とを有するものが知られている。そのようなパレットにおいて、第１及び第２のうち両方の計４つのフォーク挿入孔のそれぞれに下側桁部間連絡部が設けられているものと、２つのフォーク挿入孔のみに下側桁部間連絡部が設けられ、残りの２つのフォーク挿入孔には下側桁部間連絡部が設けられず、下面全体が開放しているものとがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２５５５７０号公報（図３，図５）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した下面全体が開放している第１フォーク挿入孔を有する従来のパレットでは、第１フォーク挿入孔を挟んだ桁部の下端部間の拡がりを許容するように第１フォーク挿入孔の上方の壁部が曲げ変形することがある。そこで、本願では、下面全体が開放しているフォーク挿入孔の上方の壁部の曲げ変形を抑えることが可能な技術を提供する。
【課題を解決するための手段】
【０００５】
本開示の発明の一態様は、荷物が載置される四角形のデッキ面の中央、四隅、及び、外縁各辺の中間からなる計９箇所に複数の桁部を備えると共に、第１方向で前記桁部同士の間を貫通する１対の第１フォーク挿入孔と、前記第１方向と直交する第２方向で前記桁部同士の間を貫通する１対の第２フォーク挿入孔とを有し、各前記第２フォーク挿入孔の両端部と中間とには、前記桁部の下端部間を連絡する複数の下側桁部間連絡部が備えられる一方、各前記第１フォーク挿入孔の下面全体が開放しているパレットにおいて、前記１対の第１フォーク挿入孔の両端部の上方で、前記桁部の上部間を連絡する第１桁部間壁部と、前記１対の第１フォーク挿入孔の途中部分の上方で、前記桁部の上部間を連絡する第２桁部間壁部との何れか一方又は両方の前記第１方向と平行な縦断面における断面形状が波形状をなしているパレットである。
【発明の効果】
【０００６】
本開示の一態様のパレットでは、１対の第１フォーク挿入孔の上方で、桁部の上部間を連絡する第１の上側桁部間連絡部と、１対の第１フォーク挿入孔の途中部分の上方で、桁部の上部間を連絡する第２桁部間壁部との何れか一方又は両方の第１方向と平行な縦断面における断面形状が波形状をなしているので、第１フォーク挿入孔を挟んだ桁部の下端部間の拡がりに伴う曲げに対する強度を高くすることができる。即ち、特徴１のパレットによれば、下面全体が開放しているフォーク挿入孔の上方の壁部の曲げ強度が従来より高くなり、同壁部の曲げ変形を抑えることができる。
【図面の簡単な説明】
【０００７】

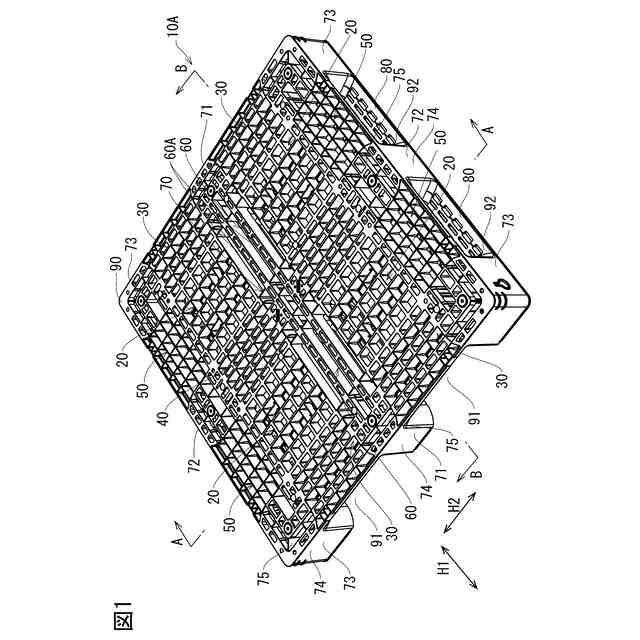

図１は、本開示の一実施形態のパレットの斜視図

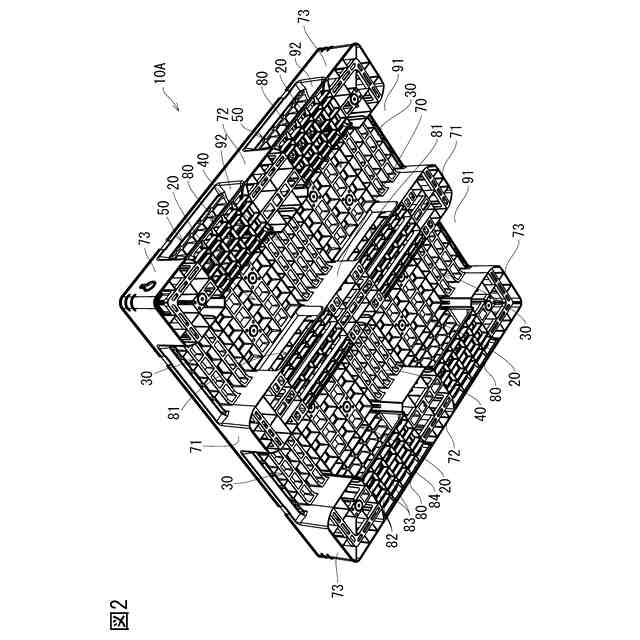

図２は、パレットを斜め下方から見た斜視図

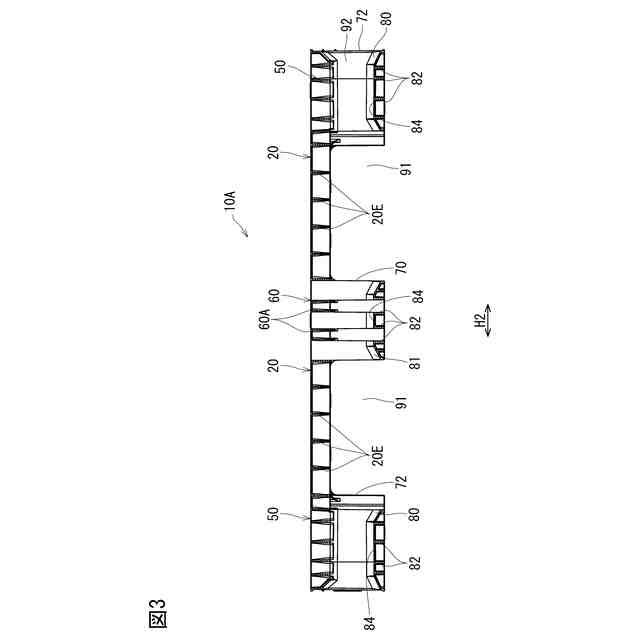

図３は、図１におけるＡ－Ａ切断面における側断面図

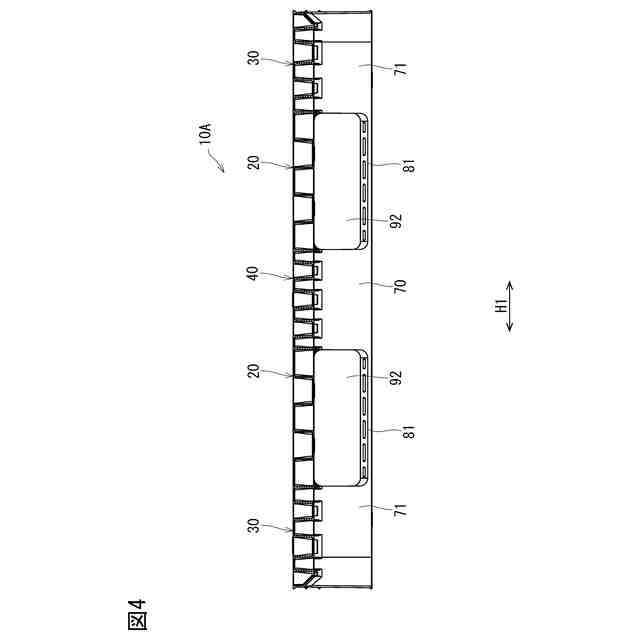

図４は、図１におけるＢ－Ｂ切断面における側断面図

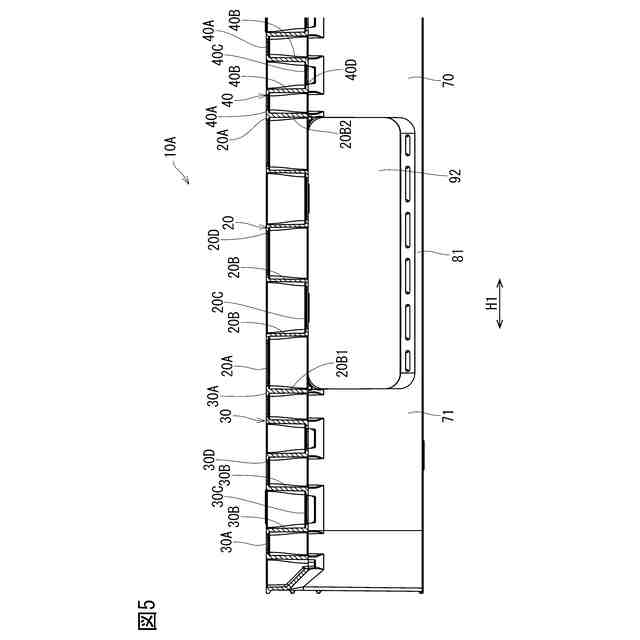

図５は、図１におけるＢ－Ｂ切断面の一部を拡大した側断面図

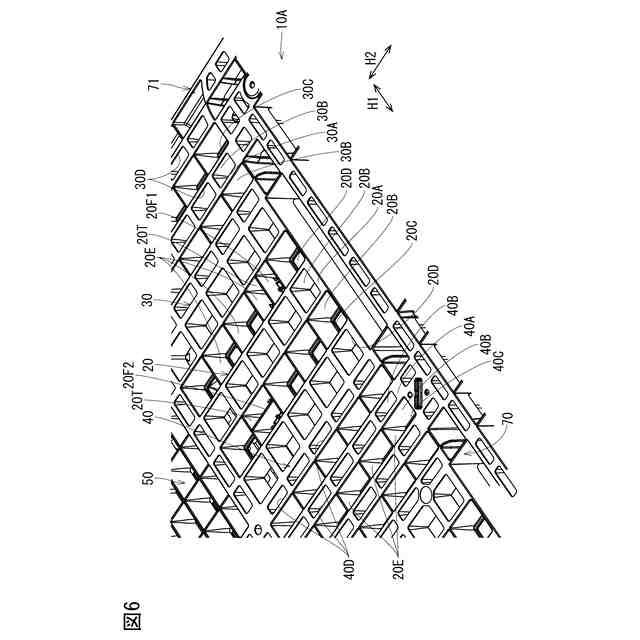

図６は、中央桁部の斜め上方からの斜視図

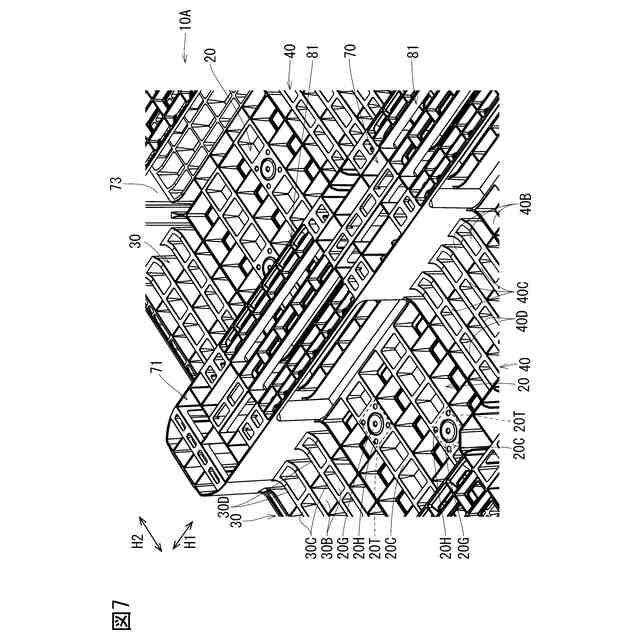

図７は、中央桁部の斜め下方からの斜視図
【発明を実施するための形態】
【０００８】
図１から図７を参照して、本開示の一実施形態に係るパレット１０Ａについて説明する。図１に示すように、本実施形態のパレット１０Ａは、荷物が載置される四角形のデッキ面９０の中央、四隅、及び、外縁各辺の中間からなる計９箇所に桁部を備えると共に、第１方向Ｈ１で桁部同士の間を貫通する１対の第１フォーク挿入孔９１と、第１方向Ｈ１と直交する第２方向Ｈ２で桁部同士の間を貫通する１対の第２フォーク挿入孔９２とを有する。また、図２に示すように、各第２フォーク挿入孔９２の両端部と中間とには、桁部の下端部間を連絡する複数の下側桁部間連絡部８０，８１が備えられる一方、各第１フォーク挿入孔９１の下部全体は開放されている。
【０００９】
以下、複数の桁部を区別する場合には、パレット１０Ａの中央の桁部を「中央桁部７０」といい、四隅の桁部を「隅桁部７３」といい、中央桁部７０を挟んで第１方向Ｈ１の両側に位置する桁部を「第１中間桁部７１」といい、中央桁部７０を挟んで第２方向Ｈ２の両側に位置する桁部を「第２中間桁部７２」ということとする。また、複数種類の桁部を併せて説明する際には、「桁部７０～７３」等と略すか、又は、符号を省いて単に「桁部」と記すこととする。
【００１０】
図１に示すように、桁部７０～７３は、筒壁７４内に内壁７５を有した構造になっている。また、中央桁部７０の筒壁７４は、例えば、角筒状をなし、他の桁部７１～７３の筒壁７４は、４つの平坦な側面と、四隅の４つの曲面とを有する略角筒状をなしている。なお、曲面の有無、曲面の位置、筒壁の形状は、上述のものに限定されない。そして、縦横に並ぶ桁部の側面同士が同一平面内に位置するように配置されている。
（【００１１】以降は省略されています）
