公開番号2025116274
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025094753,2024092916
出願日2025-06-06,2018-02-08
発明の名称蓋付きゴミ箱
出願人三甲株式会社
代理人個人
主分類B65F 1/16 20060101AFI20250731BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】組立作業性の向上を図ることのできる蓋付き容器を提供する。

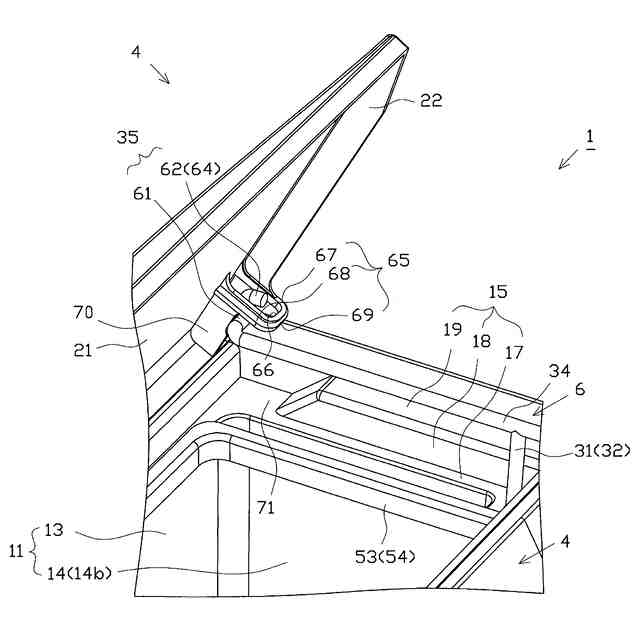

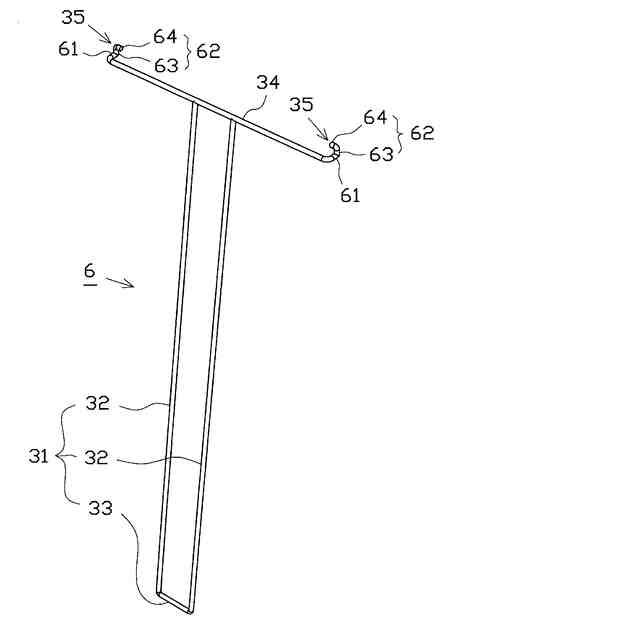

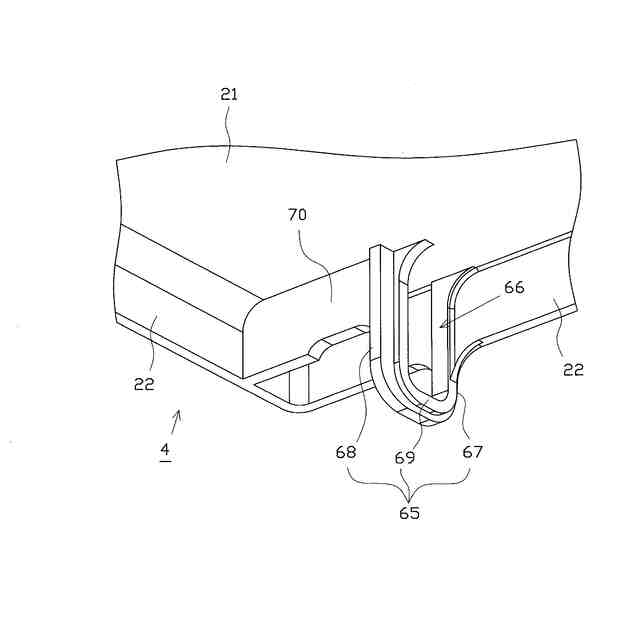

【解決手段】ゴミ箱1は、ペダル5の操作に応じて蓋部材4を連動させる連動部材6を備える。連動部材6は、ペダル5の操作が行われることで上方に変位し、ペダル5への操作が解消されることで下方に変位する。蓋部材4は、ペダル5への操作が解消されることで蓋部材4が閉位置とされる際に、連動部材6の第2掛け部64と当接し、第2掛け部64から閉位置側へ向かう外力が付加される先端側片部69とを備える。ペダル5への操作が行われることで蓋部材4が開位置とされている状態においては、第2掛け部64が、先端側片部69の上面側に対向配置され、蓋部材4が閉位置とされている状態においては、先端側片部69と、第2掛け部64とが、水平方向においてずれた位置に相対配置されている。
【選択図】図18
特許請求の範囲【請求項１】
上方に開口する開口部を有する略箱状の容器本体と、
１つの蓋部材と、
使用者が操作可能に設けられた操作部を有する操作部材と、
前記操作部材の操作に応じて前記蓋部材を連動させる連動部材とを備え、
前記蓋部材は、前記開口部を開放する開位置と、前記開口部を閉鎖する閉位置との間を回動変位可能に構成され、１つの前記蓋部材により前記容器本体の開口部が開閉されるよう構成された蓋付きゴミ箱であって、
前記容器本体は、平面視略矩形状の底壁構成部、前記底壁構成部の相対する一対の長側辺部からそれぞれ上方に延びる相対する一対の長辺側側壁部、及び、前記底壁構成部の相対する一対の短側辺部からそれぞれ上方に延びる相対する一対の短辺側側壁部を具備する収容部を備えるとともに、
一対の前記短辺側側壁部は、正面側側壁部と、裏面側側壁部と、を備え、
前記操作部は、前記正面側側壁部側に配置され、
前記蓋部材の回動軸は、前記長辺側側壁部の横幅方向に沿って延びるように設けられ、
前記蓋部材には、前記蓋部材の回動軸方向に対して直交して延びる前記正面側側壁部側と、前記正面側側壁部とは反対側の裏面側側壁部側とに手掛け部が設けられていることを特徴とする蓋付きゴミ箱。
続きを表示（約 730 文字）【請求項２】
上方に開口する開口部を有する略箱状の容器本体と、
一対の蓋部材と、
使用者が操作可能に設けられた操作部を有する操作部材と、
前記操作部材の操作に応じて一対の前記蓋部材を連動させる連動部材とを備え、
一対の前記蓋部材は、前記開口部を開放する開位置と、前記開口部を閉鎖する閉位置との間を回動変位可能に構成され、一対の前記蓋部材により前記容器本体の開口部が開閉されるよう構成された蓋付きゴミ箱であって、
前記容器本体は、平面視略矩形状の底壁構成部、前記底壁構成部の相対する一対の長側辺部からそれぞれ上方に延びる相対する一対の長辺側側壁部、及び、前記底壁構成部の相対する一対の短側辺部からそれぞれ上方に延びる相対する一対の短辺側側壁部を具備する収容部を備えるとともに、
一対の前記短辺側側壁部は、正面側側壁部と、裏面側側壁部と、を備え、
前記操作部は、前記正面側側壁部側に配置され、
一対の前記蓋部材の回動軸は、前記長辺側側壁部の横幅方向に沿って延びるように設けられ、
一対の前記蓋部材には、前記蓋部材の回動軸方向に対して直交して延びる前記正面側側壁部側と、前記正面側側壁部とは反対側の裏面側側壁部側とに手掛け部が設けられていることを特徴とする蓋付きゴミ箱。
【請求項３】
前記手掛け部は、前記蓋部材の回動軸方向で対向する位置に設けられていることを特徴とする請求項１又は２に記載の蓋付きゴミ箱。
【請求項４】
前記蓋部材は、前記蓋部材の長手方向中央部を中心に対称形状をなしていることを特徴とする請求項１乃至３のいずれかに記載の蓋付きゴミ箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓋付きゴミ箱に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、ゴミ箱として、上方に開口する箱状の容器本体と、容器本体に対し、当該容器本体の開口部を開閉可能に装着される蓋部材とを備えたものが知られている。また、足先での蓋部材の開閉操作を可能とするべく、足先で踏まれることで操作が行われるペダルと、ペダルの操作に蓋部材を連動させる連動部材とを備えるものがある（例えば、特許文献１等参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開平７－２３０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、蓋部材への直接的な開閉操作を行い易くすることを目的とする。
【課題を解決するための手段】
【０００５】
以下、上記目的等を解決するのに適した各手段につき項分けして説明する。なお、必要に応じて対応する手段に特有の作用効果等を付記する。
【０００６】
手段１．上方に開口する開口部を有する略箱状の容器本体と、
１つの蓋部材と、
使用者が操作可能に設けられた操作部を有する操作部材と、
前記操作部材の操作に応じて前記蓋部材を連動させる連動部材とを備え、
前記蓋部材は、前記開口部を開放する開位置と、前記開口部を閉鎖する閉位置との間を回動変位可能に構成され、１つの前記蓋部材により前記容器本体の開口部が開閉されるよう構成された蓋付きゴミ箱であって、
前記容器本体は、平面視略矩形状の底壁構成部、前記底壁構成部の相対する一対の長側辺部からそれぞれ上方に延びる相対する一対の長辺側側壁部、及び、前記底壁構成部の相対する一対の短側辺部からそれぞれ上方に延びる相対する一対の短辺側側壁部を具備する収容部を備えるとともに、
一対の前記短辺側側壁部は、正面側側壁部と、裏面側側壁部と、を備え、
前記操作部は、前記正面側側壁部側に配置され、
前記蓋部材の回動軸は、前記長辺側側壁部の横幅方向に沿って延びるように設けられ、
前記蓋部材には、前記蓋部材の回動軸方向に対して直交して延びる前記正面側側壁部側と、前記正面側側壁部とは反対側の裏面側側壁部側とに手掛け部が設けられていることを特徴とする蓋付きゴミ箱。
【０００７】
手段２．上方に開口する開口部を有する略箱状の容器本体と、
一対の蓋部材と、
使用者が操作可能に設けられた操作部を有する操作部材と、
前記操作部材の操作に応じて一対の前記蓋部材を連動させる連動部材とを備え、
一対の前記蓋部材は、前記開口部を開放する開位置と、前記開口部を閉鎖する閉位置との間を回動変位可能に構成され、一対の前記蓋部材により前記容器本体の開口部が開閉されるよう構成された蓋付きゴミ箱であって、
前記容器本体は、平面視略矩形状の底壁構成部、前記底壁構成部の相対する一対の長側辺部からそれぞれ上方に延びる相対する一対の長辺側側壁部、及び、前記底壁構成部の相対する一対の短側辺部からそれぞれ上方に延びる相対する一対の短辺側側壁部を具備する収容部を備えるとともに、
一対の前記短辺側側壁部は、正面側側壁部と、裏面側側壁部と、を備え、
前記操作部は、前記正面側側壁部側に配置され、
一対の前記蓋部材の回動軸は、前記長辺側側壁部の横幅方向に沿って延びるように設けられ、
一対の前記蓋部材には、前記蓋部材の回動軸方向に対して直交して延びる前記正面側側壁部側と、前記正面側側壁部とは反対側の裏面側側壁部側とに手掛け部が設けられていることを特徴とする蓋付きゴミ箱。
【０００８】
手段１、２によれば、手掛け部が設けられることにより、閉位置にある蓋部材に直接手を掛けて開位置側に変位させる等の蓋部材への直接的な開閉操作を行い易くすることができる。
【０００９】
手段３．前記手掛け部は、前記蓋部材の回動軸方向で対向する位置に設けられていることを特徴とする手段１又は２に記載の蓋付きゴミ箱。
【００１０】
手段４．前記蓋部材は、前記蓋部材の長手方向中央部を中心に対称形状をなしていることを特徴とする手段１乃至３のいずれかに記載の蓋付きゴミ箱。
【図面の簡単な説明】
（【００１１】以降は省略されています）
