公開番号2025117071
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011743
出願日2024-01-30
発明の名称画像読取装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 1/00 20060101AFI20250804BHJP(電気通信技術)
要約【課題】搬送不良が生じるおそれを低減できる画像読取装置を提供する。
【解決手段】画像読取装置11は、搬送ローラー25と、第1ニップ部41と、第2ニップ部51と、第3ニップ部61と、を備え、第1ニップ部は、第1押付部42と、第1受圧部47と、を有し、第2ニップ部は、第2押付部52と、第2受圧部57と、を有し、第3ニップ部は、第3押付部62と、第3受圧部67と、を有し、第1押付部は、第1押付ローラーと、第1押付部材と、を有し、第2押付部は、第2押付ローラーと、第2押付部材と、を有し、第3押付部は、第3押付ローラーと、第3押付部材と、を有し、搬送方向D1から見た場合に、第1押付ローラーは、第2押付ローラー、及び、第3押付ローラーと重なるように位置し、搬送方向から見た場合に、第2押付ローラーは、第3押付ローラーと重なるように位置する。
【選択図】図4
特許請求の範囲【請求項１】
搬送経路を搬送される原稿のうち第１面を読み取る第１読取部と、前記搬送経路を搬送される原稿のうち前記第１面とは反対の第２面を読み取る第２読取部と、を備える画像読取装置であって、
前記搬送経路に沿って原稿を搬送する搬送ローラーと、
前記搬送経路において原稿を挟む第１ニップ部と、
前記搬送経路において前記第１ニップ部よりも下流で原稿を挟む第２ニップ部と、
前記搬送経路において前記第２ニップ部よりも下流で原稿を挟む第３ニップ部と、を備え、
前記第１ニップ部は、原稿を押し付ける第１押付部と、前記第１押付部から圧力を受ける第１受圧部と、を有し、
前記第２ニップ部は、原稿を押し付ける第２押付部と、前記第２押付部から圧力を受ける第２受圧部と、を有し、
前記第３ニップ部は、原稿を押し付ける第３押付部と、前記第３押付部から圧力を受ける第３受圧部と、を有し、
前記第１押付部は、前記第１面に接触する第１押付ローラーと、前記第１押付ローラーを前記第１受圧部に押し付ける第１押付部材と、を有し、
前記第２押付部は、前記第２面に接触する第２押付ローラーと、前記第２押付ローラーを前記第２受圧部に押し付ける第２押付部材と、を有し、
前記第３押付部は、前記第１面に接触する第３押付ローラーと、前記第３押付ローラーを前記第３受圧部に押し付ける第３押付部材と、を有し、
前記第１ニップ部が原稿をニップするニップ位置において原稿が搬送される搬送方向から見た場合に、前記第１押付ローラーは、前記第２押付ローラー、及び、前記第３押付ローラーと重なるように位置し、
前記搬送方向から見た場合に、前記第２押付ローラーは、前記第３押付ローラーと重なるように位置することを特徴とする画像読取装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１押付部材は、前記第１押付ローラーが前記第１受圧部に接触するように前記第１押付ローラーを前記第１受圧部に押し付け、
前記第２押付部材は、前記第２押付ローラーが前記第２受圧部に接触するように前記第２押付ローラーを前記第２受圧部に押し付け、
前記第３押付部材は、前記第３押付ローラーが前記第３受圧部に接触するように前記第３押付ローラーを前記第３受圧部に押し付けることを特徴とする請求項１に記載の画像読取装置。
【請求項３】
前記第１押付ローラー、前記第２押付ローラー及び前記第３押付ローラーの軸方向から見た場合に、前記搬送経路に沿って延びる仮想線であって前記搬送経路を２分する前記仮想線を超えるように、前記第１押付ローラー、前記第２押付ローラー及び前記第３押付ローラーは、前記搬送経路に突出することを特徴とする請求項１に記載の画像読取装置。
【請求項４】
前記第２押付ローラーは、回転軸を有し、
前記回転軸は、前記搬送方向から見た場合に、前記第１押付ローラー及び前記第３押付ローラーと重ならないことを特徴とする請求項１に記載の画像読取装置。
【請求項５】
筐体を備え、
前記筐体は、第１筐体部分と、第２筐体部分とを有し、
前記第１筐体部分及び前記第２筐体部分は、前記搬送経路を画定し、
前記第１受圧部は、前記第１筐体部分で構成され、
前記第２受圧部は、前記第２筐体部分で構成されることを特徴とする請求項１に記載の画像読取装置。
【請求項６】
前記第２受圧部は、前記第１読取部で構成され、
前記第３受圧部は、前記第２読取部で構成されることを特徴とする請求項１に記載の画像読取装置。
【請求項７】
前記第１押付部材の押付力、前記第２押付部材の押付力、及び、前記第３押付部材の押付力は、それぞれ同等であることを特徴とする請求項１に記載の画像読取装置。
【請求項８】
前記第１押付部材の押付力、前記第２押付部材の押付力、及び、前記第３押付部材の押付力は、この順で小さいことを特徴とする請求項１に記載の画像読取装置。
【請求項９】
原稿を１枚ずつに分離する分離ローラーを備え、
前記第１押付ローラー、前記第２押付ローラー、及び、前記第３押付ローラーは、前記搬送経路において、前記分離ローラーから前記第１読取部までの間、又は、前記分離ローラーから前記第２読取部までの間に位置することを特徴とする請求項１に記載の画像読取装置。
【請求項１０】
前記搬送ローラーは、前記搬送経路において前記第１読取部及び前記第２読取部よりも上流に位置し、
前記第１押付ローラー、前記第２押付ローラー及び前記第３押付ローラーは、前記搬送経路において、前記搬送ローラーから前記第１読取部までの間、又は、前記搬送ローラーから前記第２読取部までの間に位置することを特徴とする請求項１に記載の画像読取装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読取装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、原稿に印刷された画像を読み取る画像読取装置が記載されている。画像読取装置は、積層された複数の原稿から１枚ずつ搬送することによって、原稿を順次読み取る。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２１３９８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうした画像読取装置では、シワ、折り目などが生じた原稿がセットされることがある。この場合、搬送不良を生じるおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決する画像読取装置は、搬送経路を搬送される原稿のうち第１面を読み取る第１読取部と、前記搬送経路を搬送される原稿のうち前記第１面とは反対の第２面を読み取る第２読取部と、を備える画像読取装置であって、前記搬送経路に沿って原稿を搬送する搬送ローラーと、前記搬送経路において原稿を挟む第１ニップ部と、前記搬送経路において前記第１ニップ部よりも下流で原稿を挟む第２ニップ部と、前記搬送経路において前記第２ニップ部よりも下流で原稿を挟む第３ニップ部と、を備え、前記第１ニップ部は、原稿を押し付ける第１押付部と、前記第１押付部から圧力を受ける第１受圧部と、を有し、前記第２ニップ部は、原稿を押し付ける第２押付部と、前記第２押付部から圧力を受ける第２受圧部と、を有し、前記第３ニップ部は、原稿を押し付ける第３押付部と、前記第３押付部から圧力を受ける第３受圧部と、を有し、前記第１押付部は、前記第１面に接触する第１押付ローラーと、前記第１押付ローラーを前記第１受圧部に押し付ける第１押付部材と、を有し、前記第２押付部は、前記第２面に接触する第２押付ローラーと、前記第２押付ローラーを前記第２受圧部に押し付ける第２押付部材と、を有し、前記第３押付部は、前記第１面に接触する第３押付ローラーと、前記第３押付ローラーを前記第３受圧部に押し付ける第３押付部材と、を有し、前記第１ニップ部が原稿をニップするニップ位置において原稿が搬送される搬送方向から見た場合に、前記第１押付ローラーは、前記第２押付ローラー、及び、前記第３押付ローラーと重なるように位置し、前記搬送方向から見た場合に、前記第２押付ローラーは、前記第３押付ローラーと重なるように位置する。
【図面の簡単な説明】
【０００６】

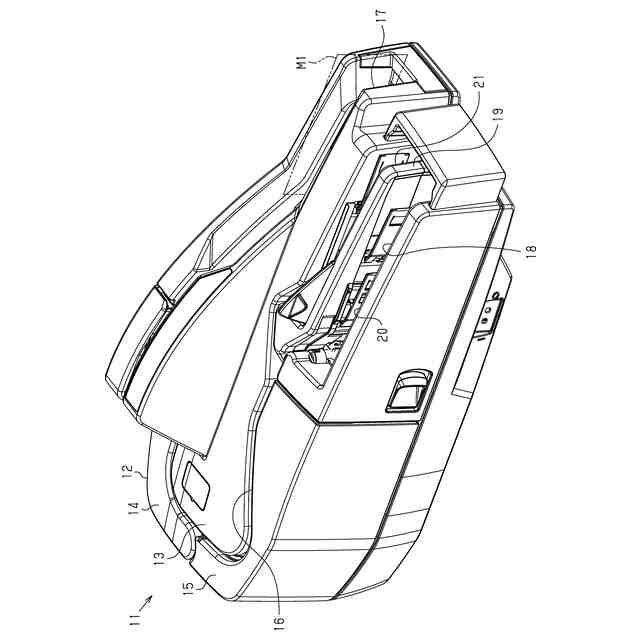

図１は、画像読取装置の一例を示す斜視図である。

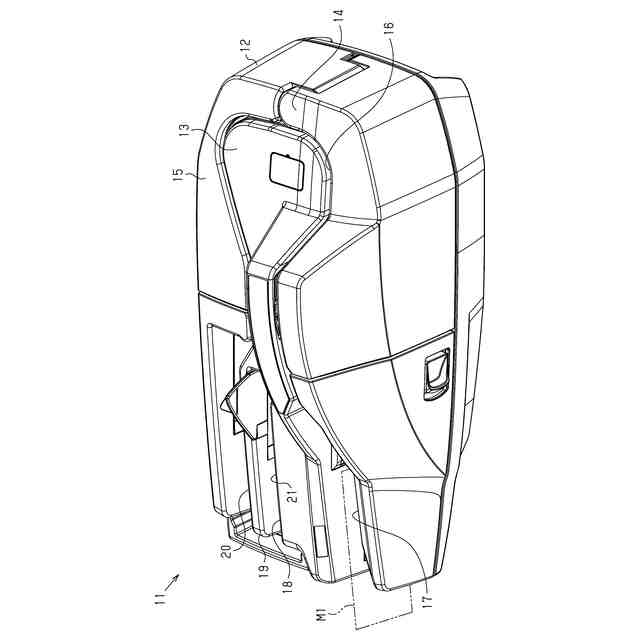

図２は、図１とは異なる角度から見た斜視図である。

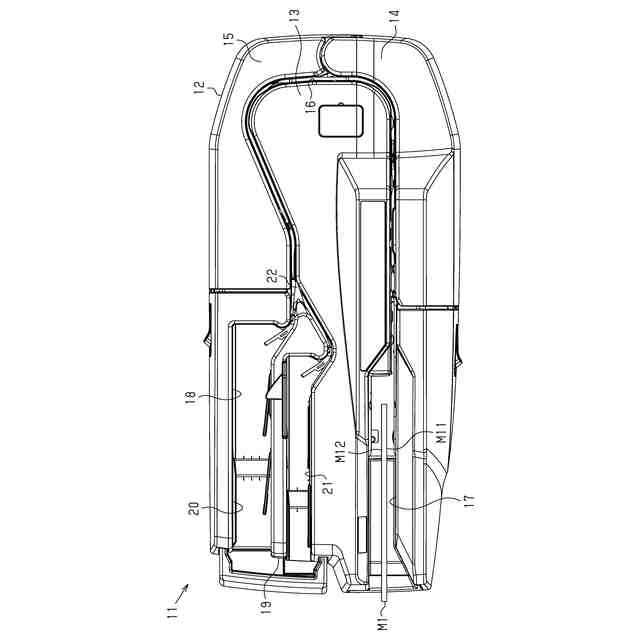

図３は、画像読取装置の上面図である。

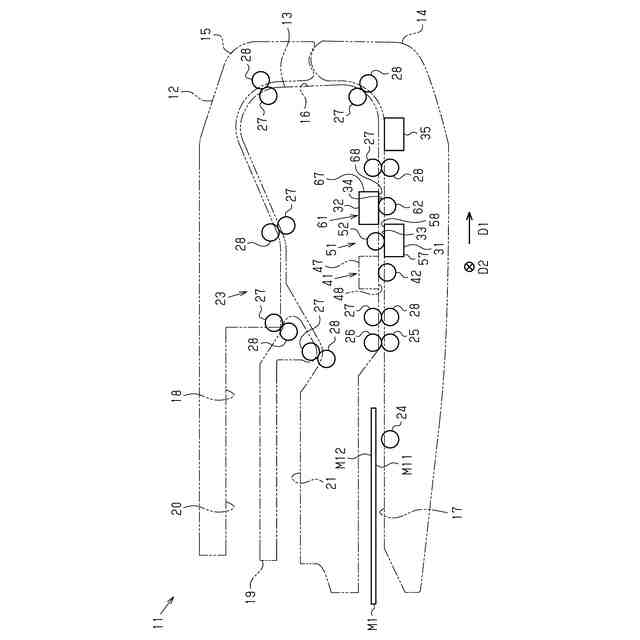

図４は、画像読取装置の内部構成を示す上面図である。

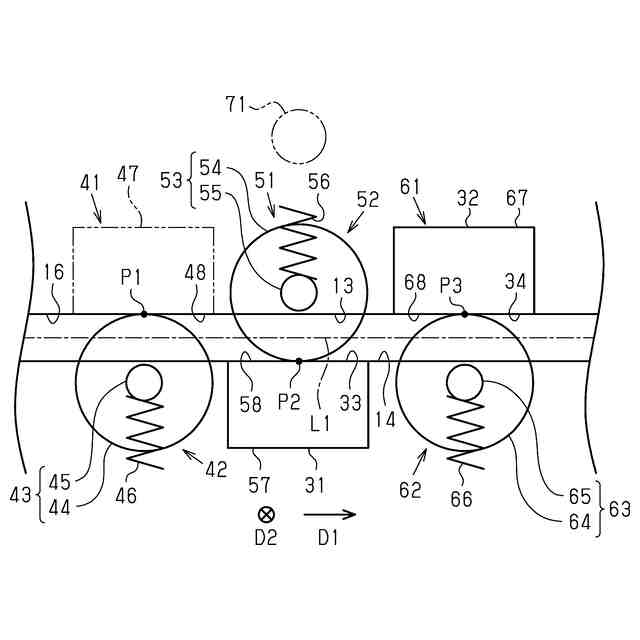

図５は、ニップ部を示す上面図である。

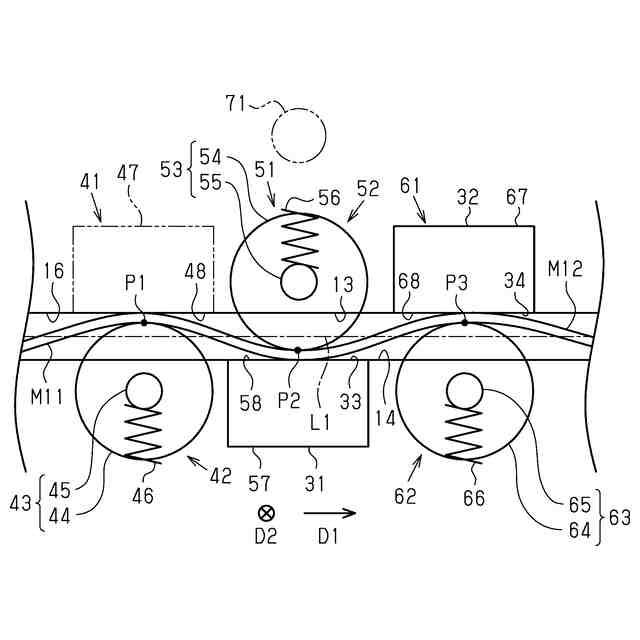

図６は、ニップ部が原稿を挟むときの上面図である。

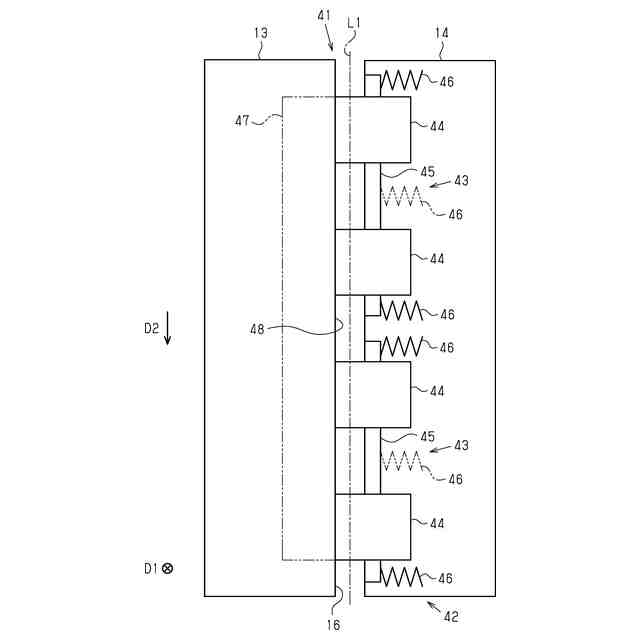

図７は、搬送方向から見た第１ニップ部の正面図である。

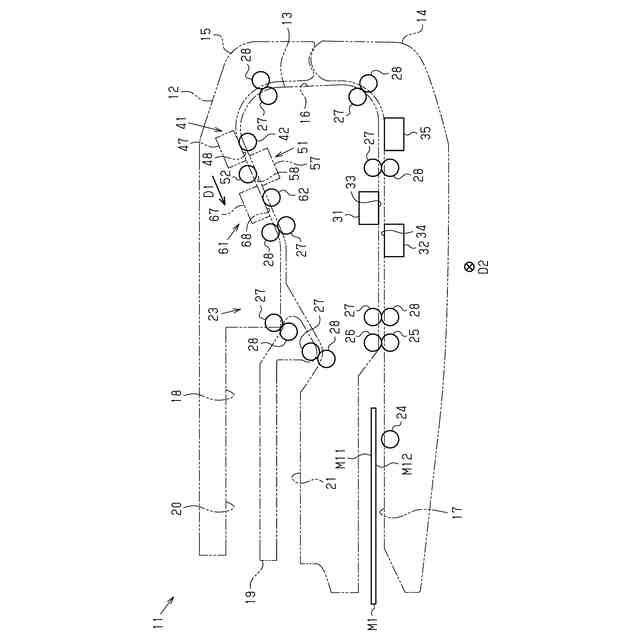

図８は、画像読取装置の変更例を示す上面図である。
図９は、図８とは異なる変更例を示す上面図である。
図１０は、第１受圧部の変更例を示す正面図である。
【発明を実施するための形態】
【０００７】
以下、画像読取装置の一例について図を参照しながら説明する。画像読取装置は、例えば、用紙、フィルムなどの原稿に印刷された文字、写真などの画像を読み取るスキャナーである。
【０００８】
＜画像読取装置＞
図１、図２、及び図３に示すように、画像読取装置１１は、筐体１２を備える。筐体１２は、画像読取装置１１が備える種々の構成を収容する。筐体１２は、種々の構成が取り付けられるフレーム、フレームを覆うカバーなどを含む。
【０００９】
筐体１２は、複数の筐体部分を有してもよい。一例では、筐体１２は、第１筐体部分１３と、第２筐体部分１４と、第３筐体部分１５とを有する。第１筐体部分１３、第２筐体部分１４、及び、第３筐体部分１５は、互いにそれぞれ連結される。
【００１０】
第１筐体部分１３は、第２筐体部分１４と第３筐体部分１５とに挟まれるように位置する。第２筐体部分１４は、第１筐体部分１３に対して回転するように取り付けられる。第２筐体部分１４が回転すると、筐体１２内が露出する。第３筐体部分１５は、第１筐体部分１３に対して回転するように取り付けられる。第３筐体部分１５が回転すると、筐体１２内が露出する。
（【００１１】以降は省略されています）
