公開番号2025100910
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025072560,2023090066
出願日2025-04-24,2017-09-29
発明の名称ひずみゲージ
出願人ミネベアミツミ株式会社
代理人弁理士法人ITOH
主分類G01B 7/16 20060101AFI20250626BHJP(測定;試験)
要約【課題】可撓性を有する基材上に形成された抵抗体を有するひずみゲージにおいて、ピンホール数を低減する。
【解決手段】本ひずみゲージは、可撓性を有する樹脂製の基材と、前記基材の一方の面に直接、金属、合金、又は、金属の化合物から形成された機能層と、前記機能層の一方の面に直接、Cr、CrN、及びCr2Nを含む膜から形成された、α-Crを主成分とする抵抗体と、を有し、前記機能層は、前記α-Crの結晶成長を促進させ、前記α-Crを主成分とする膜を成膜する機能を有し、前記抵抗体の厚さは、0.05μm以上2μm以下であり、前記機能層の厚さは、1nm以上100nm以下であり、前記基材の一方の面の表面凹凸が15nm以下である。
【選択図】図3
特許請求の範囲【請求項1】
可撓性を有する樹脂製の基材と、
前記基材の一方の面に直接、金属、合金、又は、金属の化合物から形成された機能層と、
前記機能層の一方の面に直接、Cr、CrN、及びCr

Nを含む膜から形成された、α-Crを主成分とする抵抗体と、を有し、
前記機能層は、前記α-Crの結晶成長を促進させ、前記α-Crを主成分とする膜を成膜する機能を有し、
前記抵抗体の厚さは、0.05μm以上2μm以下であり、
前記機能層の厚さは、1nm以上100nm以下であり、
前記基材の一方の面の表面凹凸が15nm以下であるひずみゲージ。
続きを表示(約 100 文字)【請求項2】
前記基材は、フィラーを含有している請求項1に記載のひずみゲージ。
【請求項3】
前記基材は、ポリイミド樹脂から形成されている請求項1又は2に記載のひずみゲージ。

発明の詳細な説明【技術分野】
【0001】
本発明は、ひずみゲージに関する。
続きを表示(約 1,200 文字)【背景技術】
【0002】
測定対象物に貼り付けて、測定対象物のひずみを検出するひずみゲージが知られている。ひずみゲージは、ひずみを検出する抵抗体を備えており、抵抗体の材料としては、例えば、Cr(クロム)やNi(ニッケル)を含む材料が用いられている。又、抵抗体は、例えば、絶縁樹脂からなる基材上に形成されている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2016-74934号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、可撓性を有する基材上に抵抗体を形成すると、抵抗体にピンホールが発生する場合がある。抵抗体に発生するピンホール数が所定値を超えると、ゲージ特性が悪化したり、ひずみゲージとして機能しなくなったりするおそれがある。
【0005】
本発明は、上記の点に鑑みてなされたもので、可撓性を有する基材上に形成された抵抗体を有するひずみゲージにおいて、ピンホール数を低減することを目的とする。
【課題を解決するための手段】
【0006】
本ひずみゲージは、可撓性を有する樹脂製の基材と、前記基材の一方の面に直接、金属、合金、又は、金属の化合物から形成された機能層と、前記機能層の一方の面に直接、Cr、CrN、及びCr

Nを含む膜から形成された、α-Crを主成分とする抵抗体と、を有し、前記機能層は、前記α-Crの結晶成長を促進させ、前記α-Crを主成分とする膜を成膜する機能を有し、前記抵抗体の厚さは、0.05μm以上2μm以下であり、前記機能層の厚さは、1nm以上100nm以下であり、前記基材の一方の面の表面凹凸が15nm以下である。
【発明の効果】
【0007】
開示の技術によれば、可撓性を有する基材上に形成された抵抗体を有するひずみゲージにおいて、ピンホール数を低減することができる。
【図面の簡単な説明】
【0008】

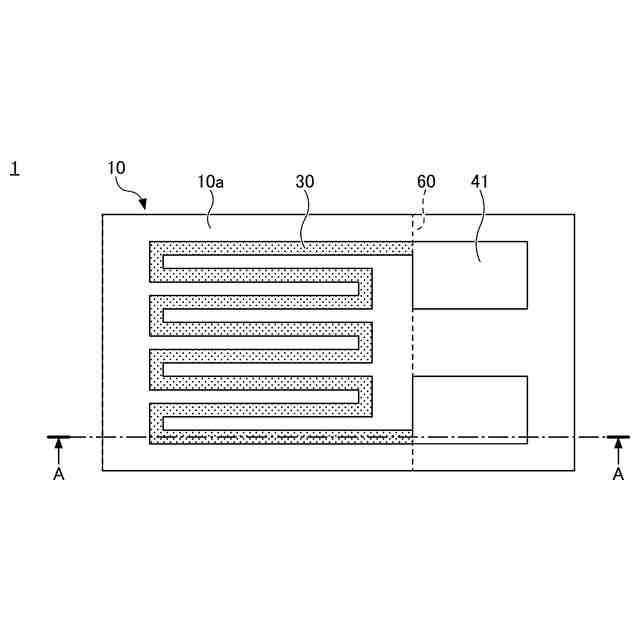

第1の実施の形態に係るひずみゲージを例示する平面図である。

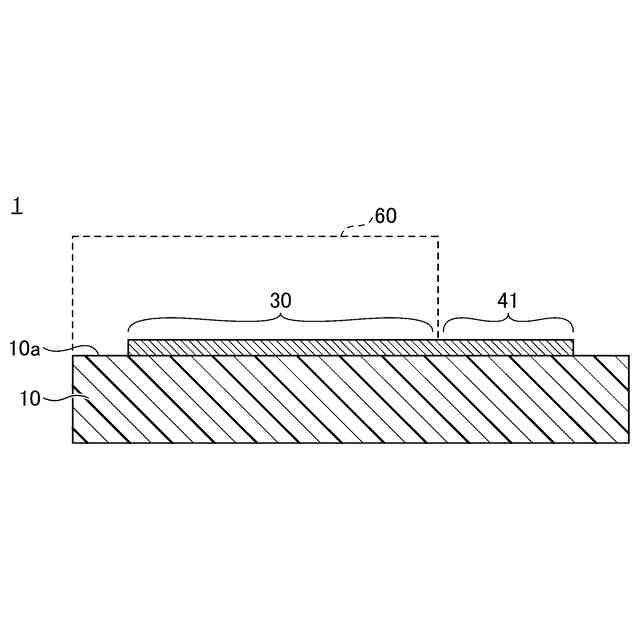

第1の実施の形態に係るひずみゲージを例示する断面図である。

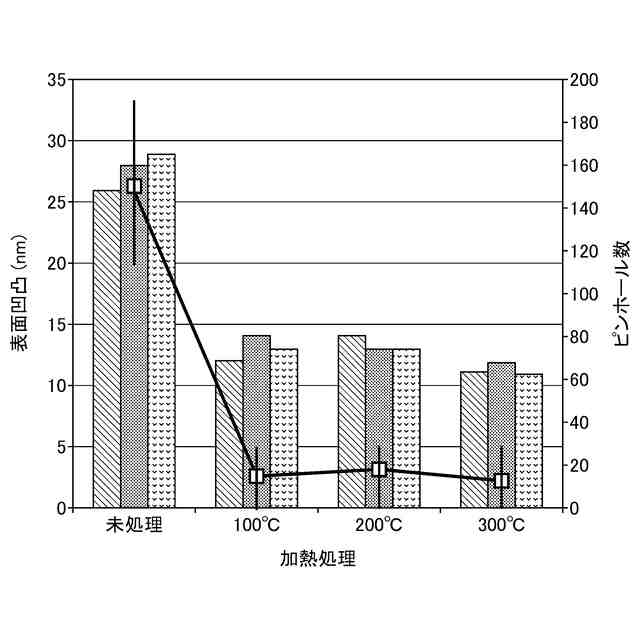

基材の表面凹凸と抵抗体のピンホール数との関係を示す図である。
【発明を実施するための形態】
【0009】
以下、図面を参照して発明を実施するための形態について説明する。各図面において、同一構成部分には同一符号を付し、重複した説明を省略する場合がある。
【0010】
〈第1の実施の形態〉
図1は、第1の実施の形態に係るひずみゲージを例示する平面図である。図2は、第1の実施の形態に係るひずみゲージを例示する断面図であり、図1のA-A線に沿う断面を示している。図1及び図2を参照するに、ひずみゲージ1は、基材10と、抵抗体30と、端子部41とを有している。
(【0011】以降は省略されています)
