公開番号2025117501
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024086676
出願日2024-05-10
発明の名称物品保管箱
出願人個人
代理人
主分類E05B 19/00 20060101AFI20250804BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】従来の技術は、ドアの外周とガス配管に1つの形態で取り付けられるものではないため、必要に応じて2種類作る必要があった。
【解決手段】
色々な物品を出し入れ自在に構成した箱本体に、ドアの外周及び/または筒状体のものに着脱自在に取り付けるべく、取付片とベルトからなる取付具を箱本体に設けてなる。
【選択図】図1
特許請求の範囲【請求項１】
色々な物品を出し入れ自在に構成した箱本体に、ドアの外周及び／または筒状体のものに着脱自在に取り付けるべく、取付片とベルトからなる取付具を箱本体に設けてなることを特徴とする物品保管箱。
続きを表示（約 450 文字）【請求項２】
前記箱本体には、物品として鍵や宅配サイズ６０・８０・１００を入れる請求項１記載の物品保管箱。
【請求項３】
前記取付場所が、ドア・ドアノブ・ガス配管・柵・枠のどれか１つであり、ベルトの長さを調整する調整具を設けてなることを特徴とする請求項１又は２記載のいずれか一項に記載の物品保管箱。
【請求項４】
前記取付片が、平板を折曲してＬ字形に形成し、前記ベルトは、薄板で折曲できるものであることを特徴とする請求項１・２又は３記載のいずれか一項に記載の物品保管箱。
【請求項５】
前記取付片に、連結孔を設けると共に、この連結孔に挿入して固定する固定具に対応する前記箱本体に連結部を設けてなることを特徴とする請求項１・２・３又は４記載のいずれか一項に記載の物品保管箱。
【請求項６】
前記箱本体に、鍵または／及び防犯カメラを設けてなることを特徴とする請求項１・２・３・４又は５記載のいずれか一項に記載の物品保管箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に改装するマンションや住宅等の工事現場において、各種改装工事業者に対して部屋の鍵を共有するための鍵や宅配される物品を保管する箱に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来の技術としては、本出願人の主人が出願した、鍵を出し入れ自在に構成した鍵箱本体に、蓋を閉じるための番号式鍵（番号回転式や番号プッシュ式の鍵）を設けると共に、戸（ドア）の外周に着脱自在に取り付けるべく係止部を設けた物。また、鍵箱本体にドアノブあるいはガス配管等に着脱自在に取り付けるべくバンド部を設けた工事現場用鍵箱がある。（特許文献１参照）
【先行技術文献】
【特許文献】
【０００３】
実開平７－１０３０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
以上述べたように従来の技術は、ドアの外周とガス配管に１つの形態で取り付けられるものではないため、必要に応じて２種類作る必要があった。
【０００５】
本発明は、このように従来の構成が有していた問題を解決しようとするもので、ドアの外周・ドアノブ・ガス配管等に、これ１つで対応でき、工事現場に限らず、大型冷凍設備倉庫のメンテナンス時のドア等色々な場所に取り付けられると共に、宅配される物品の保管を行うことを目的とする。
【課題を解決するための手段】
【０００６】
本発明は上記目的を達成するため、色々な物品を出し入れ自在に構成した箱本体に、ドアの外周及び／または筒状体のものに着脱自在に取り付けるべく、取付片とベルトからなる取付具を箱本体に設けてなること。前記箱本体には、物品として鍵や宅配サイズ６０・８０・１００を入れること。前記取付場所が、ドア・ドアノブ・ガス配管・柵・枠のどれか１つであり、ベルトの長さを調整する調整具を設けてなること。前記取付片が、平板を折曲してＬ字形に形成し、前記ベルトは、薄板で折曲できるものであること。前記取付片に、連結孔を設けると共に、この連結孔に挿入して固定する固定具に対応する前記箱本体に連結部を設けてなること。前記箱本体に、鍵または／及び防犯カメラを設けてなることを特徴とする。
【発明の効果】
【０００７】
１）、ドアの外周・ドアノブ・ガス配管・柵・枠等に着脱自在に取り付けるべく、取付具を設けてある。
２）、取付具が取付片とベルトとから構成されるため、大きな厚さのドアに対してもベルトが対応できると共に、調整具により用途が大幅に広がった。
３）、ベルトを各種ドアの厚みに対応して、特に鉄板等の薄板の場合折曲げて使用できるもので、形状を固定でき、同じ現場の各部屋に使用し易い。
４）、取付片の連結孔に雄ネジによる固定具を挿入し、箱本体の雌ネジによる連結部に固定することにより、特にドアノブ・ガス配管・柵・枠等に簡単に取り付けられる。
この時、ベルトは強度な樹脂等が望ましい。
５）、箱本体は、鍵入れの場合は小さく、宅配品を保管する場合はサイズ６０（小）・８０（中）・１００（大）に対応するものである。
６）、箱本体に鍵や防犯カメラを設けることにより、より防犯性を高めることができる。
【図面の簡単な説明】
【０００８】

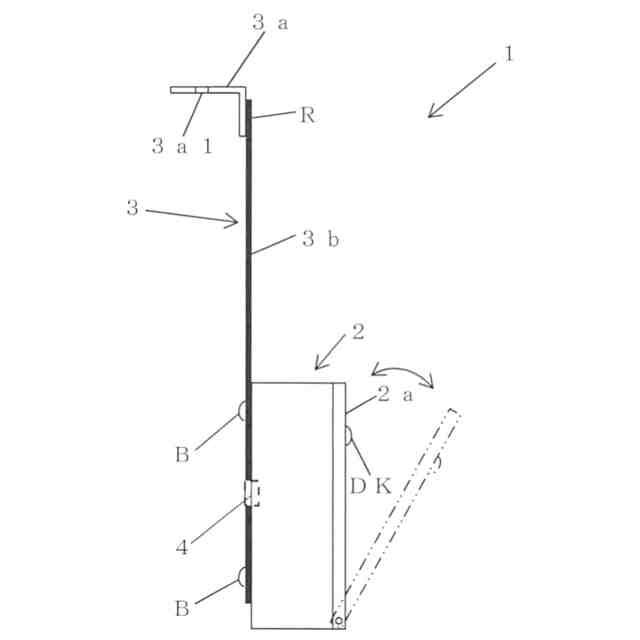

本発明の第１実施例を示す物品保管箱の側面図。
本発明の第１実施例を示す物品保管箱の正面図。

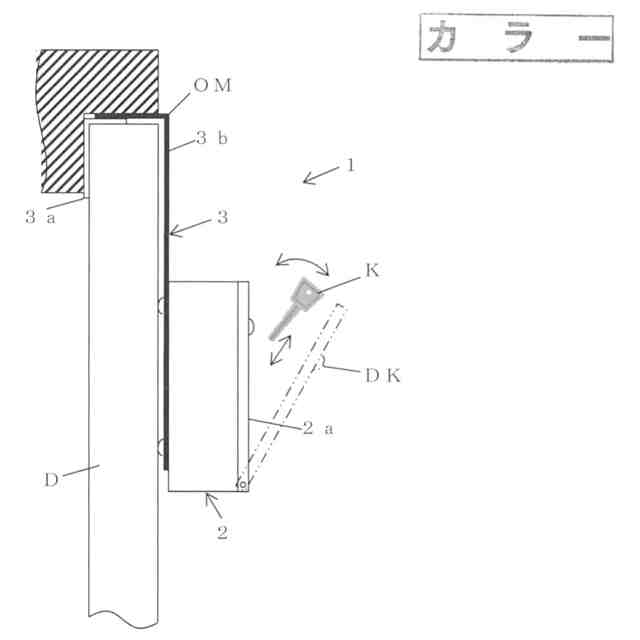

本発明の第１実施例を示す物品保管箱の第１使用状態図。

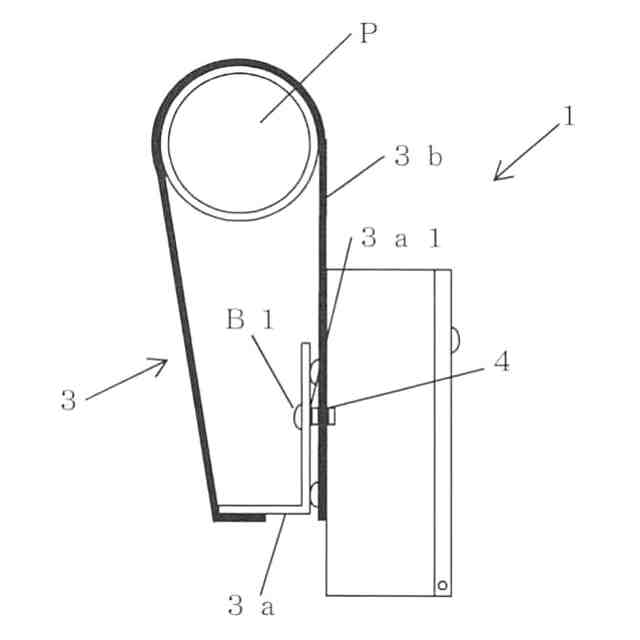

本発明の第１実施例を示す物品保管箱の第２使用状態図。
本発明の第２実施例を示す物品保管箱の側面図。

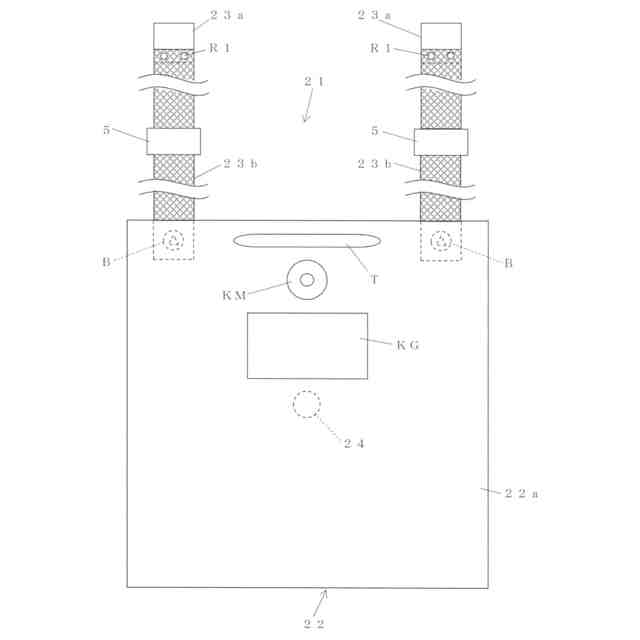

本発明の第２実施例を示す物品保管箱の正面図。
【発明を実施するための形態】
【０００９】
１は、主にはマンション等において各種改築工事現場で使用する物品保管箱である。
２は、色々な物品保管箱を出し入れ自在に構成した箱本体で、蓋２ａを閉じるためのダイヤル式鍵ＤＫを設けると共に、背面に連結部（雌ネジ）４を設けてある。
３は、厚みの異なるドアの外周やガス配管等に着脱自在に取り付けるべく、薄板状（鉄板・ステンレス板やシートベルト素材等）の折曲可能なベルト３ｂの先端に、平板を折曲してＬ字形に形成した連結孔３ａ１を設けた取付片３ａを設けた取付具で、ベルト３ｂの下部を箱本体２の背面にビスＢ（この実施例の場合４箇所で、セキュリティ効果のある特殊な三角形の穴を形成し、特殊な工具で螺設してある）にて固定するものである。
なお、ベルト３ｂの上部は取付片３ａの背面にリベットＲにて固定してある。
【００１０】
上記物品保管箱１の使用例について説明する。
例えば、マンションや住宅等のリフォーム工事現場において元受け業者が出入りする、各種改装工事業者（大工・電気・住器等）に対して、ダイヤル式鍵ＤＫの番号を連絡しておく。
つぎに、予め鍵Ｋ（ドア用等）を入れた物品保管箱１をドアＤの上端部や側端部に取り付けるべく、開戸下ドアＤの上端部に取付片３ａの先端をドアＤの内側に当て、ベルト３ｂを引っ張り、ドアＤの前面先端部角ＯＭにて下方に折り曲げて取り付け、ドアＤを閉めて終了する。
この状態で、箱本体２内に入っている鍵Ｋを各業者が出し入れして共有使用するものである。
（【００１１】以降は省略されています）
