公開番号2025117532
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024188541
出願日2024-10-25
発明の名称静磁場調整装置及び磁気共鳴イメージングシステム
出願人キヤノンメディカルシステムズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類A61B 5/055 20060101AFI20250804BHJP(医学または獣医学;衛生学)
要約【課題】静磁場分布の空間的均一性を向上することができること。
【解決手段】本実施形態に係る静磁場調整装置は、磁気共鳴イメージングに使用する静磁場の分布を調整するための磁性体を保持する複数の保持具を有する。前記複数の保持具の全部又は一部は、前記静磁場を発生する円環形状の磁石の内径側の第一空間において、前記磁石の軸方向および/または径方向に積み重ねられる。
【選択図】図7

特許請求の範囲【請求項１】
磁気共鳴イメージングに使用する静磁場の分布を調整するための磁性体を保持する複数の保持具を具備し、
前記複数の保持具の全部又は一部は、前記静磁場を発生する円環形状の磁石の内径側の第一空間において、前記磁石の軸方向および／または径方向に積み重ねられる、
静磁場調整装置。
続きを表示（約 930 文字）【請求項２】
前記軸方向および／または前記径方向の磁場の分布を検知するための磁気センサを挿入可能な第一の収容部を有する、請求項１記載の静磁場調整装置。
【請求項３】
前記複数の保持具が前記軸方向に積み重ねられる場合、
前記複数の保持具各々は、
前記軸方向に直交する第一の面に凸部を有し、
前記第一の面とは反対側にある第二の面に、他の保持具の第一の面に設けられた凸部に嵌め合い可能な凹部を有する、
請求項２記載の静磁場調整装置。
【請求項４】
前記複数の保持具が前記径方向に積み重ねられる場合、
前記複数の保持具各々は、
前記径方向に直交する第一の面に凸部を有し、
前記第一の面とは反対側にある第二の面に、他の保持具の第一の面に設けられた凸部に嵌め合い可能な凹部を有する、
請求項１記載の静磁場調整装置。
【請求項５】
前記複数の保持具が前記径方向に積み重ねられる場合、
前記複数の保持具は、前記径方向に貫通した支持具により支持される、請求項１に記載の静磁場調整装置。
【請求項６】
前記複数の保持具の間の間隔を調整するためのスペーサを積み重ね可能に支持する支持具をさらに具備する、請求項１記載の静磁場調整装置。
【請求項７】
前記複数の保持具各々は、前記保持具の表面に形成された開口に連通する、前記磁性体を収容可能な複数の第二の収容部を有する、請求項１記載の静磁場調整装置。
【請求項８】
前記複数の保持具各々には、前記複数の第二の収容部各々の開口を塞ぐための蓋が取り付けられる、請求項７記載の静磁場調整装置。
【請求項９】
前記複数の第二の収容部各々は、前記保持具の外周面、内周面、天面及び／又は底面に形成される、請求項７記載の静磁場調整装置。
【請求項１０】
前記複数の第二の収容部各々は、前記磁性体の他、前記磁性体の位置の調整及び／又は固定のためのスペーサを収容可能である、請求項７記載の静磁場調整装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書及び図面に開示の実施形態は、静磁場調整装置及び磁気共鳴イメージングシステムに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
磁気共鳴イメージングシステムでは、磁石により発生される静磁場の分布を調整するために鉄片（鉄シム）等の磁性体が使用されている。鉄片の配置場所には構造的な制約があるため、静磁場磁石の外側空間の静磁場分布を調整し難い場合がある。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１０／０２０７６３０号明細書
米国特許出願公開第２００８／０２９０８７１号明細書
米国特許出願明細書２００６／０００１４２７号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、静磁場分布の空間的均一性を向上することである。ただし、本明細書及び図面に開示の実施形態により解決しようとする課題は上記課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置づけることもできる。
【課題を解決するための手段】
【０００５】
本実施形態に係る静磁場調整装置は、磁気共鳴イメージングに使用する静磁場の分布を調整するための磁性体を保持する複数の保持具を有する。前記複数の保持具の全部又は一部は、前記静磁場を発生する円環形状の磁石の内径側の第一空間において、前記磁石の軸方向および／または径方向に積み重ねられる。
【図面の簡単な説明】
【０００６】
図１は、本実施形態に係る磁気共鳴イメージングシステムの構成例を示す図である。
図２は、本実施形態に係る架台の斜視図である。

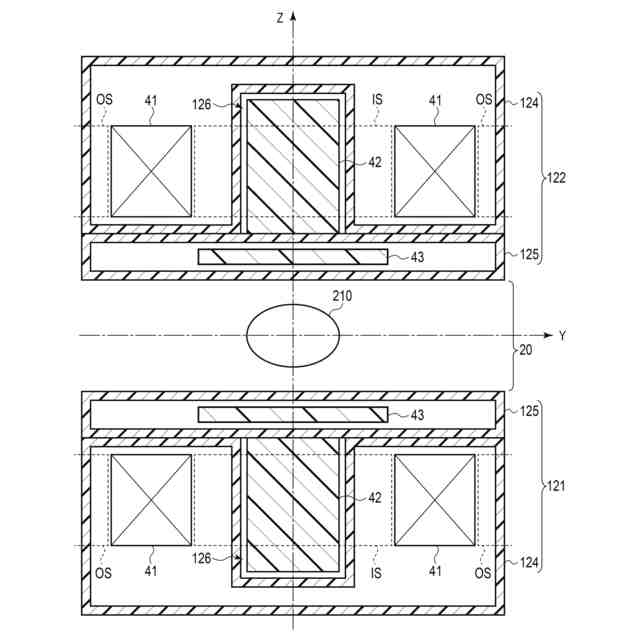

図３は、図２に示す架台のＹＺ断面の概略図である。
図４は、第１実施形態に係る静磁場調整装置の一形態の斜視図である。
図５は、第１実施形態に係る保持具の一形態の斜視図である。

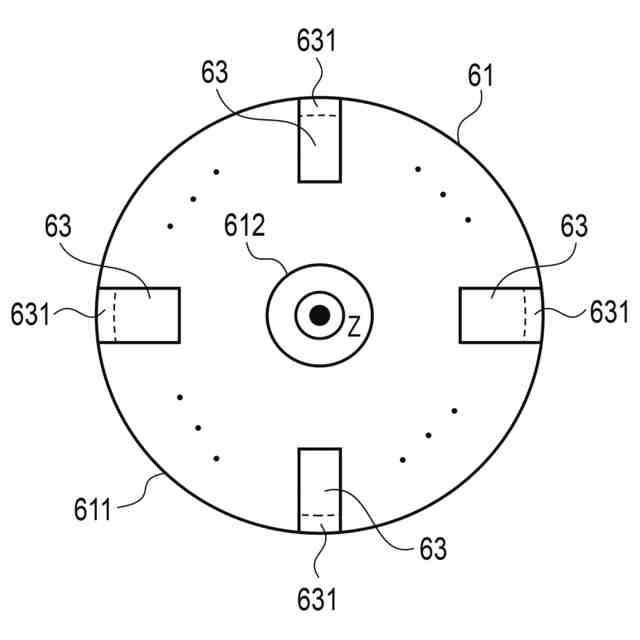

図６は、図５に示す保持具の平面図である。

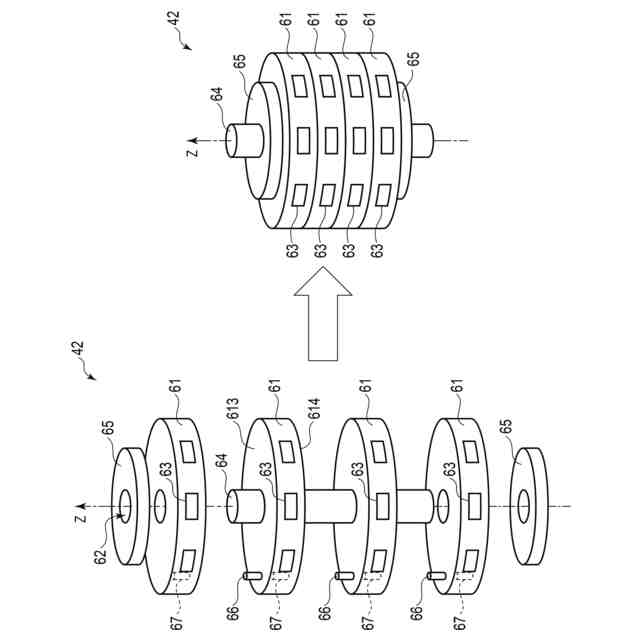

図７は、第１実施形態に係る支持具による複数の保持具の支持例を示す図である。

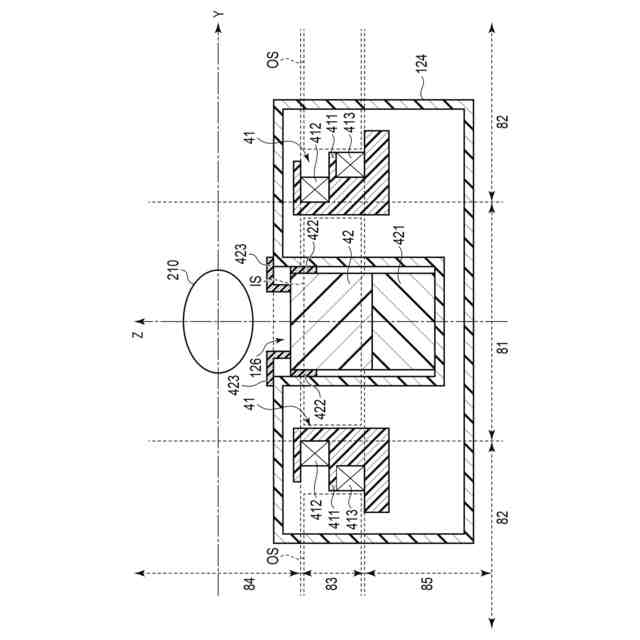

図８は、図３に示す第一筐体のＹＺ断面を示す図である。
図９は、第１実施形態に係る変形例１に係る保持具の平面図である。
図１０は、第１実施形態に係る変形例２に係る保持具の平面図である。
図１１は、第１実施形態に係る変形例３に係る保持具の平面図を示す図である。
図１２は、第１実施形態に係る変形例４に係る保持具の平面図を示す図である。
図１３は、第１実施形態に係る変形例５に係る静磁場調整装置の斜視図である。
図１４は、第１実施形態に係る変形例７に係る第一筐体のＹＺ断面を示す図である。
図１５は、第１実施形態に係る変形例８に係る第一筐体のＹＺ断面を示す図である。
図１６は、第２実施形態に係る保持具の一形態の斜視図である。
図１７は、第２実施形態に係る蓋部の内周面側の展開図である。
図１８は、第２実施形態に係る蓋付き保持具の平面図である。
図１９は、第２実施形態に係る変形例１に係る蓋付き保持具の平面図である。
図２０は、第２実施形態に係る変形例２に係る蓋付き保持具の平面図である。
図２１は、第２実施形態に係る変形例３に係る蓋付き保持具の平面図である。
図２２は、第２実施形態に係る変形例４に係る蓋付き保持具の平面図である。
図２３は、第２実施形態に係る変形例５に係る蓋付き保持具の平面図である。
図２４は、第２実施形態に係る変形例６に係る蓋付き保持具の平面図である。
図２５は、第３実施形態に係る静磁場調整装置の第１構成例の第１層を示す図である。
図２６は、第３実施形態に係る静磁場調整装置の第１構成例の第２層を示す図である。
図２７は、第３実施形態の第１構成例に係る第１層と第２層とが積層された静磁場調整装置を示す図である。
図２８は、第３実施形態に係る静磁場調整装置を巻回する場合の概念図である。
図２９は、第３実施形態に係る静磁場調整装置の第２構成例の第１層を示す図である。
図３０は、第３実施形態に係る静磁場調整装置の第２構成例の第２層を示す図である。
図３１は、第３実施形態の第２構成例に係る第１層と第２層とが積層された静磁場調整装置を示す図である。
図３２は、第３実施形態に係る静磁場調整装置の第３構成例を示す図である。
図３３は、第３実施形態に係る静磁場調整装置の第４構成例を示す図である。
図３４は、第３実施形態に係る静磁場調整装置を架台に挿入した場合の第１構成例における、超電導磁石の円筒の中心部を通る断面図である。
図３５は、第３実施形態に係る静磁場調整装置を架台に挿入した場合の第１構成例にける、超電導コイルと静磁場調整装置の位置関係を示す図である。
図３６は、第３実施形態に係る静磁場調整装置を架台に挿入した場合の第２構成例における、超電導磁石の円筒の中心部を通る断面図である。
図３７は、第３実施形態に係る静磁場調整装置を架台に挿入した場合の第２構成例にける、超電導コイルと静磁場調整装置の位置関係を示す図である。
図３８は、第３実施形態に係る静磁場調整装置を架台に挿入した場合の第３構成例にける、超電導コイルと静磁場調整装置の位置関係を示す図である。
図３９は、第３実施形態に係る静磁場調整装置への磁性体の配置支援の一例について説明する図である。
図４０は、第４実施形態に係る静磁場調整装置の一例を示す図である。
【発明を実施するための形態】
【０００７】
（第１実施形態）
以下、図面を参照しながら、本実施形態に係る静磁場調整装置及び磁気共鳴イメージングシステムについて詳細に説明する。
【０００８】

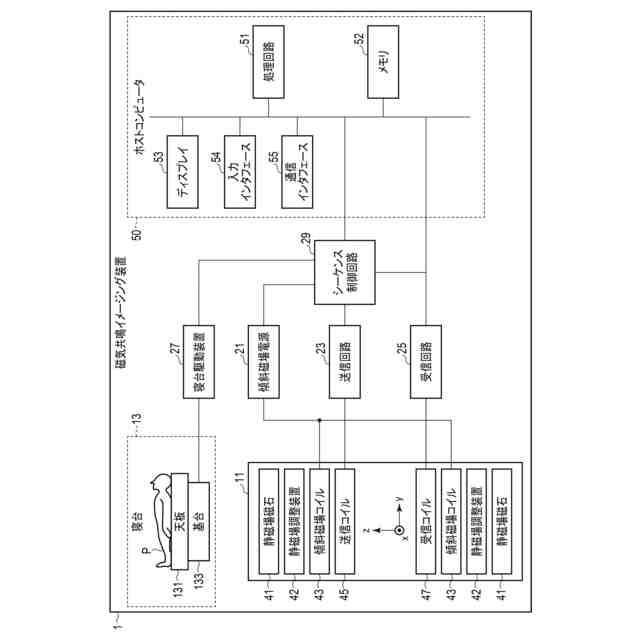

図１は、本実施形態に係る磁気共鳴イメージングシステム１の構成例を示す図である。図１に示すように、磁気共鳴イメージングシステム１は、架台１１、寝台１３、傾斜磁場電源２１、送信回路２３、受信回路２５、寝台駆動装置２７、シーケンス制御回路２９及びホストコンピュータ５０を有する。
【０００９】
図２は、本実施形態に係る架台１１の斜視図である。図２に示すように、架台１１は、下側筐体１２１と上側筐体１２２とを有する。下側筐体１２１は床面に設置される。下側筐体１２１と上側筐体１２２とは一対の連結材１２３により空間２０を空けて連結される。連結材１２３による下側筐体１２１と上側筐体１２２との支持形式は、図２に示すような一対の連結材１２３による下側筐体１２１及び上側筐体１２２の両持ち支持に限定されず、片方の連結材１２３による片持ち支持でもよい。
【００１０】
下側筐体１２１と上側筐体１２２との各々には、静磁場磁石４１、静磁場調整装置４２及び傾斜磁場コイル４３が収容される。静磁場磁石４１は、磁気共鳴イメージングに使用する静磁場を発生する円環形状を有する磁石である。静磁場磁石４１としては、例えば、永久磁石、電磁石又は超伝導磁石又はこれらのうちの２種以上の磁石の組合せ等が使用される。ここで、静磁場磁石４１の中心軸をＺ軸に規定し、Ｚ軸に対して水平に直交し且つ被検体Ｐの体軸に平行する軸をＹ軸に規定し、Ｙ軸及びＺ軸に直交する軸をＸ軸に規定する。
（【００１１】以降は省略されています）
