公開番号2025119769
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014753
出願日2024-02-02
発明の名称ショッピングカート
出願人株式会社オカムラ,東芝テック株式会社
代理人個人,個人,個人,個人
主分類G01G 19/52 20060101AFI20250807BHJP(測定;試験)
要約【課題】多くの商品を購入する際の登録処理または決済処理に対応できるショッピングカートを提供する。

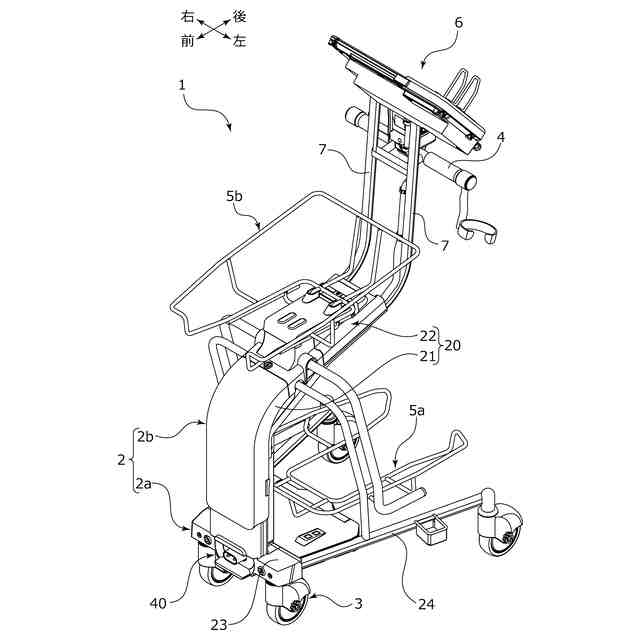

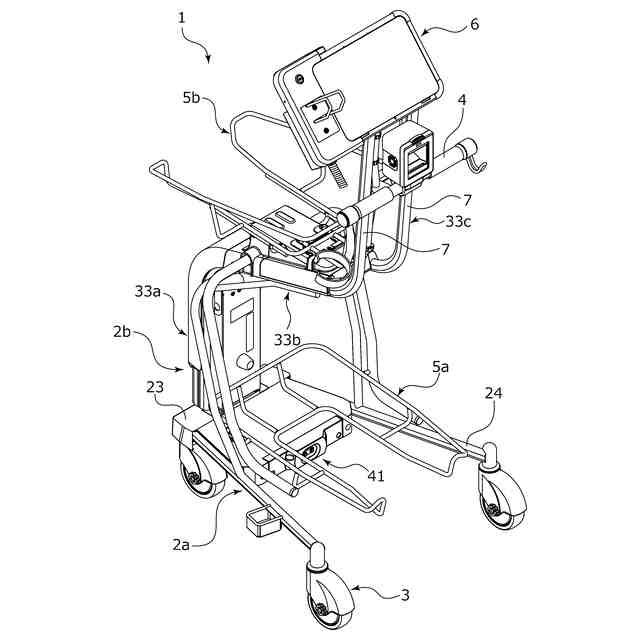

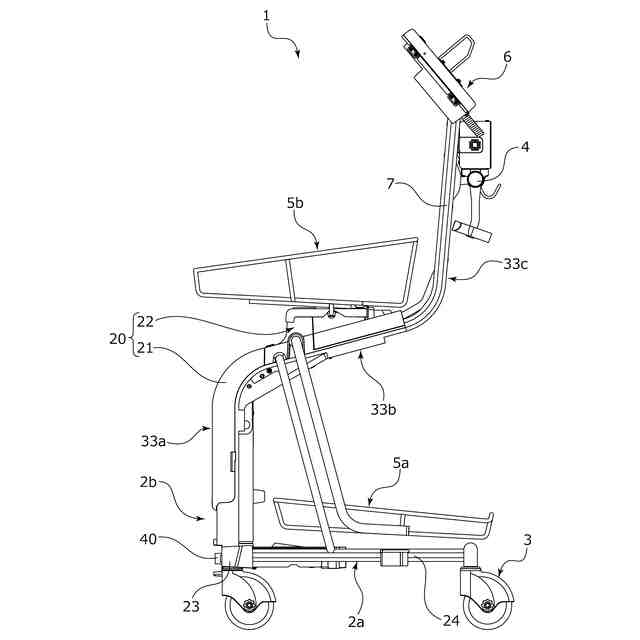

【解決手段】上部に商品の登録処理または決済処理に使用される電子機器6を搭載可能かつ下部にキャスタ3を有するカート本体2と、上段の載置部5bと下段の載置部5aと、を備えるショッピングカート1であって、上段の載置部5bと下段の載置部5aとは、それぞれ検知装置10を介してカート本体2に支持されている。
【選択図】図1
特許請求の範囲【請求項１】
上部に商品の登録処理または決済処理に使用される電子機器を搭載可能かつ下部にキャスタを有するカート本体と、上段の載置部と下段の載置部と、を備えるショッピングカートであって、
前記上段の載置部と前記下段の載置部とは、それぞれ検知装置を介して前記カート本体に支持されていることを特徴とするショッピングカート。
続きを表示（約 370 文字）【請求項２】
前記検知装置は、ストレンゲージと起歪体とを用いた荷重センサであることを特徴とする請求項１に記載のショッピングカート。
【請求項３】
前記起歪体は、長手方向の一方端が前記カート本体に接続され、他方端の上面に前記上段の載置部が接続され、他方端の下面に前記下段の載置部が接続されていることを特徴とする請求項２に記載のショッピングカート。
【請求項４】
前記起歪体は、前記上段の載置部と前記下段の載置部との上下の間において、前記カート本体の幅方向中央に一つ配置されていることを特徴とする請求項３に記載のショッピングカート。
【請求項５】
前記起歪体は、前記カート本体を構成する幅方向に離間した一対のフレームの間に配置されていることを特徴とする請求項２に記載のショッピングカート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主にスーパーマーケットやショッピングモールなどの店舗で利用されるショッピングカートに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、スーパーマーケットやショッピングモールなどの店舗においては、店舗内に設けたレジにて、店員または来店客により決済処理が行われるため、例えば、繁忙時間帯などでは決済待ちの来店客がレジに集中し、来店客を長時間待たせてしまうだけでなく、商品を登録する商品登録処理または登録された商品の決済を行う決済処理を行う店員の作業負荷が大きいという問題がある。
【０００３】
そこで、ショッピングカートに、商品情報を読取り可能な読取装置や、決済情報等を表示可能な表示装置などの電子機器と、これら電子機器に電力を供給するバッテリとを搭載し、来店客が商品を選択した際に商品情報をその場で読取ることで、レジに行かなくても決済処理を行うことができるシステムが提案されている。
【０００４】
この種のシステムに用いるショッピングカートにおいては、商品情報を読み取る読取装置と、商品の載置部に設置された検知装置とを備えている。ショッピングカートは、読取装置が商品に付されたバーコードなどを読み取った際に、データベースから同商品の値段などの情報を取得する。そして、検知装置により載置部に何かしらの物品が置かれたことを検知した場合には、載置部に置かれた商品の数量の総計に加算し、読取不良や利用者による読取忘れを防ぎ、商品の決済処理を正確に行うことができる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－７０４４１号公報（第７頁、第２図）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載されるショッピングカートは、上段の載置部にのみ検知装置を備えており、下段の載置部に置かれた商品の計量を行うことができない。そのため、下段の載置部は、ショッピングカート上で決済処理を行う商品の置き場として使用することができず、多くの商品を一度に商品を登録する場合、または決済する場合に対応できなかった。
【０００７】
本発明は、このような問題点に着目してなされたもので、多くの商品を購入する際の登録処理または決済処理に対応できるショッピングカートを提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、本発明のショッピングカートは、
上部に商品の登録処理または決済処理に使用される電子機器を搭載可能かつ下部にキャスタを有するカート本体と、上段の載置部と下段の載置部と、を備えるショッピングカートであって、
前記上段の載置部と前記下段の載置部とは、それぞれ検知装置を介して前記カート本体に支持されていることを特徴としている。
この特徴によれば、上段の載置部と下段の載置部のいずれに商品が置かれても、検知装置によりその存在を検知することができるため、上下段の載置部をいずれも有効に活用して、多くの商品を購入する際の登録処理または決済処理に対応することができる。
【０００９】
前記検知装置は、ストレンゲージと起歪体とを用いた荷重センサであることを特徴としている。
この特徴によれば、簡素な構成で上段の載置部と下段の載置部に置かれた商品の存在を統合的に検知することができる。
【００１０】

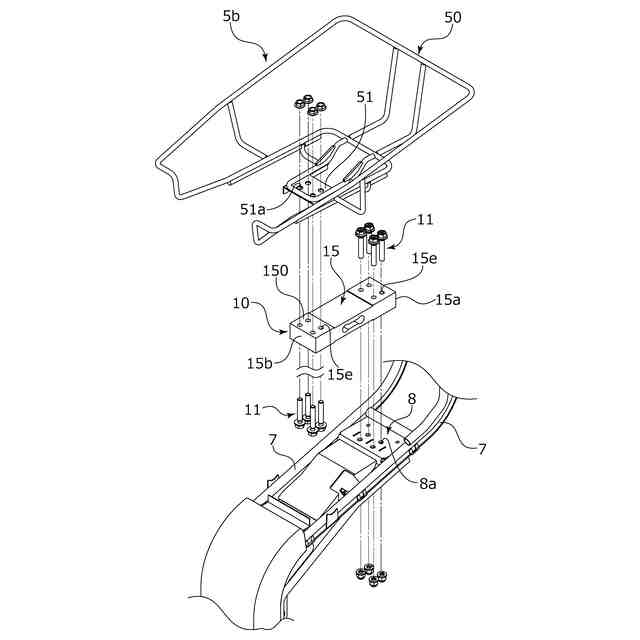

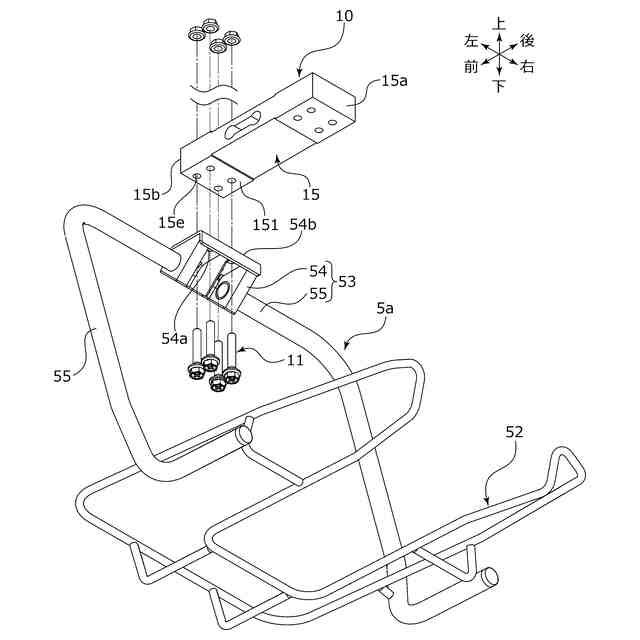

前記起歪体は、長手方向の一方端が前記カート本体に接続され、他方端の上面に前記上段の載置部が接続され、他方端の下面に前記下段の載置部が接続されていることを特徴としている。
この特徴によれば、上段の載置部の荷重と下段の載置部の荷重がどちらも荷重受本体部を介して荷重センサを構成する起歪体に直接かかることになり、簡素な構成で上段の載置部と下段の載置部に置かれた商品の存在を統合的に検知することができる。
（【００１１】以降は省略されています）
