公開番号2025119776
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014764
出願日2024-02-02
発明の名称台車
出願人株式会社オカムラ
代理人個人,個人,個人,個人
主分類B62B 3/02 20060101AFI20250807BHJP(鉄道以外の路面車両)
要約【課題】積載効率が高い台車を提供する。
【解決手段】物品を載置して走行可能な車体20と、車体20から立ち上がる左右一対の側部フレーム30,30と、を備える台車1であって、側部フレーム30は、各対向面31a,31aに上下複数の係止孔31b,31b,・・・が設けられた前後一対の支柱31,31を有し、係止孔31b,31b,・・・に選択的に係止可能な係止片341a,342aを有し物品保持部材40を取付け可能なブラケット34を備える。
【選択図】図4
特許請求の範囲【請求項１】
物品を載置して走行可能な車体と、前記車体から立ち上がる左右一対の側部フレームと、を備える台車であって、
前記側部フレームは、各対向面に上下複数の係止孔が設けられた前後一対の支柱を有し、
前記係止孔に選択的に係止可能な係止片を有し物品保持部材を取付け可能なブラケットを備えることを特徴とする台車。
続きを表示（約 580 文字）【請求項２】
前記ブラケットは、前後両端に前記係止片を有し、前記前後一対の支柱に亘って取付けられていることを特徴とする請求項１に記載の台車。
【請求項３】
前記物品保持部材には、前記ブラケットに取付けられる係合部が前後方向の一方側に寄せて設けられており、
前記ブラケットは、前後方向の一方側に寄せた位置に設けられ前記係合部が係合可能な第１被係合部と、前後方向の中央を基準として前記第１被係合部の対称位置に設けられ前記係合部が係合可能な第２被係合部と、を備えていることを特徴とする請求項１に記載の台車。
【請求項４】
前記物品保持部材は、前記左右一対の側部フレームに取付けられる前記ブラケットに亘って取付けられる棚板であり、
前記棚板は、物品載置部と、前記物品載置部の少なくとも前後一方の下部に左右方向に延びる延設部が設けられており、
前記ブラケットは、前後両側の上部に前記延設部が配置可能な下方に凹む段差部が設けられていることを特徴とする請求項１に記載の台車。
【請求項５】
前記車体には、前記支柱を挿通されて取付けられる挿通口が設けられ、
前記挿通口は、前記支柱に対する前後の隙間よりも左右の隙間が小さくなっていることを特徴とする請求項１ないし４のいずれかに記載の台車。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物品を運搬する台車に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、スーパーマーケットやコンビニエンスストア等の店舗においては、バックヤードに保管された商品を店内に運搬して品出しする際に台車が用いられる。商品のサイズは多岐に渡るため、商品サイズに合わせることができる台車が求められる場合がある。
【０００３】
例えば、特許文献１に示されるような台車は、キャスタを有する台車本体と、台車本体に取付けられる左右一対の柵と、一対の柵の間に架け渡される棚板と、を備えている。柵は、前後一対の支柱と、一対の支柱間を連結する上下複数の横木と、から構成されており、棚板は左右の柵の横木に亘って取付けられている。横木は左右一対の柵部にそれぞれ上下複数設けられているため、商品のサイズに合わせて棚板を取付ける横木を選択することで棚板の高さを変更できるようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１３４１６８号公報（第５頁、第１図）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１にあっては、横木は前後一対の支柱に対して固定的に設置されているため、調整できる棚板の高さが限定的であり、商品のサイズによっては無駄な空間が生じ、積載効率が低下する虞があった。
【０００６】
本発明は、このような問題点に着目してなされたもので、積載効率が高い台車を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、本発明の台車は、

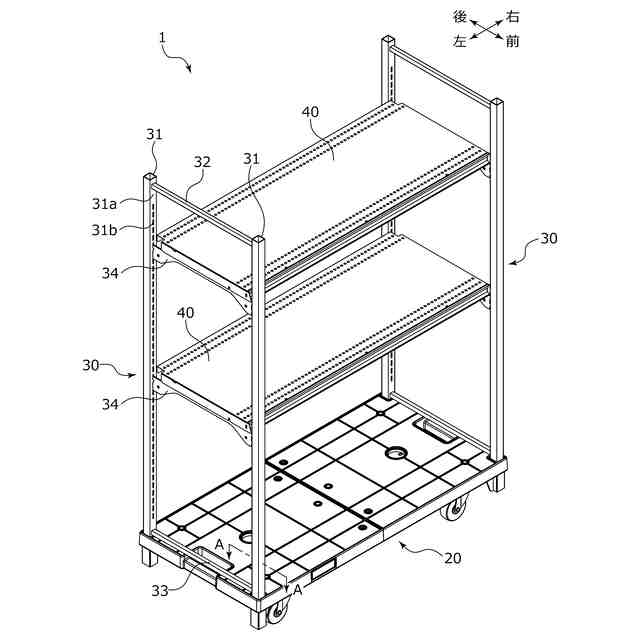

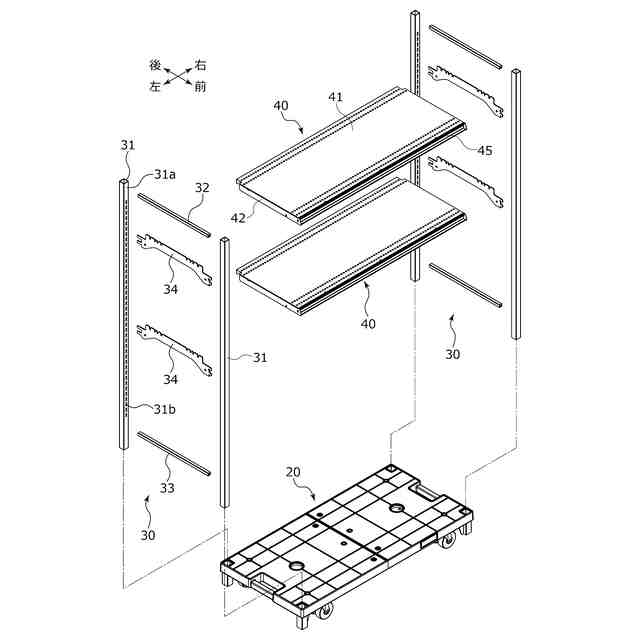

物品を載置して走行可能な車体と、前記車体から立ち上がる左右一対の側部フレームと、を備える台車であって、
前記側部フレームは、各対向面に上下複数の係止孔が設けられた前後一対の支柱を有し、
前記係止孔に選択的に係止可能な係止片を有し物品保持部材を取付け可能なブラケットを備えることを特徴としている。
この特徴によれば、係止片を係止させる係止孔を選択しブラケットを支柱に取付けることで物品保持部材の高さを自由に変更できるため、様々なサイズの荷物を運搬する際に、無駄な空間を削減でき、積載効率を高めることができる。
【０００８】
前記ブラケットは、前後両端に前記係止片を有し、前記前後一対の支柱に亘って取付けられていることを特徴としている。
この特徴によれば、ブラケットが前後一対の支柱に亘って取付けられることで重い物品保持部材を安定的に支持できる。
【０００９】

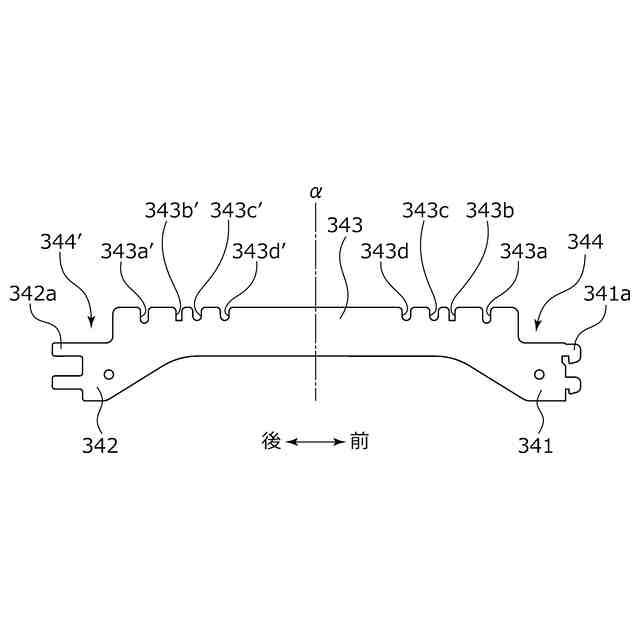

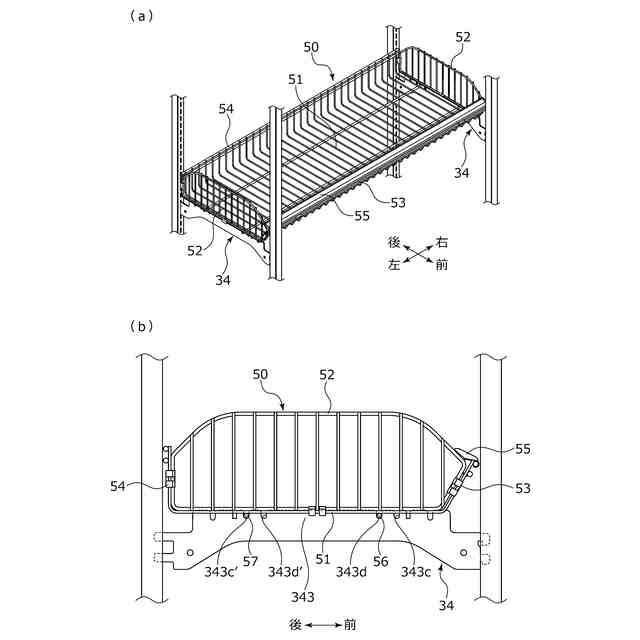

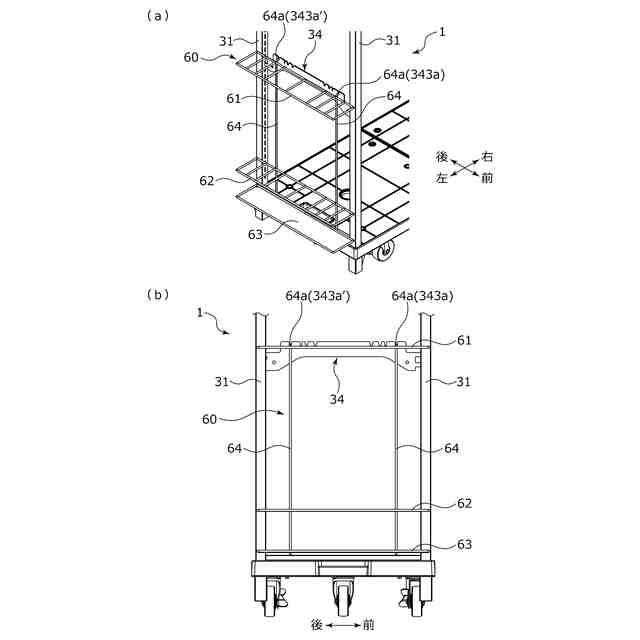

前記物品保持部材には、前記ブラケットに取付けられる係合部が前後方向の一方側に寄せて設けられており、
前記ブラケットは、前後方向の一方側に寄せた位置に設けられ前記係合部が係合可能な第１被係合部と、前後方向の中央を基準として前記第１被係合部の対称位置に設けられ前記係合部が係合可能な第２被係合部と、を備えていることを特徴としている。
この特徴によれば、ブラケットに対して物品保持部材を前後どちらの向きでも取付可能である。
【００１０】

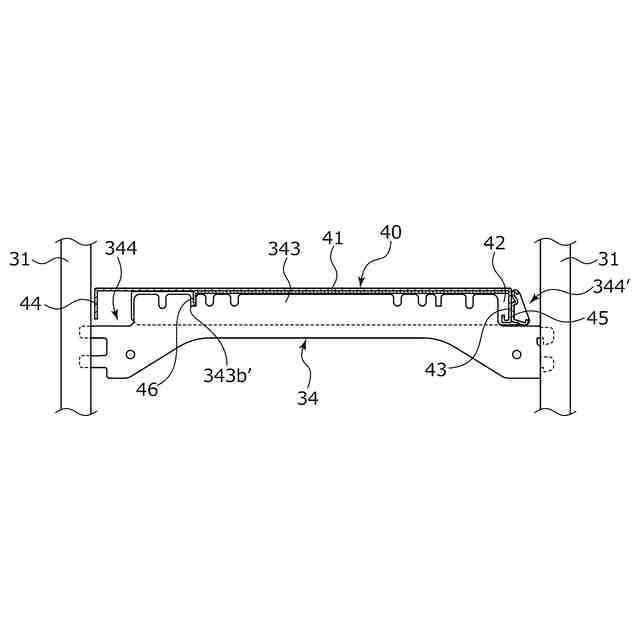

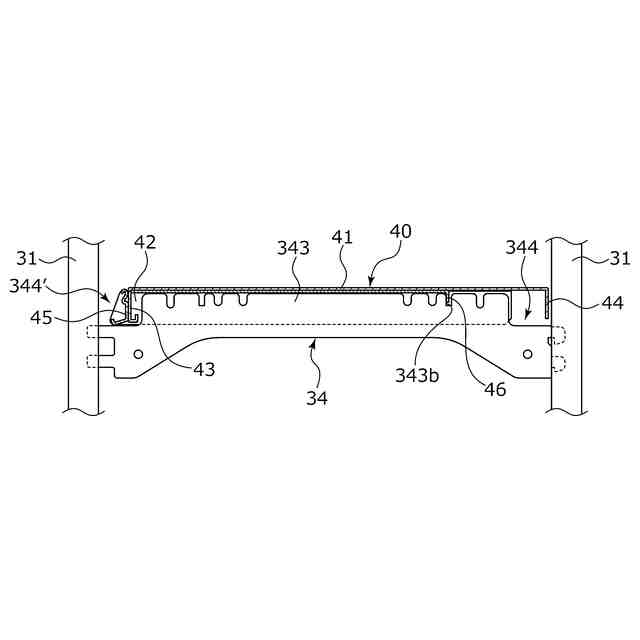

前記物品保持部材は、前記左右一対の側部フレームに取付けられる前記ブラケットに亘って取付けられる棚板であり、
前記棚板は、物品載置部と、前記物品載置部の少なくとも前後一方の下部に左右方向に延びる延設部が設けられており、
前記ブラケットは、前後両側の上部に前記延設部が配置可能な下方に凹む段差部が設けられていることを特徴としている。
この特徴によれば、棚板の前後どちらの向きでも延設部を段差部に配置して、ブラケットに延設部が干渉することなく棚板を取付けることができる。
（【００１１】以降は省略されています）
