公開番号2025119828
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014874
出願日2024-02-02
発明の名称統合式供給検査設備
出願人友立新科技股ふん有限公司
代理人個人,個人,個人
主分類B65G 47/80 20060101AFI20250807BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】統合式供給検査設備を提供する。
【解決手段】統合式供給検査設備100はテーブル10、ターンテーブル20、ガイドプレート30、外観検査装置40、分類収集装置50を有し、ターンテーブル20はテーブル10上に回転可能に設置され、ガイドプレート30はテーブル10に設置され、ターンテーブル20上方に位置し、ガイドプレート30は投入口31を有し、複数の材料1をターンテーブル20に投入し、ガイドプレート30はターンテーブル20に面したガイドセット32を有し、ガイドセット32はターンテーブル20に接触せず、順番に排列するように各材料1を案内し、外観検査装置40はテーブル10に設置され、ターンテーブル20の周縁に位置し、各材料1に対して外観検査を行い、分類収集装置50はテーブル10に設置され、ターンテーブル20の周縁に位置し、外観検査装置40の検査結果に基づき材料1を分類して収集し、本発明は供給機能と検査機能を同一の設備中に統合し、設備のコストを効果的に引き下げることができる。
【選択図】図6
特許請求の範囲【請求項１】
統合式供給検査設備であって、テーブル、ターンテーブル、ガイドプレート、外観検査装置、及び分類収集装置を有し、
前記ターンテーブルは、前記テーブル上に回転可能に設置され、
前記ガイドプレートは、前記テーブルに設置され、前記ターンテーブル上方に位置し、前記ガイドプレートは投入口を有し、複数の材料を前記ターンテーブルに投入し、前記ガイドプレートは、前記ターンテーブルに面したガイドセットを有し、前記ガイドセットは、前記ターンテーブルに接触せず、しかも順番に排列するように前記各材料を案内し、
前記外観検査装置は、前記テーブルに設置され、しかも前記ターンテーブルの周縁に位置し、前記各材料に対して外観検査を行い、
前記分類収集装置は、前記テーブルに設置され、しかも前記ターンテーブルの周縁に位置し、前記外観検査装置の検査結果に基づき、前記各材料を分類して収集することを特徴とする、
統合式供給検査設備。
続きを表示（約 1,000 文字）【請求項２】
前記統合式供給検査設備は、第一振り分けブローノズルをさらに有し、
前記第一振り分けブローノズルは、前記ガイドプレートに取り付けられ、前記ターンテーブルの辺縁から離れ、前記ターンテーブルの中心方向に向かいエアを吹き付けることを特徴とする、
請求項１に記載の統合式供給検査設備。
【請求項３】
前記統合式供給検査設備は、第二振り分けブローノズルをさらに有し、
前記第二振り分けブローノズルは、前記ガイドプレートに取り付けられ、前記ターンテーブルの辺縁に隣接し、前記ターンテーブルの中心方向に向かいエアを吹き付けることを特徴とする、
請求項２に記載の統合式供給検査設備。
【請求項４】
前記ガイドセットは、１個の中央案内部材、３個の内側案内部材、２個の外側案内部材を有し、
前記中央案内部材は、前記ターンテーブルの中央位置に面し、
前記各外側案内部材は、前記ターンテーブルの外側に面し、
前記各内側案内部材は、前記中央案内部材と前記各外側案内部材の間に位置することを特徴とする、
請求項３に記載の統合式供給検査設備。
【請求項５】
前記ガイドプレート外側には、１個の前記外側案内部材に隣接する開口を設置し、これにより前記第二振り分けブローノズルは、前記開口を通して、前記ターンテーブルの中心方向へとエアを吹き付けることを特徴とする、
請求項４に記載の統合式供給検査設備。
【請求項６】
前記第一振り分けブローノズルは、１個の前記内側案内部材に隣接することを特徴とする、
請求項４に記載の統合式供給検査設備。
【請求項７】
前記統合式供給検査設備は、前記テーブルに設置するスタンドフレームをさらに有し、
前記ターンテーブル中央には、固定部、及び前記固定部周縁を取り囲む回転部を有し、
前記ガイドプレート片側は、前記スタンドフレームに固定され、
前記ガイドプレートの反対側は、前記固定部に固定されることを特徴とする、
請求項１に記載の統合式供給検査設備。
【請求項８】
前記ガイドプレートがターンテーブルを遮蔽する面積は、前記ターンテーブルの面積の二分の一より小さいことを特徴とする、
請求項１に記載の統合式供給検査設備。
【請求項９】
前記回転部の材質は、ガラスであることを特徴とする、
請求項７に記載の統合式供給検査設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は統合式供給検査設備に関し、特に供給及び検査ターンテーブルを一つに統合した統合式供給検査設備に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ダブルターンテーブル整列式は電子部品の供給と排列に広く運用されている方式である。
この方式は、協同で作用する２個のターンテーブルを通して、もともと山になって散乱していた電子部品を、分散ターンテーブルと蓋板上のガイドラインを経ることで整理し、特定の順番に従い試験ターンテーブル上に搭載し、電子部品の外観検査作業を行うものである。
【０００３】
しかし、供給ターンテーブルと検査ターンテーブルには、高さに差がある。
材料の排列とシフトをスムーズにするためには、供給ターンテーブルと検査ターンテーブルの水平度を一致させる必要がある。
よって、設備構築段階で、供給ターンテーブルと検査ターンテーブルに対して、それぞれ水平度の正確な調整が必要であるが、これにより全体的な構築過程が煩雑になってしまっている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の通り、先行技術には、全体的な構築過程が煩雑であるという欠点がある。
【課題を解決するための手段】
【０００５】
本発明は供給機能と検査機能を同一設備中に統合し、設備コストを効果的に引き下げ、供給ターンテーブルと検査ターンテーブルの水平度をそれぞれ調整する独立調整ステップを省くことができる統合式供給検査設備に関する。
【０００６】
本発明による統合式供給検査設備は、テーブル、ターンテーブル、ガイドプレート、外観検査装置、及び分類収集装置を有し、
該ターンテーブルは、該テーブル上に回転可能に設置され、
該ガイドプレートは、該テーブルに設置され、ターンテーブル上方に位置し、ガイドプレートは投入口を有し、複数の材料をターンテーブルに投入し、ガイドプレートは、ターンテーブルに面したガイドセットを有し、ガイドセットは、ターンテーブルに接触せず、しかも順番に排列するように該各材料を案内し、
該外観検査装置は、該テーブルに設置され、しかも該ターンテーブルの周縁に位置し、該各材料に対して外観検査を行い、
該分類収集装置は、該テーブルに設置され、しかも該ターンテーブルの周縁に位置し、該外観検査装置の検査結果に基づき、該材料を分類して収集する。
【０００７】
これにより、本発明は供給機能と検査機能を同一の設備中に統合でき、このような統合設計により全体的な設備コストを効果的に引き下げ、同時に供給ターンテーブルと検査ターンテーブルの水平度をそれぞれ調整する独立調整ステップを省くことができる。
【図面の簡単な説明】
【０００８】

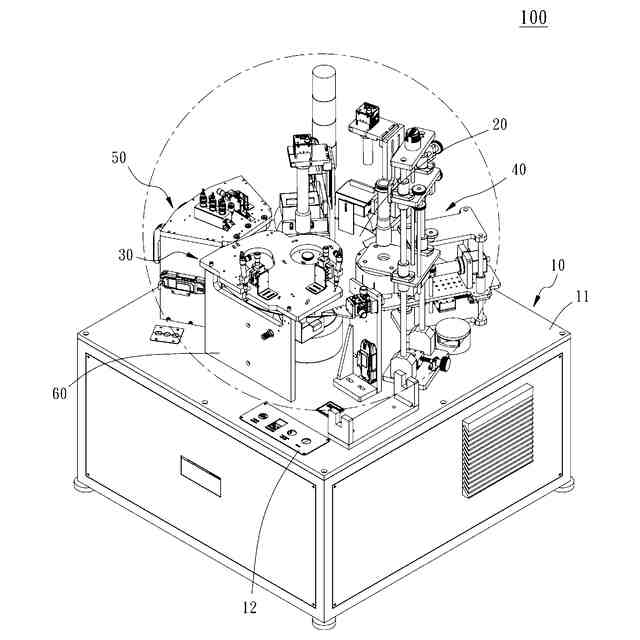

本発明による統合式供給検査設備の立体図である。
図１の局部拡大図である。

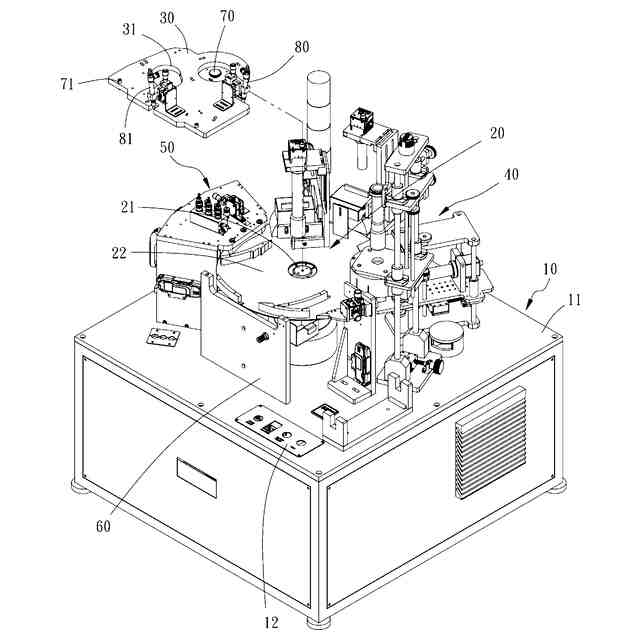

本発明による統合式供給検査設備の部分構造分解図である。

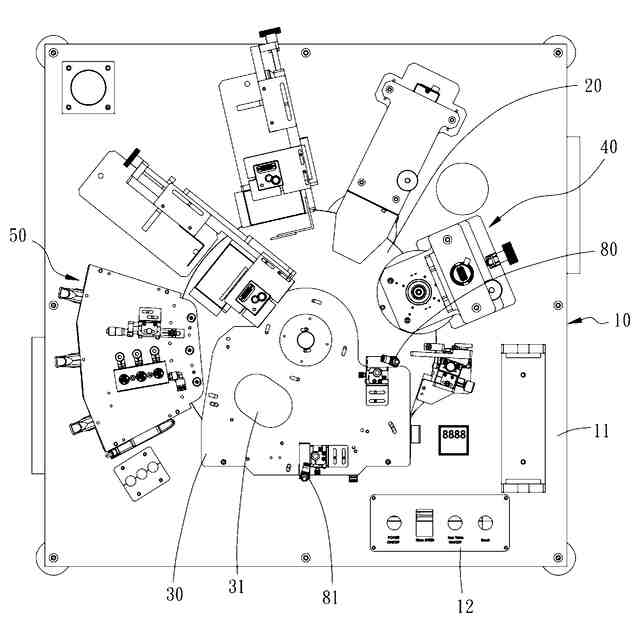

本発明による統合式供給検査設備の上視図である。

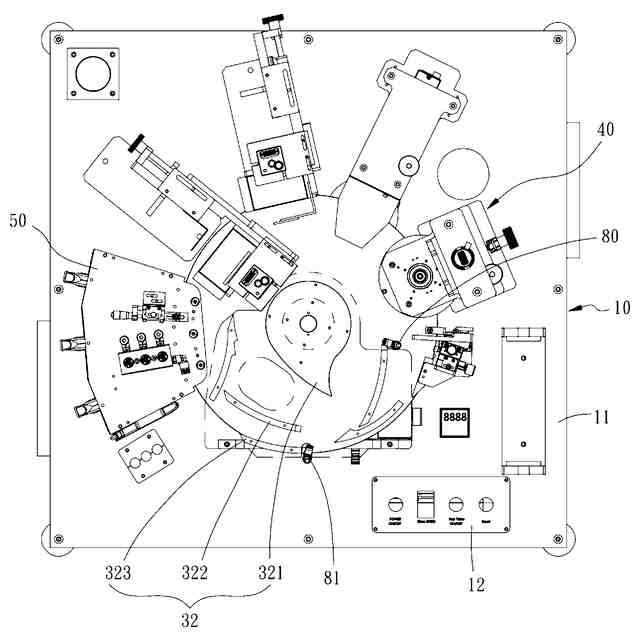

本発明による統合式供給検査設備のガイドプレート透視図である。

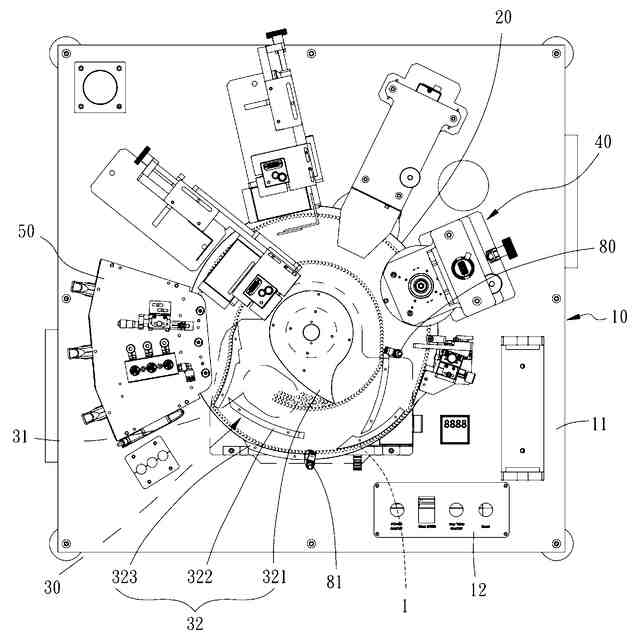

本発明による統合式供給検査設備の作動状態模式図である。
【発明を実施するための形態】
【０００９】
（一実施形態）
上述の発明内容において掲示した中心思想について説明するため、以下では具体的な実施形態を用いる。
本発明の原理をよりよく説明するため、特定の言語を用い、これら実施形態を説明する。
しかし、これは本発明の範囲を制限するものでないことは明らかである。
【００１０】
関連する技術領域の専門人員であれば、本発明の技術特徴及び本発明の原理のあらゆる応用を含む各種の修正と、さらなる改良を想起でき、また行うことができる可能性があるが、これら修正及び応用も本発明の範囲に含まれる。
また、読みやすさを考慮し、図中では部品の一部を省略し、或いは仮想線などの方式を用いて描いている。
（【００１１】以降は省略されています）
