公開番号2025123826
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019531
出願日2024-02-13
発明の名称カップ付シートラバー
出願人住友理工株式会社
代理人弁理士法人笠井中根国際特許事務所,個人,個人
主分類F16F 9/32 20060101AFI20250818BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】カップ部材とスプリング支持部との打ち当たり等に起因する異音を低減することができる、新規な構造のカップ付シートラバーを提供する。

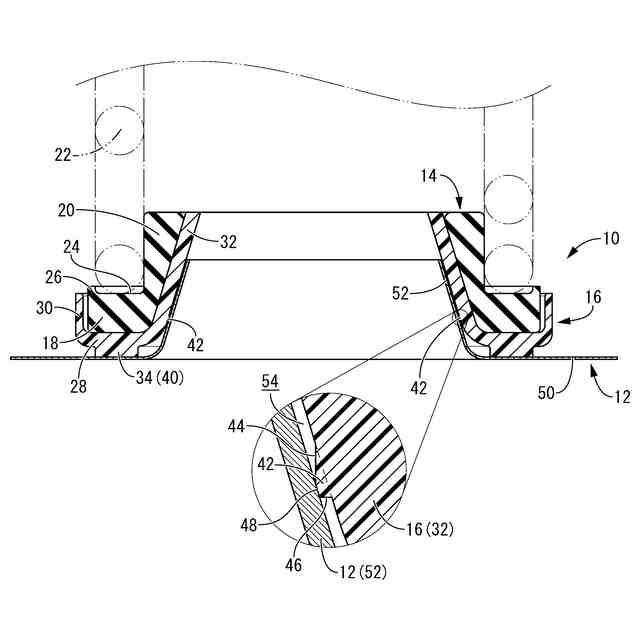

【解決手段】車両のサスペンション機構においてコイルスプリング22とスプリング支持部12との間に介装される環状のシートラバー14を備えており、シートラバー14とスプリング支持部12との間に配されるカップ部材16がシートラバー14に取り付けられているカップ付シートラバー10であって、カップ部材16は、スプリング支持部12に当接状態で重ね合わされる底壁部28の内周端部から先細筒状の周壁部32が中心軸方向に突出した構造を有しており、スプリング支持部12における先細筒状の挿入部52に対して隙間54をもって重ね合わされるカップ部材16の周壁部32には、挿入部52へ向けて突出する部分的な突起42が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
車両のサスペンション機構においてコイルスプリングとスプリング支持部との間に介装される環状のシートラバーを備えており、該シートラバーと該スプリング支持部との間に配されるカップ部材が該シートラバーに取り付けられているカップ付シートラバーであって、

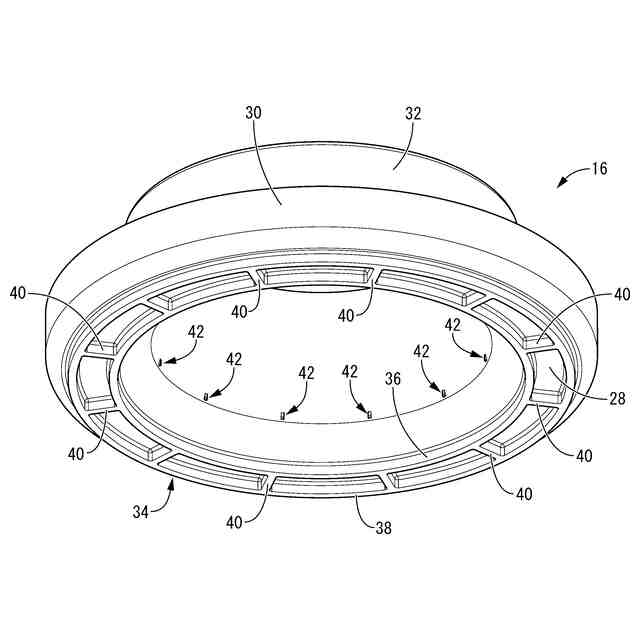

前記カップ部材は、前記スプリング支持部に当接状態で重ね合わされる底壁部の内周端部から先細筒状の周壁部が中心軸方向に突出した構造を有しており、
該スプリング支持部における先細筒状の挿入部に対して隙間をもって重ね合わされる該カップ部材の該周壁部には、該挿入部へ向けて突出する部分的な突起が設けられているカップ付シートラバー。
続きを表示（約 290 文字）【請求項２】

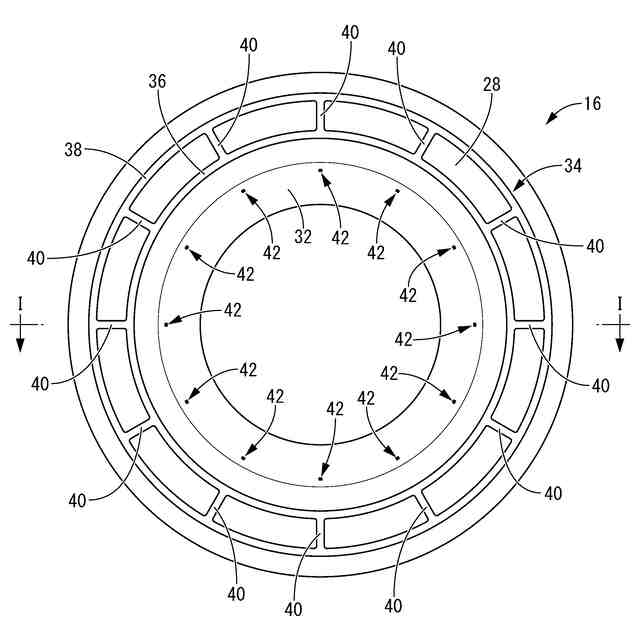

前記突起は、前記カップ部材の前記周壁部において、周方向の複数箇所に設けられている請求項１に記載のカップ付シートラバー。
【請求項３】
前記突起は、突出先端へ向けて細くなる先細形状とされている請求項１又は２に記載のカップ付シートラバー。
【請求項４】
前記突起における内周側の側面が、前記スプリング支持部と前記カップ部材の前記底壁部との重ね合わせ方向に直線的に延びている請求項３に記載のカップ付シートラバー。
【請求項５】
前記カップ部材が合成樹脂製とされている請求項１又は２に記載のカップ付シートラバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両のサスペンション機構におけるコイルスプリングとショックアブソーバのスプリング支持部との間に介装されるカップ付シートラバーに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、車両のサスペンション機構において、コイルスプリングとショックアブソーバに設けられたスプリング支持部（ショックアブソーバにおけるコイルスプリングの支持部分）との直接的な当接による打音等を防止する目的で、コイルスプリングとスプリング支持部との間に介装されるシートラバーが知られている。シートラバーは、例えば特許第６６１５８５７号公報（特許文献１）に示されているように、環状とされており、ショックアブソーバから外周へ突出するように設けられるスプリング支持部のフランジ状部に重ね合わされて、コイルスプリングの端部とスプリング支持部との間に介装される。
【先行技術文献】
【特許文献】
【０００３】
特許第６６１５８５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、シートラバーには、ばね特性の調節等を目的とするカップ部材が取り付けられる場合がある。カップ部材は、例えば、シートラバーの下面及び内周面を覆うように設けられて、スプリング支持部に重ね合わされている。
【０００５】
ところが、シートラバーとスプリング支持部との間にカップ部材が介装されていると、車両走行時の振動入力等によってカップ部材とスプリング支持部とが打ち当たる等して、異音が発生するおそれがあった。特に、カップ部材が硬質である場合には、シートラバーとスプリング支持部とがカップ部材を介さずに直接接触する場合に比して、異音が問題になり易かった。
【０００６】
本発明の解決課題は、カップ部材とスプリング支持部との打ち当たり等に起因する異音を低減することができる、新規な構造のカップ付シートラバーを提供することにある。
【課題を解決するための手段】
【０００７】
以下、本発明を把握するための好ましい態様について記載するが、以下に記載の各態様は、例示的に記載したものであって、適宜に互いに組み合わせて採用され得るだけでなく、各態様に記載の複数の構成要素についても、可能な限り独立して認識及び採用することができ、適宜に別の態様に記載の何れかの構成要素と組み合わせて採用することもできる。それによって、本発明では、以下に記載の態様に限定されることなく、種々の別態様が実現され得る。
【０００８】
第一の態様は、車両のサスペンション機構においてコイルスプリングとスプリング支持部との間に介装される環状のシートラバーを備えており、該シートラバーと該スプリング支持部との間に配されるカップ部材が該シートラバーに取り付けられているカップ付シートラバーであって、前記カップ部材は、前記スプリング支持部に当接状態で重ね合わされる底壁部の内周端部から先細筒状の周壁部が中心軸方向に突出した構造を有しており、該スプリング支持部における先細筒状の挿入部に対して隙間をもって重ね合わされる該カップ部材の該周壁部には、該挿入部へ向けて突出する部分的な突起が設けられているものである。
【０００９】
本態様に従う構造とされたカップ付シートラバーによれば、カップ部材の周壁部がスプリング支持部の挿入部に対して隙間をもって重ね合わされることから、例えば、カップ部材の周壁部とスプリング支持部の挿入部との干渉によってカップ部材の底壁部がスプリング支持部に当接しなくなる等、カップ部材のスプリング支持部に対する組付け不良の発生を防止することができる。
【００１０】
カップ部材の周壁部とスプリング支持部の挿入部との間に隙間が設けられていると、カップ部材とスプリング支持部が底壁部とスプリング支持部との重ね合わせ方向と直交する方向において位置決めされ難く、例えば車両走行時の振動入力によってカップ部材の周壁部とスプリング支持部の挿入部とが打ち当たる等して、異音が発生するおそれがある。そこで、カップ部材の周壁部から挿入部へ向けて突出する部分的な突起が設けられている。これにより、カップ部材の周壁部とスプリング支持部の挿入部とが突起を介して当接することから、スプリング支持部の挿入部に対するカップ部材の当接面積が小さくされて、カップ部材とスプリング支持部の挿入部との当接による打音等の低減が図られる。
（【００１１】以降は省略されています）
