公開番号2025126369
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022486
出願日2024-02-19
発明の名称車両用灯火装置
出願人株式会社ミツバ
代理人個人,個人,個人
主分類F21S 45/48 20180101AFI20250822BHJP(照明)
要約【課題】光源が実装される基板の発熱を効率的に外部に逃がすことができる車両用灯火装置を提供する。
【解決手段】光源が実装される基板と、基板を覆う樹脂カバーと、を備え、樹脂カバーには、外部から視て基板に近づく方向に窪んだ形状の凹部が形成され、凹部と基板との間に熱伝導材が配置されている。車両用灯火装置が車両に搭載されたときに、外部から視て基板に近づく方向は、車両の走行方向と逆方向である。凹部は、方向に対して延びる壁部により規定されるとともに、壁部が形成されていない切欠き部を有する。
【選択図】図1
特許請求の範囲【請求項１】
光源が実装された基板と、
前記基板を覆う樹脂カバーと、
を備え、
前記樹脂カバーには、外部から視て前記基板に近づく方向に窪んだ形状の凹部が形成され、
前記凹部と前記基板との間に熱伝導材が配置されている、車両用灯火装置。
続きを表示（約 410 文字）【請求項２】
前記方向は、車体の走行方向と逆方向である、請求項１に記載の車両用灯火装置。
【請求項３】
前記凹部は、前記方向に対して延びる壁部により規定されるとともに、前記壁部が形成されていない切欠き部を有する、請求項２に記載の車両用灯火装置。
【請求項４】
前記凹部は、前記基板に対向し、前記基板に沿って平面状に形成された底部を有する、請求項１に記載の車両用灯火装置。
【請求項５】
前記凹部は、前記基板に対向し、前記基板の実装状態に即した凹凸形状に形成された底部を有する、請求項１に記載の車両用灯火装置。
【請求項６】
前記凹部は、前記樹脂カバーの内面が前記基板に接触する領域を有する、請求項１に記載の車両用灯火装置。
【請求項７】
前記凹部は、車体の略水平方向に延びる溝として形成されている、請求項１に記載の車両用灯火装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯火装置に関する。
続きを表示（約 930 文字）【背景技術】
【０００２】
特許文献１には、光源が実装される基板と、当該基板が装着されるハウジングを備える車両用灯火装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３３４９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような車両用灯火装置においては、光源が実装された基板の発熱を外部に逃がす必要がある。
【０００５】
本発明は、上記問題を解決すべくなされたもので、光源が実装される基板の発熱を効率的に外部に逃がすことができる車両用灯火装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記問題を解決するために、本発明の一態様は、
光源が実装される基板と、
前記基板を覆う樹脂カバーと、
を備え、
前記樹脂カバーには、外部から視て前記基板に近づく方向に窪んだ形状の凹部が形成され、
前記凹部と前記基板との間に熱伝導材が配置されている、車両用灯火装置を提供する。
【発明の効果】
【０００７】
この発明によれば、光源が実装される基板の発熱を効率的に外部に逃がすことができる。
【図面の簡単な説明】
【０００８】

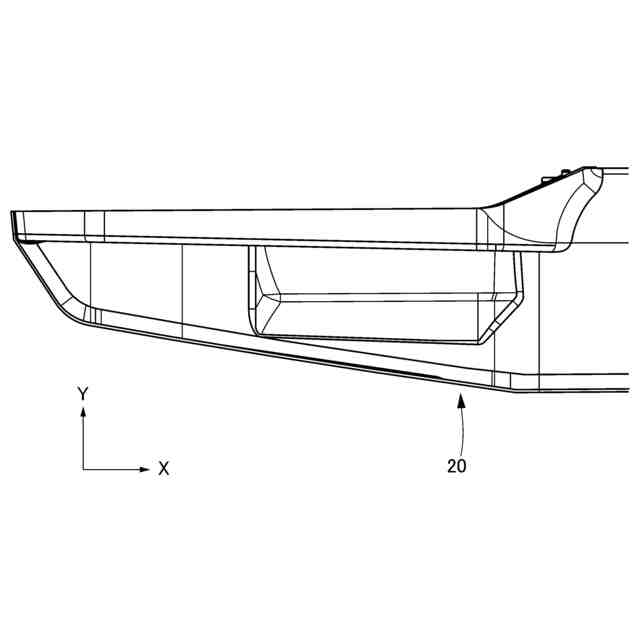

本実施例の車両用灯火装置を示す正面図である。

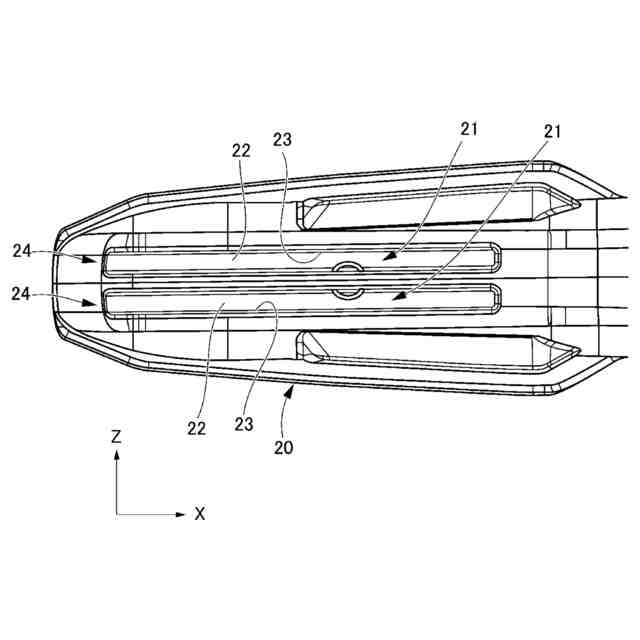

本実施例の車両用灯火装置を示す上面図である。

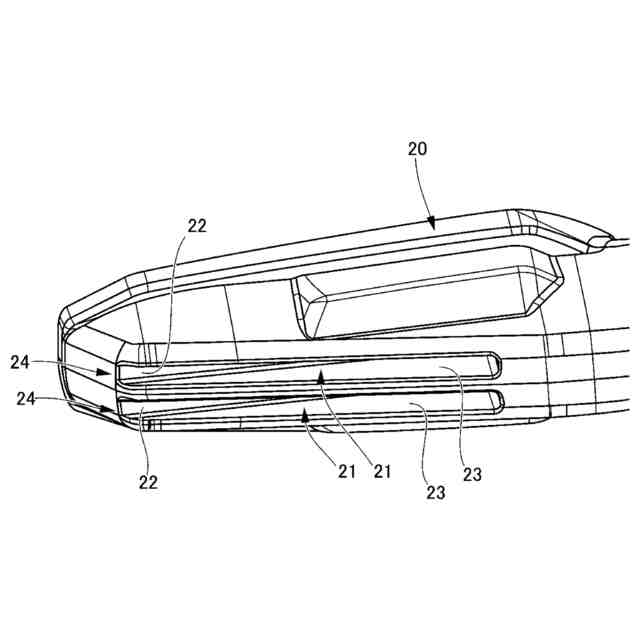

本実施例の車両用灯火装置を示す斜視図である。

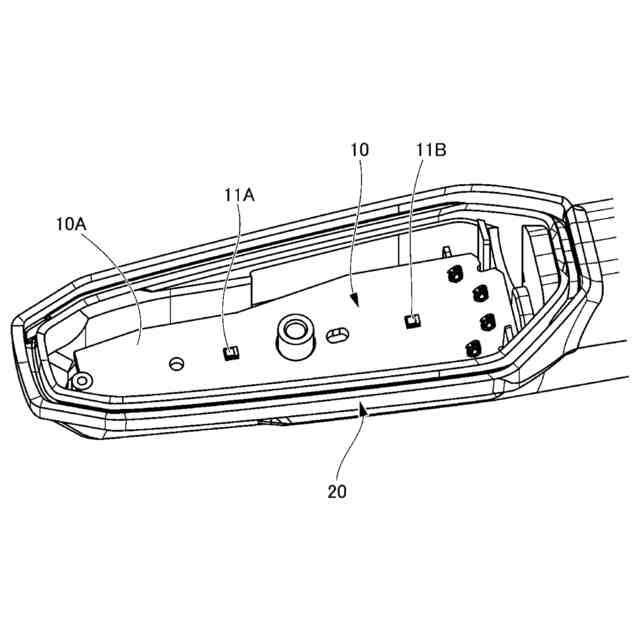

本実施例の車両用灯火装置を示す斜視図である。

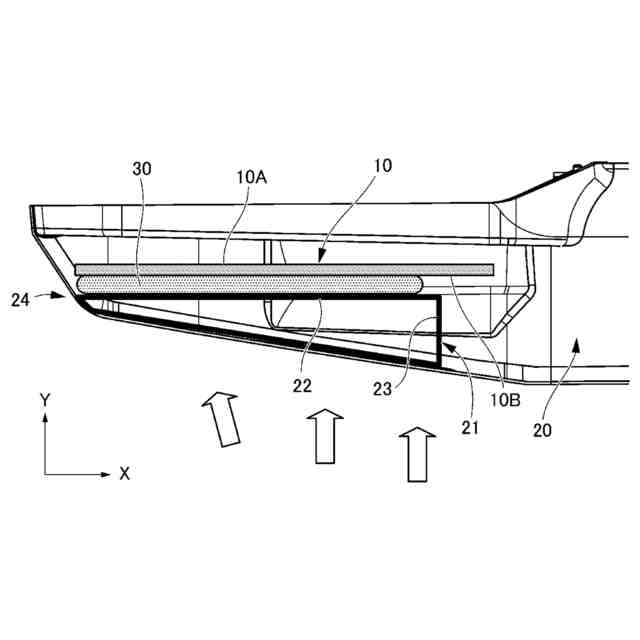

溝、基板及び熱伝導材の位置関係を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照して説明する。
【００１０】
図１は、本実施例の車両用灯火装置を示す正面図、図２は、本実施例の車両用灯火装置を示す上面図、図３及び図４は、本実施例の車両用灯火装置を示す斜視図、図５は、溝、基板及び熱伝導材の位置関係を示す図である。
（【００１１】以降は省略されています）
