公開番号2025132975
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024087068
出願日2024-05-29
発明の名称粘着剤層付きタッチセンサ、画像表示装置
出願人富士フイルム株式会社
代理人個人,個人
主分類G06F 3/041 20060101AFI20250903BHJP(計算;計数)
要約【課題】本発明は、画像表示装置に適用して黒白表示をした際に、黒表示と白表示とのコントラストに優れ、かつ、白表示の輝度低下を抑制する性能に優れる粘着剤層付きタッチセンサ、及び、上記粘着剤層付きタッチセンサを有する画像表示装置の提供を課題とする。
【解決手段】本発明の粘着剤層付きタッチセンサは、タッチセンサと、上記タッチセンサの一方の表面側に配置された粘着剤層と、を含み、上記粘着剤層が可視光吸収材を含み、上記粘着剤層が、試験Xより算出される内部吸光度A_aが0.03以下であり、かつ、パラメータXが20m^-1以上である。
【選択図】図1
特許請求の範囲【請求項１】
タッチセンサと、
前記タッチセンサの一方の表面側に配置された粘着剤層と、を含む粘着剤層付きタッチセンサであって、
前記粘着剤層が可視光吸収材を含み、
前記粘着剤層が、以下の試験Ｘより算出される内部吸光度Ａ
ａ
が０．０３以下であり、かつ、パラメータＸが２０ｍ
－１
以上である、粘着剤層付きタッチセンサ。
試験Ｘ：ＪＩＳＲ３１０６：２０１９に記載の方法で、支持白板の可視光反射率ρ
０
を得る。ＪＩＳＲ３１０６：２０１９に記載の方法で、前記支持白板と前記粘着剤とを積層してなる積層体に対し、測定光を前記積層体の前記粘着剤側に入射して可視光反射率ρ
ｘ
を得る。前記可視光反射率ρ
０
及び前記可視光反射率ρ
ｘ
から以下の式（１）により前記粘着剤層の内部吸光度Ａ
ａ
を算出する。算出された内部吸光度Ａ
ａ
及び前記粘着剤層の厚みＤ
ａ
（ｍ）から以下の式（２）によりパラメータＸ（ｍ
－１
）を算出する。
式（１）Ａ
ａ
＝－ｌｏｇ
１０
｛（ρ
ｘ
／ρ
０
）
０．５
｝
式（２）Ｘ＝Ａ
ａ
／Ｄ
ａ
続きを表示（約 470 文字）【請求項２】
前記粘着剤層の厚みが３００μｍ以下である、請求項１に記載の粘着剤層付きタッチセンサ。
【請求項３】
前記可視光吸収材が黒色顔料であり、
前記黒色顔料の含有量が、前記粘着剤層の全質量に対して５～２００質量ｐｐｍである、請求項１に記載の粘着剤層付きタッチセンサ。
【請求項４】
前記粘着剤層の厚みが３００μｍ以下であり、
前記可視光吸収材が黒色顔料であり、
前記黒色顔料の含有量が、前記粘着剤層の全質量に対して５～２００質量ｐｐｍである、請求項１に記載の粘着剤層付きタッチセンサ。
【請求項５】
請求項１～４のいずれか１項に記載の粘着剤層付きタッチセンサを有する、タッチパネル。
【請求項６】
画像表示素子と、
請求項１～４のいずれか１項に記載の粘着剤層付きタッチセンサと、を有する、画像表示装置。
【請求項７】
前記画像表示素子が有機エレクトロルミネッセンス表示素子である、請求項６に記載の画像表示装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、粘着剤層付きタッチセンサ及び画像表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、タブレット型コンピュータ及びスマートフォン等の携帯情報機器を始めとした各種の電子機器において、指又はスタイラスペンを画面に接触又は近接させる、いわゆるタッチ操作を検知するタッチセンサが用いられている。このようなタッチセンサは、通常、基材の表面に形成され、タッチ操作を検知する検知電極を有している。
【０００３】
例えば、特許文献１には、基板と、基板の少なくとも一方の表面上に設けられる導体配線とを有する導電性フィルムであって、導体配線が金属層と視認抑制層とを有し、視認抑制層が透明層とクロム含有層と透明層とをこの順に有する導電性フィルム、並びに、タッチパネルが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１８２２８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
画像表示素子にタッチセンサが積層されてなる画像表示装置において、高いコントラストを訴求する画像表示素子が用いられる例が、近年増加している。本発明者らは、特許文献１に開示されている技術を参照しながら、タッチセンサを有する画像表示装置の表示性能について鋭意検討したところ、タッチセンサを有さない画像表示装置に比べて、白と黒とを同時に表示する黒白表示をした際に、白表示部に隣接する黒表示部の輝度が増加し、コントラストが低下する傾向にあることを知見した。
【０００６】
本発明は、上記実情に鑑みて、画像表示装置に適用して黒白表示をした際に、黒表示と白表示とのコントラストに優れ、かつ、白表示の輝度低下を抑制する性能に優れる粘着剤層付きタッチセンサの提供を課題とする。また、本発明は、上記粘着剤層付きタッチセンサを有する画像表示装置の提供を課題とする。
【課題を解決するための手段】
【０００７】
本発明者は、上記課題を解決すべく鋭意検討した結果、本発明を完成させるに至った。すなわち、以下の構成により上記課題が解決されることを見出した。
【０００８】
〔１〕
タッチセンサと、上記タッチセンサの一方の表面側に配置された粘着剤層と、を含む粘着剤層付きタッチセンサであって、上記粘着剤層が可視光吸収材を含み、上記粘着剤層が、後述する試験Ｘより算出される内部吸光度Ａ
ａ
が０．０３以下であり、かつ、パラメータＸが２０ｍ
－１
以上である、粘着剤層付きタッチセンサ。
〔２〕
上記粘着剤層の厚みが３００μｍ以下である、〔１〕に記載の粘着剤層付きタッチセンサ。
〔３〕
上記可視光吸収材が黒色顔料であり、上記黒色顔料の含有量が、上記粘着剤層の全質量に対して５～２００質量ｐｐｍである、〔１〕又は〔２〕に記載の粘着剤層付きタッチセンサ。
〔４〕
上記粘着剤層の厚みが３００μｍ以下であり、上記可視光吸収材が黒色顔料であり、上記黒色顔料の含有量が、上記粘着剤層の全質量に対して５～２００質量ｐｐｍである、〔１〕～〔３〕のいずれかに記載の粘着剤層付きタッチセンサ。
〔５〕
〔１〕～〔４〕のいずれかに記載の粘着剤層付きタッチセンサを有する、タッチパネル。
〔６〕
画像表示素子と、〔１〕～〔４〕のいずれかに記載の粘着剤層付きタッチセンサと、を有する、画像表示装置。
〔７〕
上記画像表示素子が有機エレクトロルミネッセンス表示素子である、〔６〕に記載の画像表示装置。
【発明の効果】
【０００９】
本発明によれば、画像表示装置に適用して黒白表示をした際の黒表示と白表示とのコントラストに優れ、かつ、白表示の輝度低下を抑制する性能に優れる粘着剤層付きタッチセンサを提供できる。また、本発明によれば、上記粘着剤層付きタッチセンサを有する画像表示装置を提供できる。
【図面の簡単な説明】
【００１０】

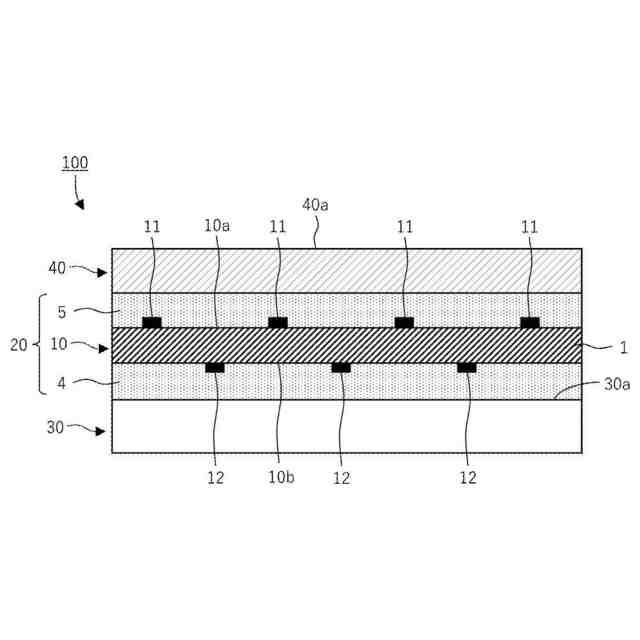

本発明の粘着剤層付きタッチセンサを有する画像表示装置の一例を模式的に示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
