公開番号2025137101
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036106
出願日2024-03-08
発明の名称フレキシブル発光装置固定用具
出願人エイテックス株式会社
代理人個人,個人
主分類F21V 19/00 20060101AFI20250911BHJP(照明)
要約【課題】フレキシブル外装の端部にエンドキャップが設けられたフレキシブル発光装置をそのエンドキャップ部分からの光漏れの発生を防止し、かつ見た目良く構造物の壁面や天井面などに固定することが可能なフレキシブル発光装置固定用具の提供。
【解決手段】フレキシブル外装の端部にエンドキャップが設けられたフレキシブル発光装置1を収容部20に収容して固定するためのフレキシブル発光装置固定用具2であって、収容部20の一部を形成する長尺の固定用部材4であり長手方向に延びる連結用穴42を有する固定用部材4に連結される終端用部材6であり、固定用部材4の連結用穴42に嵌合するピン62と、エンドキャップ11を収容する収容部60であり、固定用部材4の収容部40をその長手方向からみた断面積よりも大きな断面積の収容部60とを有する終端用部材6を含む。

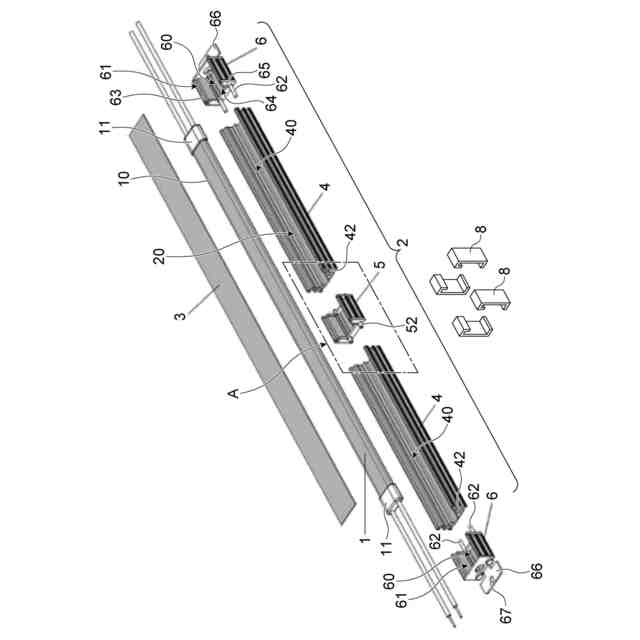

【選択図】図1
特許請求の範囲【請求項１】
フレキシブル外装の端部にエンドキャップが設けられたフレキシブル発光装置を収容部に収容して固定するためのフレキシブル発光装置固定用具であって、
前記収容部の一部を形成する長尺の固定用部材であり長手方向に延びる連結用穴を有する固定用部材に連結される終端用部材であり、前記固定用部材の連結用穴に嵌合するピンと、前記エンドキャップを収容する収容部であり、前記固定用部材の収容部をその長手方向からみた断面積よりも大きな断面積の収容部とを有する終端用部材
を含むフレキシブル発光装置固定用具。
続きを表示（約 69 文字）【請求項２】
前記固定用部材と前記終端用部材との当接部を覆うカバー部材を含む請求項１記載のフレキシブル発光装置固定用具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、可撓性を有する帯状フレキシブルＬＥＤライトなどのフレキシブル発光装置を構造物の壁面や天井面などに固定するためのフレキシブル発光装置固定用具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
回路基板上に複数のＳＭＤ（Surface Mount Device：表面実装）タイプＬＥＤ（Light Emitting Diode）を直線的に実装し点灯すると、ＬＥＤ発光方向は回路基板に対し垂線方向となるのが一般的である。この場合、回路基板を曲げが容易な帯状ＦＰＣ（Flexible Printed Circuit）で製作すれば、ＬＥＤ発光方向に湾曲可能な帯状発光モジュールができる。このような商品はテープライト（フレキシブル発光装置）として数多く作られ、市販されている（例えば、特許文献１、非特許文献１参照。）。
【０００３】
また、例えば非特許文献１に記載のように、所望の長さに切断して使用可能なテープライトを直線樹脂チャンネル等の長尺の固定用部材を用いて構造物の壁面や天井面などに固定して照明器具として用いることも行われている（例えば、非特許文献１参照。）。このとき、所望の長さに切断したテープライトの長さに応じて複数の固定用部材を用い、壁面等に固定する。
【先行技術文献】
【特許文献】
【０００４】
特許第５０３１０１１号公報
【非特許文献】
【０００５】
“ＴＭＶテープライトインドア”，［online］，エイテックス株式会社，［令和５年６月２０日検索］，インターネット＜ＵＲＬ：https://www.atex-jp.com/list/detail/1＞
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１に記載のフレキシブル発光装置は、帯状のＦＰＣの長手方向に沿って複数個のＬＥＤチップを所定間隔で実装したＬＥＤ搭載基板等をフレキシブル外装で封止したものである。フレキシブル外装の端部には軟質の合成樹脂からなるエンドキャップが設けられており、このエンドキャップ部分はフレキシブル外装部分よりも太くなっている。そのため、固定用部材を用いて固定する場合に、エンドキャップ部分が固定用部材からはみ出ることになり、光漏れの発生と見た目の悪さが問題となる。
【０００７】
そこで、本発明においては、フレキシブル外装の端部にエンドキャップが設けられたフレキシブル発光装置をそのエンドキャップ部分からの光漏れの発生を防止し、かつ見た目良く構造物の壁面や天井面などに固定することが可能なフレキシブル発光装置固定用具を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明のフレキシブル発光装置固定用具は、フレキシブル外装の端部にエンドキャップが設けられたフレキシブル発光装置を収容部に収容して固定するためのフレキシブル発光装置固定用具であって、収容部の一部を形成する長尺の固定用部材であり長手方向に延びる連結用穴を有する固定用部材に連結される終端用部材であり、固定用部材の連結用穴に嵌合するピンと、エンドキャップを収容する収容部であり、固定用部材の収容部をその長手方向からみた断面積よりも大きな断面積の収容部とを有する終端用部材を含むものである。
【０００９】
本発明のフレキシブル発光装置固定用具によれば、固定用部材の端部に終端用部材を配置し、固定用部材の長手方向に延びる連結用穴に終端用部材のピンを嵌合させることで、固定用部材と終端用部材とが横ずれすることなく一直線状に連結される。これにより、フレキシブル外装は固定用部材の収容部に収容され、エンドキャップは、固定用部材の収容部をその長手方向からみた断面積よりも大きな断面積の終端用部材の収容部に収容される。
【００１０】
また、本発明のフレキシブル発光装置固定用具は、固定用部材と終端用部材との当接部を覆うカバー部材を含むものであることが望ましい。これにより、固定用部材と終端用部材との当接部からフレキシブル発光装置の光が漏れるのを防ぐことができる。
【発明の効果】
（【００１１】以降は省略されています）
