特許ウォッチ

公開番号2025138563
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024216336
出願日2024-12-11
発明の名称導電性接着剤
出願人株式会社豊田中央研究所
代理人弁理士法人セントクレスト国際特許事務所
主分類C09J 201/02 20060101AFI20250917BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】線膨張係数が低く、高い接着強度を有し、導電性に優れた接着剤層を形成することが可能な導電性接着剤を提供すること。
【解決手段】コバルト等の遷移金属とイミダゾール類等のアゾール類とを含む配位性高分子、及び銀粒子や銅粒子、金粒子等の導電性粒子を含有することを特徴とする導電性接着剤。
【選択図】なし

特許請求の範囲【請求項１】
遷移金属とアゾール類とを含む配位性高分子、及び導電性粒子を含有することを特徴とする導電性接着剤。
続きを表示（約 190 文字）【請求項２】
前記アゾール類が、イミダゾール類、トリアゾール類、ピラゾール類、テトラゾール類及びフラザン類からなる群から選択される少なくとも１種であることを特徴とする請求項１に記載の導電性接着剤。
【請求項３】
前記導電性粒子が、銀粒子、銅粒子、金粒子及びアルミニウム粒子からなる群から選択される少なくとも１種であることを特徴とする請求項１に記載の導電性接着剤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導電性接着剤に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
半導体素子や液晶表示素子等の電子部品材料においては、様々な部材（被着体）が接着剤によって接着されている。このような電子部品材料に用いられる接着剤としては、従来から、エポキシ樹脂接着剤等のポリマー系接着剤が用いられている。しかしながら、ポリマー系接着剤は、線膨張係数が高く、金属製の被着体同士を接着した場合には、温度変化により接着部分が損傷するという問題があった。
【０００３】
そこで、特開２０２２－５３０号公報（特許文献１）には、高温高湿処理後における剥離を抑制することが可能な接着剤組成物として、（ａ）熱可塑性樹脂、（ｂ）分子内にウレタン結合とアルコキシシリル基とを有するシラン化合物、（ｃ）ラジカル重合性化合物、及び（ｄ）ラジカル重合開始剤を含有し、前記（ａ）成分、前記（ｃ）成分、前記（ｄ）成分、又は、前記（ａ）成分、前記（ｂ）成分、前記（ｃ）成分及び前記（ｄ）成分以外の成分として、（ｅ）ウレタン結合を有する化合物を含有し、硬化物の３０～９０℃における平均線膨張係数が８００ｐｐｍ／Ｋ以下である接着剤組成物が開示されており、また、前記接着剤組成物に絶縁性フィラーを添加することによって、高温高湿処理後における剥離が更に抑制されることも記載されている。しかしながら、特許文献１に記載の接着剤組成物は、絶縁性フィラーを添加した場合であっても、平均線膨張係数が金属の線膨張係数よりも大きいため、金属製の被着体同士を接着した場合に、温度変化により接着部分が損傷するという問題があった。また、絶縁性フィラーを添加することによって、接着強度が低下するという問題もあった。
【０００４】
また、配位性高分子を用いた接着剤としては、ＹａｎｙｉＺｈａｏら、ＡＣＳＮａｎｏ、２０１７年、第１１巻、３６６２～３６７０頁（非特許文献１）において、ホフマン型シアノブリッジ配位性高分子であるＮｉ（Ｈ
２
Ｏ）
２
［Ｎｉ（ＣＮ）
４
］・４Ｈ
２
Ｏを用いた接着剤が検討されており、前記Ｎｉ（Ｈ
２
Ｏ）
２
［Ｎｉ（ＣＮ）
４
］・４Ｈ
２
Ｏの板状結晶のナノフレークをペースト化して用いることによって、ガラスやプラスチック、金属等の被着材を接着できることが開示されている。しかしながら、固体粉末を含有するペースト状の接着剤は、乾燥等により溶媒を除去した後、接着剤層に空隙が形成されやすいため、接着強度が十分ではないという問題があった。
【０００５】
また、特許文献１に記載の接着剤組成物や非特許文献１に記載の接着剤は、導電性も不十分であり、線膨張係数が異なる材料間の接着であって、高い接着強度及び高い導電性が要求される接着には不向きであった。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－５３０号公報
【非特許文献】
【０００７】
ＹａｎｙｉＺｈａｏら、ＡＣＳＮａｎｏ、２０１７年、第１１巻、３６６２～３６７０頁
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、上記従来技術の有する課題に鑑みてなされたものであり、線膨張係数が低く、高い接着強度を有し、導電性に優れた接着剤層を形成することが可能な導電性接着剤を提供することを目的とする。
【課題を解決するための手段】
【０００９】

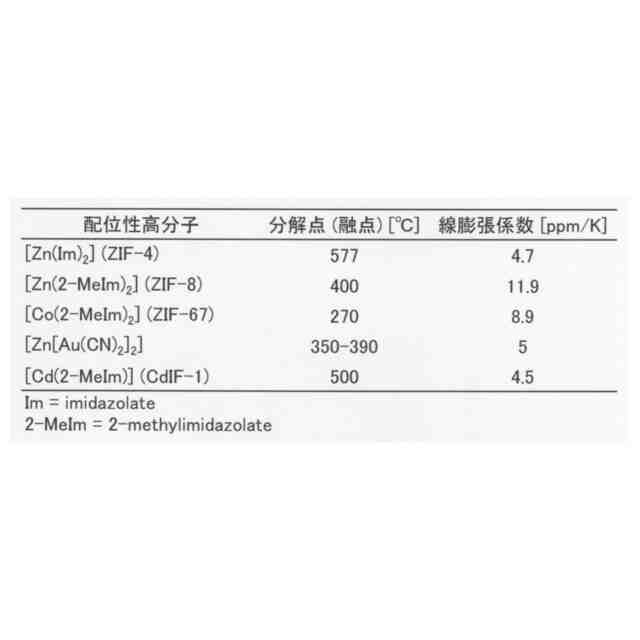

本発明者らは、上記目的を達成すべく鋭意研究を重ねた結果、遷移金属とアゾール類とを含む、金属有機構造体（ＭＯＦ）等の配位性高分子、及び導電性粒子を含有する導電性接着剤を用いることによって、線膨張係数が低く、高い接着強度を有し、導電性に優れた接着剤層を形成できることを見出し、本発明を完成するに至った。
【００１０】
すなわち、本発明は以下の態様を提供する。
［１］遷移金属とアゾール類とを含む配位性高分子、及び導電性粒子を含有する、導電性接着剤。
［２］前記アゾール類が、イミダゾール類、トリアゾール類、ピラゾール類、テトラゾール類及びフラザン類からなる群から選択される少なくとも１種である、［１］に記載の導電性接着剤。
［３］前記導電性粒子が、銀粒子、銅粒子、金粒子及びアルミニウム粒子からなる群から選択される少なくとも１種である、［１］又は［２］に記載の導電性接着剤。

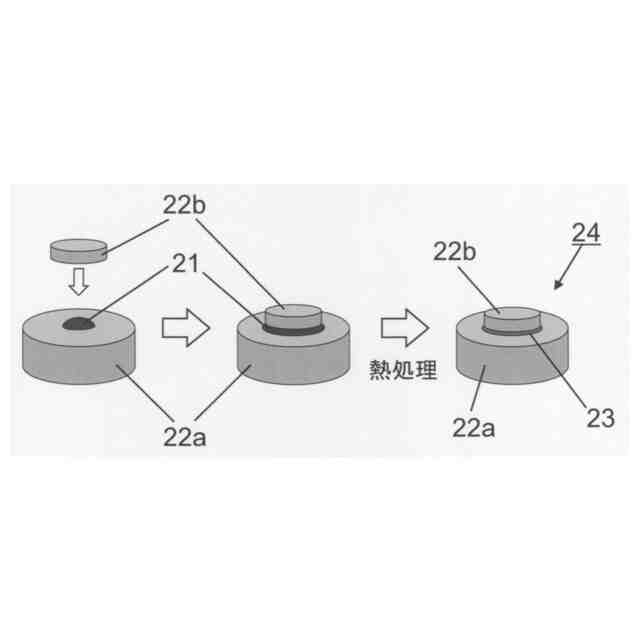

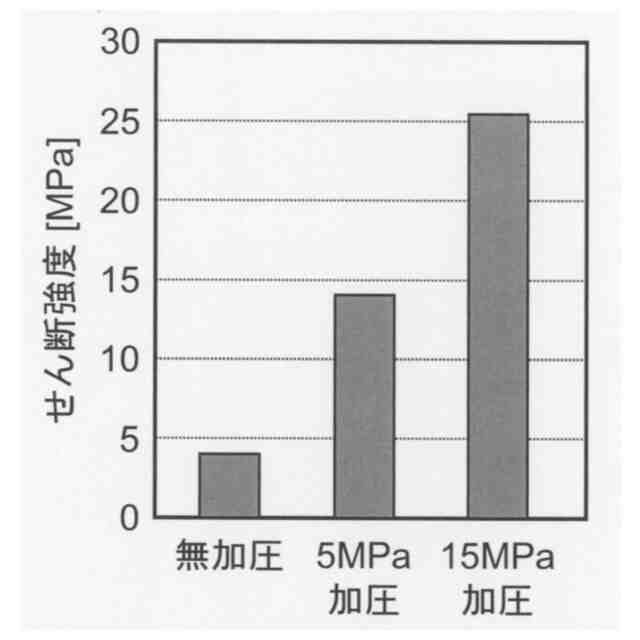

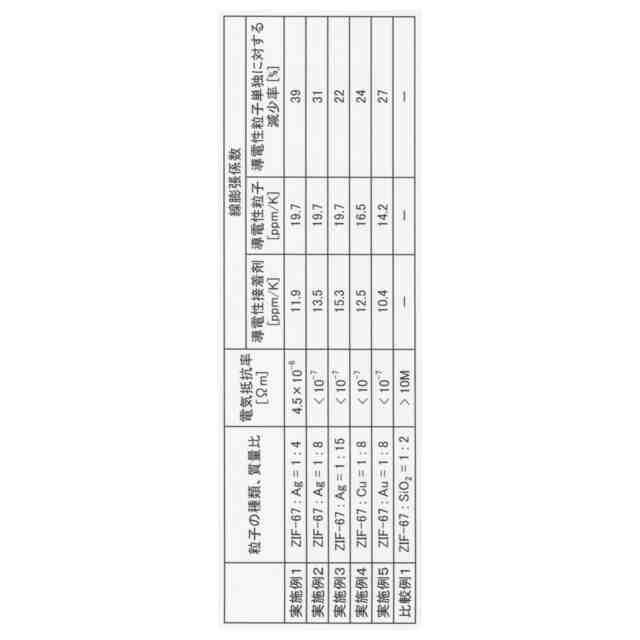

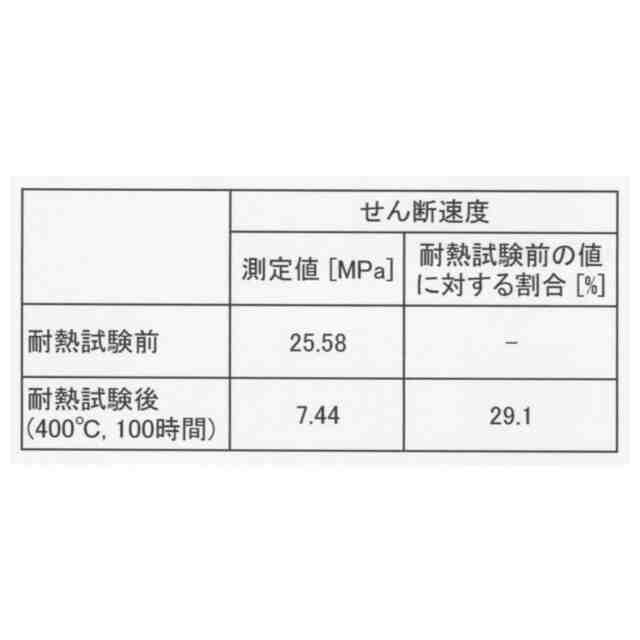

（【００１１】以降は省略されています）

関連特許
