公開番号2025139038
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037755
出願日2024-03-12
発明の名称調理用ガス窯
出願人個人
代理人個人
主分類A21B 5/00 20060101AFI20250918BHJP(ベイキング;生地製造または加工の機械あるいは設備;ベイキングの生地)
要約【課題】被調理物を熱効率良く、短時間に焼くのに好適な調理用ガス窯に関する。

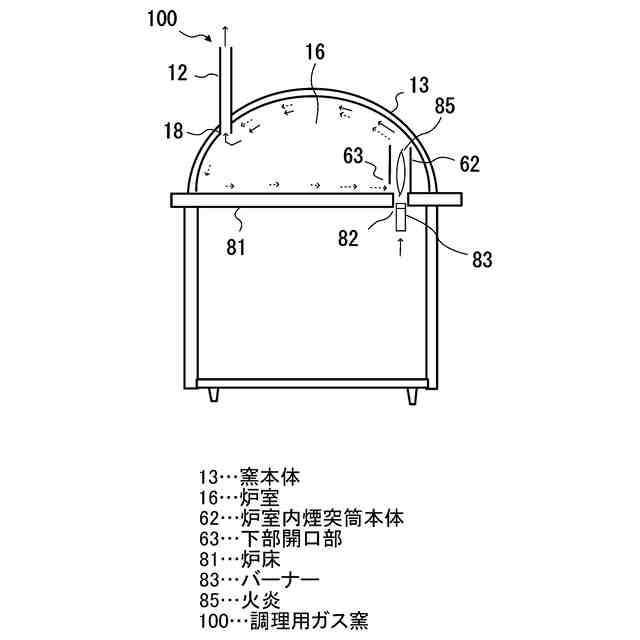

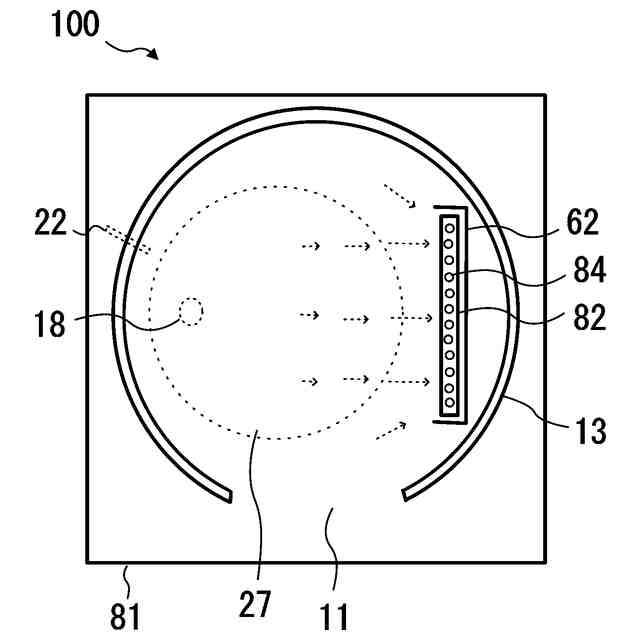

【解決手段】炉床81と、入口を有する炉室16を前記炉床上に形成する窯本体13と、前記炉室内に火炎85を発生させるバーナー83と、を備え、被調理物は前記炉室内の前記炉床の上面の被調理物領域に置かれる調理用ガス窯100であって、上端および下端が開口し、筒側面下部に下部開口部63を有する筒状の炉室内煙突筒本体62を更に備え、前記炉室内煙突筒本体は、前記バーナーが発生させる火炎を囲み、前記下端が前記炉床に接しまたは近接し、前記下部開口部が前記被調理物領域に面するように配置される調理用ガス窯。
【選択図】図2
特許請求の範囲【請求項１】
炉床と、
入口を有する炉室を前記炉床上に形成する窯本体と、
前記炉室内に火炎を発生させるバーナーと、を備え、
被調理物は前記炉室内の前記炉床の上面の被調理物領域に置かれる調理用ガス窯であって、

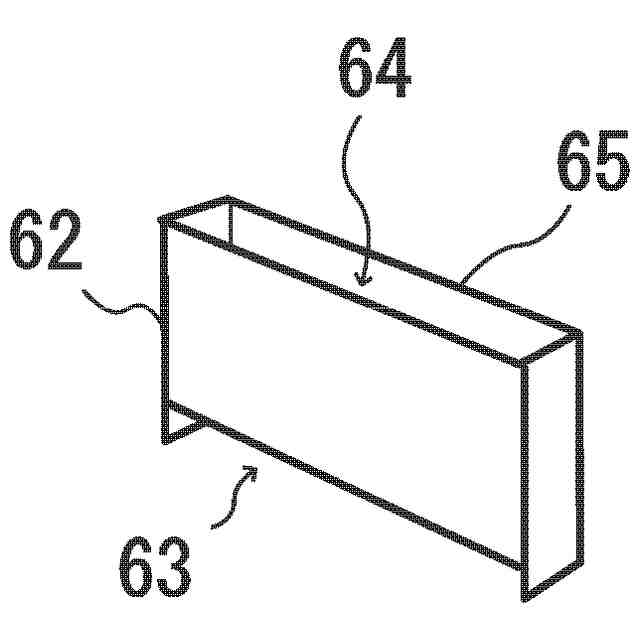

上端および下端が開口し、筒側面下部に下部開口部を有する筒状の炉室内煙突筒本体を更に備え、
前記炉室内煙突筒本体は、前記バーナーが発生させる火炎を囲み、前記下端が前記炉床に接しまたは近接し、前記下部開口部が前記被調理物領域に面するように配置されることを特徴とする調理用ガス窯。
続きを表示（約 540 文字）【請求項２】
前記炉室内煙突筒本体は、前記下部開口部の上方の筒側面に光が通過する光通過部を有することを特徴とする請求項１に記載の調理用ガス窯。
【請求項３】

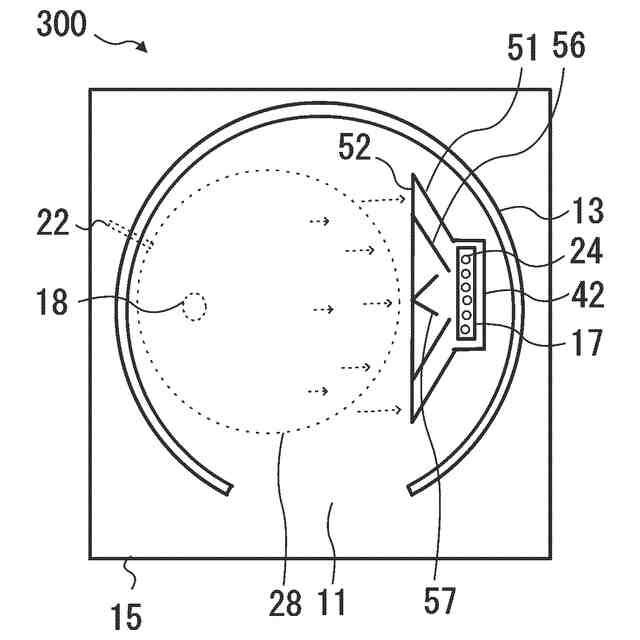

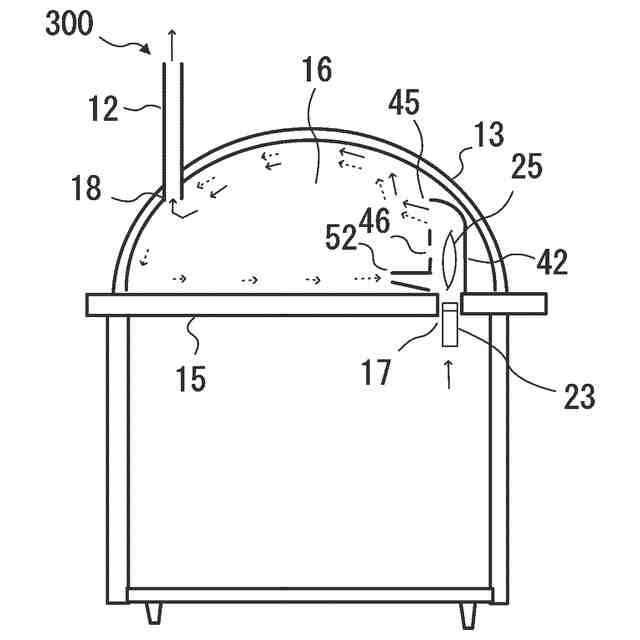

一端である延長通路入口が前記被調理物領域の方に略水平方向に開口し、他端が前記下部開口部に連通する延長通路を形成する延長通路形成体を更に備えることを特徴とする請求項１又は２に記載の調理用ガス窯。
【請求項４】
前記延長通路入口は前記炉床の上方に位置することを特徴とする請求項３に記載の調理用ガス窯。
【請求項５】

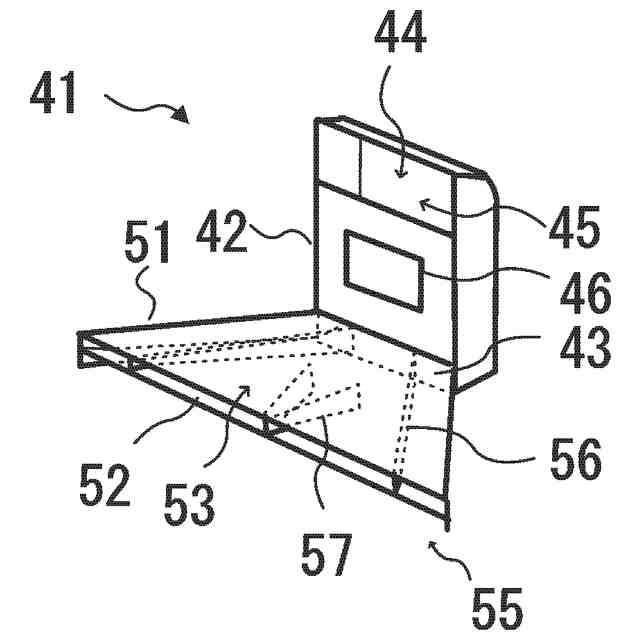

前記延長通路に配置され、前記延長通路入口に引き込まれる燃焼ガスの速度を幅方向にわたって調整する流速調整体を更に備えることを特徴とする請求項３に記載の調理用ガス窯。
【請求項６】
前記流速調整体は、前記延長通路の両側面に略平行に配置される一対の側面仕切板と、一方が前記延長通路入口の中央から前記下部開口部に向けて前記一対の側面仕切板の一方に近づくように配置され、他方が前記延長通路入口の中央から前記下部開口部に向けて前記一対の側面仕切板の他方に近づくように配置される一対の中央仕切板を備えることを特徴とする請求項５に記載の調理用ガス窯。

発明の詳細な説明【技術分野】
【０００１】
本発明は被調理物を熱効率良く、短時間に焼くのに好適な調理用ガス窯に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
美味しいピザを焼くために、様々な石窯と調理用ガス窯が考案されてきた。一例として、ピザを高温で素早く焼き、仕上がり状態を確認するために、炉室の上部を二重構造にして排気空間を形成し、排気空間の側部下端に炉室に開口する排気吸入口を形成し、排気空間は煙突に連通し、燃焼ガスは煙突から排気され、炉床の側部にバーナーが設置される調理用ガス窯がある（特許文献１）。他の例では、焼成窯の焼成部の温度が食品の焼成が可能な温度に達するまでは、火力が強いブラスト燃焼で加熱し、窯昇温後の温度の維持と食品の焼成を火力が弱い赤火燃焼で行うことで、焼成作業の効率及び燃費性能に優れ、ピザ等の焼き調理を行う食品の焼成用として好適な食品用焼成窯がある。その食品用焼成窯では、燃焼ガスは入口を出て前面上部のフードから煙突に吸い込まれて排気される（特許文献２）。
【０００３】
図１１は従来の調理用ガス窯８００の正面図であり、図１２は調理用ガス窯８００の側面図である。図１３は図１２のＢ－Ｂ断面図である。調理用ガス窯８００は、炉床開口部８２を有する炉床８１と、入口１１を有する炉室１６を炉床８１上に形成する窯本体１３と、煙突１２と、バーナー８３と、バーナー８３を制御するコントローラ２１と、を備える。煙突１２の排気通路１４の下端が排気口１８である。火炎８５を発生させるバーナー８３は炉床開口部８２に配置される。バーナー８３は、空気と燃料の混合ガスが噴出される複数の炎孔からなる炎孔８４を有する。炎孔８４は、火炎８５の下部が炉床８１の上面の位置になるように、炉床開口部８２に配置される。温度センサー２２の温度検出部は、炉室１６内の所定の位置（炉床８１の少し上の、入口１１と炎孔８４から離れた位置）に配置される。温度センサー２２が検出した温度を炉室温度と呼ぶ。炉室温度はコントローラ２１付近に表示される。
【０００４】
特許文献１と２から分かるように、従来の調理用ガス窯には様々な燃焼ガスの排気構造（排気口の位置、排気経路等）があるが、調理用ガス窯８００では、排気口１８は炉室１６の中央に対して炎孔８４の反対側に配置され、入口１１は排気口１８と炎孔８４から略等距離の位置に配置される。また、特許文献１および２と調理用ガス窯８００から分かるように、様々な排気構造が実用化されているが、いずれの排気構造においても、排気口と被調理物との垂直距離および水平距離が大きい。更に、調理時において、炉床から下方への放熱が大きく、炉床の上方の燃焼ガスの垂直方向の温度勾配が大きいので、排気構造は被調理物の上の燃焼ガスの温度と流れにあまり影響を及ぼさない。つまり、排気構造は被調理物の焼け具合にあまり影響を及ぼさない。一方、入口付近の、炉室内の燃焼ガスと外気との大きい温度差により生じる強い対流は、入口付近を冷やすので、入口付近の被調理物の焼け具合に影響を及ぼす。従って、炎孔と排気口と入口の位置は、入口付近の対流の影響を考慮して決められるのが好ましい。
【０００５】
調理用ガス窯８００の予熱の後半以降、炉床８１と被調理物は、主に、火炎８５および窯本体１３の炉壁からの赤外線の照射と、炉床８１の上の燃焼ガスの対流との対流熱伝達によって加熱される。赤外線の照射の強さは熱源の温度と熱源との距離に非常に強く依存し、更に熱源の面積にも依存する。火炎８５の温度は窯本体１３の炉壁の温度より遥かに高く、被調理物と火炎８５との距離は、被調理物と窯本体１３の炉壁との距離より小さいので、火炎８５の面積は窯本体１３の炉壁の面積より小さいが、炉床８１と被調理物は主に火炎８５からの赤外線の照射で加熱される。また、赤外線の照射の方向に直交な被調理物の外縁は、赤外線の照射を多く受ける。従って、火炎８５に近い被調理物の外縁は過剰な焼け過ぎが起こり易い。
【０００６】
図１３の実線と破線の矢印は、予熱の後半以降の略定常状態（炉室１６内の燃焼ガスの流れと温度の時間的変化が小さい状態）における、炉室１６内の主な燃焼ガスの流れを示したものである。実線の矢印は燃焼により生成され、排気される燃焼ガスの流れを示す。外部の空気と燃料はバーナー８３に取り込まれ、空気と燃料の混合ガスが炎孔８４から噴出され、燃焼し、火炎８５が発生する。燃焼により生成された高温の燃焼ガスは、上昇し、炉室１６の上部に滞留し、窯本体１３の炉壁で冷やされて下降する。排気口１８付近に下降する燃焼ガスは、煙突効果により排気口１８に引き込まれて排気される。なお、窯本体１３から外気への放熱により、窯本体１３の炉壁付近の燃焼ガスの直交方向の温度勾配が大きい。
【０００７】
破線の矢印は炉室１６内を循環する燃焼ガスの対流を示す。燃焼により生成された高温の燃焼ガスの上昇に伴って、火炎８５が発生している燃焼領域の周囲の燃焼ガスは、燃焼領域に引き込まれる。引き込まれた燃焼ガスは、燃焼により生成された高温の燃焼ガスに混合されて上昇し、炉室１６の上部に滞留し、窯本体１３の炉壁で冷やされて下降する。入口１１付近に下降する燃焼ガスは、入口１１に発生している対流に巻き込まれる。排気口１８と入口１１から離れた所を下降する燃焼ガスは、炉床８１付近まで下降し、炉床８１の表面温度の高い炉床開口部８２の方向に流れ、そして燃焼領域に引き込まれる。この、火炎８５により生成された、炉室１６内を循環する燃焼ガスの対流を炉室内対流と呼ぶ。炉床８１の表面温度は炉床開口部８２に近いほど高いとした理由は、（１）炉床８１は、火炎８５と窯本体１３の炉壁からの赤外線によって、概ね、炉床開口部８２に近いほど強く照射される。つまり、炉床８１の表面温度の上昇は、赤外線の照射によって、概ね、炉床開口部８２に近いほど大きい。（２）炉床８１上の炉室内対流の速度は炉床開口部８２に近いほど大きいので、炉床８１と炉室内対流との対流熱伝達による炉床８１の表面温度の上昇は、炉床開口部８２に近いほど大きい。（１）と（２）により、炉床８１の表面温度は炉床開口部８２に近いほど高い。
【０００８】
火炎８５の垂直断面は図１３に示すように縦長である。図１３では、図式的な説明上、火炎８５を３分割し、下から火炎Ａ、火炎Ｂ、火炎Ｃとする。火炎Ａ、火炎Ｂ、火炎Ｃの各々によって炉室内対流Ａ、炉室内対流Ｂ、炉室内対流Ｃが生成されるとして、各々は炉床８１上では層状に流れるとする。なお、炉室内対流が層状に流れるのは、炉床８１の下方向への放熱により炉床８１の上の燃焼ガスの垂直方向の温度勾配が大きく、炉室１６内の中央下部には温度成層のような温度層が形成されるからである。炉室内対流Ａは炉床８１に接しているので、炉床８１と炉室内対流Ａとの対流熱伝達によって、炉室内対流Ａは炉床８１を加熱する。しかしながら、炉室内対流Ｂと炉室内対流Ｃは炉床８１に接していないので、炉室内対流Ａを介して炉床８１を加熱する。一方、炉室内対流Ｂと炉室内対流Ｃは火炎Ｂと火炎Ｃで加熱され、上昇し、窯本体１３の炉壁の上部を加熱する。つまり、炉室内対流Ｂと炉室内対流Ｃは、主に炉室１６の上部の窯本体１３の炉壁を加熱し、炉床８１をあまり加熱しない。
【０００９】
図１４は図１１のＡ－Ａ（炉床８１の少し上の火炎Ａの中央付近の断面を上から見た）断面図である。図１４において、温度センサー２２と排気口１８は、その断面の上方に位置するので、破線で示されている。破線の矢印が示す炉室内対流Ａは、炉床８１の上を火炎Ａの方向に、火炎Ａに略等しい幅で、火炎Ａに近いほど大きい速度で流れる。炉室内対流Ａの速度が火炎Ａ付近の炉床８１の上で特に大きいので、火炎Ａ付近の炉床８１は、炉室内対流Ａとの対流熱伝達によって過剰に加熱され易い。
【００１０】
図１５は、被調理物２６が調理用ガス窯８００の炉床８１の上面の被調理物領域２７に配置された場合の図１２のＢ－Ｂ断面図である。炉室温度が調理に適切な温度であり、被調理物２６が被調理物領域２７に配置された場合、被調理物２６の直ぐ上の燃焼ガスは、被調理物２６で冷やされ、その燃焼ガスの温度は低く略一定であるので、被調理物２６の直ぐ上の燃焼ガスの流れ（炉室内対流Ａの最下層）は一時的に静止するが、その直後に、燃焼ガスの粘性により炉室内対流Ａの最下層も流れ始め、被調理物２６と炉室内対流Ａとの対流熱伝達が開始される。従って、被調理物２６の表面は、対流熱伝達によって、火炎Ａの幅で、火炎Ａに近いほど強く焼かれ、火炎Ａに近い被調理物の外縁は過剰に焼かれ易い。赤外線の照射によっても、火炎８５に近い被調理物の外縁は過剰に焼かれ易い。被調理物２６の裏面は、赤外線の照射および炉室内対流との対流熱伝達によって加熱された炉床８１によって焼かれる。従って、調理用ガス窯８００で被調理物２６が焼かれると、赤外線と対流熱伝達により被調理物２６の外縁が過剰に焼かれ易い。
（【００１１】以降は省略されています）
