公開番号2025139330
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038207
出願日2024-03-12
発明の名称電力ケーブル接続部カバー
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人,個人
主分類H02G 15/10 20060101AFI20250918BHJP(電力の発電,変換,配電)
要約【課題】製造コストが安く、屋外でも安全に使用できる電力ケーブル接続部カバーを提供する。

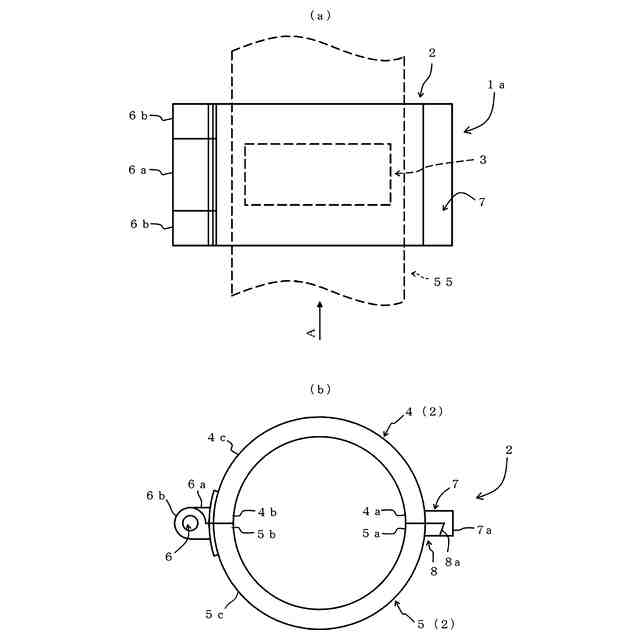

【解決手段】電力ケーブル接続部カバー1aは、軸棒6を介して開閉可能に連結された第1の半割体4及び第2の半割体5からなり、電力ケーブル接続部に装着されるポリカーボネート製のカバー本体2と、特定の温度になると変色するシート状の温度検知材からなり、カバー本体2の内部に設置される示温材3を備えており、第1の半割体4及び第2の半割体5の自由端4a、5aの外側面4c、5cには、突出部7、8が係合可能にそれぞれ設けられている。
【選択図】図1
特許請求の範囲【請求項１】
電力ケーブルの接続箇所に設置される電力ケーブル接続部カバーであって、
前記接続箇所の表面に設置される示温材と、
この示温材を覆うように前記接続箇所に設置されるカバー本体と、を備え、
前記カバー本体は、少なくとも一部が前記示温材を視認し得る透明な部材によって形成されていることを特徴とする電力ケーブル接続部カバー。
続きを表示（約 560 文字）【請求項２】
前記カバー本体は、軸棒を介して開閉自在に連結される一対の半割体からなることを特徴とする請求項１に記載の電力ケーブル接続部カバー。
【請求項３】

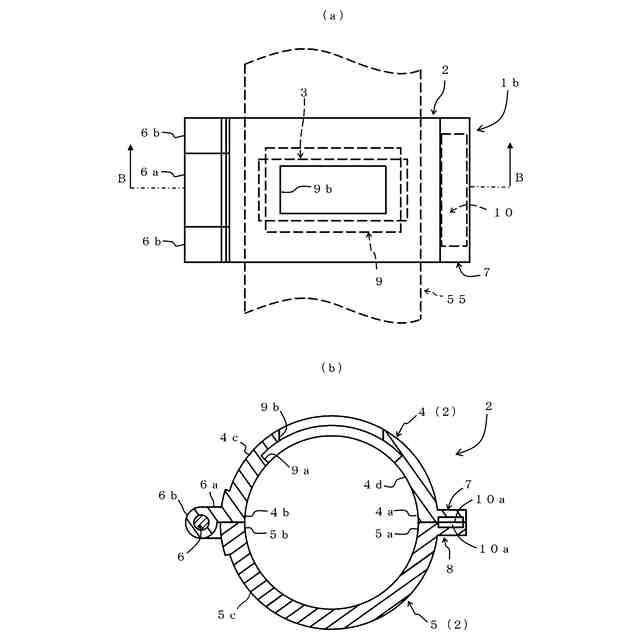

前記カバー本体は窓部を有し、
前記透明な部材によって形成されて前記示温材を覆うとともに前記窓部から露出するように前記カバー本体内に設置される板状部材を備えていることを特徴とする請求項２に記載の電力ケーブル接続部カバー。
【請求項４】
前記カバー本体が閉じられた状態を維持するための固定手段が一対の前記半割体の外側面に設けられていることを特徴とする請求項２又は請求項３に記載の電力ケーブル接続部カバー。
【請求項５】
一対の前記半割体には、自由端に突出部がそれぞれ設けられており、
前記固定手段は、前記突出部にそれぞれ内蔵された一対の磁石によって構成されており、
この一対の磁石は前記カバー本体が閉じられた状態で互いに近接するように又は接触するように配置されていることを特徴とする請求項４に記載の電力ケーブル接続部カバー。
【請求項６】
前記透明な部材がポリカーボネートであることを特徴とする請求項１乃至請求項３のいずれか１項に記載の電力ケーブル接続部カバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力ケーブルの接続箇所に設置されるカバーに係り、特に、当該箇所における接触不良に伴う発熱の有無を検出することが可能な電力ケーブル接続部カバーに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】

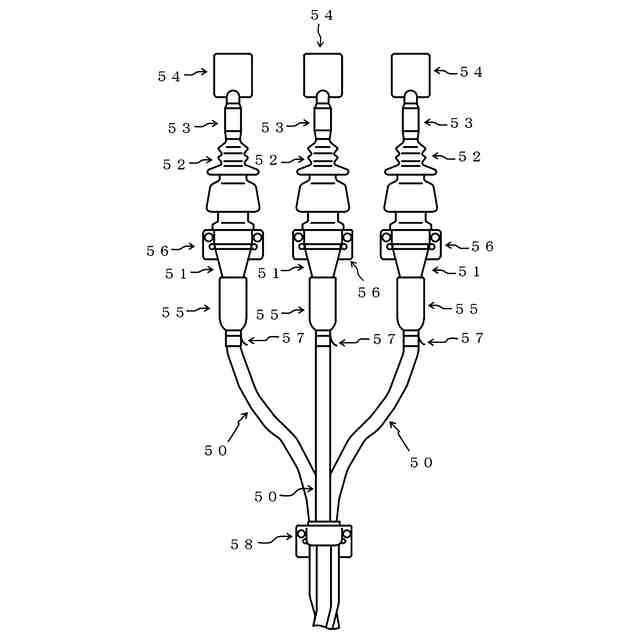

電柱に設置されたＳＯＧ（高圧交流気中負荷開閉器）に接続される電力ケーブルの終端部には、碍管やゴムストレスコーンが装着された状態となっている。ここで、ＳＯＧに接続される電力ケーブルの終端部の構造について図５を用いて説明する。なお、図５は電力ケーブルの終端部の外観の一例を示した図である。

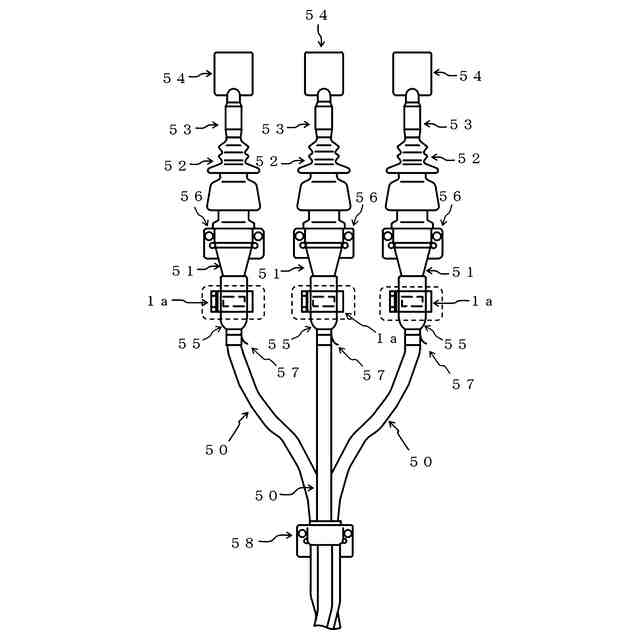

図５に示すように、電力ケーブル５０は被覆が剥がされた状態の端部（図示せず）に、ゴムストレスコーン５１と、先端にキャップ５３が取り付けられるとともに内部に絶縁コンパウンドが充填された碍管５２が装着されており、キャップ５３と一体成形された端子５４には、電力ケーブル５０の導体端（図示せず）が固着されている。また、ゴムストレスコーン５１の端部には、電力ケーブル５０の一部にまたがるように巻かれた粘着性ポリエチレン絶縁テープ又は自己融着性絶縁テープによって保護層５５が形成されている。さらに、ゴムストレスコーン５１には、本体取付金具５６が保護層５５の上方に設置されており、保護層５５の下方から錫メッキ軟銅線からなる接地線５７が引き出されている。なお、３本の電力ケーブル５０は、ゴムストレスコーン５１の下方に設置されたケーブルブラケット５８によって１本にまとめられている。
【０００３】
このように電力ケーブル５０が接続された部分（以下、電力ケーブル接続部という。）に接触不良が存在していると、その部分が発熱することにより、導体接続点の溶損や周辺の絶縁物の焼損を招き、最終的には地絡事故に繋がるおそれがある。そこで、従来、サーモトレーサーなどを用いて、上記部分における発熱の有無が確認されていた。しかしながら、このような方法では、サーモトレーサーの持ち運びや設置、あるいはその操作に手間がかかるため、接触不良に伴う発熱箇所を短時間で効率良く発見することが困難であった。
【０００４】
接触不良による発熱箇所を発見する技術に関しては、例えば、特許文献１に「空気調和機等の差込プラグ」という名称で、空気調和機などの比較的大電流が流れる機器において、電気的な接触不良による発煙や発火などを防ぐことが可能な差込プラグに関する考案が開示されている。
特許文献１に開示された考案は、図面に示された符号を用いて説明すると、差込プラグ本体１の外表面中央に示温部４として、約４５℃で変色するサーモラベル（登録商標）が貼付されたことを特徴としている。
このような構造によれば、空気調和機の差込プラグ本体１が差し込まれたコンセントが、例えば、天井の近くなどのように空気調和機の使用者が簡単には近づくことができない場所に設置されている場合であっても、作業者は示温部４の変色を目視で確認することにより、当該部分が発熱していることを短時間で効率良く発見することができる。
【０００５】
また、特許文献２には「電力ケーブル接続部構造体及びそれに使用する温度検出部、温度感知装置」という名称で、地中配電線などの電力ケーブル接続部における異常発熱を感知して地絡事故や火災を防ぐ装置に関する考案が開示されている。
特許文献２に開示された考案は、図面に示された符号を用いて説明すると、電力ケーブル１が電力ケーブル接続部を構成するコネクター２、２、２を介して開閉器や変圧器などの電気機器３と接続されており、電力ケーブル接続部の環境温度の上昇に伴い、感温素子が溶融して回路を遮断する温度検出部４、４ａがコネクター２、２、２に取り付けられた構造となっている。
このような構造によれば、電力ケーブルの接続部における異常発熱の遠隔監視を低コストで行うことができる。
【０００６】
さらに、特許文献３には「導体異常発熱検出装置」という名称で、電気機器における導体の異常発熱を検出する装置に関する考案が開示されている。
特許文献３に開示された考案は、図面に示された符号を用いて説明すると、検出電極６の対向位置の電圧に応じた起電力を静電誘導により発生させて警報のための信号を出力する検電装置と、導体１の異常発熱の監視対象部位に付設された形状記憶合金４と、この形状記憶合金４に付設され、導体１に電気的に接続された可動電極５を備えており、形状記憶合金４が、導体１の異常発熱に対応する温度を越えた時に変形して可動電極５を検出電極６の対向位置まで変形させることを特徴としている。
このような構造によれば、導体１の異常発熱によって変形した形状記憶合金４により、可動電極５が電圧検出装置の対向位置に変位することで警報が出力されるため、人間による目視観察を必要としない。
【先行技術文献】
【特許文献】
【０００７】
実開昭６０－１３４２８２号公報
実開平６－６０２４９号公報
実開平４－１５０３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に開示された考案は、差込プラグ本体１の外表面にサーモラベルが貼付された構造であるため、屋外で使用した場合、サーモラベルが雨に濡れて剥がれてしまうおそれがある。特許文献２に開示された考案は、感温素子を有する回路によって温度検出部４が構成されているため、屋外で使用した場合、雨水などがかかってショートするおそれがあった。また、特許文献２に開示された考案は、温度検出部４を電力ケーブル接続部に設置する作業に手間がかかることに加え、製造コストが高いという課題もあった。さらに、特許文献３に開示された考案は、異常発熱の有無を検出する機構が複雑なため、安価に製造できないという課題があった。
【０００９】
本発明は、このような従来の事情に対処してなされたものであり、製造コストが安く、屋外でも安全に使用できる電力ケーブル接続部カバーを提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記目的を達成するため、第１の発明は、電力ケーブルの接続箇所に設置される電力ケーブル接続部カバーであって、接続箇所の表面に設置される示温材と、この示温材を覆うように接続箇所に設置されるカバー本体と、を備え、カバー本体は、少なくとも一部が示温材を視認し得る透明な部材によって形成されていることを特徴とする。
このような構造の第１の発明においては、電力ケーブルの接続箇所の表面に設置された示温材がカバー本体で覆われており、風雨に曝されることがないため、劣化し難いという作用を有する。また、第１の発明は構造が簡単なため、製造コストが安いという作用を有する。
（【００１１】以降は省略されています）
