公開番号2025135269
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033031
出願日2024-03-05
発明の名称電源装置
出願人個人
代理人個人
主分類H02J 7/34 20060101AFI20250910BHJP(電力の発電,変換,配電)
要約【課題】より安定的に、電力供給対象に、自然エネルギーに基づいて発電された電力を供給することができる、電源装置を提供する。
【解決手段】電源装置1は、自然エネルギーを電力に変換することによって発電する自然エネルギー発電装置によって発電された発電電力を第1蓄電池40に充電するとともに、第2蓄電池50によって放電された第2放電電力を出力部90に出力する一方状態、又は、前記発電電力を前記第2蓄電池50に充電するとともに、前記第1蓄電池40によって放電された放電電力を前記出力部90に出力する他方状態のいずれかに切り替え可能な切替手段M1を有する。
【選択図】図1

特許請求の範囲【請求項１】
自然エネルギーを電力に変換することによって発電する自然エネルギー発電装置によって発電された発電電力を第１蓄電池に充電するとともに、第２蓄電池によって放電された第２放電電力を出力部に出力する一方状態、又は、前記発電電力を前記第２蓄電池に充電するとともに、前記第１蓄電池によって放電された放電電力を前記出力部に出力する他方状態のいずれかに切替可能な切替手段を有する、電源装置。
続きを表示（約 2,900 文字）【請求項２】
前記切替手段は、第１切替部と第２切替部を有し、
前記一方状態において、
前記第１切替部が、前記自然エネルギー発電装置と前記第１蓄電池を結ぶ一方充電経路を形成し、
前記第２切替部が、前記第２蓄電池と前記出力部を結ぶ一方放電経路を形成し、
前記他方状態において、
前記第１切替部、又は、前記第２切替部のいずれか一方が、前記第１蓄電池と前記出力部を結ぶ他方放電経路を形成し、
前記第１切替部、又は、前記第２切替部のいずれか他方が、前記自然エネルギー発電装置と前記第２蓄電池を結ぶ他方充電経路を形成する、
請求項１に記載の電源装置。
【請求項３】
前記第１切替部は、
第１共通端、第１一方端、及び、第１他方端を有し、
前記第１共通端が、前記第１蓄電池に接続され、前記第１一方端、又は、前記第１他方端のいずれか一方に接続可能であり、
前記第１一方端が、前記自然エネルギー発電装置に接続され、
前記第１他方端が、前記出力部に接続され、
前記一方状態において、前記第１共通端と前記第１一方端を接続することによって前記自然エネルギー発電装置によって発電された前記発電電力によって前記第１蓄電池を充電する前記一方充電経路を形成し、
前記他方状態において、前記第１共通端と前記第１他方端を接続することによって前記第１蓄電池によって放電された放電電力を前記出力部に出力する前記他方放電経路を形成し、
前記第２切替部は、
第２共通端、第２一方端、及び、第２他方端を有し、
前記第２共通端が、前記第２蓄電池に接続され、前記第２一方端、又は、前記第２他方端のいずれか一方に接続可能であり、
前記第２一方端が、前記出力部に接続され、
前記第２他方端が、前記自然エネルギー発電装置に接続され、
前記一方状態において、前記第２共通端と前記第２一方端を接続することによって前記一方放電経路を形成し、
前記他方状態において、前記第２共通端と前記第２他方端を接続することによって前記他方充電経路を形成する、
請求項２に記載の電源装置。
【請求項４】
前記第１切替部は、
第１共通端、第１一方端、第１他方端、第１一方電子スイッチ、及び、第１他方電子スイッチを有し、
前記第１共通端が、前記自然エネルギー発電装置に接続され、前記第１一方端、又は、前記第１他方端のいずれか一方に接続可能であり、
前記第１一方端が、前記自然エネルギー発電装置と前記第１蓄電池の間に介装された前記第１一方電子スイッチに接続され、
前記第１他方端が、前記自然エネルギー発電装置と前記第２蓄電池の間に介装された前記第１他方電子スイッチに接続され、
前記一方状態において、前記第１共通端と前記第１一方端を接続すると、前記第１一方電子スイッチが、前記自然エネルギー発電装置と前記第１蓄電池を導通させて前記一方充電経路を形成し、
前記他方状態において、前記第１共通端と前記第１他方端を接続すると、前記第１他方電子スイッチが、前記自然エネルギー発電装置と前記第２蓄電池を導通させて前記他方充電経路を形成し、
前記第２切替部は、
第２共通端、第２一方端、第２他方端、第２一方電子スイッチ、及び、第２他方電子スイッチを有し、
前記第２共通端が、前記第２一方電子スイッチ、及び、前記第２他方電子スイッチの各々の出力側端子に接続され、前記第２一方端、又は、前記第２他方端のいずれか一方に接続可能であり、
前記第２一方端が、前記第２蓄電池と前記出力部の間に介装された前記第２一方電子スイッチに接続され、
前記第２他方端が、前記第１蓄電池と前記出力部の間に介装された前記第２他方電子スイッチに接続され、
前記一方状態において、前記第２共通端と前記第２一方端を接続すると、前記第２一方電子スイッチが、前記第２蓄電池と前記出力部を導通させて前記一方放電経路を形成し、
前記他方状態において、前記第２共通端と前記第２他方端を接続すると、前記第２他方電子スイッチが、前記第１蓄電池と前記出力部を導通させて前記他方放電経路を形成する、
請求項２に記載の電源装置。
【請求項５】
前記第１切替部は、
第１一方駆動スイッチ、第１他方駆動スイッチ、第１一方電子スイッチ、第１他方電子スイッチを有し、
前記第１一方駆動スイッチが、前記自然エネルギー発電装置と前記第１蓄電池の間に介装された前記第１一方電子スイッチに接続され、
前記第１他方駆動スイッチが、前記自然エネルギー発電装置と前記第２蓄電池の間に介装された前記第１他方電子スイッチに接続され、
前記一方状態において、前記第１一方駆動スイッチをオンにして、前記第１他方駆動スイッチをオフにすると、前記第１一方電子スイッチが、前記自然エネルギー発電装置と前記第１蓄電池を導通させて前記一方充電経路を形成し、
前記他方状態において、前記第１一方駆動スイッチをオフにして、前記第１他方駆動スイッチをオンにすると、前記第１他方電子スイッチが、前記自然エネルギー発電装置と前記第２蓄電池を導通させて前記他方充電経路を形成し、
前記第２切替部は、
第２一方駆動スイッチ、第２他方駆動スイッチ、第２一方電子スイッチ、第２他方電子スイッチを有し、
前記第２一方駆動スイッチが、前記第２蓄電池と前記出力部の間に介装された前記第２一方電子スイッチに接続され、
前記第２他方駆動スイッチが、前記第１蓄電池と前記出力部の間に介装された前記第２他方電子スイッチに接続され、
前記一方状態において、前記第２一方駆動スイッチをオンにして、前記第２他方駆動スイッチをオフにすると、前記第２一方電子スイッチが、前記第２蓄電池と前記出力部を導通させて前記一方放電経路を形成し、
前記他方状態において、前記第２一方駆動スイッチをオフにして、前記第２他方駆動スイッチをオンにすると、前記第２他方電子スイッチが、前記第１蓄電池と前記出力部を導通させて前記他方放電経路を形成する、
請求項２に記載の電源装置。
【請求項６】
直流電力を交流電力に変換するインバータを有し、
前記インバータは、前記切替手段と前記出力部の間に介装され、
前記出力部は、交流電力を出力する、
請求項１に記載の電源装置。
【請求項７】
整流部と外部接続端子を有し、
前記整流部は、前記切替手段と前記インバータの間に介装され、
前記外部接続端子は、前記インバータの正極側と負極側の各々に設けられる、
請求項６に記載の電源装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、太陽光等の自然エネルギーに基づいて発電された発電電力を供給する電源装置がある。自然エネルギーに基づく発電は、自然条件によって発電量が変化する。例えば、太陽光に基づく発電では、昼間及び夜間等の時間帯や晴天及び曇天等の気象条件応じて日射量が変化し、日射量に応じて発電量も変化する。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－５６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の電源装置では、電力供給対象に対し、自然エネルギーに基づいて発電された発電電力が余剰しているときには、発電装置から発電電力を供給し、発電電力が不足しているときには、蓄電池から放電電力を供給し、自然条件によって発電電力が変化する上に、電力供給元が発電装置や蓄電池に切り替わるため、出力が不安定になることがある。
【０００５】
そこで、本発明の実施形態では、より安定的に、電力供給対象に、自然エネルギーに基づいて発電された電力を供給することができる、電源装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態に係る電源装置は、自然エネルギーを電力に変換することによって発電する自然エネルギー発電装置によって発電された発電電力を第１蓄電池に充電するとともに、第２蓄電池によって放電された第２放電電力を出力部に出力する一方状態、又は、前記発電電力を前記第２蓄電池に充電するとともに、前記第１蓄電池によって放電された放電電力を前記出力部に出力する他方状態のいずれかに切り替え可能な切替手段を有する。
【発明の効果】
【０００７】
本発明の実施形態によれば、より安定的に、電力供給対象に、自然エネルギーに基づいて発電された電力を供給することができる、電源装置を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態１に係る電源装置の一例を示す回路図である。

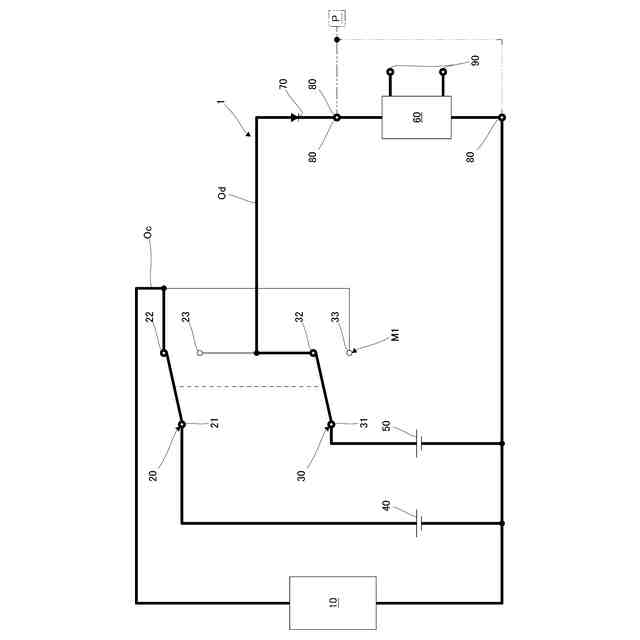

実施形態１に係る電源装置の切替手段の一方状態における電流の流れの一例を説明するための説明図である。

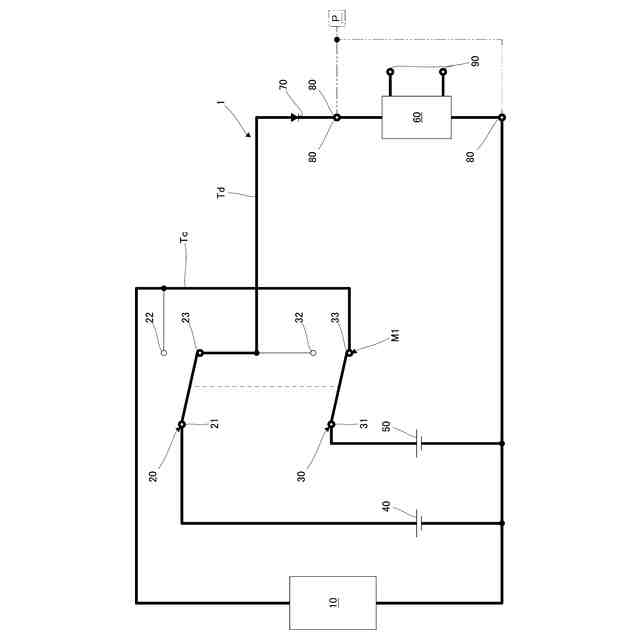

実施形態１に係る電源装置の切替手段の他方状態における電流の流れの一例を説明するための説明図である。

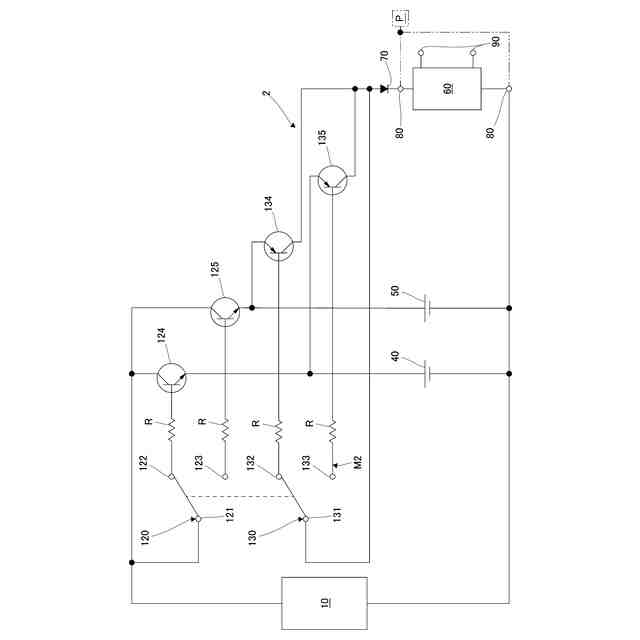

実施形態２に係る電源装置の一例を示す回路図である。

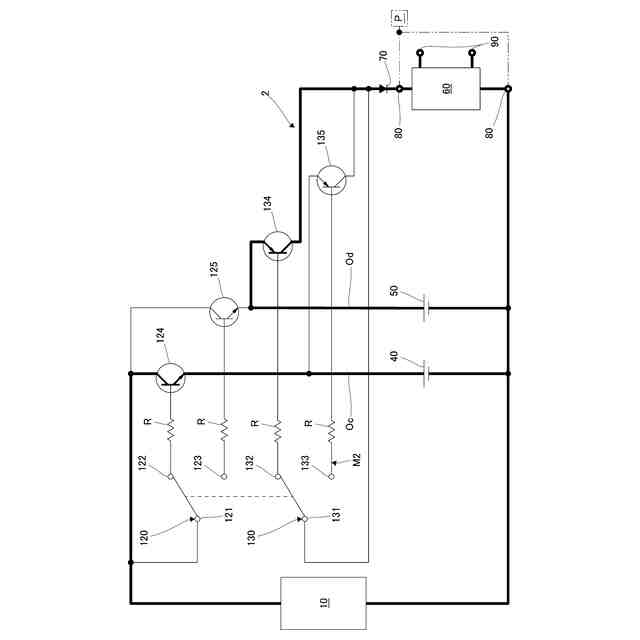

実施形態２に係る電源装置の切替手段の一方状態における電流の流れの一例を説明するための説明図である。

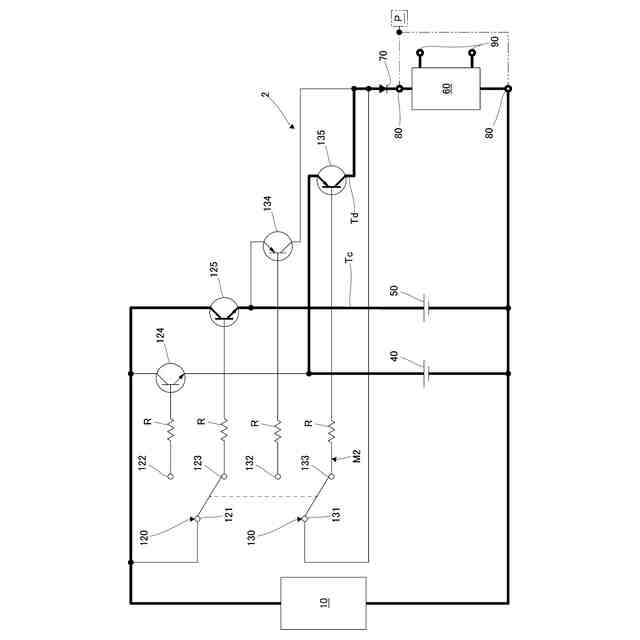

実施形態２に係る電源装置の切替手段の他方状態における電流の流れの一例を説明するための説明図である。

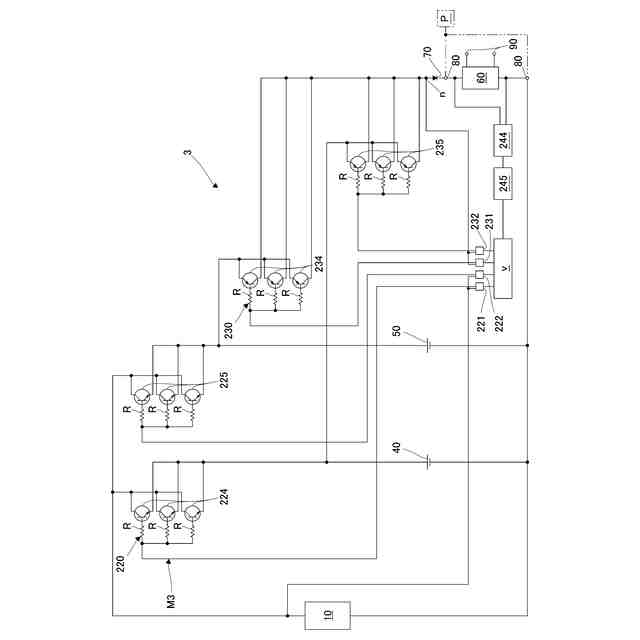

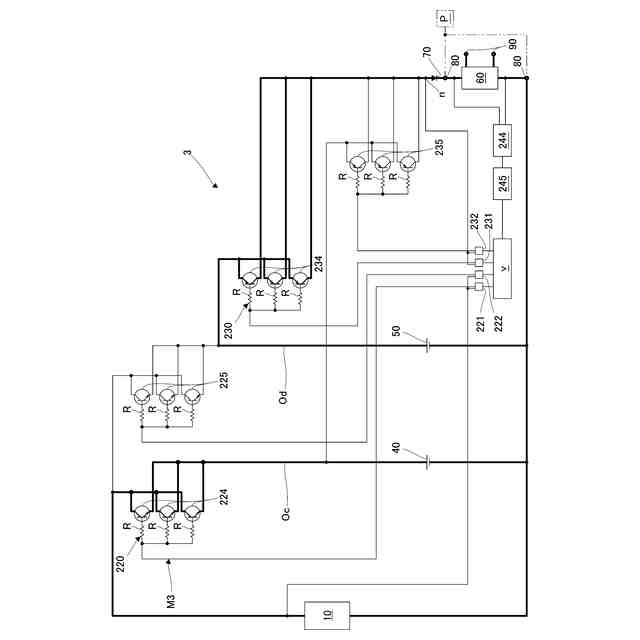

実施形態３に係る電源装置の一例を示す回路図である。

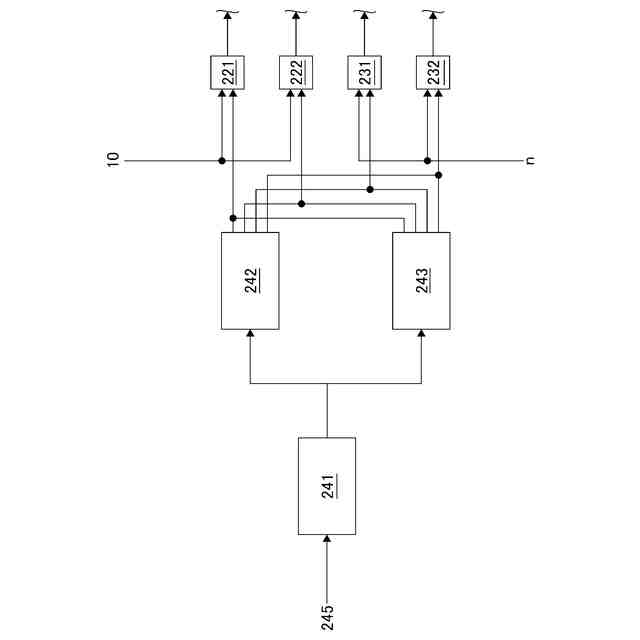

実施形態３に係る電源装置における駆動部の一例を示すブロック図である。
実施形態３に係る電源装置の切替手段の一方状態における電流の流れの一例を説明するための説明図である。
実施形態３に係る電源装置の切替手段の他方状態における電流の流れの一例を説明するための説明図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、実施形態を説明する。
【００１０】
（第１実施形態の構成）

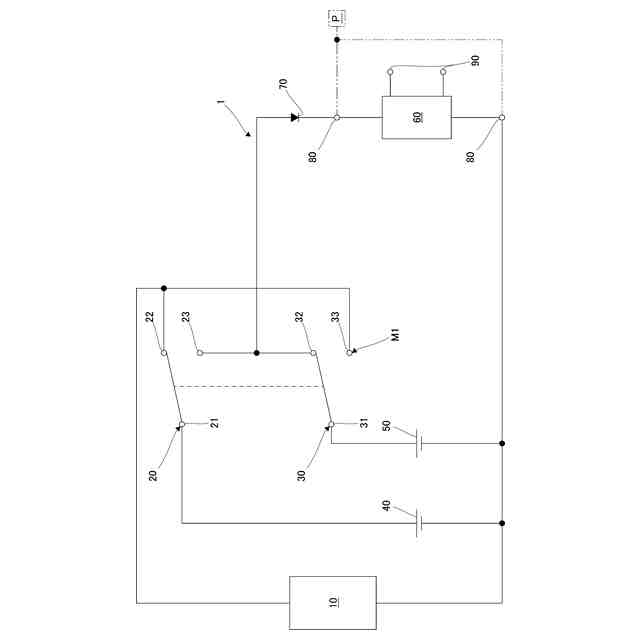

図１は、実施形態１に係る電源装置１の一例を示す回路図である。図２及び図３は、切替手段Ｍ１における電流の流れの一例を説明するための説明図であり、図２が一方状態を示し、図３が他方状態を示す。
（【００１１】以降は省略されています）
