公開番号2025139370
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038272
出願日2024-03-12
発明の名称画像形成装置及び現像装置
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類G03G 15/08 20060101AFI20250918BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】現像剤におけるトナー量の検知精度を向上させることができる画像形成装置及び現像装置を提供する。

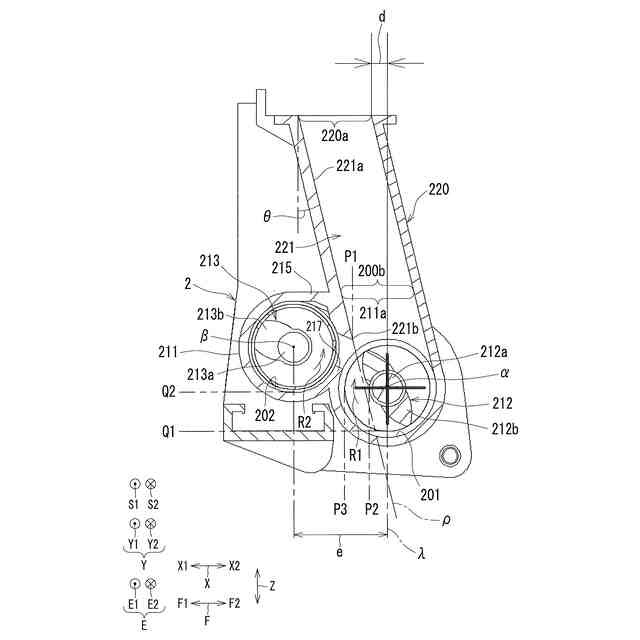

【解決手段】画像形成装置100は、現像槽211と、第1スクリュー状搬送部材212と、現像剤担持体(214)と、トナー量検知部219と、を有する現像装置2を備え、現像槽211には第1搬送方向S1における上流側の端部の第1スクリュー状搬送部材212よりも上方の位置に開口211aが設けられている。画像形成装置100は、トナーを受け入れる受入口220aから受け入れたトナーを現像槽211における開口211aに案内する案内路221が設けられた案内部220を備え、案内路221は、上下方向Zに対して傾斜して受入口220aから受け入れたトナーが落下する傾斜面221aを有している。
【選択図】図9
特許請求の範囲【請求項１】

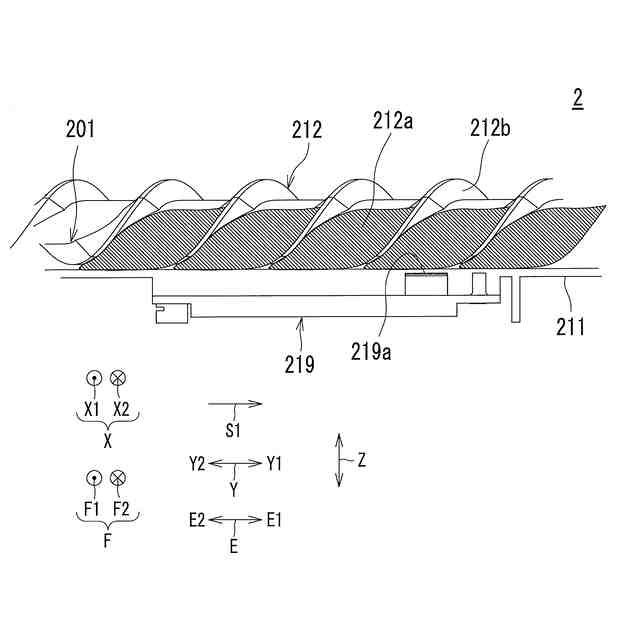

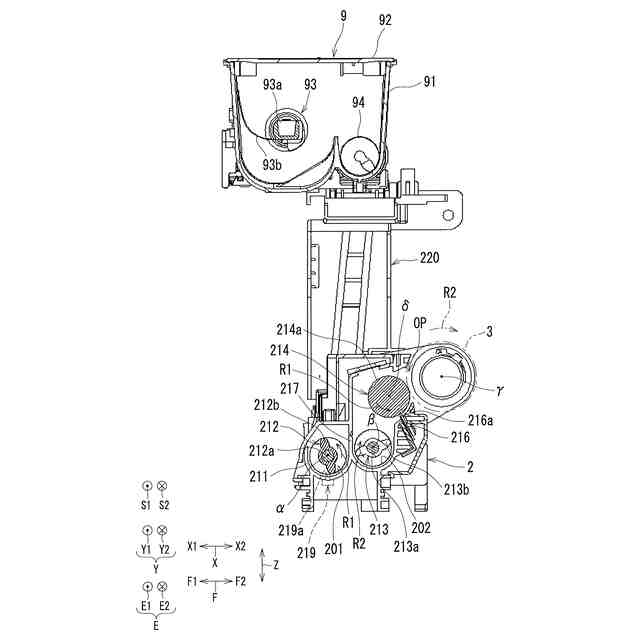

トナーを含む現像剤を収容する長尺な現像槽と、前記現像槽に収容された前記現像剤を前記現像槽の長手方向における一方側の所定の第１搬送方向に搬送する第１スクリュー状搬送部材と、前記現像槽に収容された前記現像剤を担持する現像剤担持体と、前記現像槽に収容された前記現像剤に含まれるトナー量を検知するトナー量検知部と、を有する現像装置を備え、前記現像槽には前記第１搬送方向における上流側の端部の前記第１スクリュー状搬送部材よりも上方の位置に開口が設けられた画像形成装置であって、

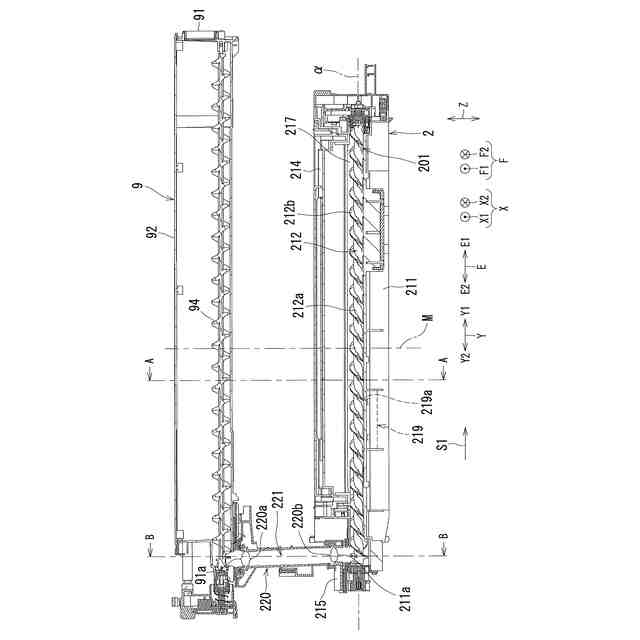

前記トナーを受け入れる受入口から受け入れた前記トナーを前記現像槽における前記開口に案内する案内路が設けられた案内部を備え、
前記案内路は、上下方向に対して傾斜して前記受入口から受け入れた前記トナーが落下する傾斜面を有している、ことを特徴とする画像形成装置。
続きを表示（約 1,600 文字）【請求項２】
前記受入口は、前記第１スクリュー状搬送部材の第１回転軸線と重ならないように前記開口からオフセットした位置に位置している、ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記傾斜面は、前記現像槽の長手方向から視たときに下方に行くに従って前記第１スクリュー状搬送部材の第１回転軸線を通りかつ上下方向に沿った仮想直線に近づくように傾斜している、ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第１スクリュー状搬送部材は、前記受入口が前記開口からオフセットされた側において、下方から上方に向かって回転駆動される、ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記第１スクリュー状搬送部材は、第１回転軸部と、前記第１回転軸部の外周に設けられた第１螺旋羽根と、を有し、
前記開口は、前記受入口が前記開口からオフセットされた側の端部位置が、前記現像槽の短手方向における前記第１回転軸部の前記オフセットされた側の外径位置と前記短手方向における前記第１螺旋羽根の前記オフセットされた側の外径位置との間に位置するように前記現像槽に設けられる、ことを特徴とする請求項２に記載の画像形成装置。
【請求項６】

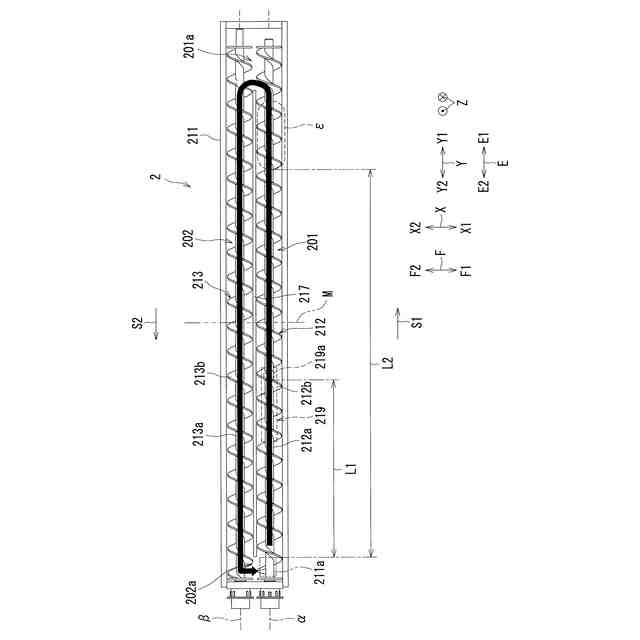

前記現像装置は、前記現像槽に収容される前記現像剤を前記長手方向における他方側の第２搬送方向に搬送する第２スクリュー状搬送部材をさらに備え、前記現像槽には、前記第１スクリュー状搬送部材が配設される第１室と、前記第２スクリュー状搬送部材が配設される第２室と、前記第１搬送方向の下流側で前記第１室と前記第２室とを連通する第１連通部と、が設けられ、前記現像剤担持体は、前記第２スクリュー状搬送部材で搬送される前記現像剤を担持し、
前記トナー量検知部は、前記第１室において前記開口と前記第１連通部の中間位置より前記開口側に設けられている、ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記第１室及び前記第２室は、前記第２室の底部の最も低い第２位置が前記第１室の底部の最も低い第１位置よりも高い位置に位置するように前記現像槽に設けられ、前記第１スクリュー状搬送部材及び前記第２スクリュー状搬送部材は、前記第２スクリュー状搬送部材の第２回転軸線が前記第１スクリュー状搬送部材の第１回転軸線よりも高い位置に位置するように設けられている、ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記案内部は、前記現像装置の前記現像槽に設けられている、ことを特徴とする請求項１の画像形成装置。
【請求項９】
前記案内部は、前記画像形成装置の本体に設けられ、前記現像装置は、前記画像形成装置の本体に着脱可能である、ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
トナーを含む現像剤を収容する長尺な現像槽と、前記現像槽に収容された前記現像剤を前記現像槽の長手方向における一方側の所定の第１搬送方向に搬送する第１スクリュー状搬送部材と、前記現像槽に収容された前記現像剤を担持する現像剤担持体と、前記現像槽に収容された前記現像剤に含まれるトナー量を検知するトナー量検知部と、を有し、前記現像槽には前記第１搬送方向における上流側の端部の前記第１スクリュー状搬送部材よりも上方の位置に開口が設けられた現像装置であって、
前記トナーを受け入れる受入口から受け入れた前記トナーを前記現像槽における前記開口に案内する案内路が設けられた案内部を備え、
前記案内路は、上下方向に対して傾斜して前記受入口から受け入れた前記トナーが落下する傾斜面を有している、ことを特徴とする現像装置。

発明の詳細な説明【技術分野】
【０００１】

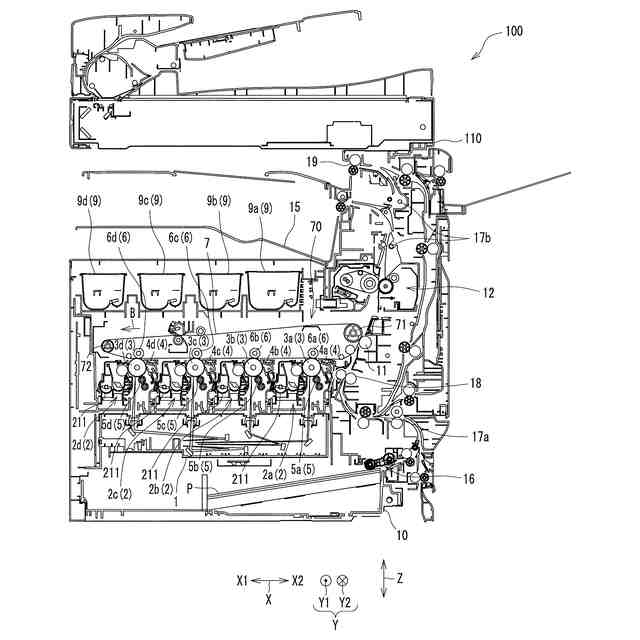

本開示は、複写機、複合機、プリンター、ファクシミリ装置等の画像形成装置及び現像装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

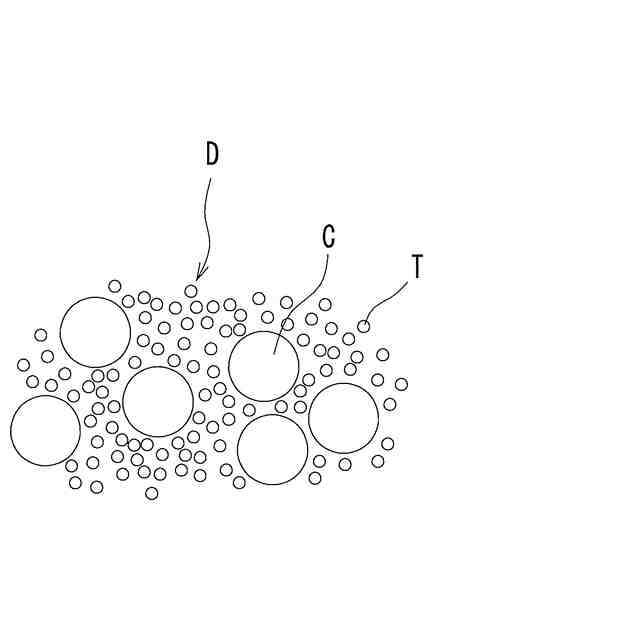

従来の画像形成装置では、例えば、現像装置において、長尺な現像槽にトナーを含む現像剤が収容され、スクリュー状搬送部材により現像槽に収容された現像剤を現像槽の長手方向における一方側の所定の搬送方向に搬送し、現像剤担持体（例えば現像ローラ）により現像剤を担持し、トナー量検知部により現像剤に含まれるトナー量を検知する。現像装置において、現像剤におけるトナーが消費され、トナー量検知部で検知した現像剤中のトナー量が基準トナー量よりも少なくなると、現像槽にトナーが補給される。
【０００３】
詳しくは、現像槽には、スクリュー状搬送部材により搬送される現像剤の搬送方向における上流側の端部のスクリュー状搬送部材の上方に開口が設けられる。画像形成装置は、トナーを受け入れる受入口から受け入れたトナーを現像槽における開口に案内する案内路が設けられた案内部を備えている。
【０００４】
例えば、特許文献１には、上下方向に沿った案内路（トナー移送機構）が受入口から受け入れたトナーを現像槽における開口（トナー補給口）に導く画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－２７７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、このような従来の画像形成装置では、案内路が上下方向に沿っているため、トナーが凝集していると、凝集したトナーがそのまま現像槽に補給され、トナー量検知部は凝集したトナーを含む現像剤のトナー量を検知してしまう。そうすると、トナー量検知部で検知した検知値の許容範囲を超えるオーバーシュートが多くなり、それだけ現像剤におけるトナー量の検知精度が悪化する。
【０００７】
そこで、本開示は、現像剤におけるトナー量の検知精度を向上させることができる画像形成装置及び現像装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、本開示に係る画像形成装置は、トナーを含む現像剤を収容する長尺な現像槽と、前記現像槽に収容された前記現像剤を前記現像槽の長手方向における一方側の所定の第１搬送方向に搬送する第１スクリュー状搬送部材と、前記現像槽に収容された前記現像剤を担持する現像剤担持体と、前記現像槽に収容された前記現像剤に含まれるトナー量を検知するトナー量検知部と、を有する現像装置を備え、前記現像槽には前記第１搬送方向における上流側の端部の前記第１スクリュー状搬送部材よりも上方の位置に開口が設けられた画像形成装置であって、前記トナーを受け入れる受入口から受け入れた前記トナーを前記現像槽における前記開口に案内する案内路が設けられた案内部を備え、前記案内路は、上下方向に対して傾斜して前記受入口から受け入れた前記トナーが落下する傾斜面を有している、ことを特徴とする。
【０００９】
また、本開示に係る現像装置は、トナーを含む現像剤を収容する長尺な現像槽と、前記現像槽に収容された前記現像剤を前記現像槽の長手方向における一方側の所定の第１搬送方向に搬送する第１スクリュー状搬送部材と、前記現像槽に収容された前記現像剤を担持する現像剤担持体と、前記現像槽に収容された前記現像剤に含まれるトナー量を検知するトナー量検知部と、を有し、前記現像槽には前記第１搬送方向における上流側の端部の前記第１スクリュー状搬送部材よりも上方の位置に開口が設けられた現像装置であって、前記トナーを受け入れる受入口から受け入れた前記トナーを前記現像槽における前記開口に案内する案内路が設けられた案内部を備え、前記案内路は、上下方向に対して傾斜して前記受入口から受け入れた前記トナーが落下する傾斜面を有している、ことを特徴とする。
【発明の効果】
【００１０】
本開示によると、現像剤におけるトナー量の検知精度を向上させることが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
