公開番号2025119999
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024015180
出願日2024-02-02
発明の名称表示装置
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類G09F 9/00 20060101AFI20250807BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示パネルにスタンド部を取り付ける向きを変えることができる表示装置を提供する。
【解決手段】表示装置は、表示面に画像が表示される表示パネルと、表示パネルの背面に取り付けられるスタンド部とを備える。スタンド部は、略鉛直方向上向きと略鉛直方向下向きとに形成された係合部22を有する。表示パネルの背面には、係合部22と係合する背面係合部13が設けられている。
【選択図】図7
特許請求の範囲【請求項１】
表示面に画像が表示される表示パネルと、前記表示パネルの背面に取り付けられるスタンド部とを備える表示装置であって、
前記スタンド部は、略鉛直方向上向きと略鉛直方向下向きとに形成された係合部を有し、
前記表示パネルの背面には、前記係合部と係合する背面係合部が設けられていること
を特徴とする表示装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の表示装置であって、
前記スタンド部は、前記背面係合部に対して、前記係合部を所定の向きで係合させた第１係合状態と、前記第１係合状態から自身を１８０度回転させた第２係合状態とのいずれかで取り付けられること
を特徴とする表示装置。
【請求項３】
請求項１に記載の表示装置であって、
前記係合部は、上端に設けた上端当接部と、下端に設けた下端当接部とが一体に形成されていること
を特徴とする表示装置。
【請求項４】
請求項３に記載の表示装置であって、
前記スタンド部は、前記表示パネルの背面に面する平板部を有し、
前記係合部は、前記平板部の一部とされ、垂直方向に延びた直線に沿って切り曲げて形成されていること
を特徴とする表示装置。
【請求項５】
請求項１に記載の表示装置であって、
前記係合部は、上下対称に形成されていること
を特徴とする表示装置。
【請求項６】
請求項１に記載の表示装置であって、
前記係合部は、上下で分割されていること
を特徴とする表示装置。
【請求項７】
請求項６に記載の表示装置であって、
前記スタンド部は、前記表示パネルの背面に面する平板部を有し、
前記係合部は、前記平板部の一部とされ、水平方向に延びた直線に沿って切り曲げて形成されていること
を特徴とする表示装置。
【請求項８】
請求項１に記載の表示装置であって、
前記係合部と前記背面係合部とは、一方に設けた凹部に、他方に設けた爪を挿入して、互いを係合すること
を特徴とする表示装置。
【請求項９】
請求項１に記載の表示装置であって、
前記表示パネルの背面には、前記背面係合部が複数設けられ、
前記表示パネルは、前記スタンド部に対して、いずれかの前記背面係合部が前記係合部に係合された第１支持状態と、前記第１支持状態から自身を９０度回転させ、前記第１支持状態とは異なる前記背面係合部が前記係合部に係合された第２支持状態とのいずれかで取り付けられること
を特徴とする表示装置。
【請求項１０】
請求項１に記載の表示装置であって、
前記背面係合部は、前記表示パネルの背面に対して傾斜した傾斜面を有し、
前記スタンド部は、前記傾斜面に応じて、前記表示パネルの背面に対して傾斜するように、前記表示パネルに取り付けられること
を特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示パネルの背面に取り付けられるスタンド部を備える表示装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
テレビジョン受像器やパーソナルコンピュータ等の表示装置は、画像を表示するディスプレイ（パネル）を有し、ディスプレイの背面側はカバー等で覆われている。このような表示装置においては、近年、薄型化の要求が高く、カバー等の厚みを薄くして薄型化が図られている。ところで、表示装置では、机上等へ安定して設置できることも重視されており、薄型化しつつも、安定した設置状態を確保するため、剛性を確保することが検討されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２１８１１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の表示装置は、表示面に画像が表示されるディスプレイと、ディスプレイの表示面の反対の面側に配置されるバックシャーシと、バックシャーシの背面側に配置されるリアカバーとを有する装置本体を備え、バックシャーシを貫通する抜き孔と補強部とが設けられている。また、表示装置は、受け部を有して装置本体を支えるスタンドを備え、スタンドは、装置本体の下端部に取り付けられて装置本体を起立させる機能を有すると伴に、装置本体の背面に取り付けられて装置本体を壁面に沿って設置する機能を有する。
【０００５】
上述した表示装置では、装置本体を起立させる際にスタンドを取り付ける位置と、装置本体を壁面に沿って設置する際にスタンドを取り付ける位置との共通化がされておらず、両方に対応するようにスタンドが複雑な構造となっている。
【０００６】
本開示は、上記の課題を解決するためになされたものであり、表示パネルにスタンド部を取り付ける向きを変えることができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る表示装置は、表示面に画像が表示される表示パネルと、前記表示パネルの背面に取り付けられるスタンド部とを備える表示装置であって、前記スタンド部は、略鉛直方向上向きと略鉛直方向下向きとに形成された係合部を有し、前記表示パネルの背面には、前記係合部と係合する背面係合部が設けられていることを特徴とする。
【発明の効果】
【０００８】
本開示によると、係合部が上向きに延びた部分と下向きに延びた部分とを有するように形成されており、スタンド部を反転させて表示パネルに取り付けることで、表示パネルにスタンド部を取り付ける向きを変えることができ、表示装置の設置における自由度を向上させることができる。
【図面の簡単な説明】
【０００９】

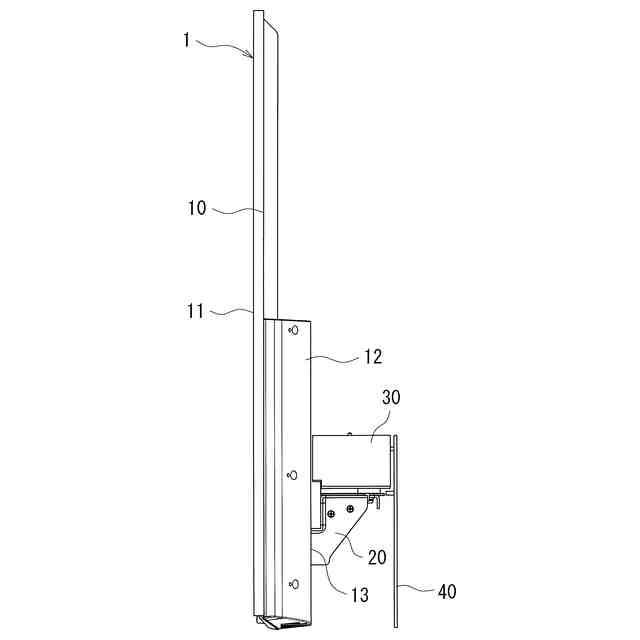

本開示の第１実施形態に係る表示装置を示す外観側面図である。

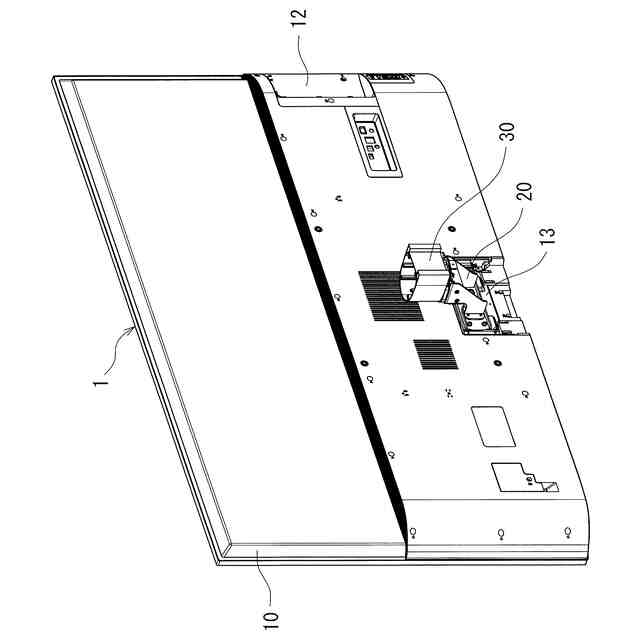

本開示の第１実施形態に係る表示装置を示す外観斜視図である。

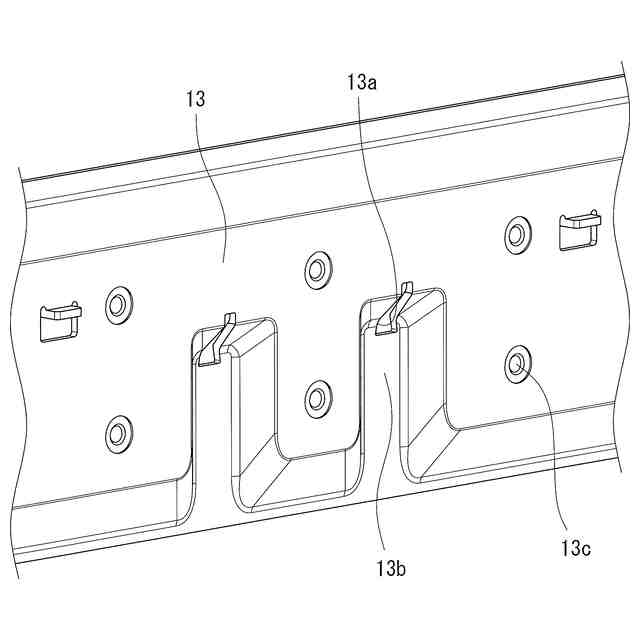

背面係合部近傍を拡大して示す拡大斜視図である。

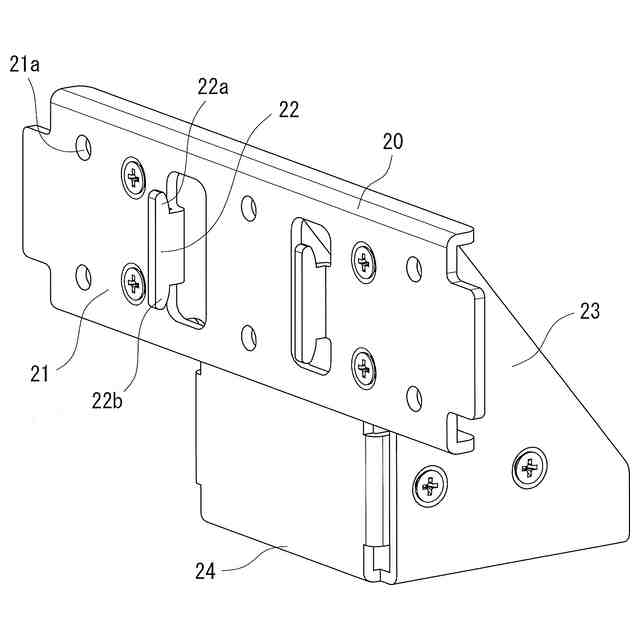

支持部を示す斜視図である。

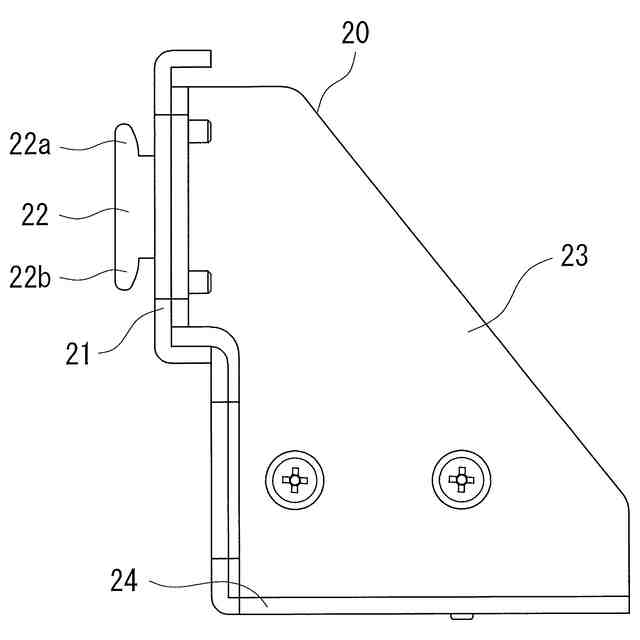

支持部を示す側面図である。

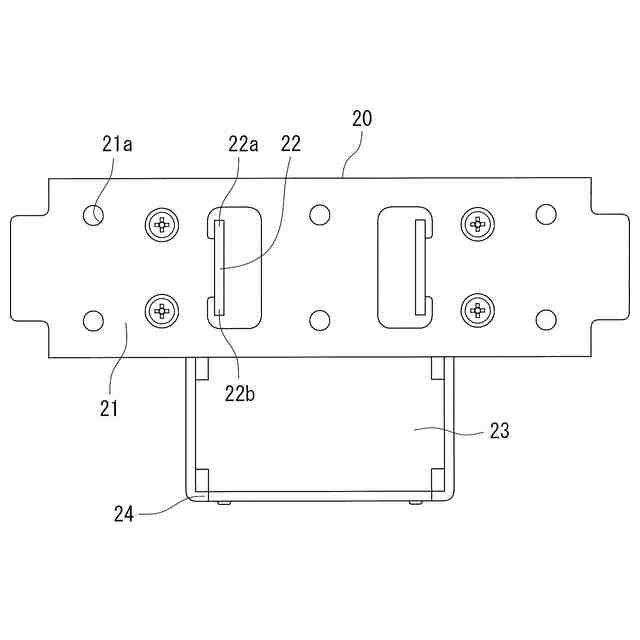

支持部を示す正面図である。

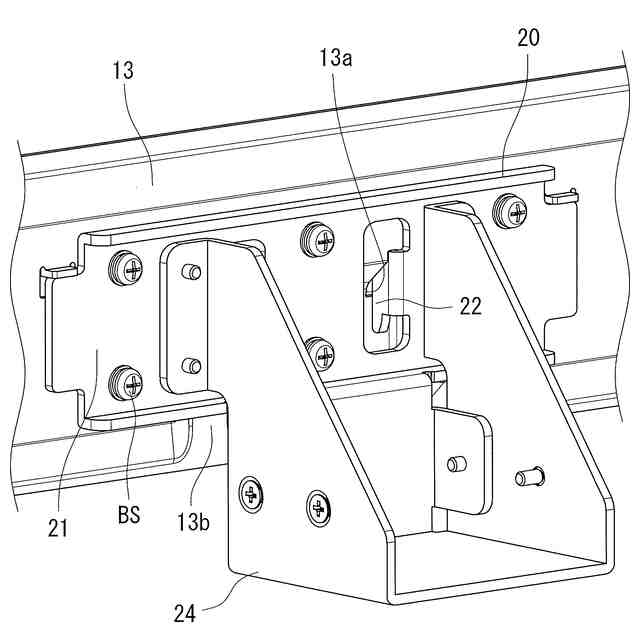

支持部が下向きに取り付けられた背面係合部近傍を拡大して示す拡大斜視図である。

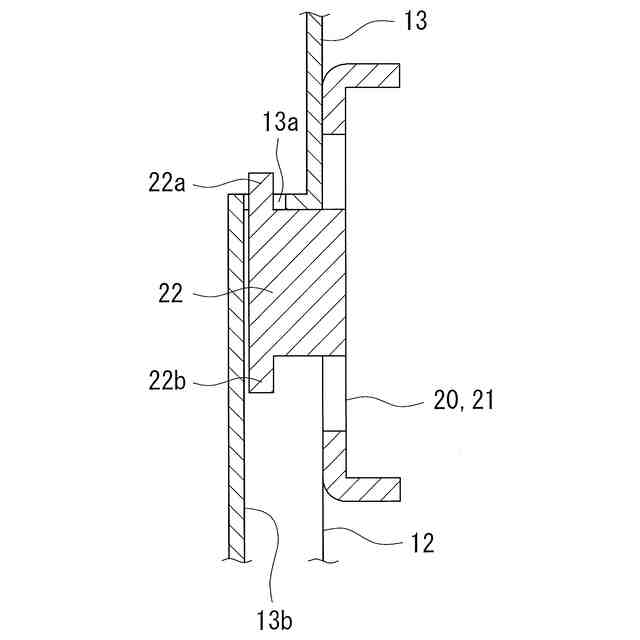

係合部および背面係合部近傍を示す模式断面図である。

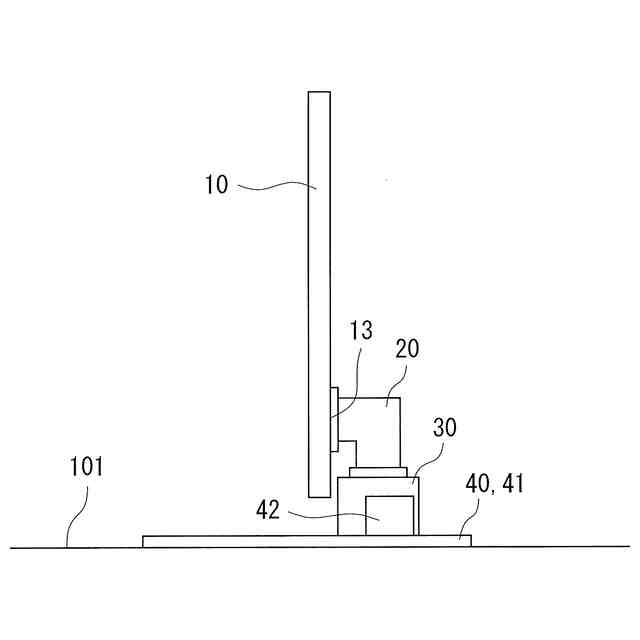

床面に設置した表示装置を示す模式側面図である。
支持部が上向きに取り付けられた背面係合部近傍を拡大して示す拡大斜視図である。
壁面に設置した表示装置を示す模式側面図である。
本開示の第２実施形態における支持部を示す斜視図である。
本開示の第２実施形態における支持部を示す側面図である。
本開示の第２実施形態における支持部を示す正面図である。
本開示の第２実施形態における係合部および背面係合部近傍を示す模式断面図である。
本開示の第３実施形態における支持部を示す斜視図である。
本開示の第３実施形態における支持部を示す側面図である。
本開示の第３実施形態における支持部を示す正面図である。
本開示の第３実施形態における係合部および背面係合部近傍を示す模式断面図である。
本開示の第４実施形態に係る表示装置において、表示パネルの背面を示す模式平面図である。
向きを変えた表示パネルの背面を示す模式平面図である。
本開示の第５実施形態に係る表示装置を壁面に設置した状態を示す模式側面図である。
【発明を実施するための形態】
【００１０】
（第１実施形態）
以下、本開示の第１実施形態に係る表示装置について、図面を参照して説明する。
（【００１１】以降は省略されています）
