特許ウォッチ

公開番号2025139704
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038679
出願日2024-03-13
発明の名称ロータリバルブ
出願人株式会社アイシン
代理人個人,個人
主分類F16K 1/24 20060101AFI20250919BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】上下方向の大型化を抑制できるロータリバルブを提供する。
【解決手段】ロータリバルブ30において、ロアピストン110は、第1空気室の圧力の増大に伴って上昇する一方で第1空気室RM1の圧力の減少に伴って下降し、上昇に伴ってセンターピストン120に接する場合に第2空気室RM2を外気から遮断し、下降に伴ってセンターピストン120から離れる場合に第2空気室RM2を外気に接続する。センターピストン120は、ロアピストン110に接する状況下において、第1空気室RM1の圧力の増大に伴ってロアピストン110とともに上昇し、第1空気室RM1の圧力の減少に伴ってロアピストン110とともに下降する。
【選択図】図20
特許請求の範囲【請求項１】
複数の空気袋に対する空気の供給態様を切り換えることにより、前記複数の空気袋を順番に膨張及び収縮させるロータリバルブであって、
下流端が前記複数の空気袋にそれぞれ接続される複数の接続流路を有し、ポンプに接続されるケースと、
連通流路を有し、前記ポンプから空気が供給される第１空気室を前記ケースとともに区画し、前記第１空気室の圧力の増大及び減少に伴って上下動するロアピストンと、
前記ロアピストンよりも上方に位置し、前記連通流路を介して前記第１空気室に接続する第２空気室を前記ロアピストンとともに区画し、前記第１空気室及び前記第２空気室の圧力の増大及び減少に伴って上下動するセンターピストンと、
前記センターピストンよりも上方に位置し、前記第２空気室に接続される給気流路を有し、前記センターピストンの上下動に応じて、上下方向に延びる軸線回りに回転するロータリと、
前記第１空気室の容積を小さくする方向であって前記ロアピストンを下降させる方向に前記ロアピストンを付勢するロアスプリングと、
前記第２空気室の容積を小さくする方向であって前記センターピストンを下降させる方向に前記センターピストンを付勢するセンタースプリングと、を備え、
前記ロータリは、上下方向に延びる軸線回りの回転に伴い、前記給気流路に接続する前記接続流路を順番に切り換えるとともに、前記給気流路が１つの前記接続流路に接続している間に前記給気流路を外気に接続しない給気状態及び前記給気流路を外気に接続する排気状態に切り換え、
前記ロアピストンの前記連通流路は、前記第１空気室から前記第２空気室に対する空気の流量を制限し、
前記ロアピストンは、前記第１空気室の圧力の増大に伴って上昇する一方で前記第１空気室の圧力の減少に伴って下降し、上昇に伴って前記センターピストンに接する場合に前記第２空気室を外気から遮断し、下降に伴って前記センターピストンから離れる場合に前記第２空気室を外気に接続し、
前記センターピストンは、前記ロアピストンに接する状況下において、前記第１空気室の圧力の増大に伴って前記ロアピストンとともに上昇し、前記第１空気室の圧力の減少に伴って前記ロアピストンとともに下降する
ロータリバルブ。
続きを表示（約 230 文字）【請求項２】
前記ロアピストンが最も下降するとともに、前記センターピストンが最も下降する状況下において、前記ロアピストンに対する前記ロアスプリングの付勢力は、前記センターピストンに対する前記センタースプリングの付勢力よりも小さい
請求項１に記載のロータリバルブ。
【請求項３】
前記ロアスプリングは、前記第２空気室の内部であって、前記ロアピストンと前記センターピストンとの間に配置される
請求項１に記載のロータリバルブ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロータリバルブに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
特許文献１には、着座するユーザの身体をマッサージするマッサージシートが記載されている。マッサージシートは、シートクッション及びシートバックに内蔵される複数の空気袋と、複数の空気袋に向けて空気を供給するポンプと、複数の空気袋に対する空気の供給態様を切り換えるロータリバルブと、を備える。ロータリバルブは、ケースと、ロアピストンと、センターピストンと、ロータリと、を備える。
【０００３】
ケースは、ロータリバルブの構成部品を収容している。ケースは、ポンプに接続される供給継手と、複数の空気袋にそれぞれ接続される複数の接続継手と、を有する。供給継手は、ケースの下端に位置し、複数の接続継手は、ケースの上端に位置している。ロアピストンは、ケースとともに第１空気室を区画している。第１空気室は、供給継手を介してポンプに接続している。ロアピストンは、第１空気室の圧力の増大及び減少に応じて、ケース内を上下動する。センターピストンは、ロアピストンよりも上方に位置している。センターピストンは、ケースとロアピストンとともに第２空気室を区画している。第２空気室は、ロアピストンに設けられる連通路を介して、第１空気室に接続している。センターピストンは、第２空気室の圧力の増大及び減少に伴い、ケース内を上下動する。ロータリは、第２空気室と何れかの接続継手を接続する給気流路と、給気流路と外気とを接続する排気流路と、を有する。ロータリは、センターピストンの上下動に伴い回転することにより、給気流路と接続する接続継手を順番に切り換える。
【０００４】
第２空気室の圧力の減少に伴うロータリの回転により、ある接続継手に給気流路が接続した場合には、排気流路の開口が閉じられる。この場合、ある接続継手に対応する空気袋に空気が供給されるとともに、第２空気室の圧力が増大する。続いて、第２空気室の圧力の増大に伴いロータリが回転すると、排気流路の開口が開かれる。すると、ある接続継手に対応する第２空気袋から空気が排出されるとともに、第２空気室の圧力が減少する。続いて、第２空気室の圧力の減少に伴いロータリが回転すると、次の接続継手に供給流路が接続するとともに排気流路の開口が閉じられる。こうして、ロータリバルブは、複数の空気袋を順番に膨張及び収縮させる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－８０９２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記のようなロータリバルブは、複数の構成部品が上下方向に積層されている点で、上下方向に大型化しやすい。このため、ロータリバルブは、上下方向に対する小型化が望まれている。
【課題を解決するための手段】
【０００７】
上記課題を解決するロータリバルブは、複数の空気袋に対する空気の供給態様を切り換えることにより、前記複数の空気袋を順番に膨張及び収縮させるロータリバルブであって、下流端が前記複数の空気袋にそれぞれ接続される複数の接続流路を有し、ポンプに接続されるケースと、連通流路を有し、前記ポンプから空気が供給される第１空気室を前記ケースとともに区画し、前記第１空気室の圧力の増大及び減少に伴って上下動するロアピストンと、前記ロアピストンよりも上方に位置し、前記連通流路を介して前記第１空気室に接続する第２空気室を前記ロアピストンとともに区画し、前記第１空気室及び前記第２空気室の圧力の増大及び減少に伴って上下動するセンターピストンと、前記センターピストンよりも上方に位置し、前記第２空気室に接続される給気流路を有し、前記センターピストンの上下動に応じて、上下方向に延びる軸線回りに回転するロータリと、前記第１空気室の容積を小さくする方向であって前記ロアピストンを下降させる方向に前記ロアピストンを付勢するロアスプリングと、前記第２空気室の容積を小さくする方向であって前記センターピストンを下降させる方向に前記センターピストンを付勢するセンタースプリングと、を備え、前記ロータリは、上下方向に延びる軸線回りの回転に伴い、前記給気流路に接続する前記接続流路を順番に切り換えるとともに、前記給気流路が１つの前記接続流路に接続している間に前記給気流路を外気に接続しない給気状態及び前記給気流路を外気に接続する排気状態に切り換え、前記ロアピストンの前記連通流路は、前記第１空気室から前記第２空気室に対する空気の流量を制限し、前記ロアピストンは、前記第１空気室の圧力の増大に伴って上昇する一方で前記第１空気室の圧力の減少に伴って下降し、上昇に伴って前記センターピストンに接する場合に前記第２空気室を外気から遮断し、下降に伴って前記センターピストンから離れる場合に前記第２空気室を外気に接続し、前記センターピストンは、前記ロアピストンに接する状況下において、前記第１空気室の圧力の増大に伴って前記ロアピストンとともに上昇し、前記第１空気室の圧力の減少に伴って前記ロアピストンとともに下降する。
【発明の効果】
【０００８】
ロータリバルブは、上下方向の大型化を抑制できる。
【図面の簡単な説明】
【０００９】

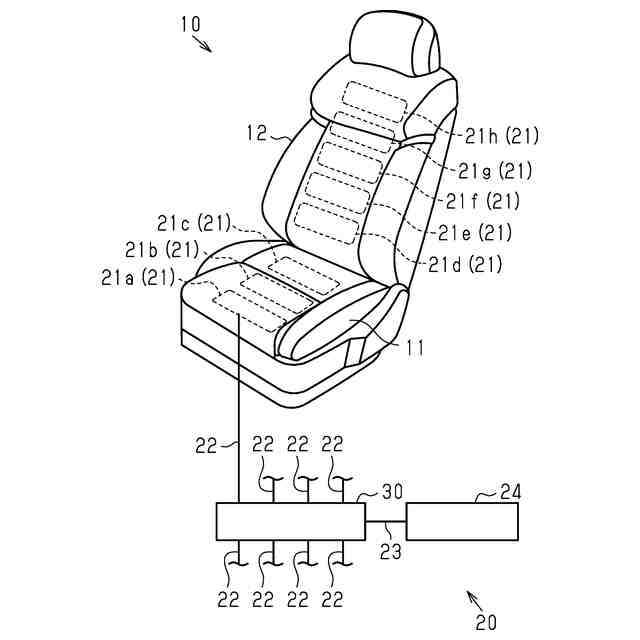

図１は、ロータリバルブを備えるシートの模式図である。

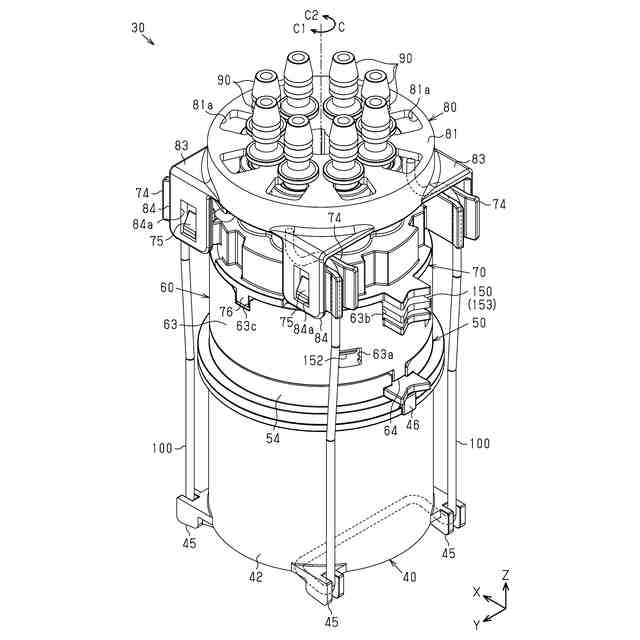

図２は、図１のロータリバルブの斜視図である。

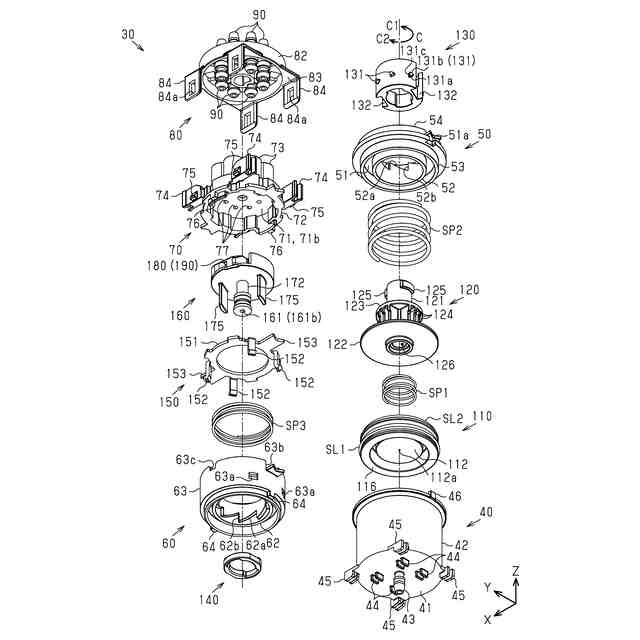

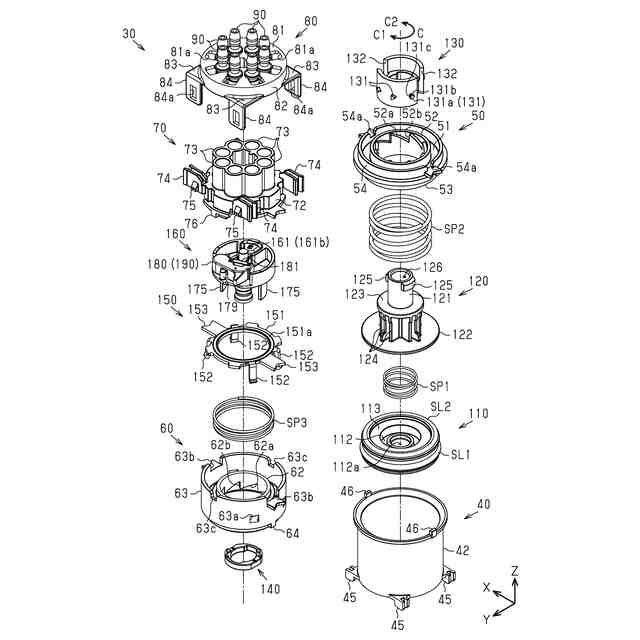

図３は、図１のロータリバルブの分解斜視図である。
図４は、図１のロータリバルブの分解斜視図である。

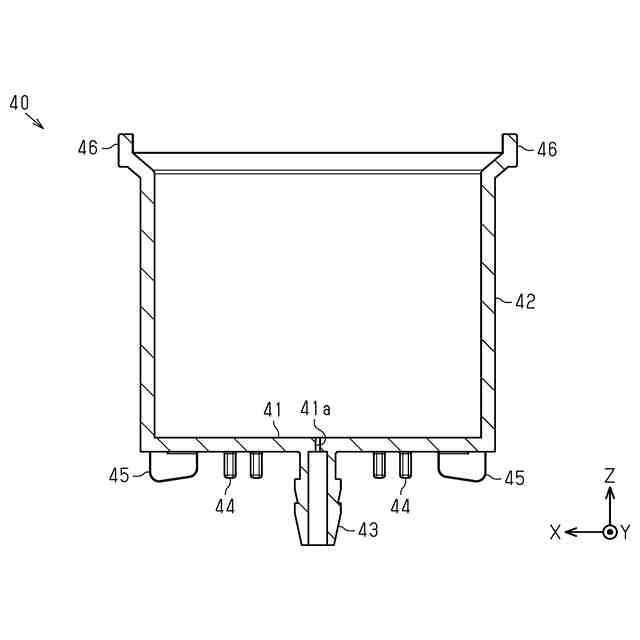

図５は、図１のロータリバルブのシリンダの断面図である。

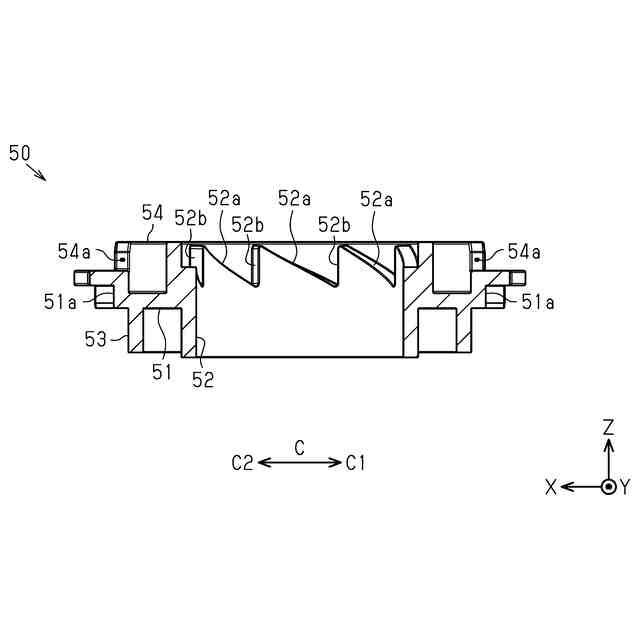

図６は、図１のロータリバルブのロアガイドの断面図である。

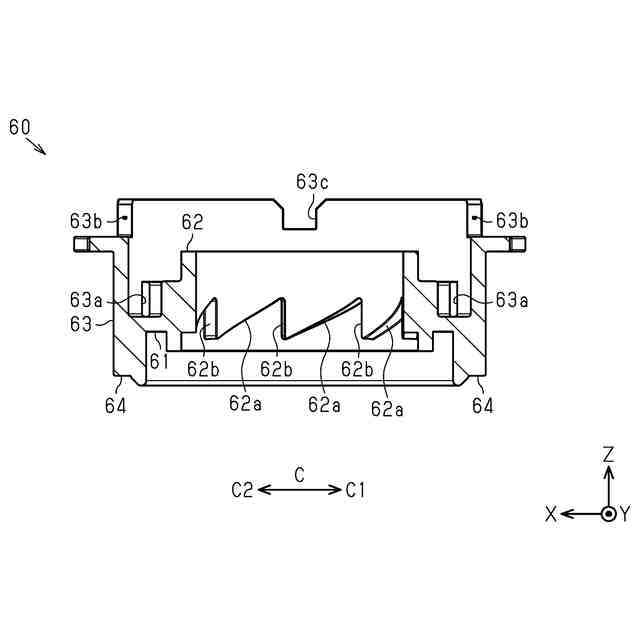

図７は、図１のロータリバルブのアッパガイドの断面図である。

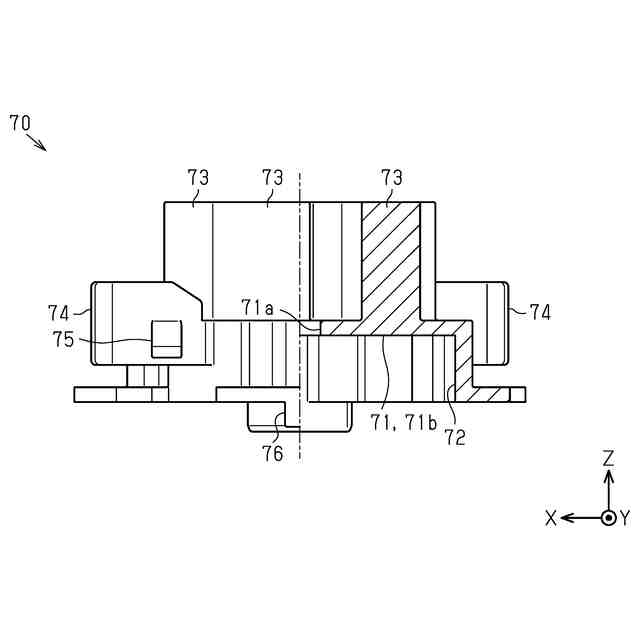

図８は、図１のロータリバルブのバルブケースの半断面図である。

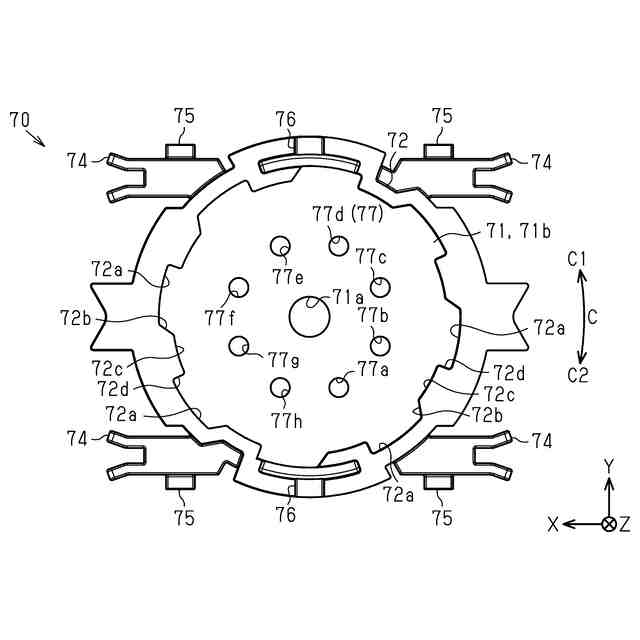

図９は、図１のロータリバルブのバルブケースの底面図である。
図１０は、図１のロータリバルブのノズルホルダ及びアッパノズルの上面図である。
図１１は、図１のロータリバルブのロアピストンの断面図である。
図１２は、図１のロータリバルブのセンターピストンの断面図である。
図１３は、図１のロータリバルブの押圧部の断面図である。
図１４は、図１のロータリバルブのロータリの分解斜視図である。
図１５は、図１４のロータリの分解斜視図である。
図１６は、図１４のロータリの上面図である。
図１７は、図１６のロータリの１７－１７線矢視断面図である。
図１８は、図１のロータリバルブの上面図である。
図１９は、図１８のロータリバルブのＡ－Ａ線矢視断面図である。

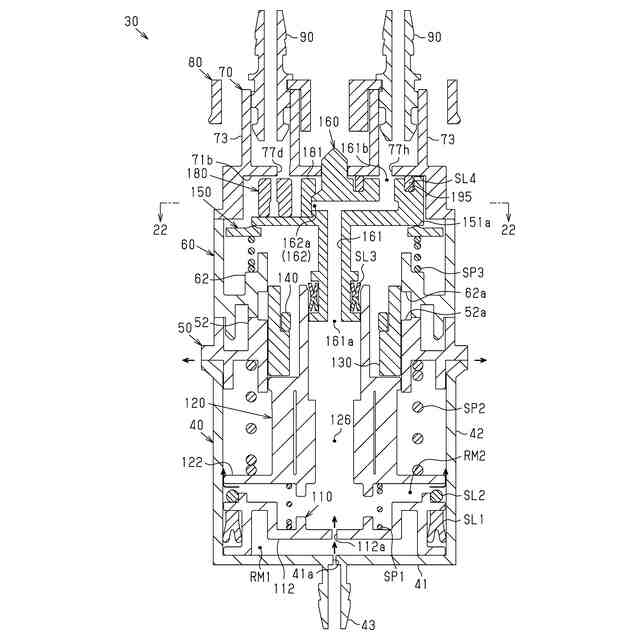

図２０は、図１８のロータリバルブのＢ－Ｂ線矢視断面図である。
図２１は、図２０のロータリバルブのボスベースの位置を示す模式図である。
図２２は、図２０のロータリバルブの２２－２２線矢視断面図である。
図２３は、図１８のロータリバルブにおいて、ロアピストンが上昇したときのＢ－Ｂ線矢視断面図である。
図２４は、図１８のロータリバルブにおいて、ロアピストン及びセンターピストンが上昇したときのＢ－Ｂ線矢視断面図である。
図２５は、図２４のロータリバルブのボスベースの動きを示す模式図である。
図２６は、図２４のロータリバルブの２６－２６線矢視断面図である。
図２７は、図１８のロータリバルブにおいて、ロアピストン及びセンターピストンが下降したときのＢ－Ｂ線矢視断面図である。
図２８は、図２７のロータリバルブのボスベースの動きを示す模式図である。
図２９は、図２７のロータリバルブの２９－２９線矢視断面図である。
図３０は、図１８のロータリバルブにおいて、ロアピストン及びセンターピストンが下降したときのＣ－Ｃ線断面図である。
図３１は、図１８のロータリバルブにおいて、ポンプの駆動が停止されたときのＡ－Ａ線断面図である。
図３２は、図１８のロータリバルブにおいて、ポンプの駆動が停止されたときのＡ－Ａ線断面図である。
【発明を実施するための形態】
【００１０】
以下、ロータリバルブを備えるシートについて図面を参照しつつ説明する。断面図示を明確にするために、断面図に用いるハッチングの線種は、部材の材質によらず金属用の線種を使用している。
（【００１１】以降は省略されています）
