特許ウォッチ

公開番号2025139844
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038897
出願日2024-03-13
発明の名称診断装置、および診断方法
出願人NTN株式会社
代理人弁理士法人深見特許事務所
主分類G05B 23/02 20060101AFI20250919BHJP(制御;調整)
要約【課題】回転機械に設置するセンサに関するセンサ情報を自動的に出力する。
【解決手段】診断装置100は、部品群21を有する風力発電装置20を診断する。診断装置100の演算装置102は、異常情報を用いて、部品群21から異常部品を特定する。演算装置102は、風力発電装置20への設置を推奨するセンサを示すセンサ情報を、異常部品に基づいて生成する。そして、インタフェース106は、センサ情報を出力する。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの部品を有する回転機械の診断装置であって、
インタフェースと、
演算装置とを備え、
前記インタフェースは、前記少なくとも１つの部品から異常部品を特定するための異常情報を取得し、
前記演算装置は、
前記異常情報に基づいて、前記異常部品を特定し、
前記回転機械への設置を推奨するセンサを示すセンサ情報を、前記異常部品に基づいて生成し、
前記インタフェースは、前記センサ情報を出力する、診断装置。
続きを表示（約 1,000 文字）【請求項２】
前記センサ情報は、
前記異常部品に応じた第１センサを示す第１センサ情報と、
前記回転機械に標準で設置される第２センサを示す第２センサ情報と、
前記第１センサ情報が特定可能となる特定情報を含む、請求項１に記載の診断装置。
【請求項３】
前記センサ情報は、前記センサの種別と、該センサの設置位置とのうちの少なくとも１つを含む情報である、請求項１または請求項２に記載の診断装置。
【請求項４】
前記センサ情報は、前記回転機械を示す画像情報を含み、
前記センサの種別と、該センサの設置位置とのうちの少なくとも１つを含む情報は、前記画像情報に対応付けられている、請求項３に記載の診断装置。
【請求項５】
前記センサ情報は、前記センサを前記回転機械に設置する作業の見積額を含む、請求項１または請求項２に記載の診断装置。
【請求項６】
前記センサ情報は、前記センサを前記回転機械に設置する作業の開始時期を含む、請求項１または請求項２に記載の診断装置。
【請求項７】
前記センサ情報は、前記センサを前記回転機械に設置する理由を示す理由情報を含む、請求項１または請求項２に記載の診断装置。
【請求項８】
前記センサ情報は、前記異常部品の種別を含む、請求項１または請求項２に記載の診断装置。
【請求項９】
前記異常情報は、
前記回転機械への作業者による点検結果を示す第１異常情報と、
前記回転機械に既に設置されている設置済センサにより検出された物理量の計測データである第２異常情報と、
前記回転機械の機種情報を示す第３異常情報とのうちの少なくとも１つを含む、請求項１または請求項２に記載の診断装置。
【請求項１０】
前記回転機械は風力発電装置であり、
前記第２異常情報により示される計測データと、該計測データが検出された期間における前記回転機械が設置された場所の風速データとに基づいて第１相関係数を算出し、
前記センサ情報は、前記第１相関係数の絶対値が第１閾値よりも大きい場合に、前記センサとして風速センサを前記回転機械に設置することを推奨する風速センサ情報を含む、請求項９に記載の診断装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、診断装置、および診断方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
たとえば、特開２０１３－１８５５０７号公報には、状態監視システムが開示されている。状態監視システムは、風力発電装置の主軸および増速機などの状態を監視する。風力発電装置の所定の診断箇所には、振動値を検出する振動センサなどが設置されている。状態監視システムは、該振動センサからの振動データなどの運転条件に関する計測データを収集する。そして、状態監視システムは、該計測データに基づいて、風力発電装置の異常診断を実施する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１８５５０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の状態監視システムによる異常診断の精度を向上させるために、技術者は、風力発電装置などの回転機械に設置するセンサの種別などを示す適切なプランを作成することが好ましい。しかしながら、このようなプランを作成する作業には、技術者による多大な負担が必要となる。つまり、従来の状態監視システムにおいては、回転機械に設置するセンサに関するセンサ情報を作成することが困難であるという問題が生じ得る。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、回転機械に設置するセンサに関するセンサ情報を自動的に出力することである。
【課題を解決するための手段】
【０００６】
本開示の診断装置は、少なくとも１つの部品を有する回転機械の診断装置である。診断装置は、インタフェースと、演算装置とを備える。インタフェースは、少なくとも１つの部品から異常部品を特定するための異常情報を取得する。演算装置は、異常情報に基づいて、異常部品を特定する。演算装置は、回転機械への設置を推奨するセンサを示すセンサ情報を、異常部品に基づいて生成する。インタフェースは、センサ情報を出力する。
【０００７】
本開示の診断方法は、少なくとも１つの部品を有する回転機械の診断方法である。診断方法は、少なくとも１つの部品から異常部品を特定するための異常情報を取得することを備える。診断方法は、異常情報に基づいて、異常部品を特定することを備える。診断方法は、回転機械への設置を推奨するセンサを示すセンサ情報を、異常部品に基づいて生成することを備える。診断方法は、センサ情報を出力することを備える。
【発明の効果】
【０００８】
本開示によれば、回転機械に設置するセンサに関するセンサ情報を自動で出力することができる。
【図面の簡単な説明】
【０００９】
本実施の形態の診断システムの構成例を示す図である。

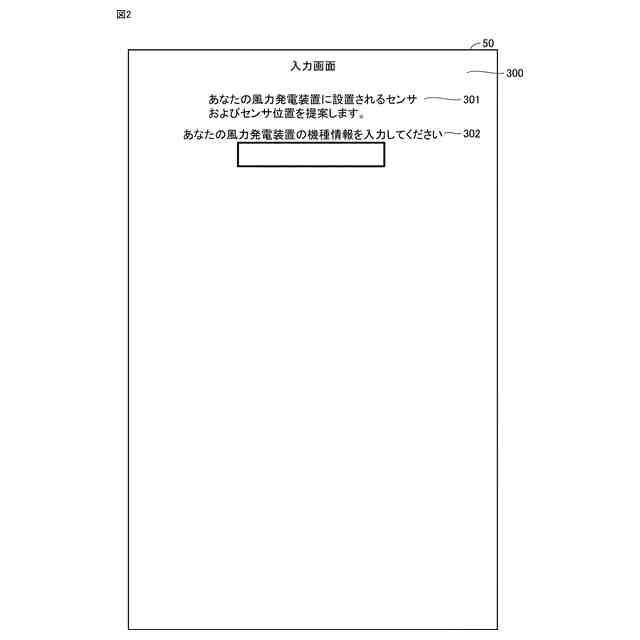

ユーザ端末が表示する入力画面の一例を示す図である。

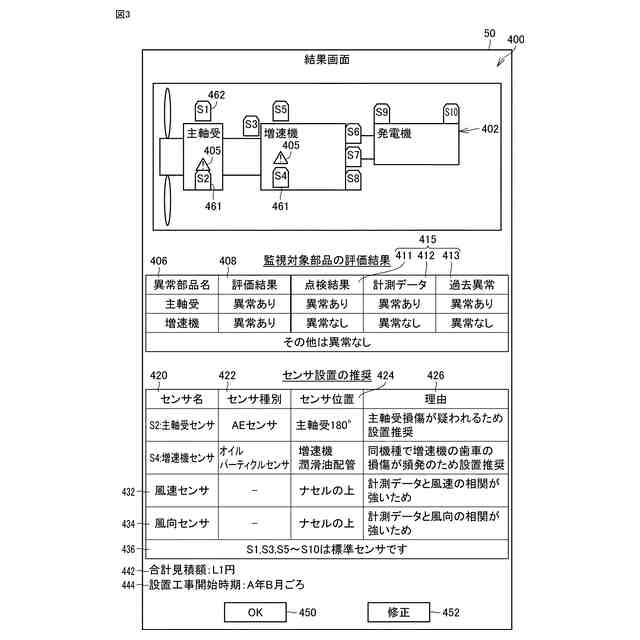

ユーザ端末が表示するセンサ情報の一例を示す図である。

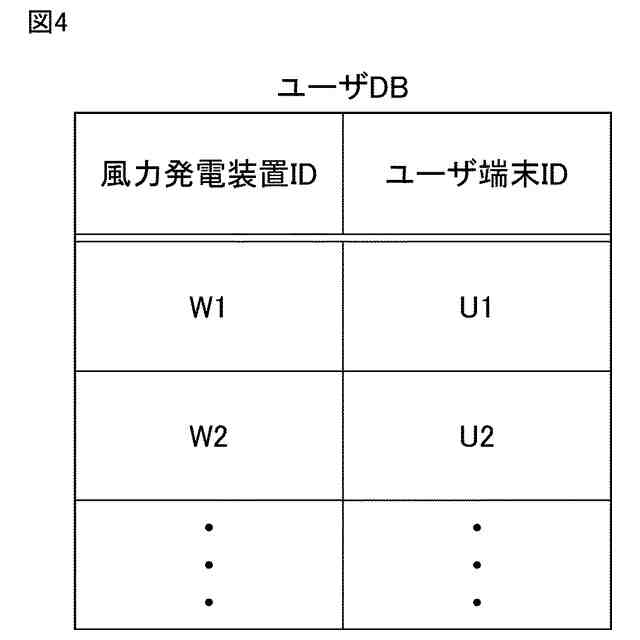

ユーザＤＢの一例である。

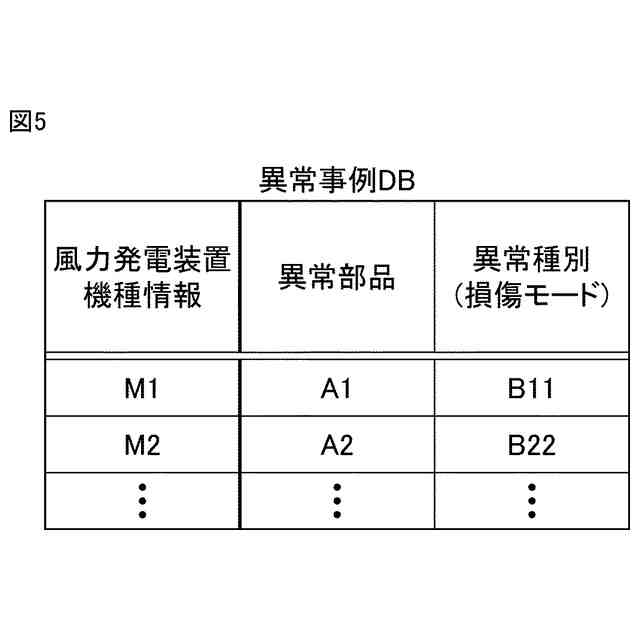

異常事例ＤＢの一例である。

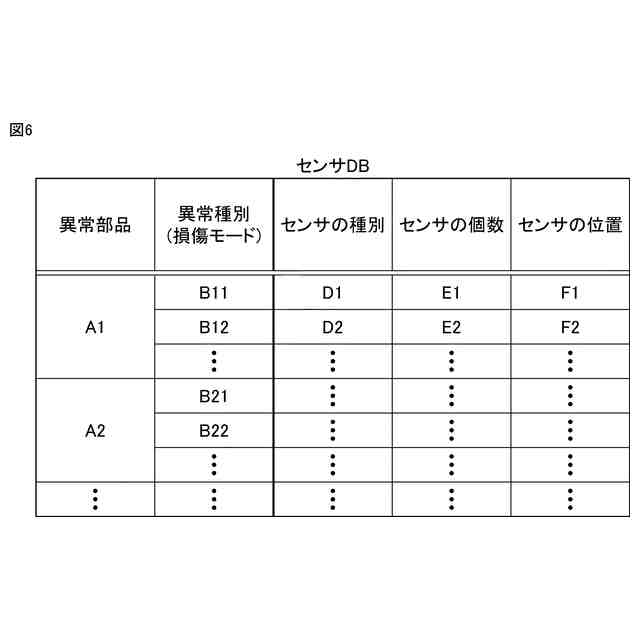

センサＤＢの一例である。

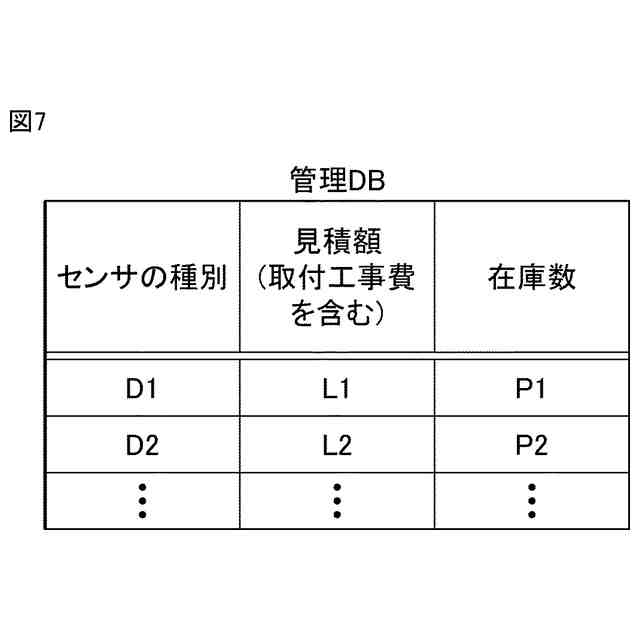

管理ＤＢの一例である。

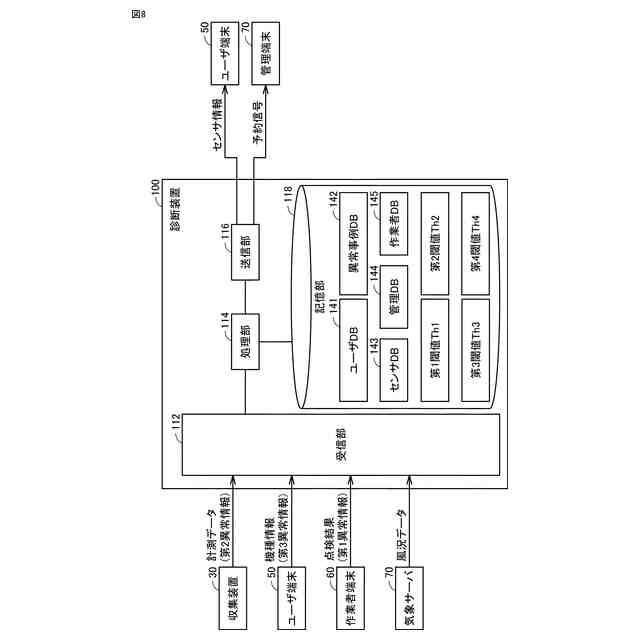

診断装置の機能ブロック図である。

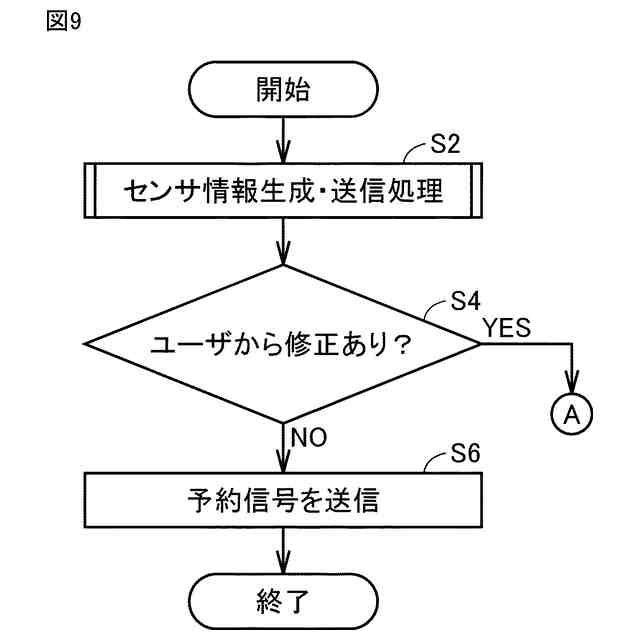

診断装置の主な処理を示すフローチャートである。
図９のステップＳ２の処理の詳細を示すフローチャートである。
図１０のステップＳ２４の処理を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について図面を参照しつつ説明する。なお、以下の図面において同一または相当する部分には同一の参照番号を付し、その説明は繰り返さない。
（【００１１】以降は省略されています）
