公開番号2025136939
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035879
出願日2024-03-08
発明の名称等速自在継手
出願人NTN株式会社
代理人個人,個人
主分類F16D 3/84 20060101AFI20250911BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】ブーツの長寿命化を図ることができ、しかも、グリースの外部への流出を有効に防止できて、長期にわたって、潤滑性能を維持することができる等速自在継手を提供する。

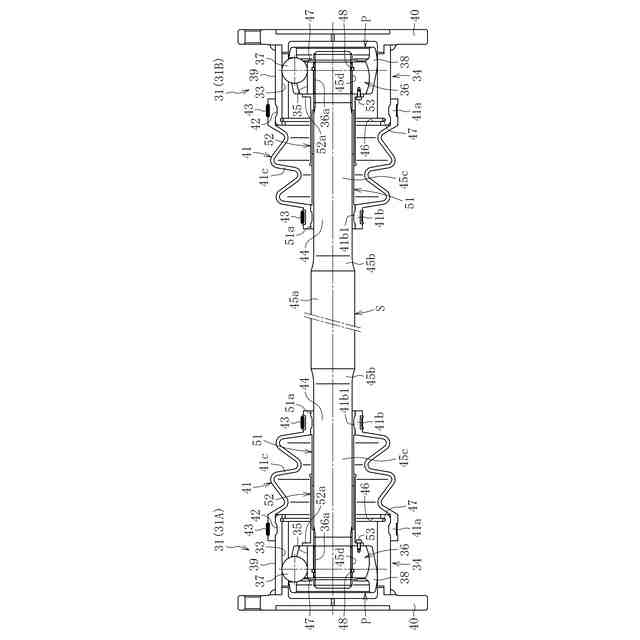

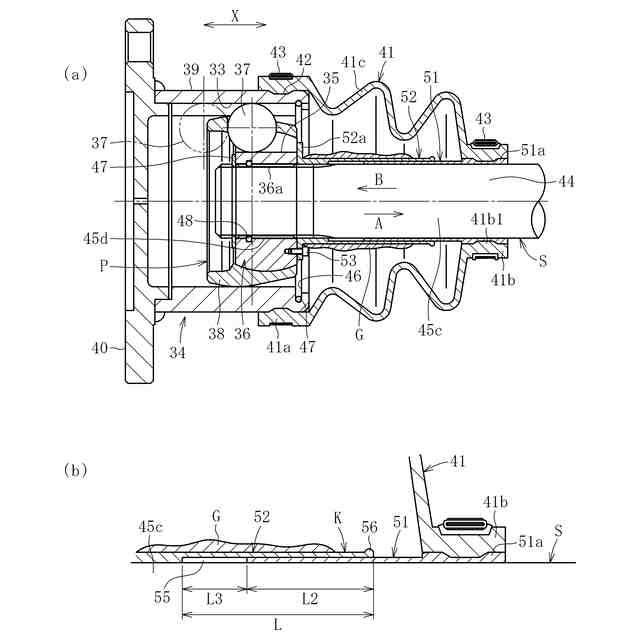

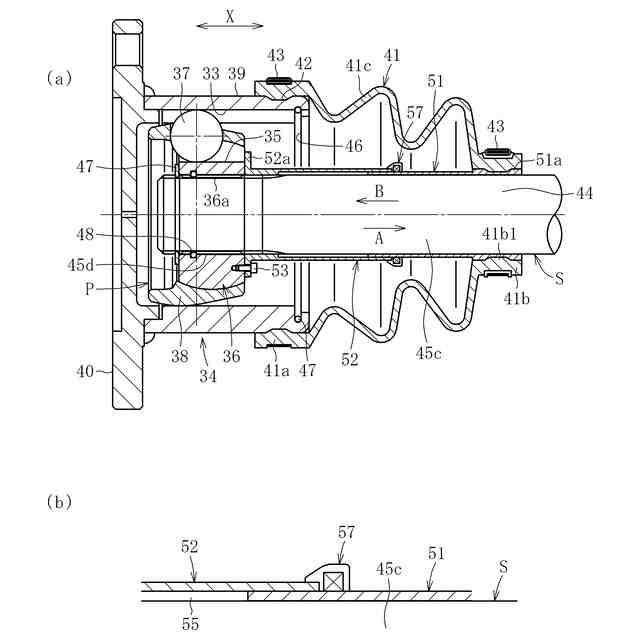

【解決手段】シャフトが、その軸方向のスライドを可能として内嵌されるスリーブ内環と、内側継手部材に固定されてシャフトに外嵌されるスリーブ外環とを備える。スリーブ外環とこれに対向するシャフトとの間に、前記スリーブ内環がスライド可能として嵌入されるすきま部が形成される。スリーブ内環のブーツ内嵌部がすきま部に嵌入状態が維持されて、常時、前記スリーブ外環と前記スリーブ内環とはオーバーラップ部位を有する。

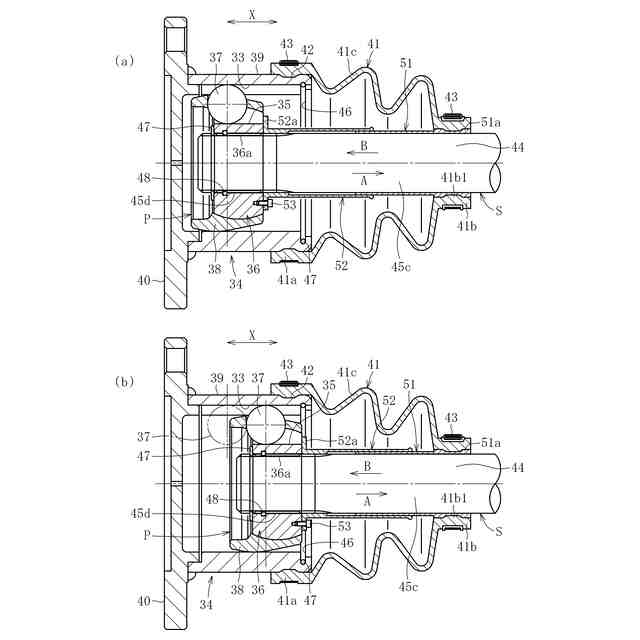

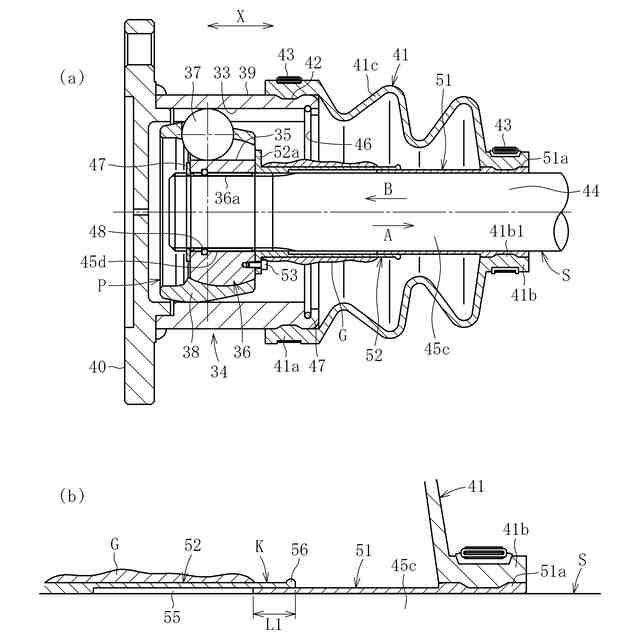

【選択図】図2
特許請求の範囲【請求項１】
外側継手部材と、内側継手部材と、前記外側継手部材と前記内側継手部材との間に介在されるトルク伝達部材とを備え、前記内側継手部材と前記トルク伝達部材とを有する内部部品が前記外側継手部材に軸方向の摺動を可能として収容され、かつ、シャフトが前記内部部品の内側継手部材に連結されて、一方の開口端部が前記外側継手部材の開口部に装着されるともに、他方の開口端部が前記シャフトに装着されるブーツにて継手内部が密封される等速自在継手であって、
反内部部品側の端部が前記ブーツの他方の開口端部の内径部とシャフトの外径面との間に介在された状態で前記ブーツに内装されて、前記シャフトが、その軸方向のスライドを可能として嵌入されるスリーブ内環と、
前記スリーブ内環と反対側の端部が前記内部部品の内側継手部材に固定されて前記シャフトが嵌入されるスリーブ外環とを備え、
前記スリーブ外環とこれに対向するシャフトとの間に、前記スリーブ内環がスライド可能として嵌入されるすきま部が形成され、前記スリーブ内環のブーツ内嵌部が前記すきま部への嵌入状態が維持されて、常時、前記スリーブ外環と前記スリーブ内環とはオーバーラップ部位を有することを特徴とする等速自在継手。
続きを表示（約 170 文字）【請求項２】
前記スリーブ外環のスリーブ内環側の端縁部に、外径側に突出する周方向突起部を設けたことを特徴とする請求項１に記載の等速自在継手。
【請求項３】
前記スリーブ外環のスリーブ内環側の端縁部に、前記スリーブ外環とスリーブ内環との間を密封するシール部材を配置したことを特徴とする請求項１に記載の等速自在継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、等速自在継手に関し、特に、鉄鋼や製紙や化学プラント等に使用される産業機械用の等速自在継手に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
産業機械の回転伝達部に用いられる動力伝達機構は、軸方向に離間して配設された一対の等速自在継手と、両等速自在継手を連結する中間軸(シャフト)とを備えたものである。等速自在継手には、角度変位のみを許容する固定式等速自在継手と、角度変位のみならず軸方向変位も許容する摺動式等速自在継手とがある。
【０００３】
ところが、摺動式等速自在継手は、角度変位のみならず軸方向変位を許容するものであるので、外側継手部材の開口部を密閉する密封装置(例えば、ブーツ)に、これらの変位に対して、変位することになる。
【０００４】

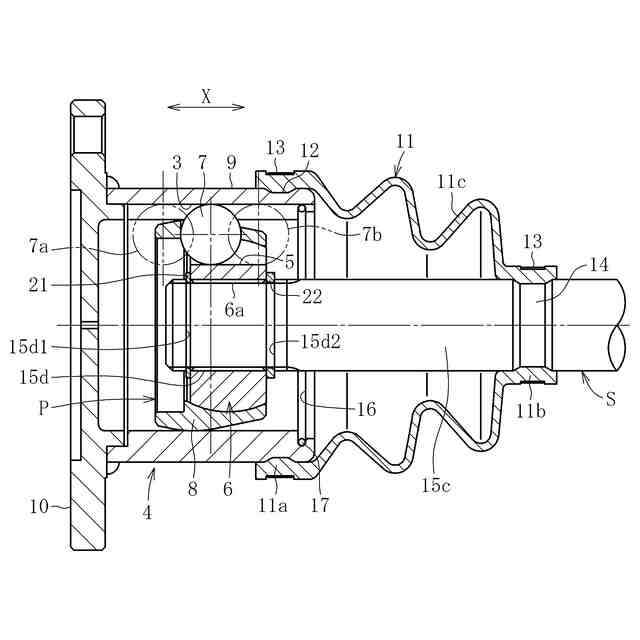

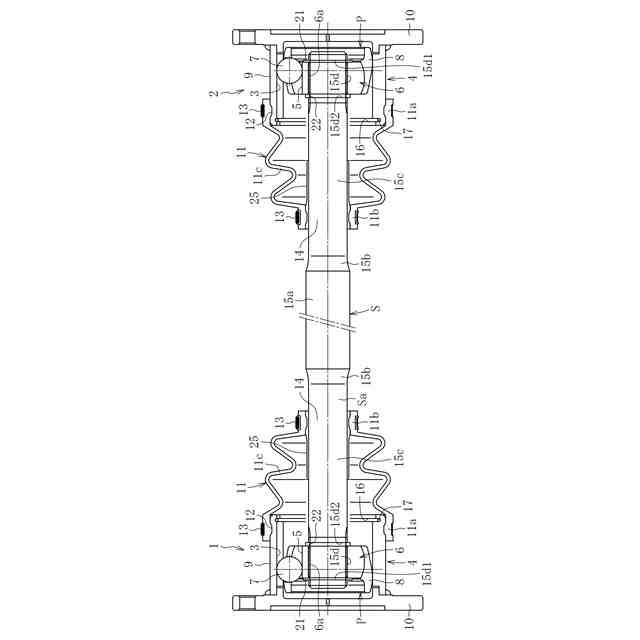

すなわち従来の摺動式等速自在継手は、図９に示すように、円筒状内周面に複数の直線状トラック溝３が軸方向に沿って形成された外側継手部材４と、球面状外周面に複数の直線状トラック溝５が外側継手部材４のトラック溝３と対をなして軸方向に沿って形成された内側継手部材６と、外側継手部材４のトラック溝３と内側継手部材６のトラック溝５との間に介在してトルクを伝達するトルク伝達部材としての複数のボール７と、外側継手部材４の円筒状内周面と内側継手部材６の球面状外周面との間に介在してボール７を保持するケージ８とを備えたものである。
【０００５】
各外側継手部材４は、円筒状内周面にトラック溝３が形成された筒状本体部９と、この筒状本体部９の一方の開口部側に設けられるフランジ部１０とからなる。また、筒状本体部９の他方の開口部は、ブーツ１１にて塞がれている。ブーツ１１は、大径部（一方の開口部）１１ａと、小径部（他方の開口部）１１ｂと、大径部１１ａと小径部１１ｂとを連結する蛇腹部１１ｃとからなる。大径部１１ａが、筒状本体部９の他方の開口部の凹周溝を有するブーツ装着部１２に外嵌されて、この状態でブーツバンド１３にて締め付けられる。
【０００６】
また、シャフトＳには、凹周溝を有するブーツ装着部１４が設けられ、このブーツ装着部１４にブーツ１１の小径部１１ｂが外嵌されて、この状態でブーツバンド１３にて締め付けられる。なお、外側継手部材４の内周面開口端部には、内部部品（内側継手部材６とケージ８とボール７等）Ｐの抜け止めとしての止め輪１７が付設されている。すなわち、外側継手部材４の筒状本体部９の内径面の開口側には、周方向凹溝１６が設けられ、この周方向凹溝１６に止め輪１７が装着されている。
【０００７】
中間軸(シャフト)Ｓの端部には、雄スプライン１５ｄが形成され、その雄スプライン１５ｄが各内側継手部材６の軸孔に嵌入される。各内側継手部材６の軸孔の内径面には雌スプライン６ａが形成されている。このため、シャフトＳの雄スプライン１５ｄが各内側継手部材６の軸孔に嵌入によって、各内側継手部材６の雌スプライン６ａに噛合する。
【０００８】
また、シャフトＳの両端にある各雄スプライン１５ｄには、一対の止め輪２１，２２が装着される。すなわち、雄スプライン１５ｄの継手奥側及び継手開口側に周方向凹溝が形成され、各周方向凹溝にそれぞれ止め輪２１，２２が嵌着されている。このため、この一対の止め輪２１，２２間に内側継手部材６が介在されることになる。これによって、シャフトＳの内側継手部材６からの抜けが防止される。したがって、内部部品Ｐは外側継手部材４内を、矢印Ｘ方向（軸方向）に往復動可能となっている。
【０００９】

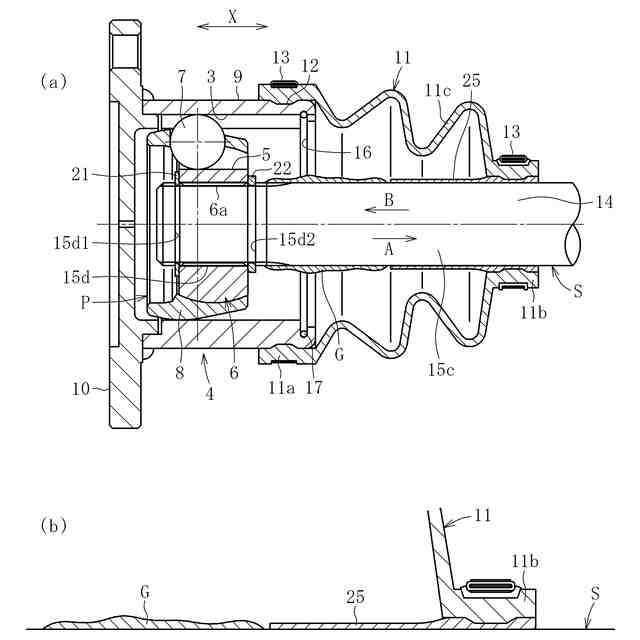

このような構成では、図９の実線で示すように、内部部品Ｐが外側継手部材４の中央部に配置される中立状態（ブーツが伸縮してない状態）から内部部品Ｐのボール７が仮想線７aで示す位置にスライドした際には、すなわち、内部部品Ｐが継手奥側へスライドした際には、シャフトＳも一体的に継手奥側へスライドする。シャフトＳが継手奥側へスライドすれば、シャフトＳに固着されているブーツ１１の小径部１１ｂも継手奥側へ移動することになる。このため、ブーツ１１は圧縮された状態となる。
【００１０】

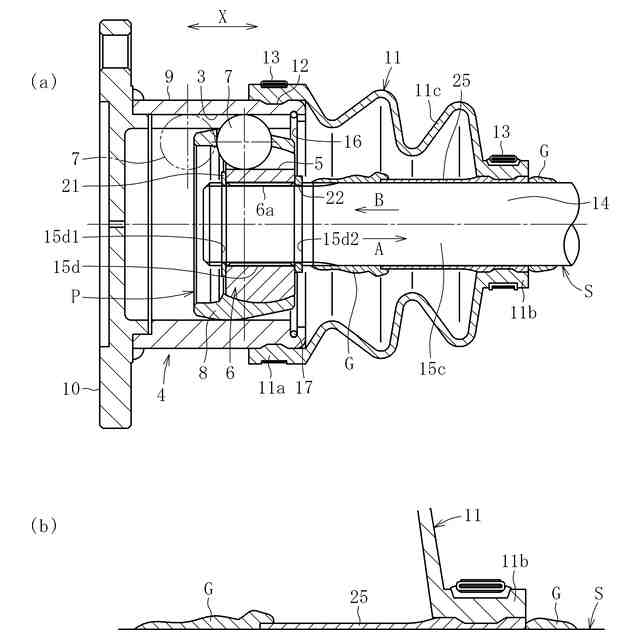

また、内部部品Ｐが外側継手部材４の中央部に配置される中立状態（ブーツが伸縮してない状態）から内部部品Ｐのボール７が仮想線７ｂで示す位置にスライドした際には、すなわち、内部部品Ｐが継手開口側へスライドした際には、シャフトＳも一体的に継手開口側へスライドする。シャフトＳが継手開口側へスライドすれば、シャフトＳに固着されているブーツ１１の小径部１１ｂも継手開口側へ移動することになる。このため、ブーツ１１は伸びた状態となる。
（【００１１】以降は省略されています）
