公開番号2025139881
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038961
出願日2024-03-13
発明の名称管路更生工法および管路更生工法用管
出願人株式会社栗本鐵工所
代理人個人,個人,個人,個人
主分類F16L 1/00 20060101AFI20250919BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】樹脂管を新設管として用いる管路の更生作業をスムーズに行うことができる管路更生工法および管路更生工法用管を提供する。

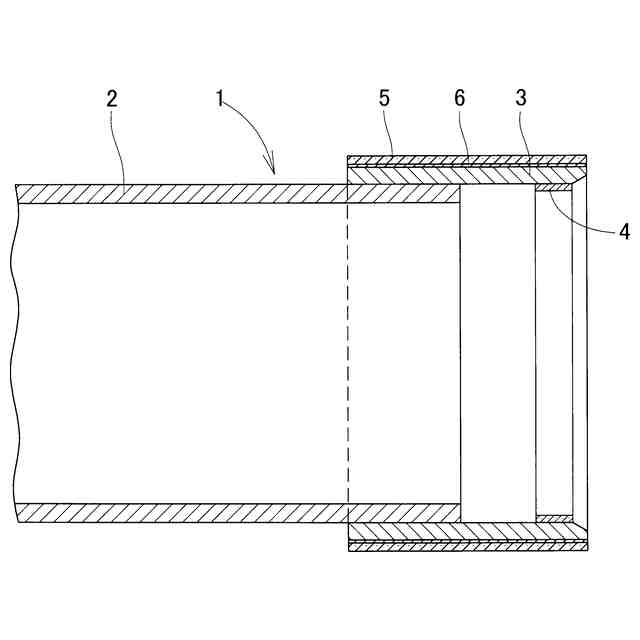

【解決手段】直管部2の一端側の外周にリング状の受口部3が嵌め込まれた樹脂製の新設管1の挿し口と、他の新設管1の受口を順次つなぎ合わせながら既設管P内に推進させて管路を更生する管路更生工法において、直管部2に対して大径の受口部3の外周面に布状体5が接着剤6で接着された構成とし、直管部2の一端側の外周にリング状の受口部3が嵌め込まれた樹脂製の新設管1の挿し口と、他の新設管1の受口を順次つなぎ合わせながら既設管P内に推進させて管路を更生する際に用いられる管路更生工法用管1において、直管部2に対して大径の受口部3の外周面に布状体5が接着剤6で接着されている構成とする。
【選択図】図2
特許請求の範囲【請求項１】
直管部（２）の一端側の外周にリング状の受口部（３）が嵌め込まれた樹脂製の新設管（１）の挿し口と、他の新設管（１）の受口を順次つなぎ合わせながら既設管（Ｐ）内に推進させて管路を更生する管路更生工法において、
前記直管部（２）に対して大径の前記受口部（３）の外周面に布状体（５）が接着剤（６）で接着されていることを特徴とする管路更生工法。
続きを表示（約 680 文字）【請求項２】
前記受口部（３）の外周面に設けられた布状体（５）の表面の前記既設管（Ｐ）の内面に対する摩擦係数が、前記受口部（３）の外周面の前記既設管（Ｐ）の内面に対する摩擦係数よりも小さい請求項１に記載の管路更生工法。
【請求項３】
前記布状体（５）が、シート状の不織布（５）の少なくとも一方側の面に糸（７）を編み込むことによって構成されており、前記糸（７）を編み込んだ面が前記受口部（３）に接着されている請求項１または２に記載の管路更生工法。
【請求項４】
直管部（２）の一端側の外周にリング状の受口部（３）が嵌め込まれた樹脂製の新設管（１）の挿し口と、他の新設管（１）の受口を順次つなぎ合わせながら既設管（Ｐ）内に推進させて管路を更生する際に用いられる管路更生工法用管において、
前記直管部（２）に対して大径の前記受口部（３）の外周面に布状体（５）が接着剤（６）で接着されていることを特徴とする管路更生工法用管。
【請求項５】
前記受口部（３）の外周面に設けられた布状体（５）の表面の前記既設管（Ｐ）の内面に対する摩擦係数が、前記受口部（３）の外周面の前記既設管（Ｐ）の内面に対する摩擦係数よりも小さい請求項４に記載の管路更生工法用管。
【請求項６】
前記布状体（５）が、シート状の不織布（５）の少なくとも一方側の面に糸（７）を編み込むことによって構成されており、前記糸（７）を編み込んだ面が前記受口部（３）に接着されている請求項４または５に記載の管路更生工法用管。

発明の詳細な説明【技術分野】
【０００１】
この発明は、管路更生工法および管路更生工法用管に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一端側に受口が形成され他端側に挿し口が形成された新設管の挿し口と、他の新設管の受口を順次つなぎ合わせながら既設管内に推進させて管路を更生する管路更生工法が一般的に採用されている。例えば下記特許文献１においては、ダクタイル鋳鉄管を新設管として採用している。この新設管の受口側には、新設管を既設管内で推進させる際の摩擦抵抗を低減するためのシートが設けられている。このシートは、直管部よりも大径の受口から直管部に向かって徐々に直径を減じるテーパ部までの全体を跨ぐように設けられている。
【０００３】
このようにシートを設けることにより、新設管を推進させる際に、このシートの摩擦低減作用によって新設管の受口を既設管の開口にスムーズに乗り上げることができる。このシートの素材として、摺動性を有する高分子量ポリエチレンや四フッ化エチレン等が採用されている。
【先行技術文献】
【特許文献】
【０００４】
特許第４６０１５５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１で採用されているダクタイル鋳鉄管は、その遠心鋳造の際に直管部と受口との間にテーパ部を形成することができ、そのテーパ部に沿ってシートを貼り付けることによって新設管の推進時におけるシートの剥がれを防止することができる。
【０００６】
その一方で、新設管として樹脂管を採用する場合、その樹脂管は直管部の一端側の外周にリング状の受口部を嵌め込むことによって形成されており、直管部と受口部との間に段差が生じている。シートをこの段差に跨るように設けた場合、その段差部分で新設管とシートとの間で隙間が生じ、新設管を推進させた際にその隙間を起点としてシートの剥離が生じることがある。また、特許文献１においてシートの素材として採用している高分子量ポリエチレンや四フッ化エチレンは、接着性に劣るとともにねじれに弱く、シートの剥離がより顕著となるおそれもある。また、下水管のように既設管の中に異物や溜水が存在する環境で樹脂管からなる新設管を推進させた場合、シートの剥離が一層顕著となり、管路の更生作業に支障をきたすおそれがある。
【０００７】
そこで、この発明は、樹脂管を新設管として用いる管路の更生作業をスムーズに行うことを課題とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するため、この発明では、
直管部の一端側の外周にリング状の受口部が嵌め込まれた樹脂製の新設管の挿し口と、他の新設管の受口を順次つなぎ合わせながら既設管内に推進させて管路を更生する管路更生工法において、
前記直管部に対して大径の前記受口部の外周面に布状体が接着剤で接着されていることを特徴とする管路更生工法を構成（第１構成）した。
【０００９】
このようにすると、布状体にしみ込んだ接着剤のアンカー効果により、この布状体を受口部の外周面に強固に接着してこの受口部を確実に保護することができ、樹脂管を新設管として用いる管路の更生作業をスムーズに行うことができる。
【００１０】
第１構成においては、前記受口部の外周面に設けられた布状体の表面の前記既設管の内面に対する摩擦係数が、前記受口部の外周面の前記既設管の内面に対する摩擦係数よりも小さい構成（第２構成）とすることができる。このようにすると、布状体による受口部の補強効果に加え、この受口部に摺動性を付与することができ、管路の更生作業を一層スムーズに行うことができる。
（【００１１】以降は省略されています）
