特許ウォッチ

公開番号2025139976
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039090
出願日2024-03-13
発明の名称測定値処理装置
出願人株式会社FUJI
代理人弁理士法人中部国際特許事務所
主分類G01R 31/00 20060101AFI20250919BHJP(測定;試験)
要約【課題】測定子の汚れの程度を良好に取得する。
【解決手段】本測定値処理装置においては、電気的特性を表す値が設定値より小さい対象物について、測定子により測定された電気的特性の測定値に関連する値に基づいて、測定子の汚れの程度が取得される。電気的特性を表す値が設定値より小さい対象物については設定値以上の対象物に比較して、測定値に対する測定子の汚れに起因する影響分の比率が高い。また、測定値のバラツキが小さいことが多い。以上により、電気的特性を表す値が設定値より小さい対象物の測定値に関連する値に基づけば、測定子の汚れの程度を良好に取得することができる。
【選択図】図9
特許請求の範囲【請求項１】
測定子によって測定された対象物の電気的特性の測定値を処理する測定値処理装置であって、
前記対象物が、前記対象物の前記電気的特性を表す値が予め定められた設定値より小さいものであり、
当該測定値処理装置が、前記測定子により測定された前記対象物の前記電気的特性の測定値に関連する値に基づいて、前記測定子の汚れの程度を取得する汚れ程度取得部を含む測定値処理装置。
続きを表示（約 350 文字）【請求項２】
前記汚れ程度取得部が、前記測定値に関連する値として前記測定値についての誤差が予め定められたしきい値より大きくなった場合に、前記測定子の汚れの程度が設定程度に達したと取得するものである請求項１に記載の測定値処理装置。
【請求項３】
前記汚れ程度取得部が、前記誤差の移動平均を取得し、前記誤差の移動平均が前記しきい値より大きくなった場合に、前記測定子の汚れの程度が設定程度に達したと取得するものである請求項２に記載の測定値処理装置。
【請求項４】
当該測定値処理装置が、前記汚れ程度取得部によって、前記測定子の汚れの程度が設定程度に達したと取得された場合に、そのことを報知する報知部を含む請求項１ないし３のいずれか１つに記載の測定値処理装置。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、対象物の電気的特性の測定値を処理する測定値処理装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、対象物の電気的特性の測定値を処理する測定値処理装置が記載されている。特許文献１に記載の測定値処理装置において、対象物の電気的特性の測定値が急激に大きくなった場合に、測定子が汚れ、クリーニングの必要があることが取得される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７００２号公報
【本発明が解決しようとする課題】
【０００４】
本発明の課題は、測定子の汚れの程度を良好に取得することである。
【課題を解決するための手段、作用および効果】
【０００５】
本発明に係る測定値処理装置においては、電気的特性を表す値が予め定められた設定値より小さい対象物について、測定子により電気的特性が測定され、この対象物の電気的特性の測定値に関連する値に基づいて、測定子の汚れの程度が取得される。
【０００６】
電気的特性を表す値が設定値より小さい対象物については設定値以上の対象物に比較して、測定値に対する測定子の汚れに起因する影響分の比率が高い。また、電気的特性を表す値が設定値より小さい対象物の測定値は設定値以上の対象物の測定値に比較して、測定値のバラツキが小さいことが多い。
以上により、電気的特性を表す値が予め定められた設定値より小さい対象物の測定値に関連する値に基づけば、測定子の汚れの程度を良好に取得することができる。
【図面の簡単な説明】
【０００７】

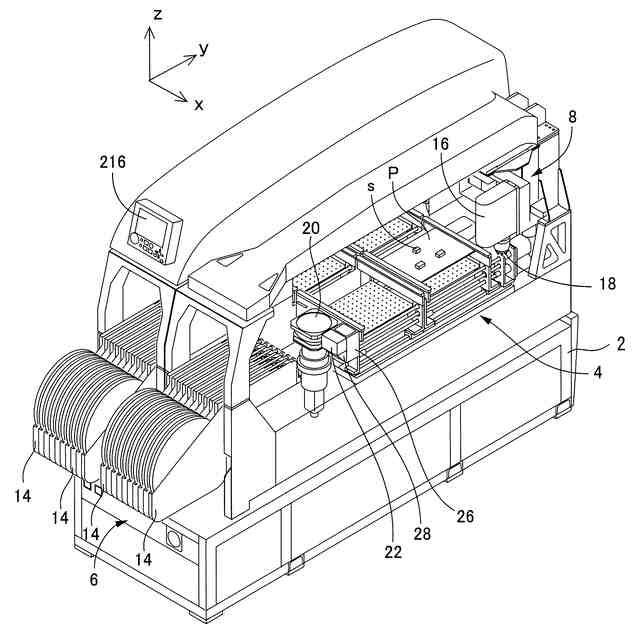

本発明の一実施形態である測定値処理装置を備えた電気的特性取得装置を含む装着機の斜視図である。
上記電気的特性取得装置の要部の斜視図である。

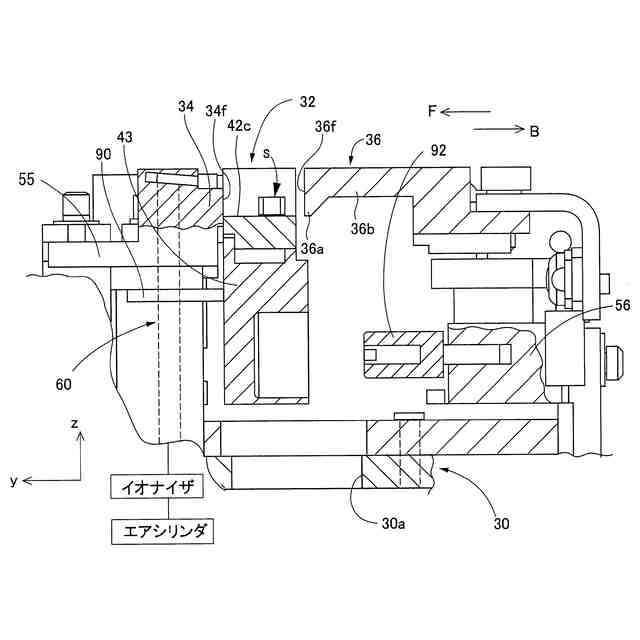

上記電気的特性取得装置の要部の断面図である。

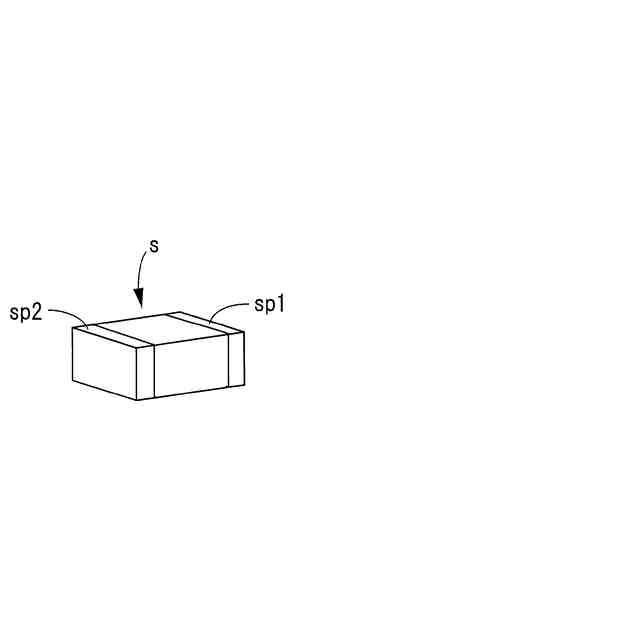

上記電気的特性取得によって電気的特性が取得される対象物としての部品の斜視図である。
上記測定値処理装置の構造を概念的に示す図である。

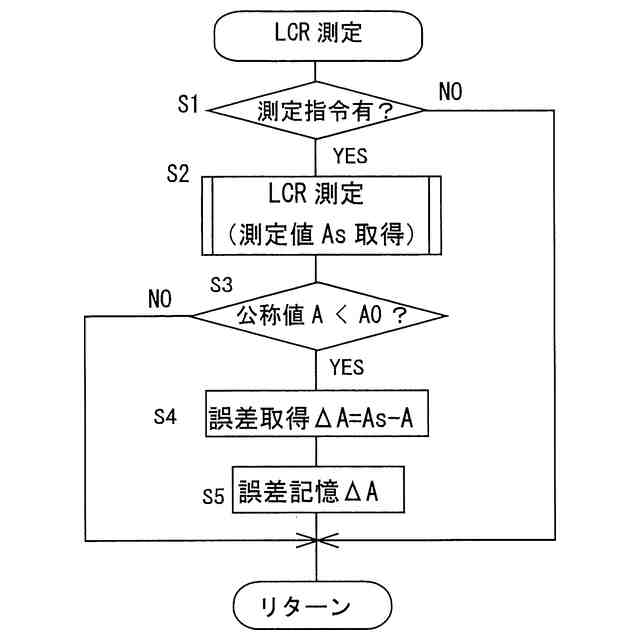

上記測定値処理装置の記憶部に記憶された電気的特性取得プログラムを表すフローチャートである。

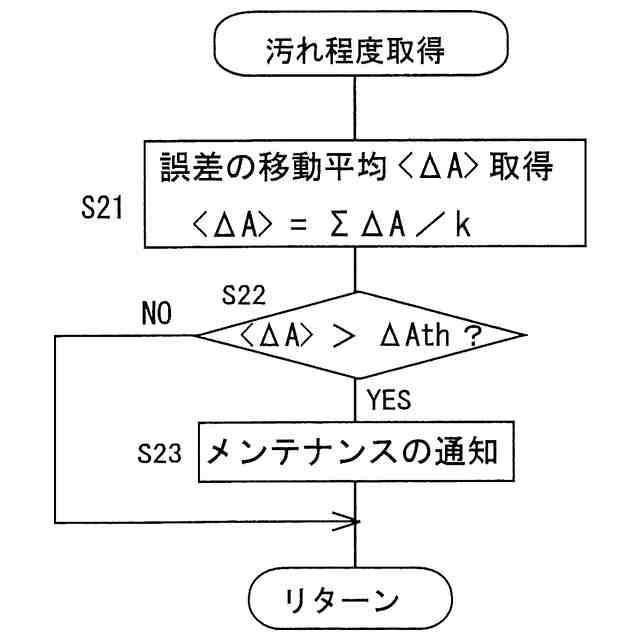

上記記憶部に記憶された汚れ程度取得プログラムを表すフローチャートである。

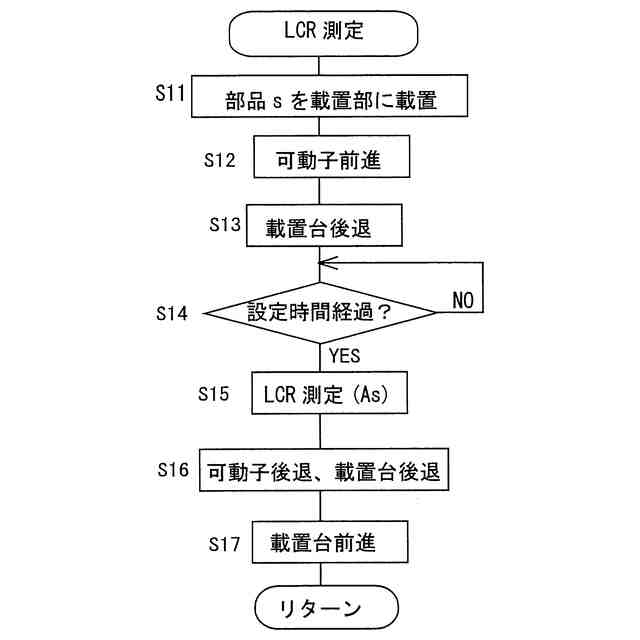

上記電気的特性取得プログラムの一部を表すフローチャートである。

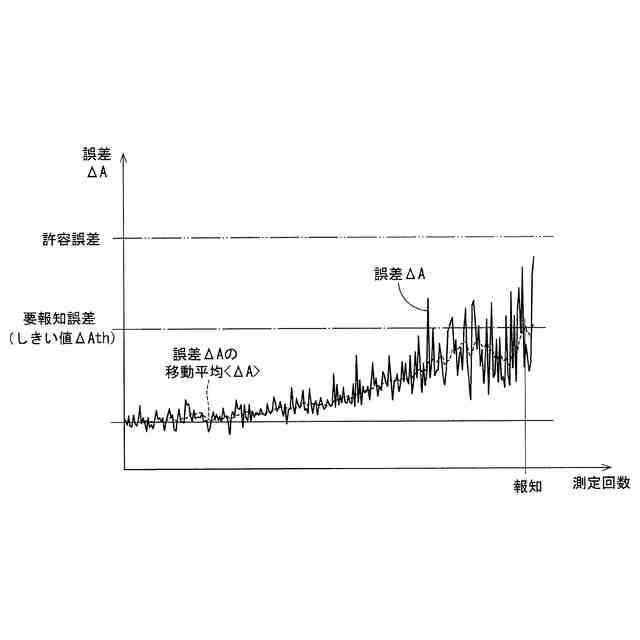

上記電気的特性取得装置によって取得された電気的特性の測定値の誤差の変化を示す図である。
【本発明の実施の形態】
【０００８】
以下、本発明の一実施形態である測定値処理装置を備えた電気的特性取得装置を含む装着機について図面に基づいて詳細に説明する。
【実施例】
【０００９】
図１に示す装着機は、部品を回路基板に装着するものであり、本体２，回路基板搬送保持装置４，部品供給装置６，ヘッド移動装置８等を含む。
回路基板搬送保持装置４は、回路基板Ｐ（以下、基板Ｐと略称する）を水平な姿勢で搬送して保持するものであり、図１において、基板Ｐの搬送方向をｘ方向、基板Ｐの幅方向をｙ方向、基板Ｐの厚み方向をｚ方向とする。ｙ方向、ｚ方向は、それぞれ、装着機の前後方向、上下方向である。これら、ｘ方向、ｙ方向、ｚ方向は互いに直交する。部品供給装置６は、基板Ｐに装着される電子部品（以下、部品と略称する）ｓを供給するものであり、複数のテープフィーダ１４等を含む。ヘッド移動装置８は、作業ヘッド１６を保持してｘ、ｙ、ｚ方向へ移動させるものであり、作業ヘッド１６は、部品ｓをピックアップして保持する吸着ノズル１８を有する。
【００１０】
装着機は、さらに、カメラ２０、測定装置２２等も含む。カメラ２０は、吸着ノズル１８によって保持された部品ｓを撮像するものである。カメラ２０によって撮像された画像に基づいて、部品ｓが回路基板Ｐに装着される予定のものであるか否かが判定される。測定装置２２は、基板Ｐに装着されていない部品ｓの電気的特性を測定するものである。部品ｓの電気的特性としては、Ｌ（インダクタンス）、Ｃ（キャパシタンス）、Ｒ（レジスタンス，抵抗）、Ｘ（リアクタンス）、Ｚ′（インピーダンス）等が該当し、測定装置２２によってこれらのうちの１つ以上が測定される。
（【００１１】以降は省略されています）
