公開番号2025140741
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040304
出願日2024-03-14
発明の名称天板付什器
出願人株式会社オカムラ
代理人個人
主分類A47B 3/08 20060101AFI20250919BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】設計自由度を向上させた上で、枢支機構周辺を小型化できる天板付什器を提供する。
【解決手段】本発明の一態様に係る天板付什器は、天板及び支持構造体間に設けられるとともに、作業面が上方を向く使用位置、及び作業面が前後方向の第1側を向く不使用位置の間で左右方向に沿う軸線回りで支持構造体に対して天板を回転可能とする枢支機構と、を備えている。枢支機構に対して左右方向における天板の中心寄りである第1側に位置する部分には、天板付什器と他の天板付什器とが前後方向に重ね合わされた状態において、他の天板付什器の作業面が当接する当接面を有する当接部が設けられている。

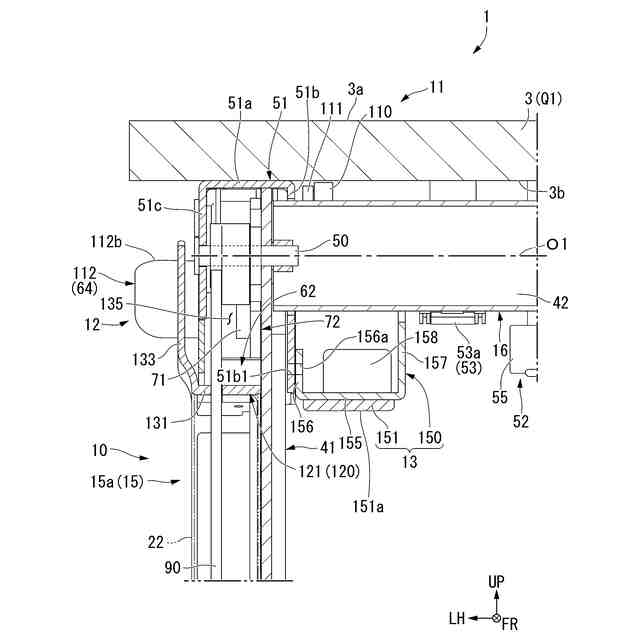

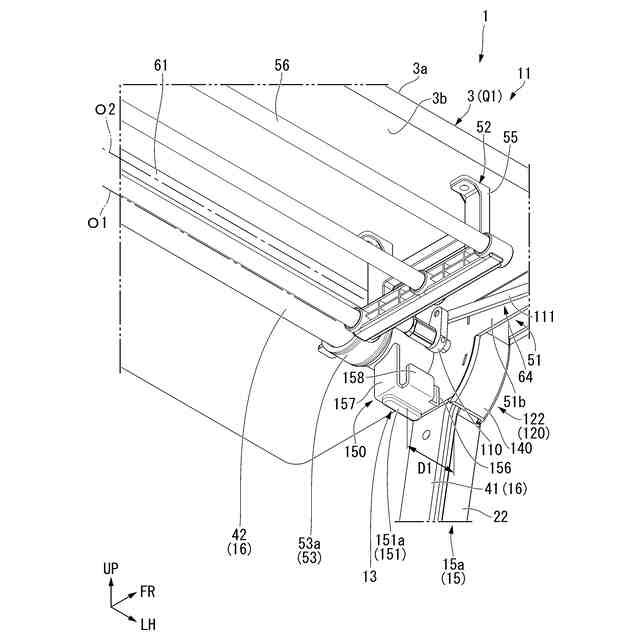

【選択図】図11
特許請求の範囲【請求項１】
作業面を有する天板と、
前記天板を下方から支持する支持構造体と、

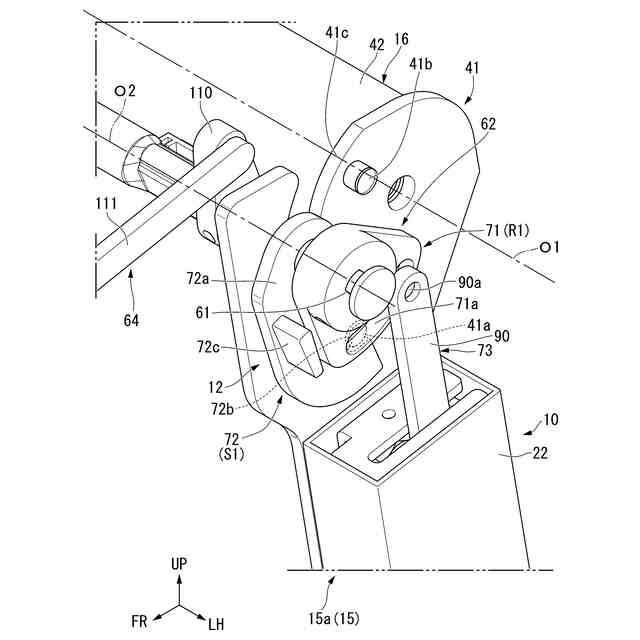

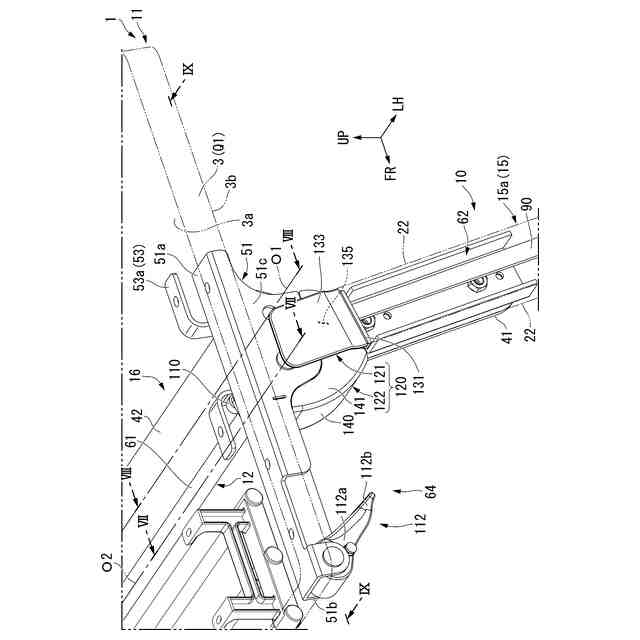

前記天板及び前記支持構造体間に設けられるとともに、前記作業面が上方を向く使用位置、及び前記作業面が前後方向の第１側を向く不使用位置の間で左右方向に沿う軸線回りで前記支持構造体に対して前記天板を回転可能とする枢支機構と、を備えた天板付什器であって、
当該天板付什器と、当該天板付什器に対して前後方向の第２側に位置する他の前記天板付什器と、は、それぞれの前記天板を前記不使用位置にした状態で、前後方向に重ね合わせ可能に構成され、

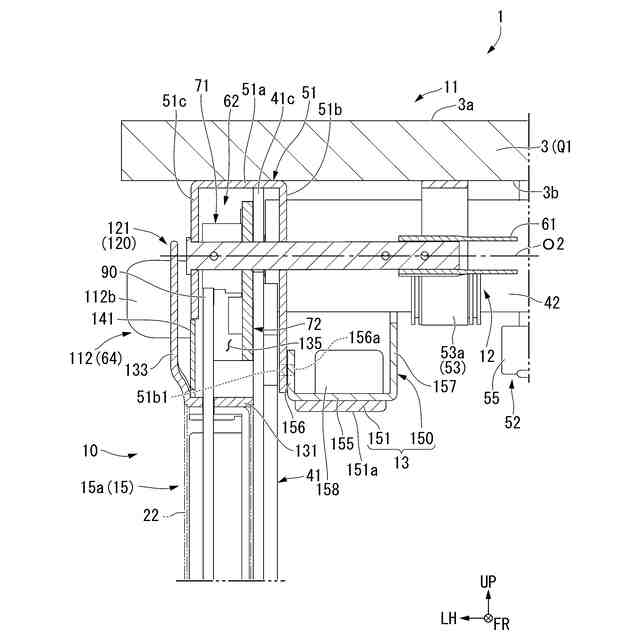

前記枢支機構に対して左右方向における前記天板の中心寄りである第１側に位置する部分には、当該天板付什器と他の前記天板付什器とが前後方向に重ね合わされた状態において、他の前記天板付什器の前記作業面が当接する当接面を有する当接部が設けられている天板付什器。
続きを表示（約 750 文字）【請求項２】

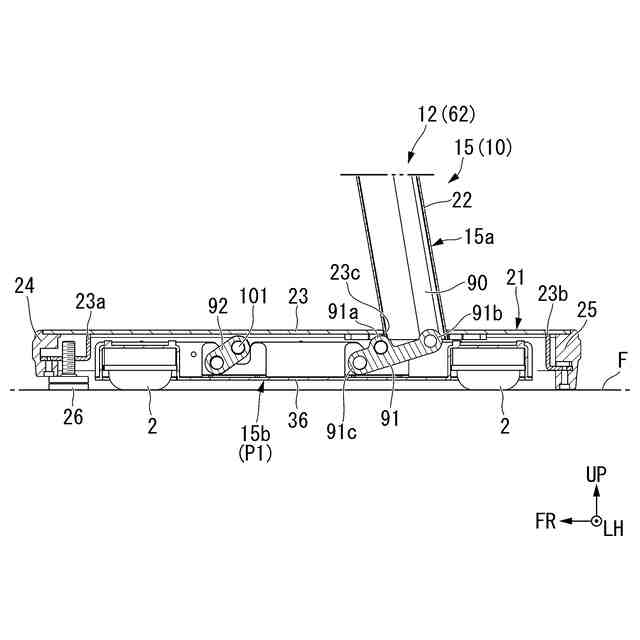

前記支持構造体は、上下方向に延びるとともに、前後方向の寸法が、前記使用位置にある前記天板の前後方向の寸法よりも小さい脚柱を備え、
前記脚柱は、左右方向に間隔をあけて一対で設けられ、
前記枢支機構は、前記脚柱の上方において、少なくとも一部が前記脚柱と平面視で重なり合う位置に設けられている請求項１に記載の天板付什器。
【請求項３】
前記枢支機構のうち左右方向における第１側の端縁は、前記脚柱のうち左右方向における第１側の端縁と左右方向で同じ位置、若しくは左右方向の第２側に位置している請求項２に記載の天板付什器。
【請求項４】

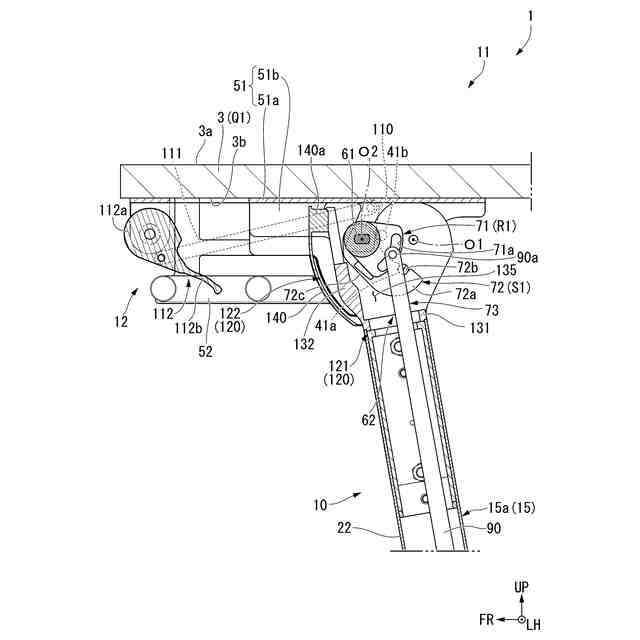

前記当接部は、前記天板と一体で回転可能な状態で前記天板に接続され、
前記当接面は、前記天板が前記使用位置にあるとき、前記天板が前記不使用位置にあるときに比べて前後方向の第１側に位置している請求項１から請求項３の何れか１項に記載の天板付什器。
【請求項５】
前記支持構造体は、上下方向に延びるとともに、前後方向の寸法が、前記使用位置にある前記天板の前後方向の寸法よりも小さい脚柱を備え、
前記当接面は、前記天板が前記使用位置にあるとき、前後方向における前記脚柱の寸法範囲内に配置される請求項４に記載の天板付什器。
【請求項６】
前記天板のうち、左右方向における前記枢支機構と前記当接部との間に位置する部分には、前記枢支機構と前記当接部との間を仕切る隔壁部が設けられている請求項４に記載の天板付什器。
【請求項７】
前記当接部は、前記隔壁部に対して左右方向で向かい合った状態で、前記隔壁部に固定された固定片を備えている請求項６に記載の天板付什器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、天板付什器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

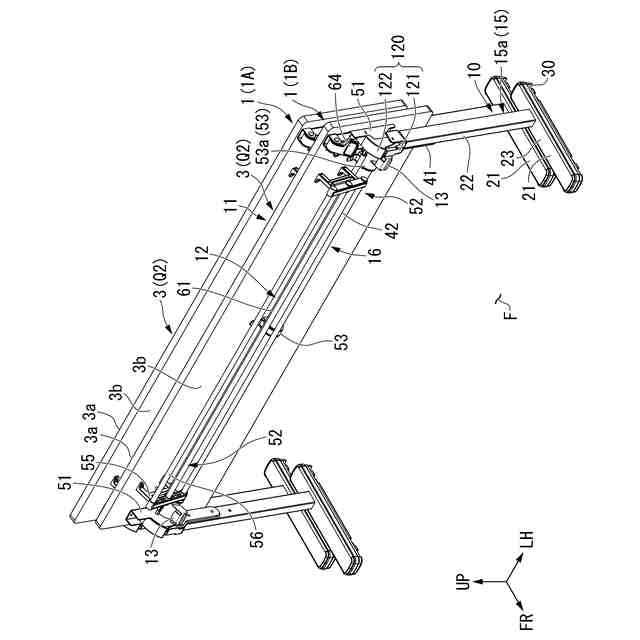

作業面を有する天板と、天板の左右両端部を下方から支持する一対の脚体と、脚体及び天板間に設けられるとともに、作業面が上方を向く使用位置及び作業面が後方を向く不使用位置間で脚体に対して天板を回転可能とする連接部と、を備えた天板付什器が知られている（例えば、下記特許文献１参照）。この種の天板付什器では、天板を不使用位置にした状態で、複数の天板付什器を前後方向に重ね合わせる（いわゆる、ネスティング）ことで、保管時における省スペース化を図っている。
【０００３】
下記特許文献１において、連接部には、天板付什器に対して前方からネスティングされる他の天板付什器の作業面が当接する阻止ブロックが設けられている。阻止ブロックは、連接部において前向きに取り付けられている。また、下記特許文献１において、天板には、天板の使用状態において阻止ブロックを左右方向の両側から囲み、不使用状態において阻止ブロックを露出させる支承部が設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１３９６６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述した従来技術にあっては、阻止ブロックが連接部自体（連接部の左右方向における寸法範囲内）に設けられている。したがって、阻止ブロックの形状や位置は、連接部や支承部の形状や位置に依存することになる。そのため、従来技術にあっては、設計自由度の向上に関して未だ改善の余地があった。また、従来技術では、連接部自体に阻止ブロックが設けられていることから、支承部や阻止ブロックを含めた連接部周辺の機構が大型化する可能性があった。
【０００６】
本発明は、設計自由度を向上させた上で、枢支機構周辺を小型化できる天板付什器を提供する。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明は以下の態様を採用した。
（１）本発明の一態様に係る天板付什器は、作業面を有する天板と、前記天板を下方から支持する支持構造体と、前記天板及び前記支持構造体間に設けられるとともに、前記作業面が上方を向く使用位置、及び前記作業面が前後方向の第１側を向く不使用位置の間で左右方向に沿う軸線回りで前記支持構造体に対して前記天板を回転可能とする枢支機構と、を備えた天板付什器であって、当該天板付什器と、当該天板付什器に対して前後方向の第２側に位置する他の前記天板付什器と、は、それぞれの前記天板を前記不使用位置にした状態で、前後方向に重ね合わせ可能に構成され、前記枢支機構に対して左右方向における前記天板の中心寄りである第１側に位置する部分には、当該天板付什器と他の前記天板付什器とが前後方向に重ね合わされた状態において、他の前記天板付什器の前記作業面が当接する当接面を有する当接部が設けられている。
【０００８】
本態様によれば、当接部が枢支機構に対して左右方向の第１側にずれた位置に設けられているため、従来のように阻止ブロックが連接部の左右方向における寸法範囲内に設けられている場合に比べて、当接部の位置や形状について枢支機構の形状や位置への依存が少なくなる。その結果、設計自由度の向上を図ることができる。また、当接部が枢支機構に対して左右方向の第１側にずれた位置に設けられていることから、枢支機構周辺の機構を小型化することが可能になる。
【０００９】
（２）上記（１）の態様に係る天板付什器において、前記支持構造体は、上下方向に延びるとともに、前後方向の寸法が、前記使用位置にある前記天板の前後方向の寸法よりも小さい脚柱を備え、前記脚柱は、左右方向に間隔をあけて一対で設けられ、前記枢支機構は、前記脚柱の上方において、少なくとも一部が前記脚柱と平面視で重なり合う位置に設けられていることが好ましい。
本態様によれば、枢支機構が脚柱と平面視で重なり合う位置に設けられていることから、枢支機構に対して左右方向の第１側に当接部を設けたとしても、天板の下方において一対の脚柱間に形成される下肢空間を確保し易い。
【００１０】
（３）上記（２）の態様に係る天板付什器において、前記枢支機構のうち左右方向における第１側の端縁は、前記脚柱のうち左右方向における第１側の端縁と左右方向で同じ位置、若しくは左右方向の第２側に位置していることが好ましい。
本態様によれば、枢支機構に対して左右方向の第１に当接部を設けたとしても、天板の下方において一対の脚柱間に形成される下肢空間を確保し易い。
（【００１１】以降は省略されています）
