公開番号2025142030
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025119086,2024139145
出願日2025-07-15,2020-09-01
発明の名称光源装置
出願人日亜化学工業株式会社
代理人個人,個人,個人
主分類F21S 2/00 20160101AFI20250919BHJP(照明)
要約【課題】所望の照射領域を十分な光量で照射することができる光源装置を提供する。
【解決手段】 2以上の照射領域に光を照射するための光源装置であって、上面に発光面を有し、前記発光面から第1半値全角で光を出射し、個別点灯可能な複数の発光部と、複数の発光部の発光面を覆う第1レンズと、発光部それぞれに対応し、該発光部から出射された光が入射する複数の入射領域を含む、発光部の発光面側に位置する第1面、及び複数の入射領域のそれぞれに対応する複数の出射領域を含む、第1面と反対側に位置する第2面を備え、発光部の発光面の上方に位置する光学レンズと、を備え、光学レンズの第1面と第1レンズとの最短距離が0.1mm以上1.0mm以下であり、発光部のそれぞれから出射した光は、第1レンズを介して光学レンズに入射し、第1半値全角より小さい第2半値全角で第1レンズから出射する。
【選択図】図1
特許請求の範囲【請求項１】
２以上の照射領域に光を照射するための光源装置であって、
上面に発光面を有し、前記発光面から第１半値全角で光を出射し、個別点灯可能な複数の発光部と、
前記複数の発光部の発光面を覆う第１レンズと、
前記発光部それぞれに対応し、該発光部から出射された光が入射する複数の入射領域を含む、前記発光部の発光面側に位置する第１面、及び前記複数の入射領域のそれぞれに対応する複数の出射領域を含む、前記第１面と反対側に位置する第２面を備え、前記発光部の発光面の上方に位置する光学レンズと、
を備え、
前記光学レンズの前記第１面と前記第１レンズとの最短距離が０．１ｍｍ以上１．０ｍｍ以下であり、
前記発光部のそれぞれから出射した光は、
前記第１レンズを介して前記光学レンズに入射し、
前記第１半値全角より小さい第２半値全角で前記第１レンズから出射する、光源装置。
続きを表示（約 1,200 文字）【請求項２】
２以上の照射領域に光を照射するための光源装置であって、
上面に発光面を有し、前記発光面から第１半値全角で光を出射し、個別点灯可能な複数の発光部と、
前記複数の発光部の発光面を覆う第１レンズと、
複数の入射領域を含む第１面及び複数の出射領域を含む第２面を有し、前記発光部の発光面の上方に位置する光学レンズと、
を備え、
前記光学レンズの前記第１面と前記第１レンズとの最短距離が０．１ｍｍ以上１．０ｍｍ以下であり、
前記発光部のそれぞれから出射した光は、
前記第１レンズを介して前記光学レンズに入射し、
前記第１半値全角より小さい第２半値全角で前記第１レンズから出射する、光源装置。
【請求項３】
前記第１レンズは、前記複数の発光部の発光面を一括して覆い、前記光学レンズ側に少なくとも１つの凸状の面を有する、請求項１又は２に記載の光源装置。
【請求項４】
前記第１レンズは、前記発光部の発光面を一括して覆い、前記発光部毎に設けられた、単位第１レンズを含む、請求項１又は２に記載の光源装置。
【請求項５】
前記第１レンズは、前記発光部毎に分離して設けられた複数の単位第１レンズを含む、請求項１又は２に記載の光源装置。
【請求項６】
少なくとも１つの前記単位第１レンズの光軸は、前記光学レンズの光軸に対して角度γで傾斜している、請求項４又は５に記載の光源装置。
【請求項７】
前記複数の発光部は、マトリクス状に配列されており、
前記角度γは、
前記光学レンズの光軸から前記マトリクス状の隅部に配置された前記発光部の発光面の中心までの最短距離Ｌ（０＜Ｌ）と、
前記光学レンズの光軸から前記傾斜するように設けられた光軸を有する単位第１レンズに覆われた前記発光部の発光面の中心までの最短距離ｘ（０＜ｘ≦Ｌ）と、
前記複数の発光部の発光面が延在する平面と前記光学レンズの光軸との交点を中心点としたときの、該中心点と、前記照射領域を全て含む領域の対角に位置する２点のうちの１点と、を結ぶ直線、及び該中心点と該２点の他点とを結ぶ直線がなす角度α（０°＜α＜１８０°）と、
を用いて、
TIFF
2025142030000005.tif
12
77
と表される、請求項６に記載の光源装置。
【請求項８】
前記単位第１レンズは、前記光学レンズ側に凸状の面を有する、請求項４～７のいずれか１項に記載の光源装置。
【請求項９】
前記単位第１レンズは、柱状レンズ又は錐台レンズである、請求項４～８のいずれか１項に記載の光源装置。
【請求項１０】
前記単位第１レンズは、内部全反射レンズである、請求項４～７のいずれか１項に記載の光源装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光源装置に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
近年、発光ダイオード等の複数の発光部を用いた光源が幅広く使用されるようになっていている。例えば、特許文献１には、携帯電話に搭載されたカメラのような小型カメラのフラッシュ用に用いることができる光源が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５２７５５５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような、例えば、カメラのフラッシュ用に用いる光源は、照射領域全体を分割した個々の照射領域のうち、所望の照射領域を十分な光量で照射することが求められる。
【０００５】
そこで、本開示は、所望の照射領域を十分な光量で照射することができる光源装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る光源装置は、２以上の照射領域に光を照射するための光源装置であって、上面に発光面を有し、前記発光面から第１半値全角で光を出射し、個別点灯可能な複数の発光部と、前記複数の発光部の発光面を覆う第１レンズと、前記発光部それぞれに対応し、該発光部から出射された光が入射する複数の入射領域を含む、前記発光部の発光面側に位置する第１面、及び前記複数の入射領域のそれぞれに対応する複数の出射領域を含む、前記第１面と反対側に位置する第２面を備え、前記発光部の発光面の上方に位置する光学レンズと、を備え、前記光学レンズの前記第１面と前記第１レンズとの最短距離が０．１ｍｍ以上１．０ｍｍ以下であり、前記発光部のそれぞれから出射した光は、前記第１レンズを介して前記光学レンズに入射し、前記第１半値全角より小さい第２半値全角で前記第１レンズから出射する。
【０００７】
また、本開示の一実施形態に係る光源装置は、２以上の照射領域に光を照射するための光源装置であって、上面に発光面を有し、前記発光面から第１半値全角で光を出射し、個別点灯可能な複数の発光部と、前記複数の発光部の発光面を覆う第１レンズと、複数の入射領域を含む第１面及び複数の出射領域を含む第２面を有し、前記発光部の発光面の上方に位置する光学レンズと、を備え、前記光学レンズの前記第１面と前記第１レンズとの最短距離が０．１ｍｍ以上１．０ｍｍ以下であり、前記発光部のそれぞれから出射した光は、前記第１レンズを介して前記光学レンズに入射し、前記第１半値全角より小さい第２半値全角で前記第１レンズから出射する。
【０００８】
また、本開示の一実施形態に係る光源装置は、２以上の照射領域に光を照射するための光源装置であって、上面に発光面を有し、前記発光面から第１半値全角で光を出射し、マトリクス状に配列された個別点灯可能な複数の発光部と、前記複数の発光部の発光面を覆う第１レンズと、複数の入射領域を含む第１面と、複数の出射領域を含む第２面と、を有し、前記発光部の発光面の上方に位置する光学レンズと、を備え、前記発光部それぞれから出射した光は、前記第１レンズを介して前記光学レンズに入射し、前記第１半値全角より小さい第２半値全角で前記第１レンズから出射し、前記第１レンズは、前記発光部毎に設けられた複数の単位第１レンズを含み、少なくとも１つの前記単位第１レンズの光軸は、前記光学レンズの光軸に対して角度γで傾斜しており、前記角度γは、前記光学レンズの光軸から前記マトリクス状の隅部に配置された前記発光部の発光面の中心までの最短距離Ｌ（０＜Ｌ）と、前記光学レンズの光軸から前記傾斜するように設けられた光軸を有する単位第１レンズに覆われた前記発光部の発光面の中心までの最短距離ｘ（０＜ｘ≦Ｌ）と、前記複数の発光部の発光面が延在する平面と前記光学レンズの光軸との交点を中心点としたときの、該中心点と前記照射領域を全て含む領域の対角に位置する２点のうちの１点とを結ぶ直線、及び該中心点と該２点の他点とを結ぶ直線がなす角度α（０°＜α＜１８０°）と、を用いて、
TIFF
2025142030000002.tif
12
77
と表される。
【発明の効果】
【０００９】
本開示の一実施形態に係る光源装置は、所望の照射領域を十分な光量で照射することができる。
【図面の簡単な説明】
【００１０】

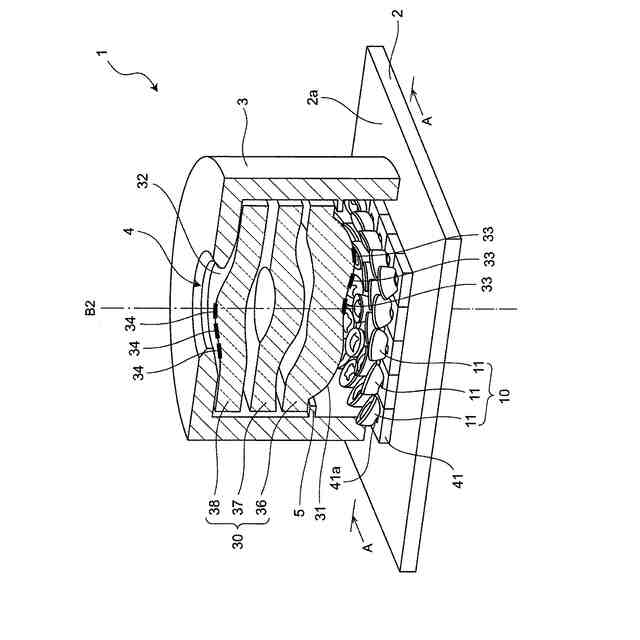

本開示の実施形態１に係るフラッシュ用光源の斜視図である。

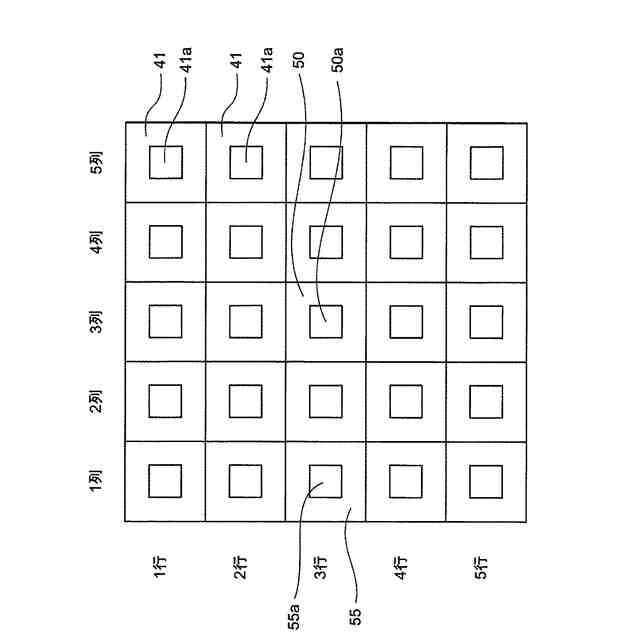

図１に示すフラッシュ用光源の発光部の上面視であって、該発光部の配列を説明する図である。

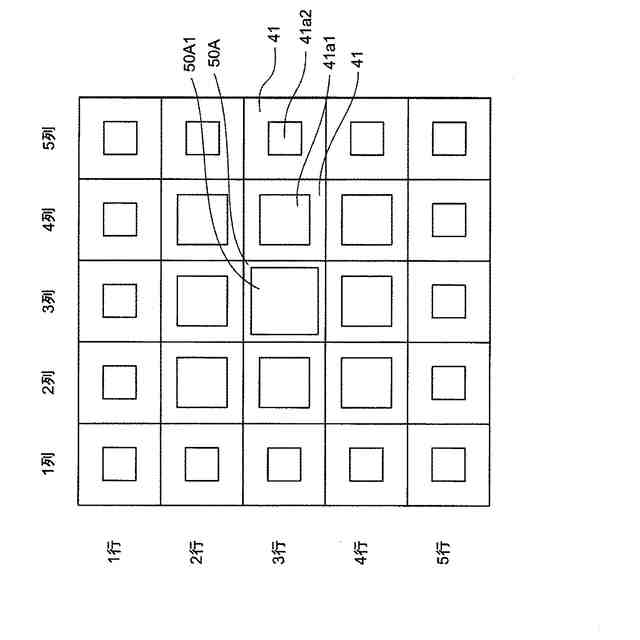

図１に示すフラッシュ用光源において、発光部毎に発光面の寸法が異なる場合の発光部の上面図である。

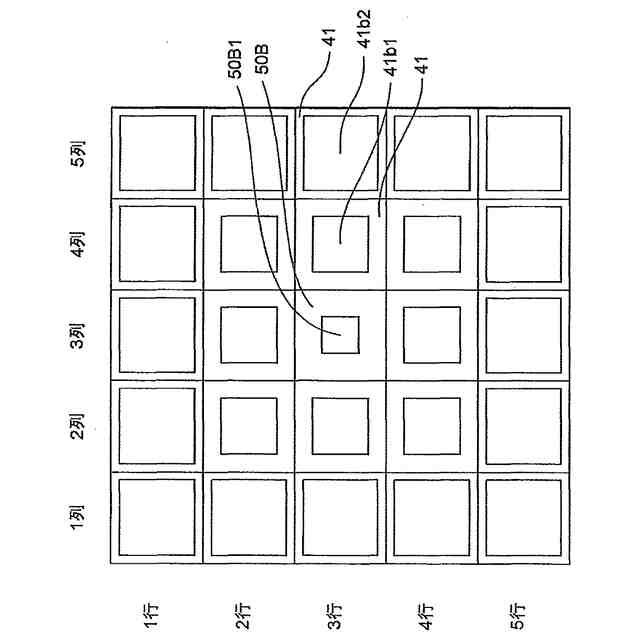

図１に示すフラッシュ用光源において、発光部毎に発光面の寸法が異なる場合の発光部の上面図である。
図１に示すフラッシュ用光源の発光部と該発光部に対応して設けられた照射領域との関係を説明する図である。
図１に示すフラッシュ用光源のＡ－Ａ線における断面図である。
図１に示すフラッシュ用光源において、単位第１レンズが一体化して第１レンズを構成している場合のＡ－Ａ線における他の断面図である。
図４Ａに示す断面図の一部を拡大した図である。
図４Ａに示す断面図の発光部及び第１レンズの拡大断面図である。
図４Ａの一部を拡大した図であり、中心発光部からの光が中心単位第１レンズを介して光学レンズに入射する様子を示している。
図４Ａに示す断面図において、中心単位第１レンズから出射した光が、光学レンズを介して対応する照射領域を照射する様子を示している。
図４Ａの一部を拡大した図であり、周囲発光部からの光が周囲単位第１レンズを介して光学レンズに入射する様子を示している。
図４Ａに示す断面図において、周囲単位第１レンズから出射した光が、光学レンズを介して対応する照射領域を照射する様子を示している。
本開示の実施形態２に係るフラッシュ用光源の断面図である。
本開示の実施形態３に係るフラッシュ用光源の断面図である。
本開示の実施形態４に係るフラッシュ用光源の断面図である。
本開示の実施形態５に係るフラッシュ用光源の断面図である。
本開示の実施形態６に係るフラッシュ用光源の断面図である。
本開示の実施形態７に係るフラッシュ用光源が備える第１レンズの断面図である。
本開示の実施形態８に係るフラッシュ用光源の断面図である。
本開示の変形例に係るフラッシュ用光源の断面図である。
本開示の変形例に係るフラッシュ用光源の断面図である。
本開示の変形例に係るフラッシュ用光源の断面図である。
本開示の実施形態１に係るフラッシュ用光源において、３行１列目の発光部を点灯させたときの点灯状況を示す図である。
第１レンズを有さない点を除いて、本開示の実施形態１に係るフラッシュ用光源と同一の構成を有する光源において、３行１列目の発光部を点灯させたときの点灯状況を示す図である。
図１に示すフラッシュ用光源における、最短距離Ｌ、最短距離ｘ、及び角度αを示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
