公開番号2025144523
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2025010097
出願日2025-01-23
発明の名称発光装置、発光モジュール、発光装置の製造方法
出願人日亜化学工業株式会社
代理人弁理士法人iX
主分類H10H 20/831 20250101AFI20250925BHJP()
要約【課題】半導体構造体の面積及び電極の面積を大きくすること。
【解決手段】発光素子は、内側半導体構造体と内側電極とを備える内側発光部と、平面視において内側発光部の全周を囲み、外側半導体構造体と外側電極とを備える外側発光部とを有する。発光装置の発光面において、内側半導体構造体及び外側半導体構造体が最表面である。外側電極は、第1外縁に沿って延びる第1延伸部と、第3外縁及び第4外縁の一方に沿って延びる第2延伸部とを有する第1外側電極と、第2外縁に沿って延びる第3延伸部と、第3外縁及び第4外縁の他方に沿って延びる第4延伸部とを有する第2外側電極とを有する。平面視において、第1延伸部の端部と第4延伸部の端部との間に第1間隙が位置し、第2延伸部の端部と第3延伸部の端部との間に第2間隙が位置する。
【選択図】図3
特許請求の範囲【請求項１】
支持部材と、
前記支持部材上に配置され、且つ、平面視において、第１方向に延びる第１外縁及び第２外縁と、前記第１方向に直交する第２方向に延びる第３外縁及び第４外縁を有する矩形形状の発光素子と、を備え、
前記発光素子は、
内側発光面及び前記内側発光面の反対側に位置する内側電極面を有する内側半導体構造体と、前記内側電極面に配置された正負の内側電極と、を備える内側発光部と、
平面視において前記内側発光部の全周を囲み、外側発光面及び前記外側発光面の反対側に位置する外側電極面を有する外側半導体構造体と、前記外側電極面に配置された正負の外側電極と、を備える外側発光部と、
を有し、且つ、
発光面において、前記内側半導体構造体及び前記外側半導体構造体が最表面であり、
前記正負の外側電極は、
前記第１外縁に沿って延びる第１延伸部と、前記第３外縁及び前記第４外縁の一方に沿って延びる第２延伸部とを有する第１外側電極と、
前記第２外縁に沿って延びる第３延伸部と、前記第３外縁及び前記第４外縁の他方に沿って延びる第４延伸部とを有する第２外側電極と、
を有し、且つ、
平面視において、前記第１延伸部の端部と前記第４延伸部の端部との間に第１間隙が位置し、前記第２延伸部の端部と前記第３延伸部の端部との間に第２間隙が位置する、発光装置。
続きを表示（約 2,400 文字）【請求項２】
前記第１延伸部と前記第２延伸部とは連続し、前記第３延伸部と前記第４延伸部とは連続する、請求項１に記載の発光装置。
【請求項３】
平面視において、前記第１延伸部の端部と前記第２延伸部の端部との間に第３間隙が位置し、前記第３延伸部の端部と前記第４延伸部の端部との間に第４間隙が位置する、請求項１に記載の発光装置。
【請求項４】
平面視において、前記第１間隙と前記第２間隙を結ぶ仮想線上に前記正負の内側電極が位置する、請求項１～３のいずれか１つに記載の発光装置。
【請求項５】
前記内側発光部は、平面視において、前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿う枠状の枠状発光部を有し、
前記内側電極は、前記枠状発光部の内側電極面に配置された第１内側電極及び第２内側電極を有し、
前記第１内側電極は、前記第１延伸部に沿って延びる第５延伸部と、前記第２延伸部に沿って延びる第６延伸部とを有し、
前記第２内側電極は、前記第３延伸部に沿って延びる第７延伸部と、前記第４延伸部に沿って延びる第８延伸部とを有し、
前記第１内側電極及び前記第１外側電極は、隣接するとともに同じ極性を有し、
前記支持部材は、１つの前記発光素子の前記第１内側電極及び前記第１外側電極に共通に接合される１つの共通配線部を有する、請求項１～３のいずれか１つに記載の発光装置。
【請求項６】
前記外側電極面の前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿う方向の長さに対する、前記外側電極の前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿う方向の長さの比は、０．８以上である、請求項１～３のいずれか１つに記載の発光装置。
【請求項７】
支持部材と、
前記支持部材上に配置され、且つ、平面視において、第１方向に延びる第１外縁及び第２外縁と、前記第１方向に直交する第２方向に延びる第３外縁及び第４外縁を有する矩形形状の発光素子と、を備え、
前記発光素子は、
内側発光面及び前記内側発光面の反対側に位置する内側電極面を有する内側半導体構造体と、前記内側電極面に配置された正負の内側電極と、を備える内側発光部と、
平面視において前記内側発光部の全周を囲み、外側発光面及び前記外側発光面の反対側に位置する外側電極面を有する外側半導体構造体と、前記外側電極面に配置された正負の外側電極と、を備える外側発光部と、
を有し、且つ、
発光面において、前記内側半導体構造体及び前記外側半導体構造体が最表面であり、
前記外側電極は、
前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第１外側電極と、
前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第２外側電極と、
を有し、
前記内側電極は、
前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第１内側電極と、
前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第２内側電極と、
を有し、
平面視において、前記第２外側電極と前記第２内側電極との間に、前記第１外側電極及び前記第１内側電極が配置され、
前記支持部材は、前記第１外側電極及び前記第１内側電極に共通に接合される１つの共通配線部を有する、発光装置。
【請求項８】
前記内側発光面上及び前記外側発光面上に配置された波長変換部材をさらに備える請求項１または７に記載の発光装置。
【請求項９】
前記内側発光部は、前記内側発光部の中央に位置し、かつ照射領域において中央領域に光を照射する矩形形状の中央発光部を含む、請求項１または７に記載の発光装置と、
前記発光装置における前記内側発光面上及び前記外側発光面上に配置されたレンズと、
を備え、
前記レンズによる前記中央発光部の配光角度の変化量は、前記レンズによる前記外側発光部の配光角度の変化量よりも大きい、発光モジュール。
【請求項１０】
第１面と、前記第１面の反対側に位置する第２面とを有する素子基板と、
前記素子基板の前記第２面に配置され、且つ、平面視において、第１方向に延びる第１外縁及び第２外縁と、前記第１方向に直交する第２方向に延びる第３外縁及び第４外縁を有する矩形形状の発光素子と、
を有する構造体を準備する工程と、
前記第２面と支持部材とが対向するように、前記支持部材上に前記構造体を配置する工程と、
前記支持部材上に前記構造体を配置した後、前記発光素子から前記素子基板を分離する工程と、
を備え、
前記構造体を準備する工程において、
前記発光素子は、
内側発光面及び前記内側発光面の反対側に位置する内側電極面を有する内側半導体構造体と、前記内側電極面に配置された正負の内側電極と、を備える内側発光部と、
平面視において前記内側発光部の全周を囲み、外側発光面及び前記外側発光面の反対側に位置する外側電極面を有する外側半導体構造体と、前記外側電極面に配置された正負の外側電極と、を備える外側発光部と、
を有し、
前記外側電極は、
前記第１外縁に沿って延びる第１延伸部と、前記第３外縁及び前記第４外縁の一方に沿って延びる第２延伸部とを有する第１外側電極と、
前記第２外縁に沿って延びる第３延伸部と、前記第３外縁及び前記第４外縁の他方に沿って延びる第４延伸部とを有する第２外側電極と、
を有する、発光装置の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置、発光モジュール、発光装置の製造方法に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
複数の発光部を有する素子基板を支持部材上に配置した後、素子基板を除去して得られる発光装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
中国特許出願公開第１０２１１７８２１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、半導体構造体の面積及び電極の面積を大きくすることができる発光装置、発光モジュール、発光装置の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一態様によれば、発光装置は、支持部材と、前記支持部材上に配置され、且つ、平面視において、第１方向に延びる第１外縁及び第２外縁と、前記第１方向に直交する第２方向に延びる第３外縁及び第４外縁を有する矩形形状の発光素子と、を備え、前記発光素子は、内側発光面及び前記内側発光面の反対側に位置する内側電極面を有する内側半導体構造体と、前記内側電極面に配置された正負の内側電極と、を備える内側発光部と、平面視において前記内側発光部の全周を囲み、外側発光面及び前記外側発光面の反対側に位置する外側電極面を有する外側半導体構造体と、前記外側電極面に配置された正負の外側電極と、を備える外側発光部と、を有し、且つ、発光面において、前記内側半導体構造体及び前記外側半導体構造体が最表面であり、前記正負の外側電極は、前記第１外縁に沿って延びる第１延伸部と、前記第３外縁及び前記第４外縁の一方に沿って延びる第２延伸部とを有する第１外側電極と、前記第２外縁に沿って延びる第３延伸部と、前記第３外縁及び前記第４外縁の他方に沿って延びる第４延伸部とを有する第２外側電極と、を有し、且つ、平面視において、前記第１延伸部の端部と前記第４延伸部の端部との間に第１間隙が位置し、前記第２延伸部の端部と前記第３延伸部の端部との間に第２間隙が位置する。
【０００６】
本開示の一態様によれば、発光装置は、支持部材と、前記支持部材上に配置され、且つ、平面視において、第１方向に延びる第１外縁及び第２外縁と、前記第１方向に直交する第２方向に延びる第３外縁及び第４外縁を有する矩形形状の発光素子と、を備え、前記発光素子は、内側発光面及び前記内側発光面の反対側に位置する内側電極面を有する内側半導体構造体と、前記内側電極面に配置された正負の内側電極と、を備える内側発光部と、平面視において前記内側発光部の全周を囲み、外側発光面及び前記外側発光面の反対側に位置する外側電極面を有する外側半導体構造体と、前記外側電極面に配置された正負の外側電極と、を備える外側発光部と、を有し、且つ、発光面において、前記内側半導体構造体及び前記外側半導体構造体が最表面であり、前記外側電極は、前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第１外側電極と、前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第２外側電極と、を有し、前記内側電極は、前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第１内側電極と、前記第１外縁、前記第２外縁、前記第３外縁、及び前記第４外縁に沿って連続する第２内側電極と、を有し、平面視において、前記第２外側電極と前記第２内側電極との間に、前記第１外側電極及び前記第１内側電極が配置され、前記支持部材は、前記第１外側電極及び前記第１内側電極に共通に接合される１つの共通配線部を有する。
【０００７】
本開示の一態様によれば、発光モジュールは、前記内側発光部は、前記内側発光部の中央に位置し、かつ照射領域において中央領域に光を照射する矩形形状の中央発光部を含む、上記発光装置と、前記発光装置における前記内側発光面上及び前記外側発光面上に配置されたレンズと、を備え、前記レンズによる前記中央発光部の配光角度の変化量は、前記レンズによる前記外側発光部の配光角度の変化量よりも大きい。
【０００８】
本開示の一態様によれば、発光装置の製造方法は、第１面と、前記第１面の反対側に位置する第２面とを有する素子基板と、前記素子基板の前記第２面に配置され、且つ、平面視において、第１方向に延びる第１外縁及び第２外縁と、前記第１方向に直交する第２方向に延びる第３外縁及び第４外縁を有する矩形形状の発光素子と、を有する構造体を準備する工程と、前記第２面と支持部材とが対向するように、前記支持部材上に前記構造体を配置する工程と、前記支持部材上に前記構造体を配置した後、前記発光素子から前記素子基板を分離する工程と、を備え、前記構造体を準備する工程において、前記発光素子は、内側発光面及び前記内側発光面の反対側に位置する内側電極面を有する内側半導体構造体と、前記内側電極面に配置された正負の内側電極と、を備える内側発光部と、平面視において前記内側発光部の全周を囲み、外側発光面及び前記外側発光面の反対側に位置する外側電極面を有する外側半導体構造体と、前記外側電極面に配置された正負の外側電極と、を備える外側発光部と、を有し、前記外側電極は、前記第１外縁に沿って延びる第１延伸部と、前記第３外縁及び前記第４外縁の一方に沿って延びる第２延伸部とを有する第１外側電極と、前記第２外縁に沿って延びる第３延伸部と、前記第３外縁及び前記第４外縁の他方に沿って延びる第４延伸部とを有する第２外側電極と、を有する。
【発明の効果】
【０００９】
本開示によれば、半導体構造体の面積及び電極の面積を大きくすることができる発光装置、発光モジュール、発光装置の製造方法を提供することができる。
【図面の簡単な説明】
【００１０】

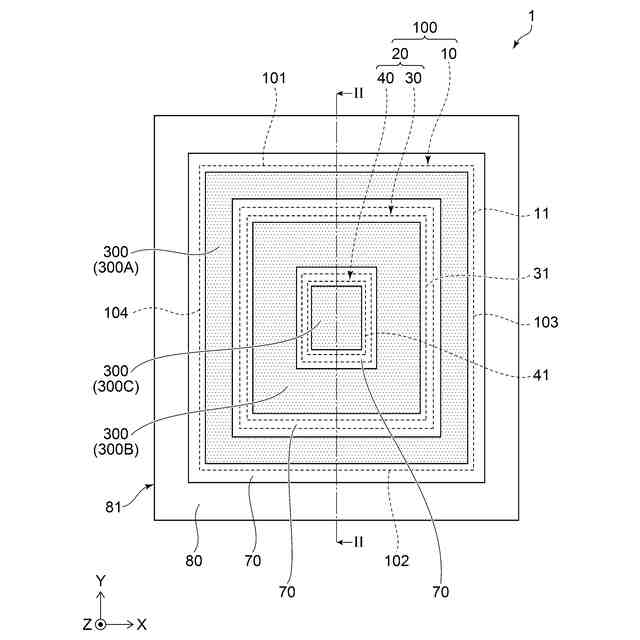

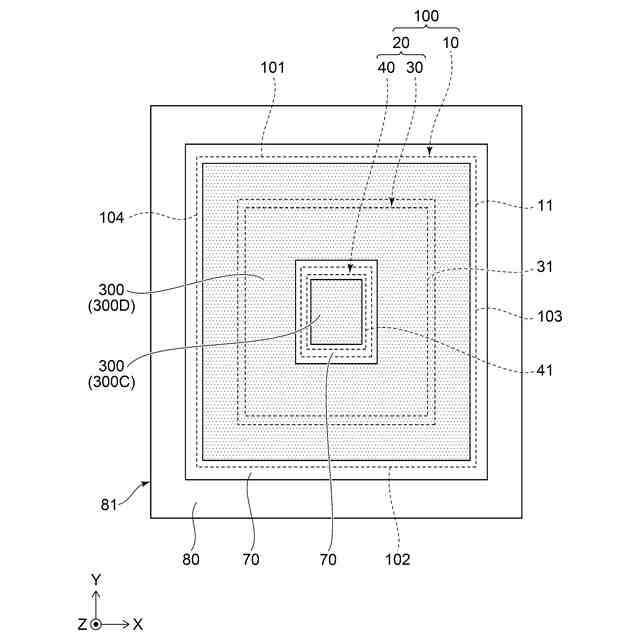

第１実施形態に係る発光装置の模式平面図である。

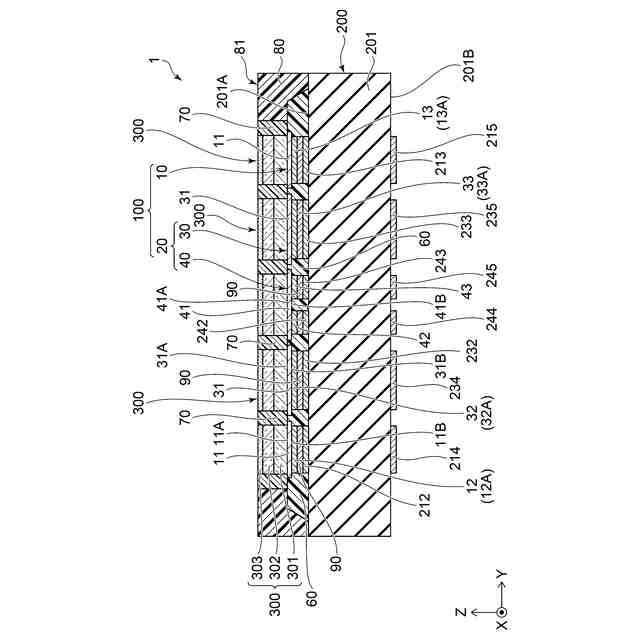

図１のII-II線における模式断面図である。

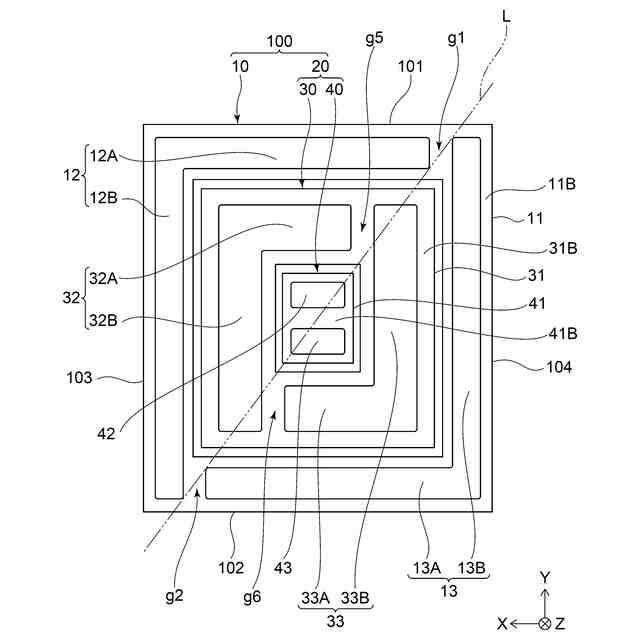

第１実施形態に係る発光装置における発光素子の模式平面図である。

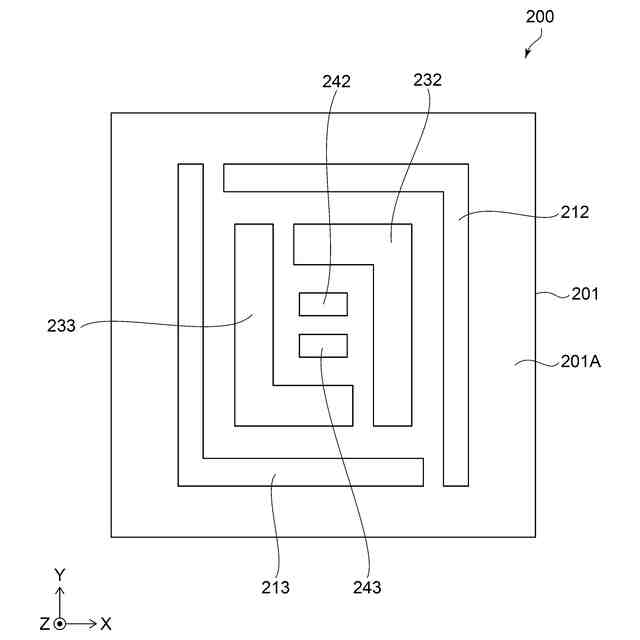

第１実施形態に係る発光装置における支持部材の模式平面図である。

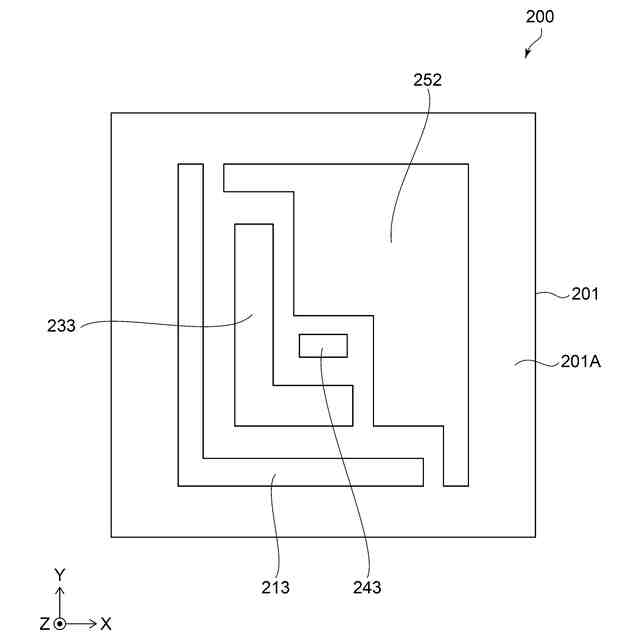

第１実施形態に係る発光装置における支持部材の模式平面図である。

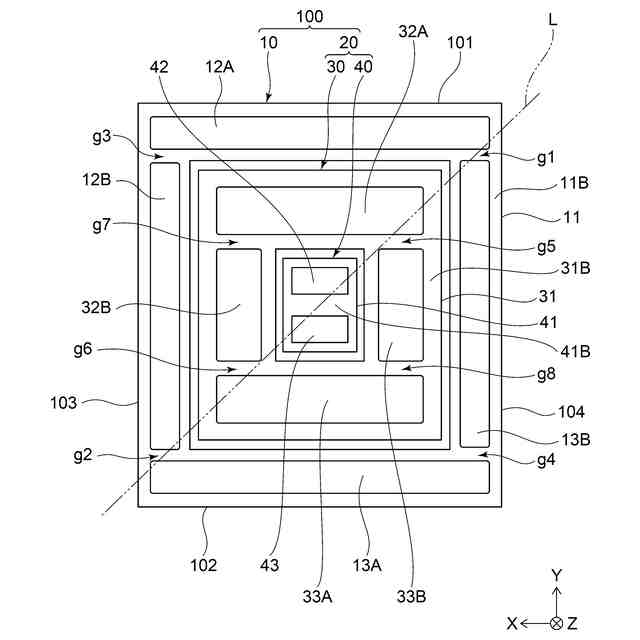

第１実施形態に係る発光装置における発光素子の模式平面図である。

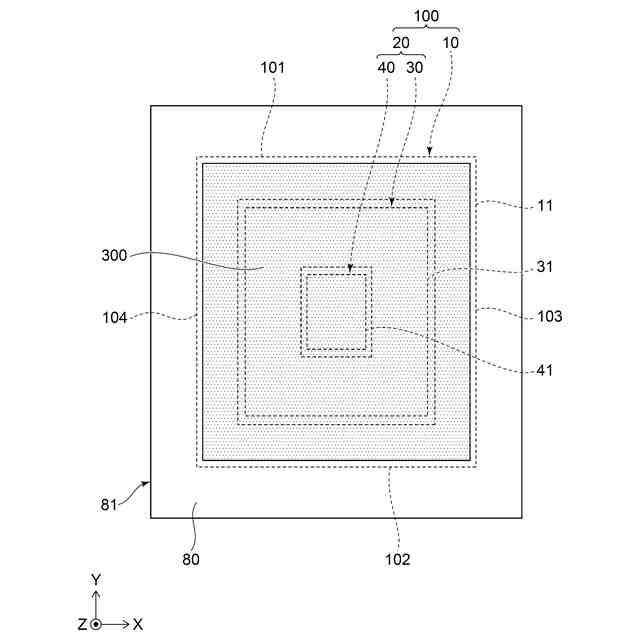

第１実施形態に係る発光装置の模式平面図である。

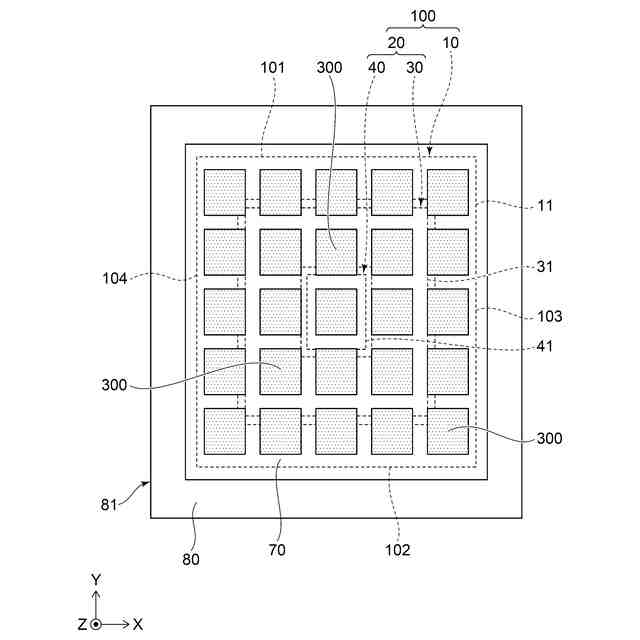

第１実施形態に係る発光装置の模式平面図である。
第１実施形態に係る発光装置の模式平面図である。
第２実施形態に係る発光装置における発光素子の模式平面図である。
第２実施形態に係る発光装置の模式断面図である。
第２実施形態に係る発光装置における支持部材の模式平面図である。
実施形態に係る発光モジュールの模式断面図である。
第１変形例に係る発光モジュールの模式断面図である。
第２変形例に係る発光モジュールの模式断面図である。
第３変形例に係る発光モジュールの模式断面図である。
第４変形例に係る発光モジュールの模式平面図である。
図１４ＤのＸＩＶＥ－ＸＩＶＥ線における模式断面図である。
第４変形例に係る発光モジュールの模式平面図である。
図１４ＦのＸＩＶＧ－ＸＩＶＧ線における模式断面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式平面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式平面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式平面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式平面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第１実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第２実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第２実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第２実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第２実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
第２実施形態に係る発光装置の製造方法の一工程を説明するための模式断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
