公開番号2025142203
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025121006,2022046188
出願日2025-07-18,2022-03-23
発明の名称繊維強化複合材料
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類B29C 43/02 20060101AFI20250919BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】厚みが均一な繊維強化複合材料を提供する。
【解決手段】
加圧体1および加圧体2で繊維強化複合材料前駆体を挟んで加圧する工程により得られる繊維強化複合材料であって、熱可塑性樹脂と炭素繊維とからなる厚さ40μm～50000μmの平板状の繊維強化複合材料であり、厚みの変動係数が4%以下である、繊維強化複合材料。
【選択図】図1
特許請求の範囲【請求項１】
熱可塑性樹脂と炭素繊維とからなる厚さ４０μｍ～５００００μｍの平板状の繊維強化複合材料であって、厚みの変動係数が４％以下である、繊維強化複合材料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、繊維強化複合材料に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
航空機部品、自動車部品、電気・電子部品等の様々な分野において、強化繊維基材にマトリックス樹脂組成物を複合化した繊維強化複合材料の成形体が用いられている。
【０００３】
強化繊維とマトリックス樹脂からなる繊維強化複合材料は、プリプレグ等の中間材料や成形体の製造時に、強化繊維や樹脂層のバラツキを有する繊維強化複合材料前駆体に対し、適切に圧力を掛け、マトリックス樹脂と強化繊維を複合化する必要がある。例えば、特許文献１には、製造前の繊維強化複合材料と負荷圧力の均一性を付与するシートとの間にＣ／Ｃコンポジットからなる加圧板を配置し、連続的に熱可塑性樹脂プリプレグを製造する方法が示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第３８７６２７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、プリプレグの厚みムラが大きくなってしまい、設計と異なることにより、成形後の部品に必要な強度や剛性が得られない場合があった。本発明は、厚みが均一な繊維強化複合材料の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
［１］加圧体１および加圧体２で繊維強化複合材料前駆体を挟んで加圧する工程を含む繊維強化複合材料の製造方法であって、前記加圧体１の厚み標準偏差、前記加圧体２の厚み標準偏差、加圧体１と加圧体２の加圧時の合計厚み標準偏差がそれぞれ５～３５μｍとなるように加圧体１、加圧体２、および繊維強化複合材料前駆体を配置して挟む、繊維強化複合材料の製造方法。
［２］前記加圧体が、Ｃ／Ｃコンポジット、黒鉛、金属、ゴムからなる群より選ばれる少なくとも１種からなる部分を含む加圧体である、［１］に記載の繊維強化複合材料の製造方法。
［３］前記繊維強化複合材料が炭素繊維とマトリクス樹脂とからなる、［１］または［２］に記載の繊維強化複合材料の製造方法。
［４］加圧体１および加圧体２がいずれも板状または円筒状である、［１］～［３］のいずれかに記載の繊維強化複合材料の製造方法。
［５］前記繊維強化複合材料が平板状である、［１］～［４］のいずれかに記載の繊維強化複合材料の製造方法。
［６］前記繊維強化複合材料前駆体が、炭素繊維とマトリクス樹脂とからなる中間材に離型紙または離型フィルムが積層された積層体である、［１］～［５］のいずれかに記載の繊維強化複合材料の製造方法。
［７］前記繊維強化複合材料前駆体が、炭素繊維とマトリクス樹脂とからなる中間材が複数積層され、最表面に離型紙または離型フィルムが積層された積層体である、［１］～［６］のいずれかに記載の繊維強化複合材料の製造方法。
［８］前記マトリクス樹脂が熱可塑性樹脂からなる、［３］に記載の繊維強化複合材料の製造方法。
［９］前記繊維強化複合材料前駆体を２００℃以上に加熱する工程を含む、［１］～［８］のいずれかに記載の繊維強化複合材料の製造方法。
［１０］連続的または間欠的に加圧する、［１］～［９］のいずれかに記載の繊維強化複合材料の製造方法。
［１１］前記繊維強化複合材料がプリプレグである、［１］～［１０］のいずれかに記載の繊維強化複合材料の製造方法。
［１２］［１］～［１１］のいずれかに記載の製造方法により製造された繊維強化複合材料を成形した成形体。
［１３］熱可塑性樹脂と炭素繊維とからなる厚さ４０μｍ～５００００μｍの平板状の繊維強化複合材料であって、厚みの変動係数が４％以下である、繊維強化複合材料。
【発明の効果】
【０００７】
本発明によれば、厚みのバラツキの少ない繊維強化複合材料の製造方法を提供できる。また、繊維強化複合材料の製造方法で得られた繊維強化複合材料を用いて成形することにより強度や剛性が部位によるバラツキの少ない部品を提供できる。
【図面の簡単な説明】
【０００８】

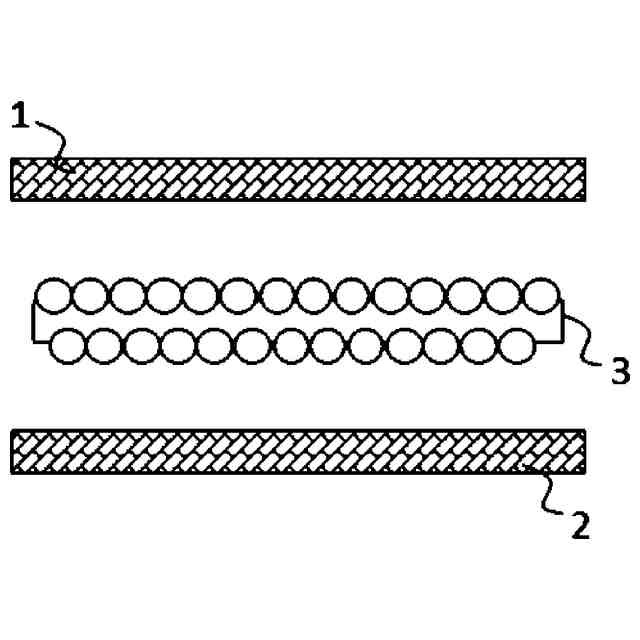

本発明の加圧前の態様を示す図である。
本発明の加圧時の態様を示す図である。
【発明を実施するための形態】
【０００９】
［繊維強化複合材料の製造方法］

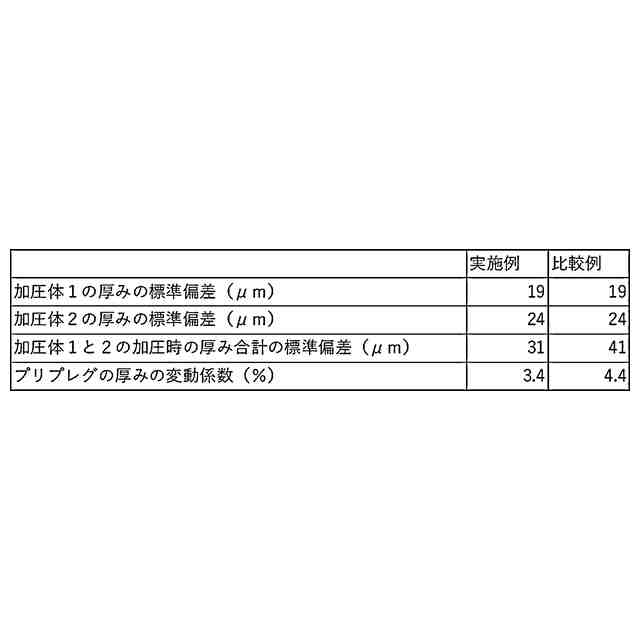

繊維強化複合材料（以下、本複合材料と称する場合がある）の製造方法の態様の一つは、加圧体１および加圧体２で繊維強化複合材料前駆体を挟んで加圧する工程を含む繊維強化複合材料の製造方法であって、加圧体１の厚み標準偏差、加圧体２の厚み標準偏差、加圧体１と加圧体２の加圧時の合計厚み標準偏差がそれぞれ５～３５μｍとなるように加圧体１、加圧体２、および繊維強化複合材料前駆体を配置して挟むものである。図１に示すように、加圧体１と加圧体２とで繊維強化複合材料前駆体３を挟み込んで加圧する。加圧は、加圧体の一方を固定して他方の加圧体を動かして力を加えてもよいし、向かい合う加圧体がお互い近づくように両方から力を加えるようにしてもよい。厚みは、マイクロメーターやキャリパゲージなどの接触法またはレーザーやＸ線などの非接触法による公知の方法により計測できる。標準偏差は、加圧体の幅方向に１０等分以上に等分した位置の厚みを計測することにより算出できる。合計厚み標準偏差は、繊維強化複合材料前駆体を加圧するときの加圧体１と加圧体２の位置を設定して、加圧体１と加圧体２のそれぞれの厚みを計測し、重なり合う特定の位置における厚みの合計を算出し、その標準偏差を求める。図２に示すように、繊維強化複合材料前駆体３ａを加圧体１と加圧体２とで挟み込んで加圧した状態の配置を想定する。このときの加圧体１および加圧体２の配置を決めて、合計厚みを算出する。具体的には、重なり合う特定の位置をｙ、加圧体１と加圧体２のそれぞれｙにおける厚みをｔ１およびｔ２として、ｔ１にｔ２を加えて合計厚みとする。ｙは加圧体の幅方向に１０等分以上に等分した位置の一点を例示的に抽出したものである。加圧体１と加圧体２との合計厚みの標準偏差が特定範囲になるように、加圧体１の凹部には加圧体２の凸部が向かい合うように配置されている。加圧体１および加圧体２それぞれの厚みが均一であることにより、挟んで得られる繊維強化複合材料の厚みも均一になる。圧体１および加圧体２が加圧時に重なった時の合計厚みが均一であることにより、より精度高く繊維強化複合材料の厚みも均一にできる。加圧体の圧力分布は、本複合材料の厚みを変動させる一因となる。加圧体１と加圧体２の厚い部分どうしや薄い部分どうしが重なると、加圧体の圧力分布が均一にならない場合がある。加圧体１および加圧体２それぞれの厚みの標準偏差に加えて、加圧体の加圧時の合計厚みの標準偏差を調整することで、加圧体からの繊維強化複合材料前駆体に対する圧力分布を均一にすることができる。合計厚みの標準偏差は、５～３５μｍの範囲が好ましく、１０～３５μｍの範囲がより好ましい。合計厚み標準偏差は、加工精度を上げて、各加圧体の厚みバラツキを小さくしたり、各加圧体の配置を前後左右に水平移動、左右反転、上下反転させたりすることにより調整できる。
【００１０】
本複合材料がプリプレグである場合には、加圧体１および加圧体２で繊維強化複合材料前駆体を挟んで加圧する加圧工程は、複合化工程として機能する。複合化工程としては、強化繊維基材にマトリックス樹脂を含浸させる含浸工程、または強化繊維基材にマトリックス樹脂から成形したフィルム、不織布、繊維、または粒子を付着させる付着工程が挙げられる。繊維強化複合材料前駆体としてのプリプレグ１枚またはプリプレグ積層体どうしの間に加圧体やシート材をさらに挿入して複数の繊維強化複合材料としてのプリプレグを得ることもできる。複合化工程においては、加温することが好ましく、繊維強化複合材料前駆体の表面温度が１００～４５０℃となるように調整することが好ましく、本複合材料が高耐熱用途の部材に用いられる場合は、２００℃以上となるように調整することが好ましい。熱可塑性樹脂繊維又は熱可塑性樹脂粒子を強化繊維基材に付与し、加圧と共に加熱溶融してマトリックス樹脂を含浸させ、繊維間の空気を除去する方法を用いてもよい。マトリックス樹脂に熱可塑性樹脂繊維を用いる場合、樹脂繊維の繊維径は、５～５０μｍが好ましい。マトリックス樹脂に熱可塑性樹脂粒子を用いる場合、樹脂粒子の平均粒径は、１０～１００μｍが好ましい。その他に、マトリックス樹脂を用いて成形した熱可塑性樹脂フィルムや不織布と強化繊維基材とを重ね、加熱溶融して含浸させ、強化繊維間の空気を除去することもできる。モノマー、または低分子量体を強化繊維基材に含浸させた後、重合させて繊維強化複合材料としてもよい。含浸工程においては、含浸を促進する観点から強化繊維基材の表面温度がマトリックス樹脂の軟化温度以上となるように設定することが好ましい。
（【００１１】以降は省略されています）
