特許ウォッチ

公開番号2025139365
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038263
出願日2024-03-12
発明の名称組成物、粘着剤組成物、粘着剤、及び粘着シート
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類C08F 265/06 20060101AFI20250918BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】優れた粘着力を有する粘着層が得られる組成物、粘着剤組成物、粘着剤組成物を硬化した粘着剤、及び粘着剤を含む粘着シートを提供すること。
【解決手段】主鎖ポリマー構造と、側鎖ポリマー構造とを有するグラフト共重合体(A)を含有する組成物であって、前記グラフト共重合体(A)が、励起によって活性種を生成し架橋構造を形成する単量体(a)に由来する構成単位を含み、主鎖ポリマー構造の構成単位として、直鎖アルキル(メタ)アクリレート(b-1)または分岐アルキル(メタ)アクリレート(b-2)から選ばれる少なくとも一方に由来する構成単位を含み、側鎖ポリマー構造の構成単位として、側鎖ポリマー構造100質量%に対して0.1質量%以上の分岐アルキル(メタ)アクリレート(b-2)由来の構成単位を含む、組成物。
【選択図】なし
特許請求の範囲【請求項１】
主鎖ポリマー構造と、側鎖ポリマー構造とを有するグラフト共重合体（Ａ）を含有する組成物であって、前記グラフト共重合体（Ａ）が、励起によって活性種を生成し架橋構造を形成する単量体（ａ）に由来する構成単位を含み、前記主鎖ポリマー構造の構成単位として、直鎖アルキル（メタ）アクリレート（ｂ－１）または分岐アルキル（メタ）アクリレート（ｂ－２）から選ばれる少なくとも一方に由来する構成単位を含み、前記側鎖ポリマー構造の構成単位として、側鎖ポリマー構造１００質量％に対して０．１質量％以上の分岐アルキル（メタ）アクリレート（ｂ－２）由来の構成単位を含む、組成物。
続きを表示（約 930 文字）【請求項２】
前記活性種が、ラジカルである、請求項１に記載の組成物。
【請求項３】
前記単量体（ａ）が、ベンゾフェノン骨格、チオキサントン骨格、及びアントラキノン骨格からなる群より選ばれる少なくとも１つの構造を有する、請求項１に記載の組成物。
【請求項４】

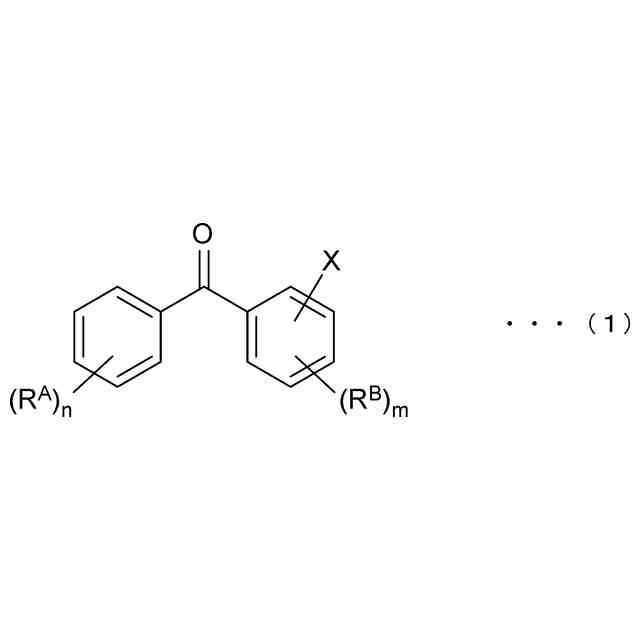

前記単量体（ａ）が、下記式（１）で表される単量体を含む、請求項１に記載の組成物。
TIFF
2025139365000006.tif
37
170
（式中、Ｒ
Ａ
及びＲ
Ｂ
はそれぞれ独立にアルキル基、アルコキシ基、水酸基、カルボキシ基、又はハロゲン原子を示し、ｎは０～５の整数を示し、ｍは０～４の整数を示し、Ｘは、（メタ）アクリロイルオキシ基、（メタ）アクリロイルオキシアルキレンオキシ基、又は（メタ）アクリロイルオキシアルキレンオキシカルボニルオキシ基を示す。）
【請求項５】
前記単量体（ａ）に由来する構成単位の含有量が、前記グラフト共重合体（Ａ）の合計質量１００質量％に対して、０．０１質量％以上５０質量％以下である、請求項１に記載の組成物。
【請求項６】
前記グラフト共重合体（Ａ）のガラス転移温度が０℃以下である、請求項１に記載の組成物。
【請求項７】
前記分岐アルキル（メタ）アクリレート（ｂ－２）のアルキル基の炭素数が３～２０である、請求項１に記載の組成物。
【請求項８】
前記グラフト共重合体（Ａ）が、カルボキシ基含有（メタ）アクリレート（ｃ）に由来する構成単位を含む、請求項１に記載の組成物。
【請求項９】
前記カルボキシ基含有（メタ）アクリレート（ｃ）に由来する構成単位の含有量が、前記グラフト共重合体（Ａ）の合計質量１００質量％に対して、０．１質量％以上２０質量％以下である、請求項８に記載の組成物。
【請求項１０】
前記グラフト共重合体（Ａ）が、マクロモノマー（Ｍ）に由来する構成単位を含む、請求項１に記載の組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、組成物、粘着剤組成物、粘着剤、及び粘着シートに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
基材上にホットメルト塗工し、紫外線の照射により硬化する粘着剤組成物として、例えば、特許文献１には、マクロモノマー由来の構成単位と、紫外線反応性基を有する構成単位とを含む（メタ）アクリル系重合体を含有する粘着剤組成物が開示されている。特許文献１には、前記粘着剤組成物によれば、塗工性に優れ、少ないＵＶ照射量でも保持力及び耐基材汚染性に優れた粘着層を形成できることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１５８４７５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の粘着剤組成物を硬化して得られる粘着層は、粘着力が十分ではない課題があった。
【０００５】
本発明は、優れた粘着力を有する粘着層が得られる組成物、粘着剤組成物、粘着剤組成物を硬化した粘着剤、及び粘着剤を含む粘着シートを提供する。
【課題を解決するための手段】
【０００６】
本発明の要旨は以下の通りである。
［１］主鎖ポリマー構造と、側鎖ポリマー構造とを有するグラフト共重合体（Ａ）を含有する組成物であって、前記グラフト共重合体（Ａ）が、励起によって活性種を生成し架橋構造を形成する単量体（ａ）に由来する構成単位を含み、前記主鎖ポリマー構造の構成単位として、直鎖アルキル（メタ）アクリレート（ｂ－１）または分岐アルキル（メタ）アクリレート（ｂ－２）から選ばれる少なくとも一方に由来する構成単位を含み、前記側鎖ポリマー構造の構成単位として、側鎖ポリマー構造１００質量％に対して０．１質量％以上の分岐アルキル（メタ）アクリレート（ｂ－２）由来の構成単位を含む、組成物。
［２］前記活性種が、ラジカルである、［１］に記載の組成物。
［３］前記単量体（ａ）が、ベンゾフェノン骨格、チオキサントン骨格、及びアントラキノン骨格からなる群より選ばれる少なくとも１つの構造を有する、［１］又は［２］に記載の組成物。
［４］前記単量体（ａ）が、下記式（１）で表される単量体を含む、［１］～［３］のいずれかに記載の組成物。
【０００７】
TIFF
2025139365000001.tif
37
170
（式中、Ｒ
Ａ
及びＲ
Ｂ
はそれぞれ独立にアルキル基、アルコキシ基、水酸基、カルボキシ基、又はハロゲン原子を示し、ｎは０～５の整数を示し、ｍは０～４の整数を示し、Ｘは、（メタ）アクリロイルオキシ基、（メタ）アクリロイルオキシアルキレンオキシ基、又は（メタ）アクリロイルオキシアルキレンオキシカルボニルオキシ基を示す。）
【０００８】
［５］前記単量体（ａ）に由来する構成単位の含有量が、前記グラフト共重合体（Ａ）の合計質量１００質量％に対して、０．０１質量％以上５０質量％以下である、［１］～［４］のいずれかに記載の組成物。
［６］前記グラフト共重合体（Ａ）のガラス転移温度が０℃以下である、［１］～［５］のいずれかに記載の組成物。
［７］前記分岐アルキル（メタ）アクリレート（ｂ－２）のアルキル基の炭素数が３～２０である、［１］～［６］のいずれかに記載の組成物。
［８］前記グラフト共重合体（Ａ）が、カルボキシ基含有（メタ）アクリレート（ｃ）に由来する構成単位を含む、［１］～［７］のいずれかに記載の組成物。
［９］前記カルボキシ基含有（メタ）アクリレート（ｃ）に由来する構成単位の含有量が、前記グラフト共重合体（Ａ）の合計質量１００質量％に対して、０．１質量％以上２０質量％以下である、［８］に記載の組成物。
［１０］前記グラフト共重合体（Ａ）が、マクロモノマー（Ｍ）に由来する構成単位を含む、［１］～［９］のいずれかに記載の組成物。
［１１］［１］～［１０］に記載の組成物を含む、粘着剤組成物。
［１２］［１１］に記載の粘着剤組成物を含む、粘着剤。
［１３］［１１］に記載の粘着剤組成物に紫外線を照射してなる、粘着剤。
［１４］［１２］又は［１３］に記載の粘着剤を含む、粘着シート。
【発明の効果】
【０００９】
本発明は、優れた粘着力を有する粘着層が得られる組成物、粘着剤組成物、粘着剤組成物を硬化した粘着剤、及び粘着剤を含む粘着シートを提供することができる。
【発明を実施するための形態】
【００１０】
以下の用語の定義は、本明細書及び請求の範囲にわたって適用される。
「（メタ）アクリレート」は、アクリレート及びメタクリレートの総称である。
「（メタ）アクリル酸」は、アクリル酸及びメタクリル酸の総称である。
本発明においてグラフト共重合体（Ａ）は、（メタ）アクリル系単量体由来の構成単位を含む（メタ）アクリル系重合体であることが好ましく、前記（メタ）アクリル系重合体は（メタ）アクリル系単量体以外の単量体（例えば、スチレン等）由来の構成単位をさらに含んでいてもよい。
「（メタ）アクリル系単量体」は、（メタ）アクリロイル基を有する単量体を意味する。
「（メタ）アクリロイル」は、アクリロイル及びメタクリロイルの総称である。
数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。
グラフト共重合体の数平均分子量及び質量平均分子量は、ゲル浸透クロマトグラフィー（ＧＰＣ）によるポリスチレン基準の分子量である。
（【００１１】以降は省略されています）

関連特許
