公開番号2025142989
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042652
出願日2024-03-18
発明の名称作業機械
出願人ヤンマーホールディングス株式会社
代理人弁理士法人佐野特許事務所
主分類E02F 9/26 20060101AFI20250924BHJP(水工;基礎;土砂の移送)
要約【課題】運転座席の前方に操作ボックスが配置され、操作ボックスが左右一対の操作レバーを前後方向に揺動可能に支持する構成であっても、表示装置を見るときのオペレータの視界を良好に確保することができる作業機械を提供する。
【解決手段】作業機械は、運転座席の前方に配置され、上面から上方に突出する左右一対の操作レバーを前後方向に揺動可能に支持する操作ボックスを備える。操作ボックスは、上記上面に配置されて作業機械の状態を知らせる表示装置を有する。表示装置は、上記上面において、左右一対の操作レバーの各揺動領域の外側に配置されるとともに、左右の揺動領域に挟まれる中間領域に対して、左右方向の一方の側に配置される。
【選択図】図5
特許請求の範囲【請求項１】
運転座席の前方に配置され、上面から上方に突出する左右一対の操作レバーを前後方向に揺動可能に支持する操作ボックスを備える作業機械であって、
前記操作ボックスは、前記上面に配置されて前記作業機械の状態を知らせる表示装置を有し、
前記表示装置は、前記上面において、前記左右一対の操作レバーの各揺動領域の外側に配置されるとともに、左右の前記揺動領域に挟まれる中間領域に対して、左右方向の一方の側に配置される、作業機械。
続きを表示（約 770 文字）【請求項２】
前記表示装置は、前記左右一対の操作レバーの両方の支柱に対して、左右方向の前記一方の側に配置される、請求項１に記載の作業機械。
【請求項３】
前記表示装置は、前記上面に設けられた、前記左右一対の操作レバーの各支柱が通る両方の開口部に対して、左右方向の前記一方の側に配置される、請求項１に記載の作業機械。
【請求項４】
前記作業機械の原動機の目標回転数を設定するための操作具をさらに備え、
前記操作具は、前記上面において、前記中間領域に対して、左右方向の一方の側に配置される、請求項１に記載の作業機械。
【請求項５】
前記操作具は、前記上面において、前記中間領域に対して、左右方向における前記表示装置の配置側と同じ側に配置される、請求項４に記載の作業機械。
【請求項６】
前記表示装置は、前記操作具の隣に配置される、請求項５に記載の作業機械。
【請求項７】
前記操作ボックスの側部に配置され、前記作業機械を起動するための起動スイッチをさらに備え、
前記起動スイッチは、平面視で、前記操作具の隣に配置される、請求項５に記載の作業機械。
【請求項８】
警告時に点灯するランプをさらに備え、
前記ランプは、前記操作ボックスの前記上面において、前記操作具の後方に配置される、請求項７記載の作業機械。
【請求項９】
前記ランプは、前記起動スイッチによって前記作業機械を起動した後、前記運転座席のシートベルトが非装着であるときに点灯する、請求項８に記載の作業機械。
【請求項１０】
前記操作具は、ダイヤルである、請求項４に記載の作業機械。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、作業機械に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば特許文献１には、作業機械の一例として、モータグレーダが開示されている。上記モータグレーダでは、ハンドルポストが運転床の前端部中央に立設される。ハンドルポストは、モニタパネルと、ハンドルとを有する。ハンドルは、ハンドルポストの上部正面にあり、モニタパネルの下方隣接位置から手前に突設される。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１５８９２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のモータグレーダでは、運転座席の前方に配置されるハンドルポストにおいて、ハンドルに対して左右方向の中央前方に、モニタパネルが配置される。このため、特許文献１におけるハンドルとモニタパネルとの位置関係を、運転座席の前方に配置される操作ボックスにおいて、（回転するハンドルの代わりに）前後方向に揺動する左右一対の操作レバーを支持する作業機械にそのまま適用すると、モニタパネルを見るときのオペレータの視界が、前後方向に揺動する操作レバーによって妨げられるおそれがある。
【０００５】
本発明は、上記の問題点を解決するためになされたものであり、その目的は、運転座席の前方に配置される操作ボックスが、左右一対の操作レバーを前後方向に揺動可能に支持する構成であっても、表示装置を見るときのオペレータの視界を良好に確保することができる作業機械を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一側面に係る作業機械は、運転座席の前方に配置され、上面から上方に突出する左右一対の操作レバーを前後方向に揺動可能に支持する操作ボックスを備える作業機械であって、前記操作ボックスは、前記上面に配置されて前記作業機械の状態を知らせる表示装置を有し、記表示装置は、前記上面において、前記左右一対の操作レバーの各揺動領域の外側に配置されるとともに、左右の前記揺動領域に挟まれる中間領域に対して、左右方向の一方の側に配置される。
【発明の効果】
【０００７】
運転座席の前方に操作ボックスが配置され、操作ボックスが左右一対の操作レバーを前後方向に揺動可能に支持する構成であっても、表示装置を見るときのオペレータの視界を良好に確保することができる。
【図面の簡単な説明】
【０００８】

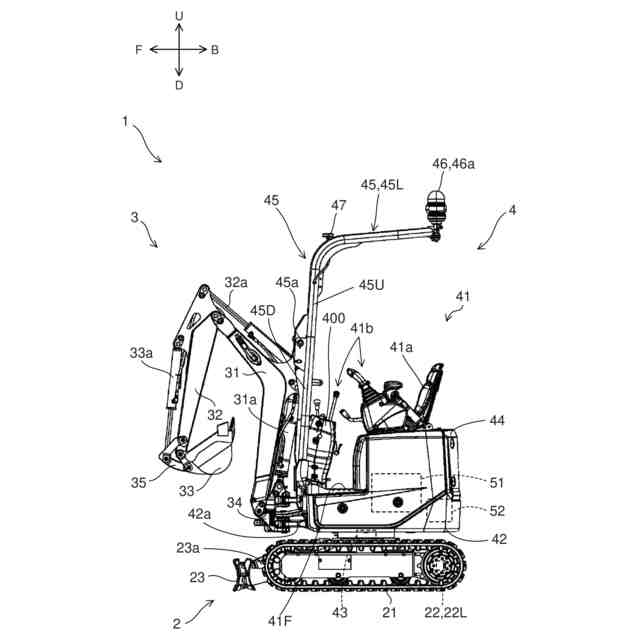

本発明の実施の一形態に係る作業機械の一例である油圧ショベルの概略の構成を示す側面図である。

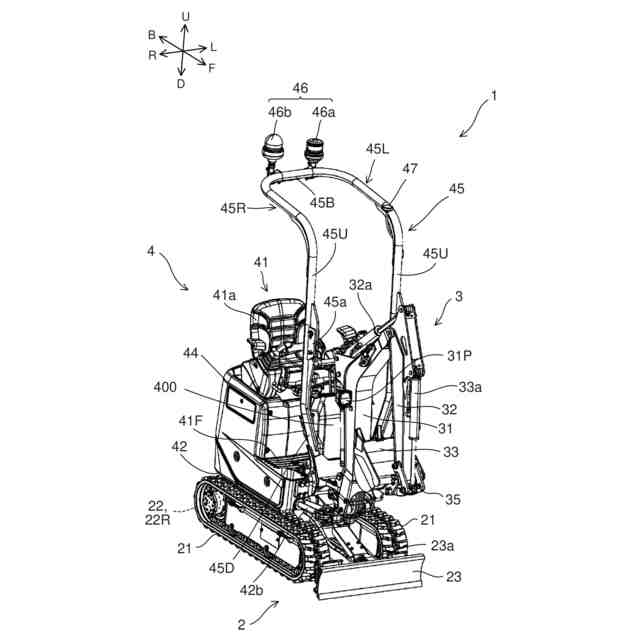

上記油圧ショベルを斜め前方から見たときの斜視図である。

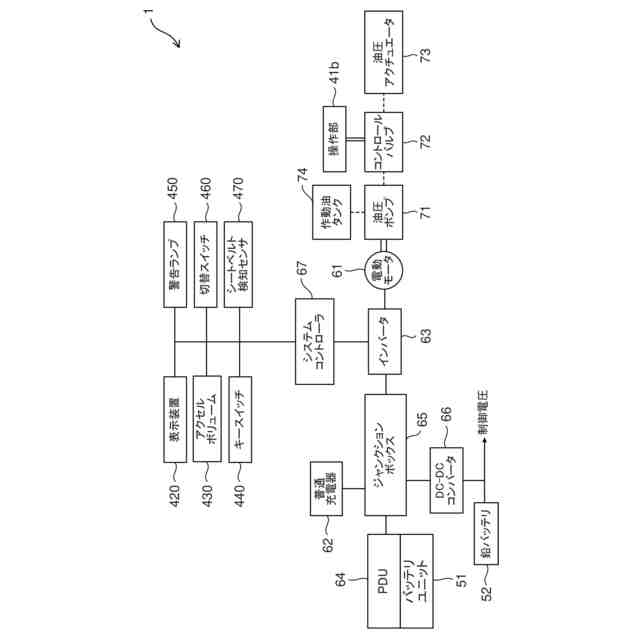

上記油圧ショベルの電気系および油圧系の構成を模式的に示すブロック図である。

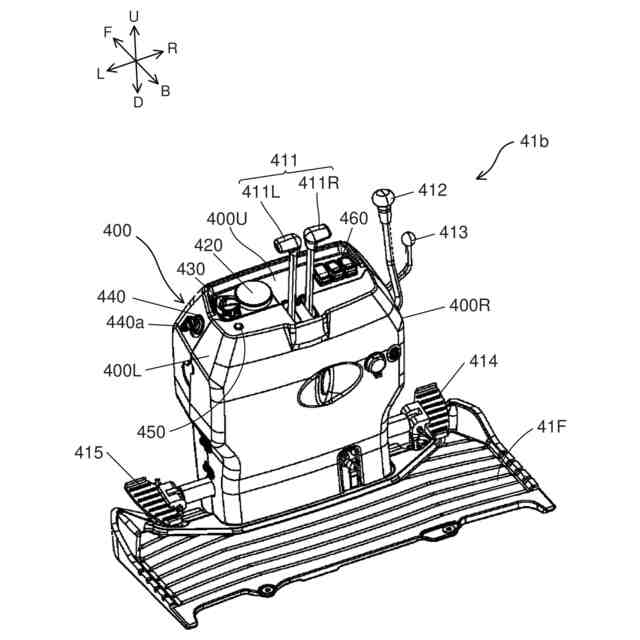

上記油圧ショベルが備える操作ボックスを斜め後方から見たときの斜視図である。

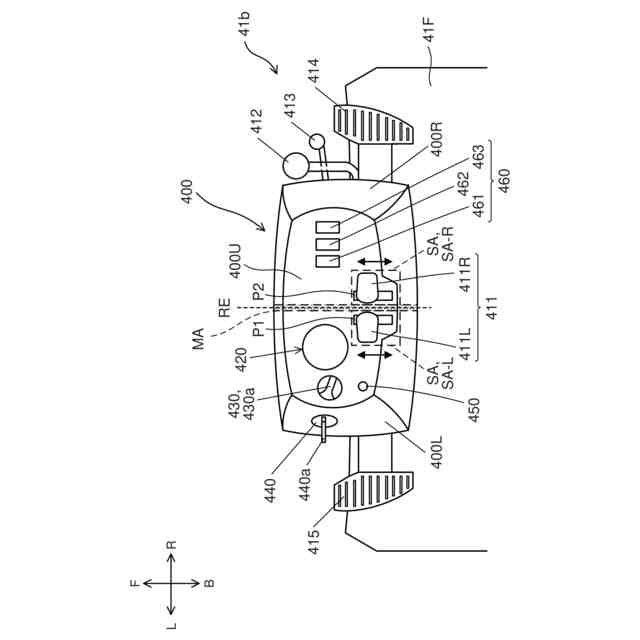

上記操作ボックスを上方から見たときの模式的な平面図である。

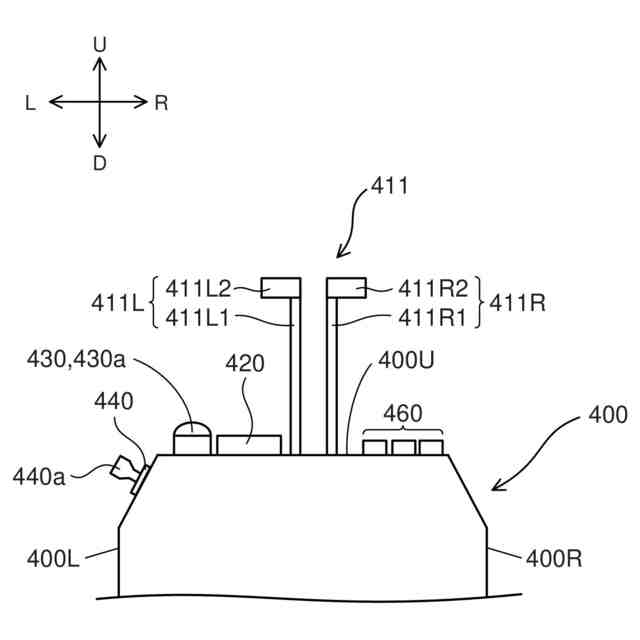

上記操作ボックスを後方から見たときの模式的な背面図である。
上記操作ボックスの表示装置を拡大して示す模式的な平面図である。
【発明を実施するための形態】
【０００９】
本発明の実施の形態について、図面に基づいて説明すれば、以下の通りである。
【００１０】
〔１．作業機械〕
図１は、本実施形態の電動式の作業機械の一例である油圧ショベル（電動ショベル）１の概略の構成を示す側面図である。図２は、油圧ショベル１を斜め前方から見たときの斜視図である。油圧ショベル１は、下部走行体２と、作業機３と、上部旋回体４と、を備える。なお、以下では、上部旋回体４のことを、「機体」と称する場合がある。
（【００１１】以降は省略されています）
