公開番号2025123704
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019321
出願日2024-02-13
発明の名称タンク設置用基礎
出願人住友金属鉱山株式会社
代理人個人
主分類E02D 27/38 20060101AFI20250818BHJP(水工;基礎;土砂の移送)
要約【課題】タンクの破損を容易に発見することのできるタンク設置用基礎を提供する。

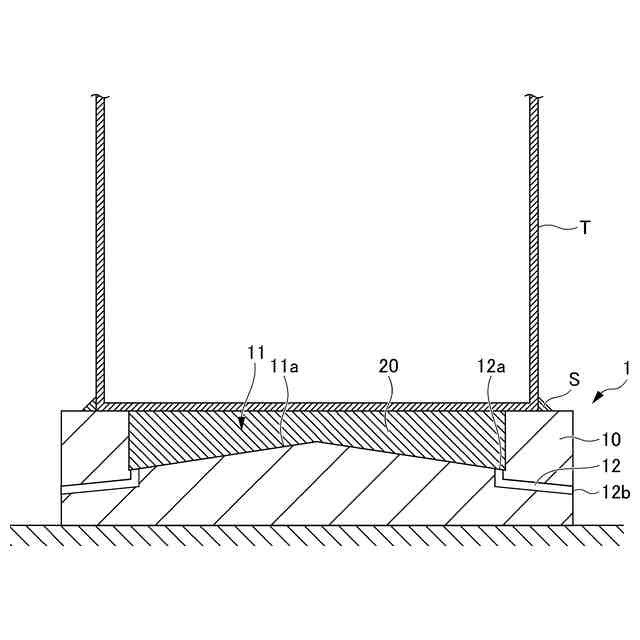

【解決手段】液体を貯留するタンクTが設置される基礎本体10を備えたタンク設置用基礎1であって、基礎本体10は、タンクTから漏洩した液体を、高さの差を利用して外周部に流通させる液体流通構造(傾斜底11a、連通路12)を有している。これにより、タンクTから液体が漏洩した場合に、漏洩した液体が基礎本体10の外周部まで流通することになるため、タンクTの破損を発見するための専用の検査を行ったり、液面高さを検知する装置をタンクTに取り付けたりする必要がなく、破損したタンクTを容易に発見することが可能となる。
【選択図】図1
特許請求の範囲【請求項１】
液体を貯留するタンクが設置される基礎本体を備えたタンク設置用基礎であって、
前記基礎本体は、前記タンクから漏洩した液体を、高さの差を利用して外周部に流通させる液体流通構造を有している
タンク設置用基礎。
続きを表示（約 450 文字）【請求項２】
前記基礎本体の上面における、タンクの底面の外周部側を除く部分に対向する部分には、タンクから漏洩した液体を受容する凹部が形成され、
前記凹部には、砂状部材が充填されている
請求項１に記載のタンク設置用基礎。
【請求項３】

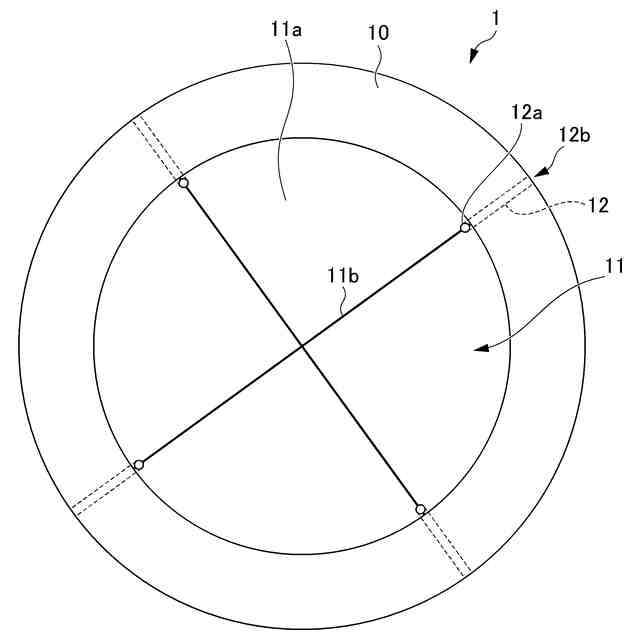

前記液体流通構造は、前記凹部の中央部から外周部側に向かって下り傾斜となる傾斜底と、前記凹部の外周部側と前記基礎本体の外周部側とを連通する連通路と、を有している
請求項２に記載のタンク設置用基礎。
【請求項４】
前記傾斜底には、下り傾斜の方向に延在し、前記タンクから漏洩した液体を前記連通路の液体流入口に向かって案内する案内溝が形成されている
請求項３に記載のタンク設置用基礎。
【請求項５】
前記液体流通構造は、前記基礎本体の上面側において中央部側から外周部側に向かって下り傾斜となる溝底が形成された複数の液体流通溝を有している
請求項１に記載のタンク設置用基礎。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を貯留するタンクが設置されるタンク設置用基礎に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
液体を貯留するタンクは、屋外に設置する場合に、地面に鉄筋コンクリート構造の基礎を設置し、基礎の上面に設置される（例えば、特許文献１参照）。
【０００３】
タンクは、雨水等の水分によって腐食して破損した場合に、貯留している液体が漏洩することになる。このため、タンクに破損が生じた場合には、タンクの補修を行ったり、タンク自体を交換したりする必要がある。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－１８９２９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、タンクの破損を発見する方法としては、タンクから液体を排出し、液体を排出した後のタンクの破損の有無を直接的に検査する方法が考えられる。しかし、液体を排出した後のタンクを直接的に検査する方法は、タンクから液体を排出してタンクの破損の有無の検査を行った後、再度液体をタンク内に液体を戻すことが必要となるため、検査のために必要な作業が煩雑となる。
【０００６】
また、タンクの破損を発見する他の方法としては、タンク内の液体の液面高さを検知する専用の装置をタンク内に設置し、専用の装置によって検知した液体の液面高さの変化量に基づいてタンク内の液体の漏洩の有無を検知し、検知した液体の漏洩の有無に基づいてタンクの破損の判定を行う方法が考えられる。しかし、専用の装置によってタンク内の液面高さを検知する方法は、タンク毎に専用の装置を設置する必要があるため、専用の装置を設置するために必要なコストが高くなることになる。
【０００７】
本発明の目的とするところは、タンクの破損を容易に発見することのできるタンク設置用基礎を提供することにある。
【課題を解決するための手段】
【０００８】
本発明のタンク設置用基礎は、液体を貯留するタンクが設置される基礎本体を備えたタンク設置用基礎であって、前記基礎本体は、前記タンクから漏洩した液体を、高さの差を利用して外周部に流通させる液体流通構造を有している。
【０００９】
また、本発明のタンク設置用基礎は、前記基礎本体の上面における、タンクの底面の外周部側を除く部分に対向する部分に、タンクから漏洩した液体を受容する凹部が形成され、前記凹部に、砂状部材が充填されている、ことが好ましい。
【００１０】

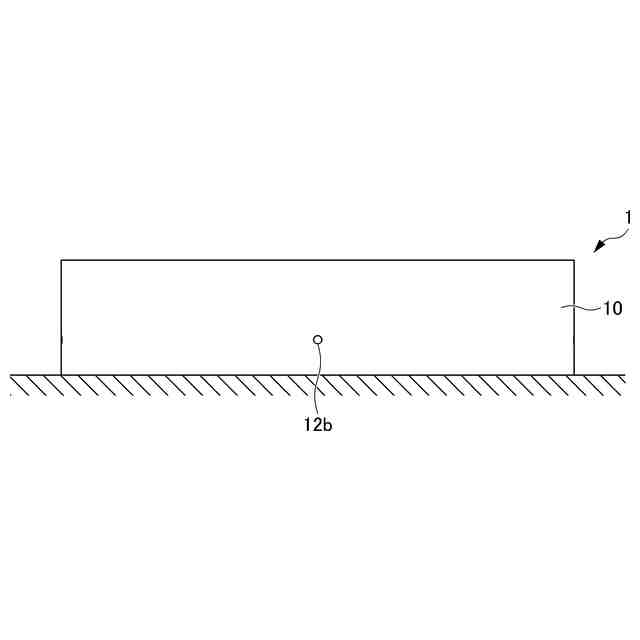

また、本発明のタンク設置用基礎は、前記液体流通構造が、前記凹部の中央部から外周部側に向かって下り傾斜となる傾斜底と、前記凹部の外周部側と前記基礎本体の外周部側とを連通する連通路と、を有している、ことが好ましい。
（【００１１】以降は省略されています）
