公開番号2025143799
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043238
出願日2024-03-19
発明の名称流路接続構造、液体吐出装置、及び流路形成方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/175 20060101AFI20250925BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】固定部材によって接続部材が変形したり、接続部材の姿勢が変化したりすることを抑制可能な流路接続構造、液体吐出装置、及び流路形成方法を提供する。

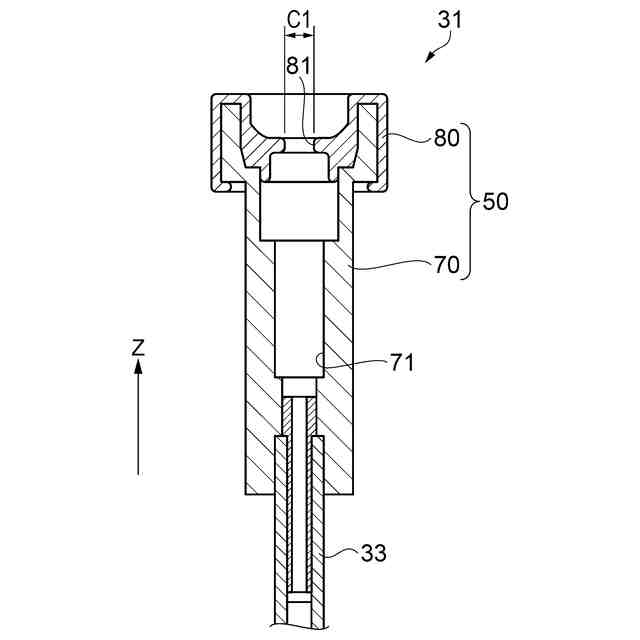

【解決手段】第1流路31と第2流路とを接続する流路接続構造であって、第1流路31又は第2流路を構成し、Z軸に沿って延在する筒状の流路部材70と、弾性体からなり、流路部材70に装着される筒状の接続部材80と、を備え、接続部材80の一端は、流路部材70の内面側に配置され、接続部材80の他端は、流路部材70の+Z方向側の端部において、流路部材70の外面を覆うように折り返されている。
【選択図】図4
特許請求の範囲【請求項１】
第１流路と第２流路とを接続する流路接続構造であって、
前記第１流路又は前記第２流路を構成し、第１方向に沿って延在する筒状の流路部材と、
弾性体からなり、前記流路部材に装着される筒状の接続部材と、を備え、
前記接続部材の一端は、前記流路部材の内面側に配置され、
前記接続部材の他端は、前記流路部材の前記第１方向側の端部において、前記流路部材の外面を覆うように折り返されていることを特徴とする流路接続構造。
続きを表示（約 850 文字）【請求項２】
前記接続部材の前記他端には、前記流路部材と係合する係合部が設けられていることを特徴とする請求項１に記載の流路接続構造。
【請求項３】
前記流路部材には、前記接続部材によって覆われる位置に、外側に突出する突縁部が設けられており、
前記係合部は、前記接続部材が前記流路部材に装着された状態において、前記突縁部よりも前記第１方向とは反対の第２方向側に位置し、前記突縁部の外面よりも内側に突出することを特徴とする請求項２に記載の流路接続構造。
【請求項４】
前記第１流路及び前記第２流路は、液体を収容する液体収容部から、前記液体を媒体に吐出する吐出ヘッドに前記液体を供給する流路であることを特徴とする請求項１～３のいずれか一項に記載の流路接続構造。
【請求項５】
液体を収容する液体収容部と、
前記液体を媒体に吐出する吐出ヘッドと、
前記液体収容部と前記吐出ヘッドとの間で直列的に接続され、前記液体収容部から前記吐出ヘッドに前記液体を供給する第１流路及び第２流路と、
前記第１流路と前記第２流路とを接続する流路接続部と、を備え、
前記流路接続部は、
前記第１流路又は前記第２流路を構成し、第１方向に沿って延在する筒状の流路部材と、
弾性体からなり、前記流路部材に装着される筒状の接続部材と、を備え、
前記接続部材の一端は、前記流路部材の内面側に配置され、
前記接続部材の他端は、前記流路部材の前記第１方向側の端部において、前記流路部材の外面を覆うように折り返されていることを特徴とする液体吐出装置。
【請求項６】
弾性体からなる筒状の接続部材の一端を、第１方向に沿って延在する筒状の流路部材の内面側に配置することと、
前記接続部材の他端を、前記流路部材の前記第１方向側の端部において、前記流路部材の外面を覆うように折り返すことと、を含む流路形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流路接続構造、液体吐出装置、及び流路形成方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、インクカートリッジからインク供給管を介して流路形成部材にインクが供給されるインクジェット式記録装置が記載されている。流路形成部材のインク導入口には、弾性付勢部材であるシール部材が固定部材によって固定されている。シール部材には、保持孔が形成されており、インク供給管は、保持孔に嵌合して保持される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－４１５１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記のような構成では、固定部材によってシール部材を固定する際に、シール部材が変形したり、シール部材の姿勢が変化したりすることが起こり得る。シール部材に変形や姿勢の変化があると、インク導入口においてインクの漏洩が生じる恐れがある。
【課題を解決するための手段】
【０００５】
流路接続構造は、第１流路と第２流路とを接続する流路接続構造であって、前記第１流路又は前記第２流路を構成し、第１方向に沿って延在する筒状の流路部材と、弾性体からなり、前記流路部材に装着される筒状の接続部材と、を備え、前記接続部材の一端は、前記流路部材の内面側に配置され、前記接続部材の他端は、前記流路部材の前記第１方向側の端部において、前記流路部材の外面を覆うように折り返されていることを特徴とする。
【０００６】
液体吐出装置は、液体を収容する液体収容部と、前記液体を媒体に吐出する吐出ヘッドと、前記液体収容部と前記吐出ヘッドとの間で直列的に接続され、前記液体収容部から前記吐出ヘッドに前記液体を供給する第１流路及び第２流路と、前記第１流路と前記第２流路とを接続する流路接続部と、を備え、前記流路接続部は、前記第１流路又は前記第２流路を構成し、第１方向に沿って延在する筒状の流路部材と、弾性体からなり、前記流路部材に装着される筒状の接続部材と、を備え、前記接続部材の一端は、前記流路部材の内面側に配置され、前記接続部材の他端は、前記流路部材の前記第１方向側の端部において、前記流路部材の外面を覆うように折り返されていることを特徴とする。
【０００７】
流路形成方法は、弾性体からなる筒状の接続部材の一端を、第１方向に沿って延在する筒状の流路部材の内面側に配置することと、前記接続部材の他端を、前記流路部材の前記第１方向側の端部において、前記流路部材の外面を覆うように折り返すことと、を含む。
【図面の簡単な説明】
【０００８】

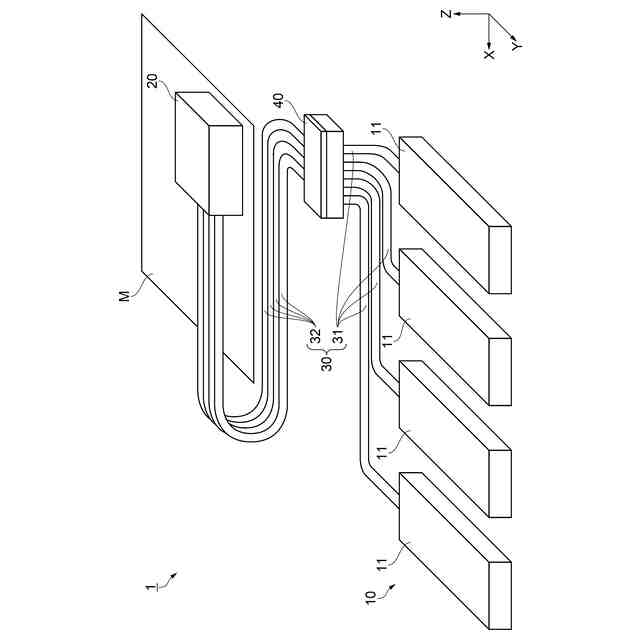

液体吐出装置の概略構成を示す構成図。

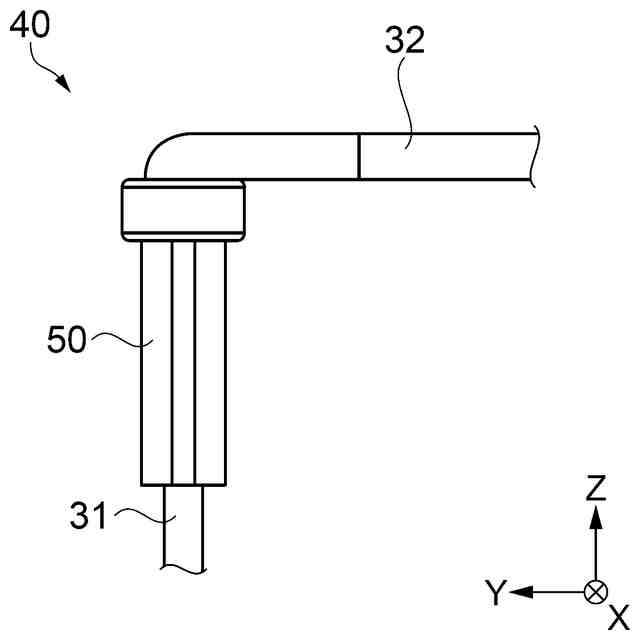

中継部の内部の構成を示す側面図。

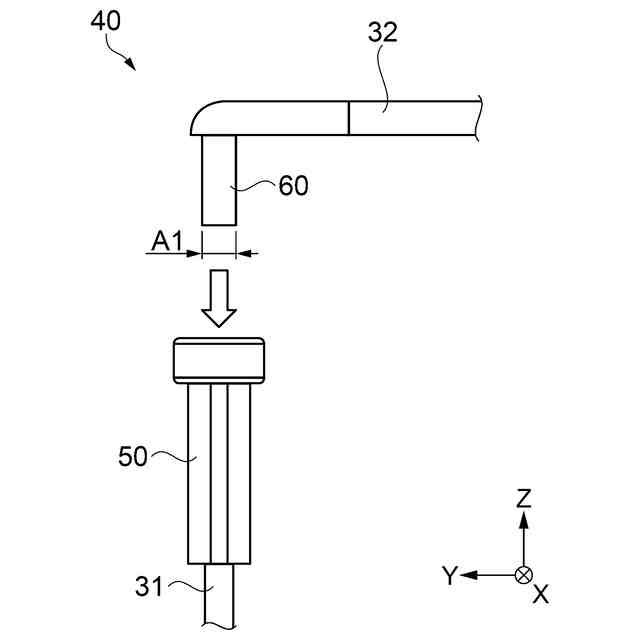

第１流路と第２流路とが接続される前の状態の中継部を示す側面図。
流路接続部の構成を示す断面図。

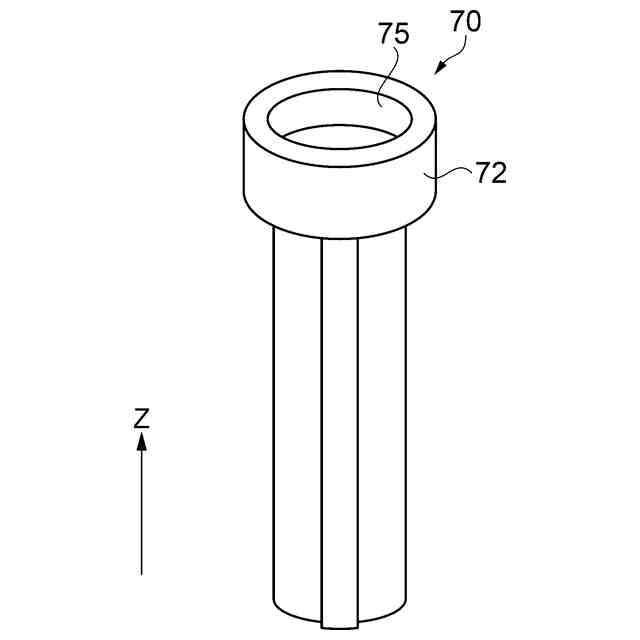

流路接続部が形成される前の流路部材を示す斜視図。

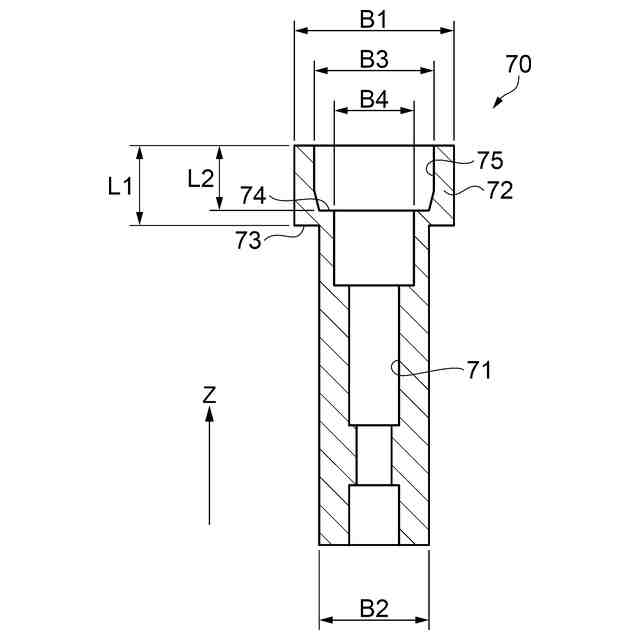

流路接続部が形成される前の流路部材を示す断面図。

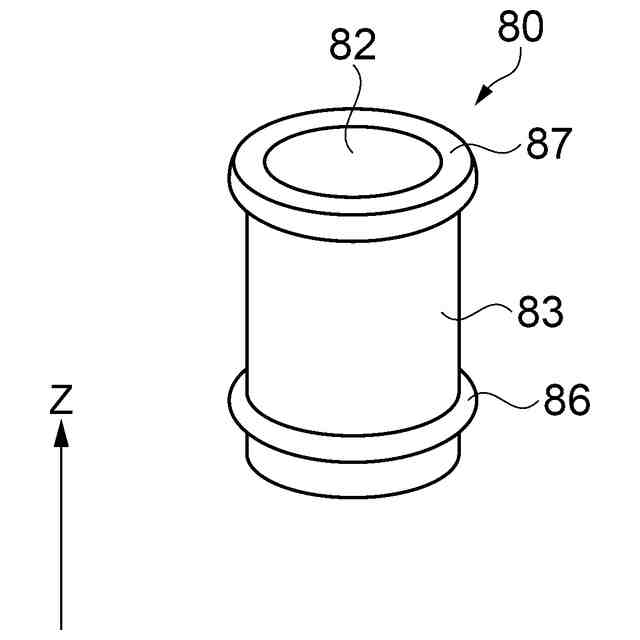

流路接続部が形成される前の接続部材を示す斜視図。

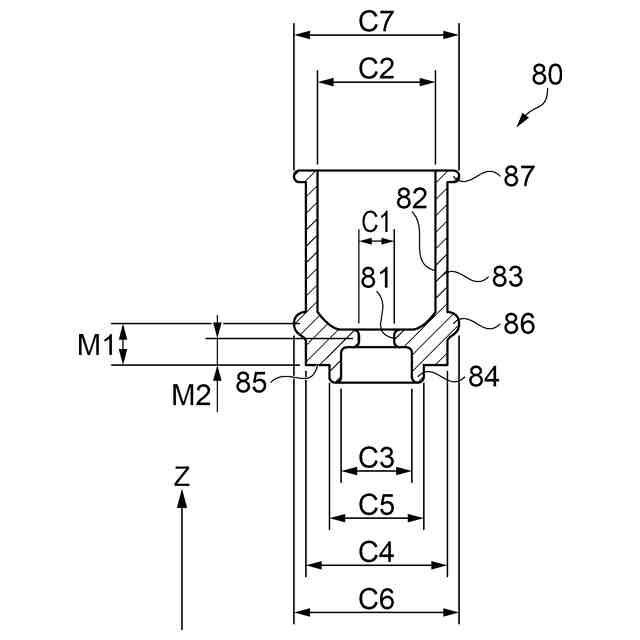

流路接続部が形成される前の接続部材を示す断面図。

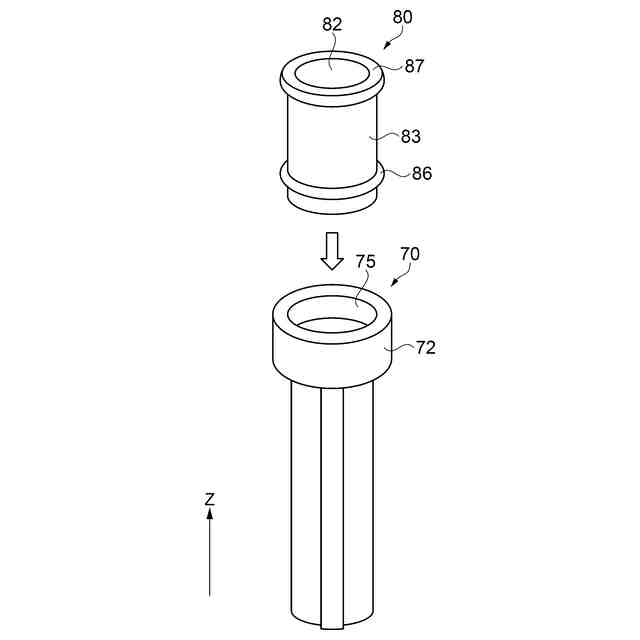

流路接続部の形成方法を説明するための斜視図。
流路接続部の形成方法を説明するための斜視図。
流路接続部の形成方法を説明するための斜視図。
流路接続部の形成方法を説明するための断面図。
流路接続部の形成方法を説明するための断面図。
流路接続部の形成方法を説明するための断面図。
【発明を実施するための形態】
【０００９】
１．実施形態
以下、本実施形態の液体吐出装置１について、図面を参照して説明する。本実施形態の液体吐出装置１は、例えば、記録対象である媒体Ｍに対して、液体の一例であるインクを吐出することにより、媒体Ｍに画像を記録するインクジェット式のプリンターである。媒体Ｍは、紙に限定されず、布や織物等のテキスタイル、塩化ビニル樹脂等、種々の素材が対象になり得る。
【００１０】
各図には、互いに交差するＸ軸、Ｙ軸及びＺ軸が示されている。典型的には、Ｘ軸、Ｙ軸及びＺ軸は、互いに直交する。Ｘ軸は、液体吐出装置１の設置面に平行であり、液体吐出装置１の幅方向に対応する。Ｙ軸は、液体吐出装置１の設置面に平行であり、液体吐出装置１の奥行き方向に対応する。Ｚ軸は、液体吐出装置１の設置面に垂直であり、液体吐出装置１の高さ方向に対応する。
（【００１１】以降は省略されています）
