特許ウォッチ

公開番号2025144103
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043717
出願日2024-03-19
発明の名称ホットメルト組成物
出願人積水フーラー株式会社
代理人弁理士法人三枝国際特許事務所
主分類C09J 153/02 20060101AFI20250925BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】接着性及び解離性に優れたホットメルト組成物を提供する。
【解決手段】熱可塑性エラストマー(A)、粘着付与樹脂(B)、及び、可塑剤(C)を含有するホットメルト組成物であって、
前記ホットメルト組成物は、温度50℃、周波数5.0Hz、ひずみ0.05%での損失正接が0.83以下である、
ことを特徴とするホットメルト組成物。
【選択図】なし
特許請求の範囲【請求項１】
熱可塑性エラストマー（Ａ）、粘着付与樹脂（Ｂ）、及び、可塑剤（Ｃ）を含有するホットメルト組成物であって、
前記ホットメルト組成物は、温度５０℃、周波数５．０Ｈｚ、ひずみ０．０５％での損失正接が０．８３以下である、
ことを特徴とするホットメルト組成物。
続きを表示（約 540 文字）【請求項２】
前記熱可塑性エラストマー（Ａ）は、ビニル系芳香族炭化水素と共役ジエン化合物とのブロック共重合体を含む、請求項１に記載のホットメルト組成物。
【請求項３】
前記ビニル系芳香族炭化水素と共役ジエン化合物とのブロック共重合体は、スチレン系ブロック共重合体を含み、前記スチレン系ブロック共重合体は、スチレン－ブタジエン－スチレン系ブロック共重合体、及び、スチレン－イソプレン－スチレン系ブロック共重合体からなる群より選択される少なくとも１種を含む、請求項２に記載のホットメルト組成物。
【請求項４】
前記スチレン系ブロック共重合体は、スチレン含有率が３５質量％以上であるスチレン系ブロック共重合体（Ａ１）を含む、請求項３に記載のホットメルト組成物。
【請求項５】
前記スチレン系ブロック共重合体（Ａ１）の含有量は、前記ホットメルト組成物を１００質量％として、３０質量％以下である、請求項４に記載のホットメルト組成物。
【請求項６】
前記可塑剤（Ｃ）は、脂肪酸（Ｃ１）を含む、請求項１に記載のホットメルト組成物。
【請求項７】
吸収性物品用である、請求項１に記載のホットメルト組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホットメルト組成物に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、紙おむつ、生理用ナプキン等の衛生材料を含む吸収性物品が広く使用されている。
【０００３】
吸収性物品には、ポリオレフィン系樹脂フィルム、不織布、ティッシュ、合成ゴム等の構成部材が用いられており、これらの構成部材をホットメルト組成物で接着することによって吸収性物品が組み立てられている。このため、ホットメルト組成物には、構成部材に対して優れた接着強度を示すことが要求される。
【０００４】
吸収性物品の構成部材に対して優れた接着強度を示すホットメルト組成物として、例えば、特許文献１にホットメルト組成物が提案されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２１／１３２６２５号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載のホットメルト組成物も優れたホットメルト組成物であるが、易解体性については検討の余地がある。環境に配慮した製品が増えることが想定される中、吸収性物品にはリサイクル性を示すことが要求される。そのため、吸収性物品には、リサイクル時に容易に解体できることが要求され、ホットメルト組成物には、リサイクルに適した易解体性（解離性）を示すことが要求される。吸収性物品に関しては、上質なパルプ、SAP、不織布等に分別し、リサイクルされる取組みが省庁の推進により進められている。しかしながら、リサイクルする上で既存のホットメルト組成物では、接着強度が高く、吸収性物品を分解して部材を選別するのに過剰なエネルギー（電気、熱）や時間を費やしている。少子高齢化に伴い、使用済み吸収性物品の廃棄物も増加しており、処理が追いつかなくなることが問題となっている。
【０００７】
従って、接着性及び解離性に優れたホットメルト組成物の開発が望まれている。
【０００８】
本発明は、上記に鑑みてなされたものであり、接着性及び解離性に優れたホットメルト組成物を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者は、上記目的を達成すべく鋭意研究を重ねた結果、熱可塑性エラストマー（Ａ）、粘着付与樹脂（Ｂ）、及び、可塑剤（Ｃ）を含有するホットメルト組成物において、温度５０℃、周波数５．０Ｈｚ、ひずみ０．０５％での損失正接が０．８３以下であるホットメルト組成物によれば上記目的を達成できることを見出し、本発明を完成するに至った。
【００１０】
即ち、本発明は、下記のホットメルト組成物に関する。
１．熱可塑性エラストマー（Ａ）、粘着付与樹脂（Ｂ）、及び、可塑剤（Ｃ）を含有するホットメルト組成物であって、
前記ホットメルト組成物は、温度５０℃、周波数５．０Ｈｚ、ひずみ０．０５％での損失正接が０．８３以下である、
ことを特徴とするホットメルト組成物。
２．前記熱可塑性エラストマー（Ａ）は、ビニル系芳香族炭化水素と共役ジエン化合物とのブロック共重合体を含む、項１に記載のホットメルト組成物。
３．前記ビニル系芳香族炭化水素と共役ジエン化合物とのブロック共重合体は、スチレン系ブロック共重合体を含み、前記スチレン系ブロック共重合体は、スチレン－ブタジエン－スチレン系ブロック共重合体、及び、スチレン－イソプレン－スチレン系ブロック共重合体からなる群より選択される少なくとも１種を含む、項２に記載のホットメルト組成物。
４．前記スチレン系ブロック共重合体は、スチレン含有率が３５質量％以上であるスチレン系ブロック共重合体（Ａ１）を含む、項３に記載のホットメルト組成物。
５．前記スチレン系ブロック共重合体（Ａ１）の含有量は、前記ホットメルト組成物を１００質量％として、３０質量％以下である、項４に記載のホットメルト組成物。
６．前記可塑剤（Ｃ）は、脂肪酸（Ｃ１）を含む、項１～５のいずれかに記載のホットメルト組成物。
７．吸収性物品用である、項１～６のいずれかに記載のホットメルト組成物。
【発明の効果】

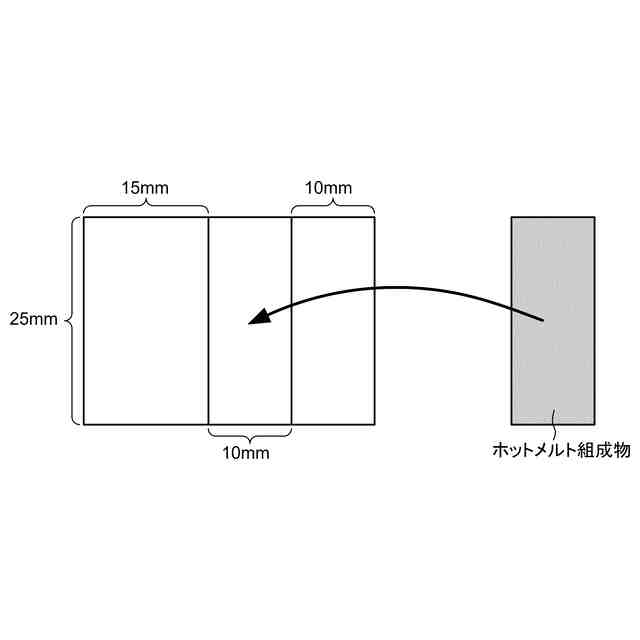

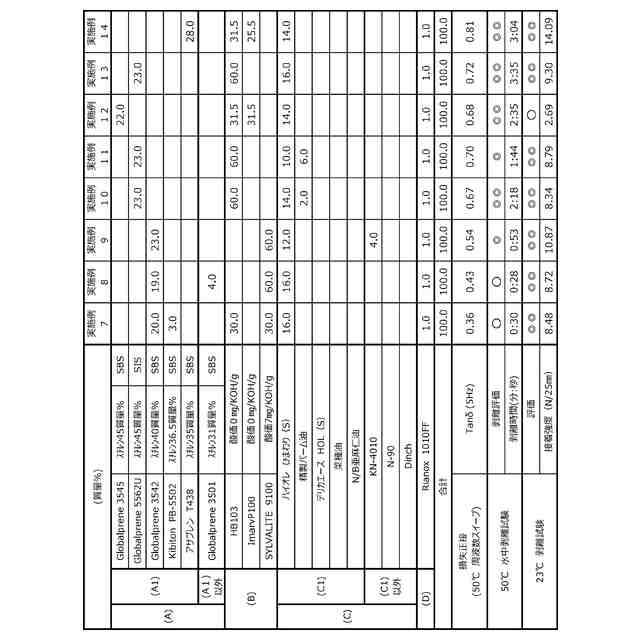

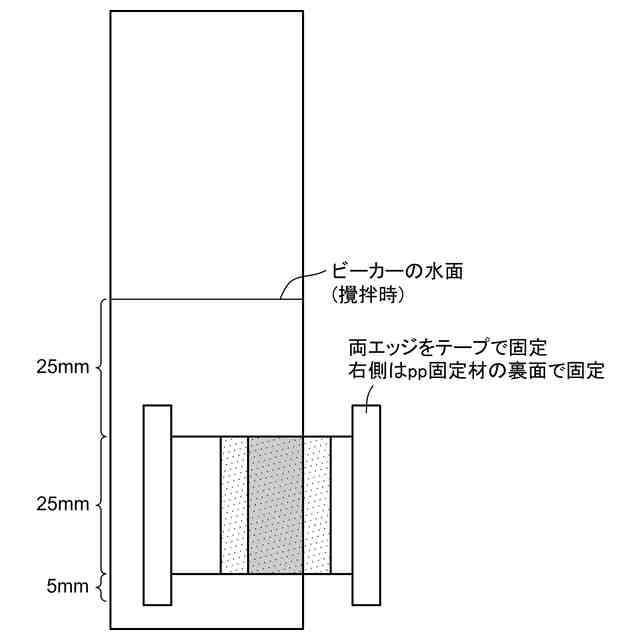

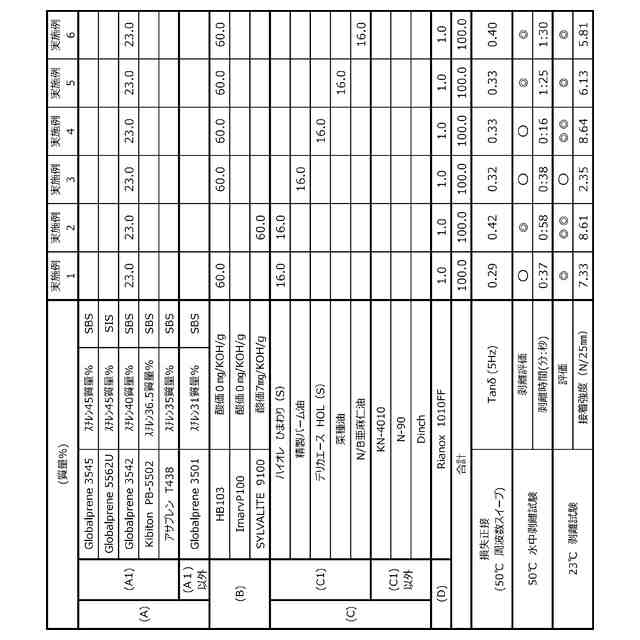

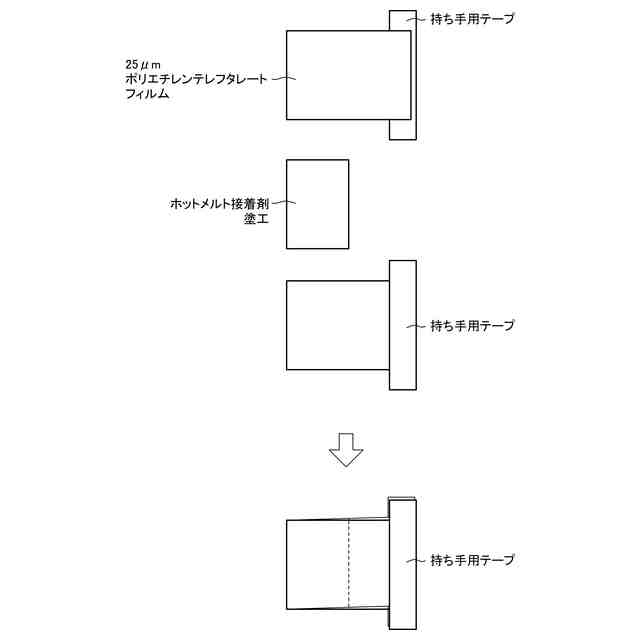

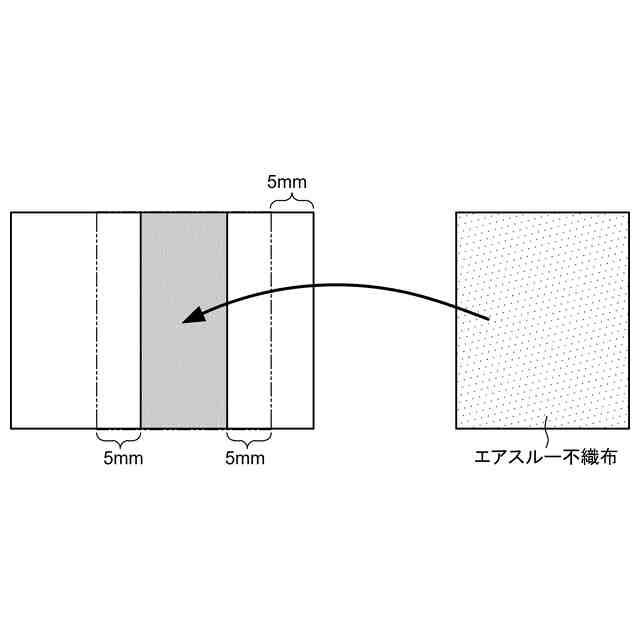

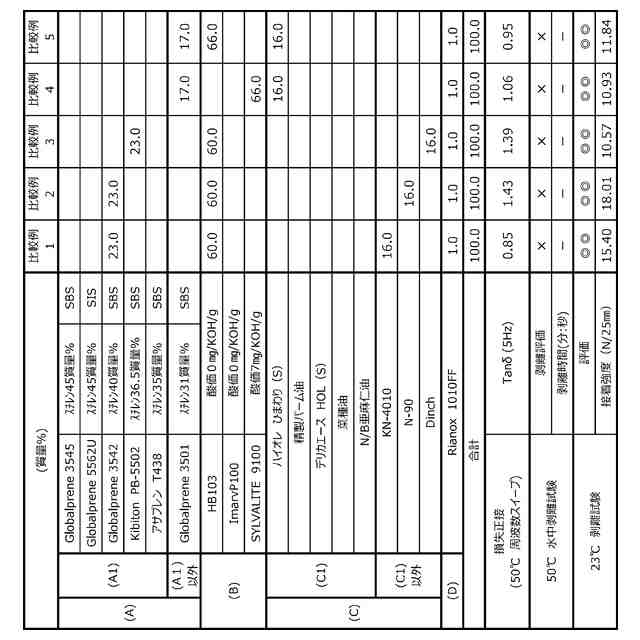

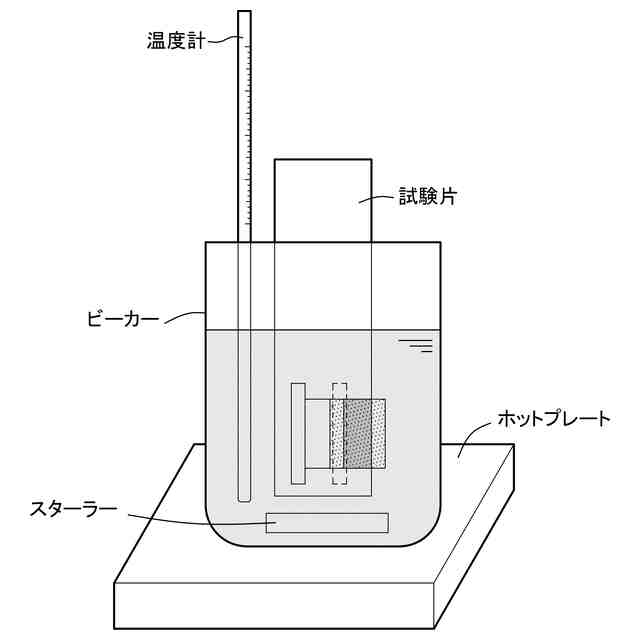

（【００１１】以降は省略されています）

関連特許
