公開番号2025144576
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044286
出願日2024-03-20
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類G03G 21/16 20060101AFI20250926BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ケーブルの重ね合わせる部分を可及的に短くすることで、ケーブル内を流れる電流に乗るノイズ電流を抑制することが可能となる技術を提供する。

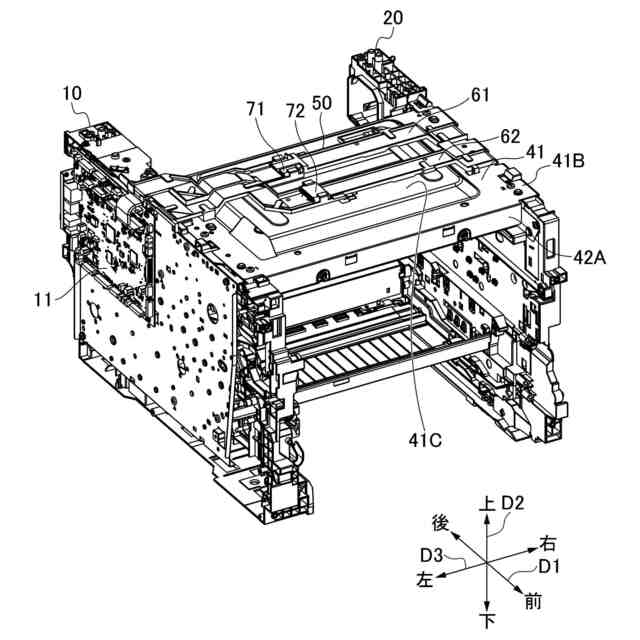

【解決手段】プリンタ1は、左側及び右側本体フレーム10,20と、左側及び右側本体フレーム10,20の間に懸架されたスキャナフレーム30と、露光装置が設置されたスキャナフレーム30全体を覆うスキャナカバープレート40と、左側本体フレーム10に設置されたメイン基板11と、右側本体フレーム20に設置された高圧電源基板21と、スキャナカバープレート40上を通ってメイン基板11と高圧電源基板21とを接続する可撓性の第1及び第2フラットケーブル61,62と、を備え、第1及び第2フラットケーブル61,62は、互いに重なり合ってメイン基板11に接続されるとともに、互いに並び合って高圧電源基板21に接続され、重なり合う部分の長さは、並び合う部分の長さより短い。
【選択図】図6
特許請求の範囲【請求項１】
本体筐体の相対向する側壁を形成する一対の本体フレームと、

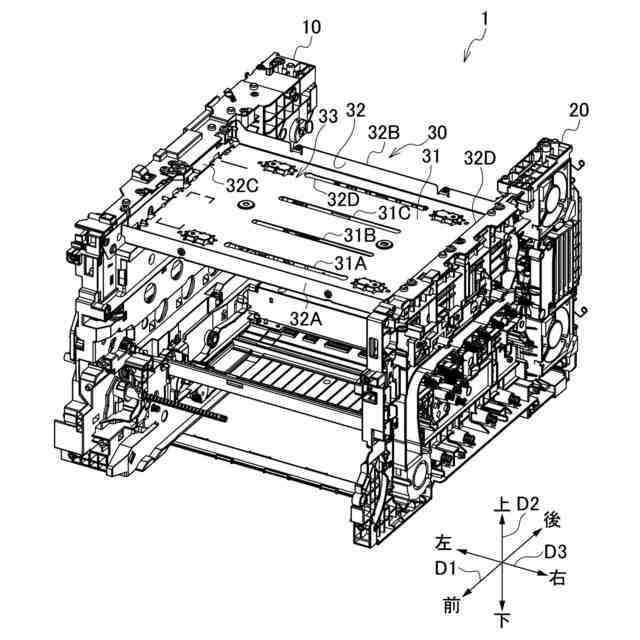

前記一対の本体フレームのうちの一方の本体フレームと他方の本体フレームとの間に懸架されたスキャナフレームであって、感光体ドラムを露光するための露光装置を設置するスキャナフレームと、

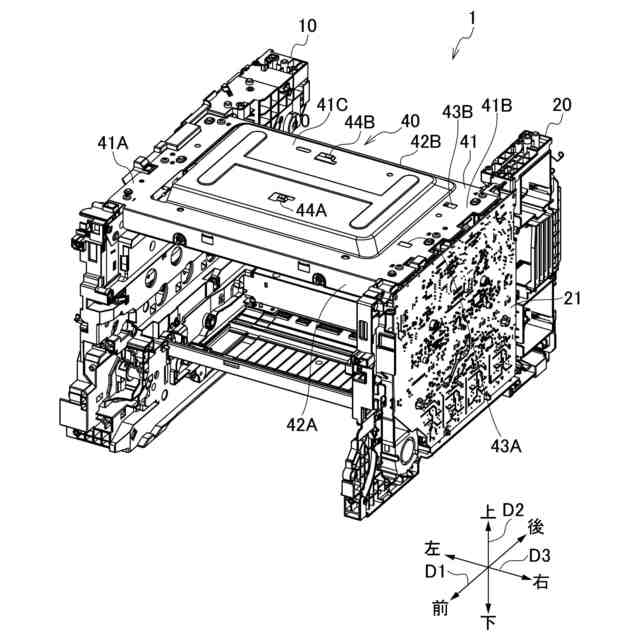

前記露光装置が設置されたスキャナフレーム全体を覆うスキャナカバープレートと、

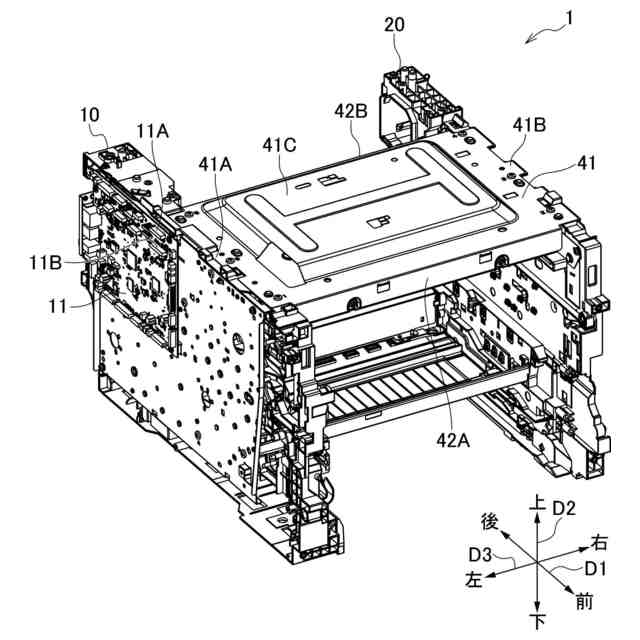

前記一方の本体フレームに設置された第１基板と、
前記他方の本体フレームに設置された第２基板と、
前記スキャナカバープレート上を通って前記第１基板と前記第２基板とを接続する可撓性の第１フラットケーブルと、
前記スキャナカバープレート上を通って前記第１基板と前記第２基板とを接続する可撓性の第２フラットケーブルと、
を備え、
前記第１フラットケーブルと前記第２フラットケーブルとは、互いに重なり合って前記第１基板に接続されるとともに、互いに並び合って前記第２基板に接続され、重なり合う部分の長さは、並び合う部分の長さより短い、
ことを特徴とする画像形成装置。
続きを表示（約 640 文字）【請求項２】

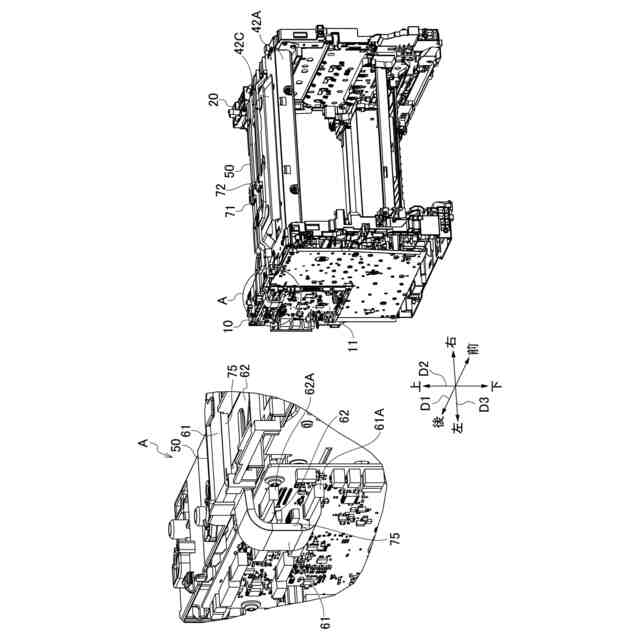

前記第１及び第２フラットケーブルのうちの少なくとも一方を少なくとも２回折り曲げることにより、前記第１及び第２フラットケーブルは、前記重なり合う部分から前記並び合う部分へと変化する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】

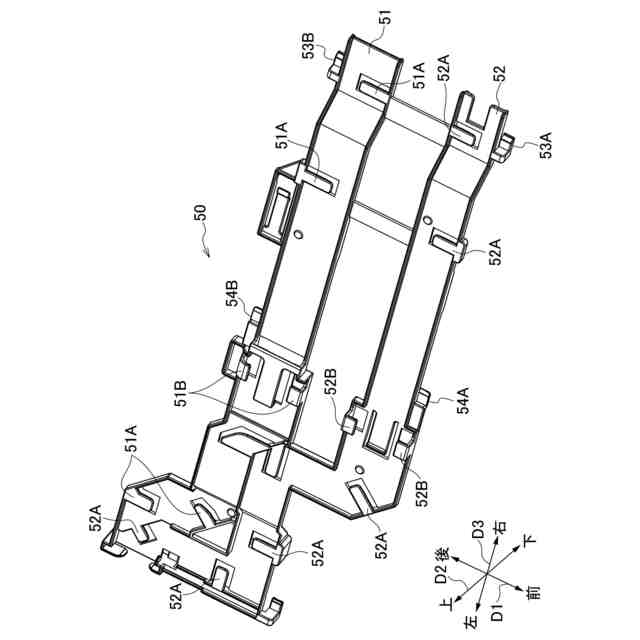

前記第１及び第２フラットケーブルを保持するホルダ、
をさらに備え、
前記スキャナカバープレートは、複数の係合孔を有し、
前記ホルダは、前記複数の係合孔のそれぞれと係合する複数の係合爪を有し、
前記ホルダは、その各係合爪を前記スキャナカバープレートの各係合孔に係合させることで、前記スキャナカバープレートに固定される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第１及び第２フラットケーブルのそれぞれの一部を覆う、少なくとも２個のフェライトコア、
をさらに備え、
前記フェライトコアのそれぞれは、前記並び合う部分において、前記重なり合う部分に近い位置に配置される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第１フラットケーブルと前記第２フラットケーブルとの前記重なり合う部分において、前記第１フラットケーブルと前記第２フラットケーブルとの間に所定の間隙を形成するための距離確保部材、
をさらに備えたことを特徴とする請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、筐体内の両側に設置された各基板を接続する２本のフラットケーブルを配置する技術に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、平形柔軟ケーブルの一部を重ね合わせて形成した接続手段が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３４８７４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ケーブルは重ね合わせる部分が長くなればなるほど、ケーブル内を流れる電流にノイズ電流が乗り易くなることが知られているが、特許文献１に記載の接続手段では、ケーブルを重ね合わせる部分の長短については言及していないので、ケーブルの重ね合わせる部分を短くすることでノイズ電流を抑制することは考慮されていない。
【０００５】
本願は、ケーブルの重ね合わせる部分を可及的に短くすることで、ケーブル内を流れる電流に乗るノイズ電流を抑制することが可能となる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本願の画像形成装置は、本体筐体の相対向する側壁を形成する一対の本体フレームと、一対の本体フレームのうちの一方の本体フレームと他方の本体フレームとの間に懸架されたスキャナフレームであって、感光体ドラムを露光するための露光装置を設置するスキャナフレームと、露光装置が設置されたスキャナフレーム全体を覆うスキャナカバープレートと、一方の本体フレームに設置された第１基板と、他方の本体フレームに設置された第２基板と、スキャナカバープレート上を通って第１基板と第２基板とを接続する可撓性の第１フラットケーブルと、スキャナカバープレート上を通って第１基板と第２基板とを接続する可撓性の第２フラットケーブルと、を備え、第１フラットケーブルと第２フラットケーブルとは、互いに重なり合って第１基板に接続されるとともに、互いに並び合って第２基板に接続され、重なり合う部分の長さは、並び合う部分の長さより短い、ことを特徴とする。
【０００７】
このように本願の画像形成装置では、比較的面積の広いスキャナカバープレート上の大部分において、第１フラットケーブルと第２フラットケーブルとは、互いに並び合って配置されるので、第１フラットケーブル内を流れる電流と第２フラットケーブル内を流れる電流に乗るノイズ電流を抑制することが可能となる。また、第１フラットケーブルと第２フラットケーブルとは、互いに重なり合って第１基板に接続されるので、２本の第１フラットケーブルと第２フラットケーブルとをコンパクトにまとめて配置することができる。
【０００８】
また、第１及び第２フラットケーブルのうちの少なくとも一方を少なくとも２回折り曲げることにより、第１及び第２フラットケーブルは、重なり合う部分から並び合う部分へと変化する、ことを特徴とする。このように、第１及び第２フラットケーブルのうちの少なくとも一方を少なくとも２回折り曲げるという簡単な構成で、第１及び第２フラットケーブルを重なり合う部分から並び合う部分へと変化させることができる。
【０００９】
また、本願の画像形成装置は、第１及び第２フラットケーブルを保持するホルダ、をさらに備え、スキャナカバープレートは、複数の係合孔を有し、ホルダは、複数の係合孔のそれぞれと係合する複数の係合爪を有し、ホルダは、その各係合爪をスキャナカバープレートの各係合孔に係合させることで、スキャナカバープレートに固定される、ことを特徴とする。このようにホルダの各係合爪をスキャナカバープレートの各係合孔に係合させることで、ホルダをスキャナカバープレートに固定することができるとともに、スキャナカバープレートに覆われたスキャナフレーム内で露光装置が発生した熱を、スキャナカバープレートの各係合孔から外部に逃がすことができる。
【００１０】
また、本願の画像形成装置は、第１及び第２フラットケーブルのそれぞれの一部を覆う、少なくとも２個のフェライトコア、をさらに備え、フェライトコアのそれぞれは、並び合う部分において、重なり合う部分に近い位置に配置される、ことを特徴とする。このように第１及び第２フェライトコアのそれぞれは、並び合う部分において、重なり合う部分に近い位置に配置されるので、つまり、第１及び第２フェライトコアのそれぞれは、ノイズ電流が乗り易い第１フラットケーブルと第２フラットケーブルとが重なり合う部分に近い位置に配置されるので、第１及び第２フラットケーブル内をそれぞれ流れる電流に乗るノイズ電流をより良く抑制することができる。
（【００１１】以降は省略されています）
