公開番号2025141462
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041405
出願日2024-03-15
発明の名称画像処理装置、画像処理方法、および、プログラム
出願人ブラザー工業株式会社
代理人鳳国際弁理士法人
主分類H04N 1/387 20060101AFI20250919BHJP(電気通信技術)
要約【課題】画像の解像度を低減する。
【解決手段】
対象画像を表すラスタデータを取得する。対象画像に含まれる複数の部分のそれぞれに複数のフィルタのうちの対象画像内の位置に対応付けられるフィルタを適用することによって、フィルタ済画像の複数の画素のそれぞれの色値を算出する。フィルタ済画像は、対象画像の第1方向の解像度よりも低い第1方向の解像度で対象画像を表す。対象画像に含まれる複数の部分は、内部分と、端部分と、を含む。複数のフィルタは、第1種フィルタと、第1種フィルタのサイズよりも小さいサイズを有する第2種フィルタと、を含む。内部分に、第1種フィルタが適用され、端部分に、第2種フィルタが適用される。
【選択図】図1
特許請求の範囲【請求項１】
画像処理装置であって、
対象画像を表すラスタデータを取得する取得部と、
前記対象画像に含まれる複数の部分のそれぞれに複数のフィルタのうちの前記対象画像内の位置に対応付けられるフィルタを適用することによって、フィルタ済画像の複数の画素のそれぞれの色値を算出するフィルタ処理部であって、前記フィルタ済画像は、前記対象画像の第１方向の解像度よりも低い前記第１方向の解像度で前記対象画像を表す、前記フィルタ処理部と、
を備え、
前記対象画像に含まれる前記複数の部分は、前記フィルタ済画像の端から離れた内側の画素の色値の算出に使用される部分である内部分と、前記フィルタ済画像の前記端に接する画素の色値の算出に使用される部分である端部分と、を含み、
前記複数のフィルタは、第１種フィルタと、前記第１種フィルタのサイズよりも小さいサイズを有する第２種フィルタと、を含み、
前記フィルタ処理部は、
前記対象画像の前記内部分で、前記第１種フィルタを使用して画素の色値を算出し、
前記対象画像の前記端部分で、前記第２種フィルタを使用して画素の色値を算出する、
画像処理装置。
続きを表示（約 2,700 文字）【請求項２】
請求項１に記載の画像処理装置であって、
前記対象画像と前記フィルタ済画像とは、それぞれ、４個の角を含む矩形状の画像であり、
前記対象画像の前記端部分は、前記フィルタ済画像の前記４個の角にそれぞれ接する４個の画素にそれぞれ対応付けられる４個の角端部分を含み、
前記第２種フィルタは、前記４個の角端部分のための１以上の角フィルタを含み、
前記１以上の角フィルタのそれぞれは、前記複数のフィルタのうちの最小サイズを有し、
前記フィルタ処理部は、各角端部分で、前記１以上の角フィルタに含まれる角フィルタを使用して画素の色値を算出する、
画像処理装置。
【請求項３】
請求項１または２に記載の画像処理装置であって、
前記対象画像と前記フィルタ済画像とは、それぞれ、４個の角を含む矩形状の画像であり、
前記対象画像の前記端部分は、前記フィルタ済画像の前記４個の角にそれぞれ接する４個の画素にそれぞれ対応付けられる４個の角端部分を含み、
前記第２種フィルタは、前記４個の角端部分にそれぞれ対応付けられる４個の角フィルタを含み、
前記４個の角フィルタは、重みの互いに異なる配置を有し、
前記フィルタ処理部は、前記４個の角端部分で、前記４個の角フィルタを、それぞれ、使用して画素の色値を算出する、
画像処理装置。
【請求項４】
請求項１または２に記載の画像処理装置であって、
前記対象画像と前記フィルタ済画像とは、それぞれ、４個の角と、前記第１方向に垂直な２本の第１種辺と、前記第１方向に平行な２本の第２種辺と、を含む矩形状の画像であり、
前記対象画像の前記端部分は、前記フィルタ済画像の前記２本の第１種辺にそれぞれ接する２種類の画素にそれぞれ対応付けられる２種類の第１種辺端部分を含み、
前記第２種フィルタは、前記２種類の第１種辺端部分のための１以上の第１種辺フィルタを含み、
前記１以上の第１種辺フィルタのそれぞれは、第１方向の画素数と第１方向に垂直な方向の画素数との比率が１：１である正方形のフィルタであり、
前記フィルタ処理部は、前記２種類の第１種辺端部分のそれぞれで、前記１以上の第１種辺フィルタに含まれる第１種辺フィルタを使用して画素の色値を算出する、
画像処理装置。
【請求項５】
請求項１または２に記載の画像処理装置であって、
前記対象画像と前記フィルタ済画像とは、それぞれ、４個の角と、前記第１方向に垂直な２本の第１種辺と、前記第１方向に平行な２本の第２種辺と、を含む矩形状の画像であり、
前記対象画像の前記端部分は、前記フィルタ済画像の前記２本の第１種辺にそれぞれ接する２種類の画素にそれぞれ対応付けられる２種類の第１種辺端部分を含み、
前記第２種フィルタは、前記２種類の第１種辺端部分にそれぞれ対応付けられる２個の第１種辺フィルタを含み、
前記２個の第１種辺フィルタは、重みの互いに異なる配置を有し、
前記フィルタ処理部は、前記２種類の第１種辺端部分で、前記２個の第１種辺フィルタを、それぞれ、使用して画素の色値を算出する、
画像処理装置。
【請求項６】
請求項１または２に記載の画像処理装置であって、
前記対象画像と前記フィルタ済画像とは、それぞれ、４個の角と、前記第１方向に垂直な２本の第１種辺と、前記第１方向に平行な２本の第２種辺と、を含む矩形状の画像であり、
前記対象画像の前記端部分は、前記フィルタ済画像の前記２本の第２種辺にそれぞれ接する２種類の画素にそれぞれ対応付けられる２種類の第２種辺端部分を含み、
前記第２種フィルタは、前記２種類の第２種辺端部分のための１以上の第２種辺フィルタを含み、
前記１以上の第２種辺フィルタのそれぞれは、１：１と異なる縦横比を有する矩形のフィルタであり、
前記フィルタ処理部は、前記２種類の第２種辺端部分のそれぞれで、前記１以上の第２種辺フィルタに含まれる第２種辺フィルタを使用して画素の色値を算出する、
画像処理装置。
【請求項７】
請求項１または２に記載の画像処理装置であって、
前記対象画像と前記フィルタ済画像とは、それぞれ、４個の角と、前記第１方向に垂直な２本の第１種辺と、前記第１方向に平行な２本の第２種辺と、を含む矩形状の画像であり、
前記対象画像の前記端部分は、前記フィルタ済画像の前記２本の第２種辺にそれぞれ接する２種類の画素にそれぞれ対応付けられる２種類の第２種辺端部分を含み、
前記第２種フィルタは、前記２種類の第２種辺端部分に共通の第２種辺フィルタを含み、
前記フィルタ処理部は、前記２種類の第２種辺端部分のそれぞれで、前記第２種辺フィルタを使用して画素の色値を算出する、
画像処理装置。
【請求項８】
請求項１または２に記載の画像処理装置であって、
前記フィルタ処理部は、前記対象画像の前記第１方向に垂直な第２方向の解像度を変更せずに、前記対象画像の前記第１方向の前記解像度を、第１解像度から、前記第１解像度よりも低い第２解像度へ低減し、
前記第１種フィルタは、矩形状のフィルタであり、
前記第１種フィルタの前記第１方向の画素数に対する前記第２方向の画素数の比率は、前記第１解像度に対する前記第２解像度の比率と同じである、
画像処理装置。
【請求項９】
請求項１または２に記載の画像処理装置であって、
前記フィルタ処理部は、前記対象画像中のブロックに含まれる複数の部分のそれぞれで、前記対象画像内の位置に対応付けられるフィルタを使用して画素の色値を算出する処理を、前記対象画像に含まれる複数のブロック毎に実行する、
画像処理装置。
【請求項１０】
請求項９に記載の画像処理装置であって、
前記第１種フィルタは、矩形のフィルタであり、
前記ブロックは、前記第１種フィルタの長辺の画素数と同じ画素数を有する４本の辺で構成される正方形部分と、前記正方形部分の外側に接する部分であって前記正方形部分の辺から１画素の範囲内の部分と、を含んでいる、
画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、画像の解像度を低減する技術に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
種々の画像処理が種々の解像度で行われ得る。例えば、特許文献１は、インクジェット記録方式による印刷物の画質向上のために、印刷物の解像度を、１０００ｄｐｉ以上（例えば１２００ｄｐｉ）に上げる技術を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０６２７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像処理は、画像の解像度を画像処理に適する解像度に変換する処理を含み得る。例えば、印刷のための画像処理は、画像の解像度を印刷装置に適する解像度に変換し得る。印刷装置に適する解像度が画像の解像度よりも低い場合、画像処理によって、画像の解像度は、印刷用の解像度に低減される。ところが、解像度の低減には、工夫の余地があった。
【０００５】
本明細書は、画像の解像度を低減する技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示された技術は、以下の適用例として実現することが可能である。
【０００７】
［適用例１］画像処理装置であって、対象画像を表すラスタデータを取得する取得部と、前記対象画像に含まれる複数の部分のそれぞれに複数のフィルタのうちの前記対象画像内の位置に対応付けられるフィルタを適用することによって、フィルタ済画像の複数の画素のそれぞれの色値を算出するフィルタ処理部であって、前記フィルタ済画像は、前記対象画像の第１方向の解像度よりも低い前記第１方向の解像度で前記対象画像を表す、前記フィルタ処理部と、を備え、前記対象画像に含まれる前記複数の部分は、前記フィルタ済画像の端から離れた内側の画素の色値の算出に使用される部分である内部分と、前記フィルタ済画像の前記端に接する画素の色値の算出に使用される部分である端部分と、を含み、前記複数のフィルタは、第１種フィルタと、前記第１種フィルタのサイズよりも小さいサイズを有する第２種フィルタと、を含み、前記フィルタ処理部は、前記対象画像の前記内部分に、前記第１種フィルタを適用し、前記対象画像の前記端部分に、前記第２種フィルタを適用する、画像処理装置。
【０００８】
この構成によれば、対象画像の内部分に、第１種フィルタが適用され、対象画像の端部分に、第１種フィルタのサイズよりも小さいサイズを有する第２種フィルタが適用されるので、対象画像の第１方向の解像度よりも低い第１方向の解像度で対象画像を表すフィルタ済画像の複数の画素のそれぞれの色値を適切に算出できる。
【０００９】
なお、本明細書に開示の技術は、種々の態様で実現することが可能であり、例えば、画像処理方法および画像処理装置、それらの方法または装置の機能を実現するためのコンピュータプログラム、そのコンピュータプログラムを記録した記録媒体（例えば、一時的ではない記録媒体）、等の形態で実現することができる。
【図面の簡単な説明】
【００１０】
一実施例としての画像処理装置を示す説明図である。

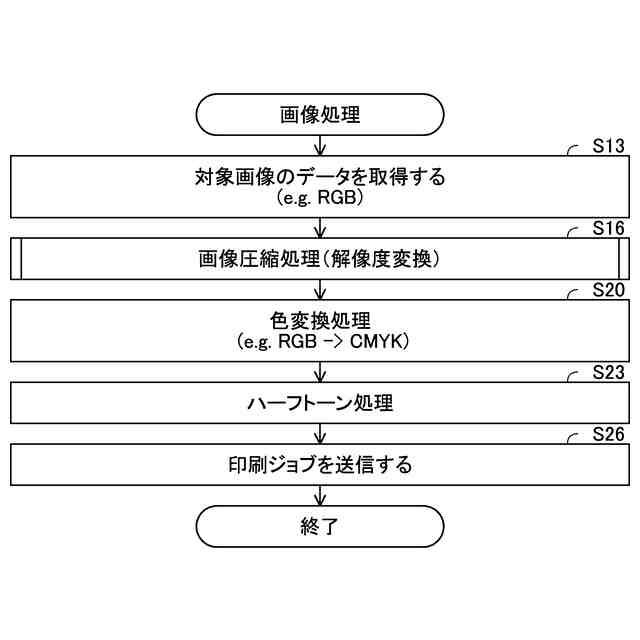

画像処理の例を表すフローチャートである。

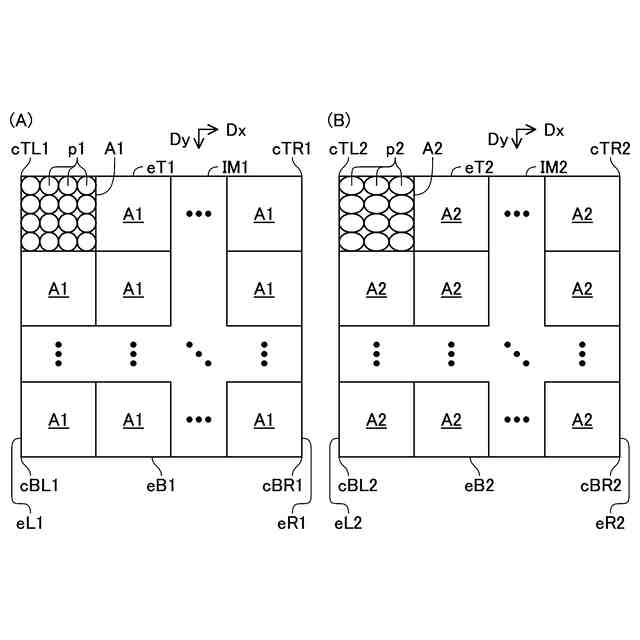

（Ａ）は、対象画像の例を表す図である。（Ｂ）は、フィルタ済画像の例を表す図である。

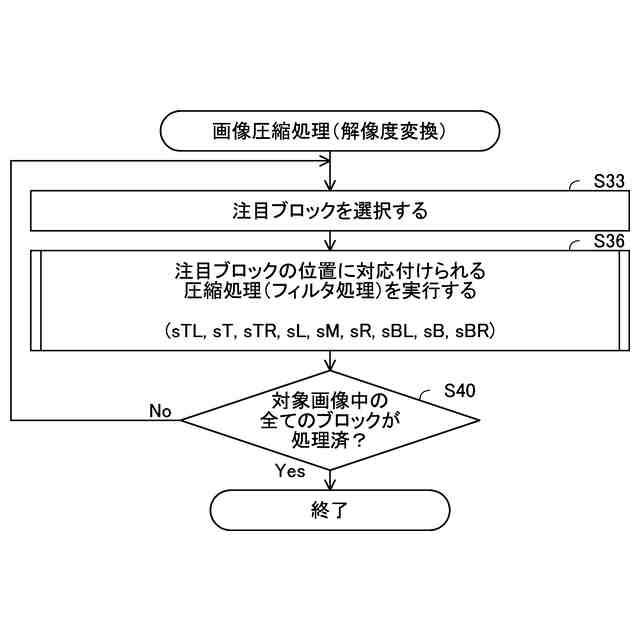

画像圧縮処理の例を表すフローチャートである。

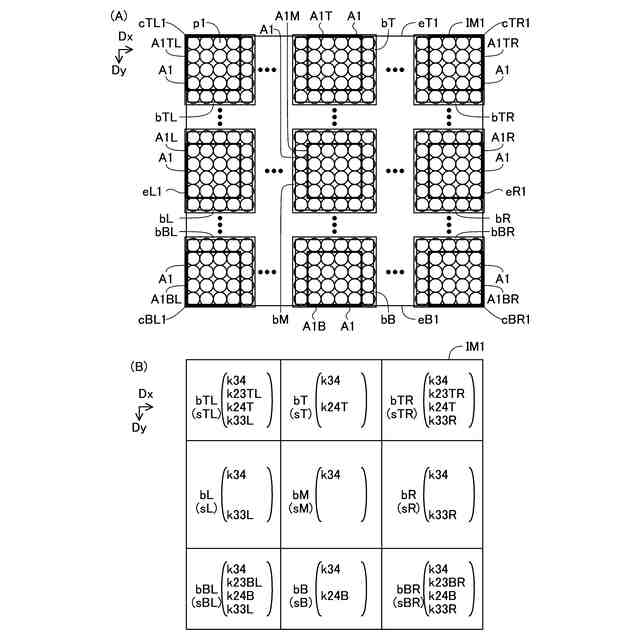

（Ａ）は、対象画像ＩＭ１とブロックとを示す図である。（Ｂ）は、ブロックの位置とフィルタとの対応関係を示す図である。

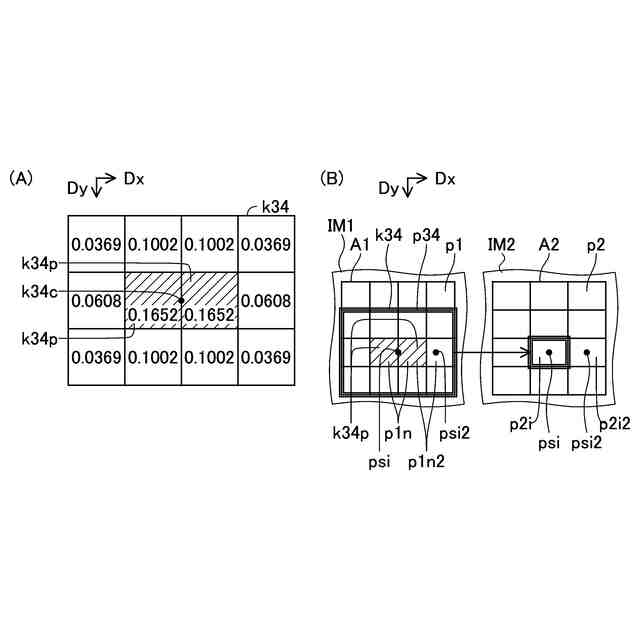

（Ａ）、（Ｂ）は、内フィルタｋ３４の説明図である。

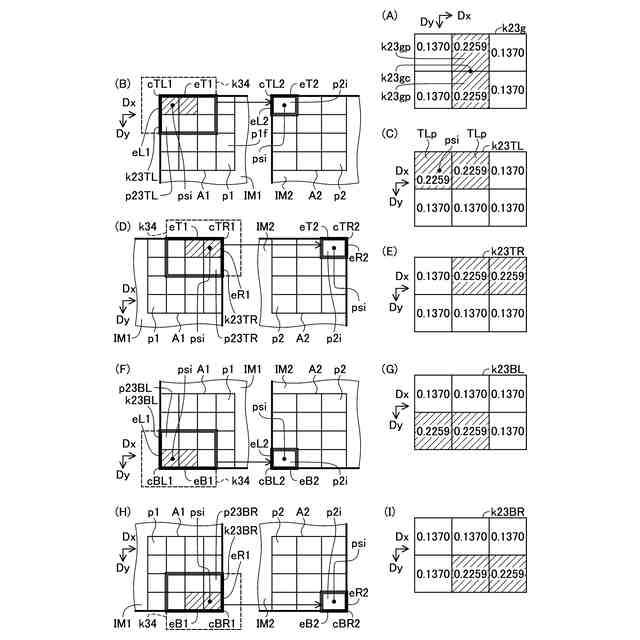

（Ａ）－（Ｉ）は、角フィルタｋ２３ＴＬ、ｋ２３ＴＲ、ｋ２３ＢＬ、ｋ２３ＢＲの説明図である。

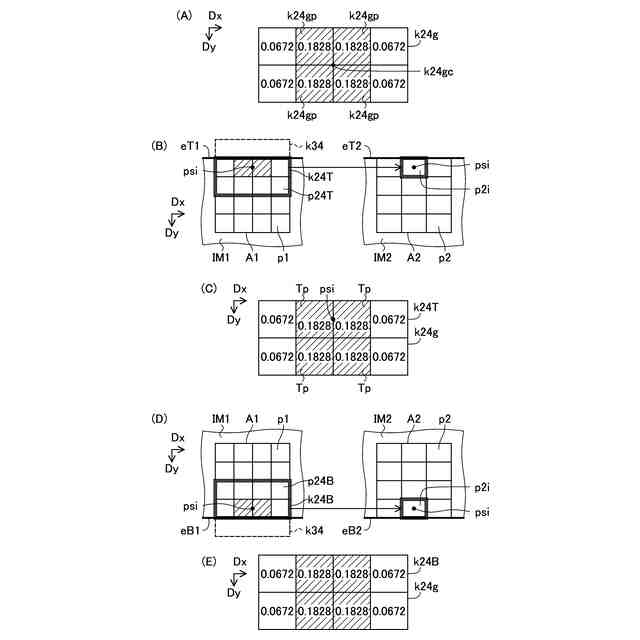

（Ａ）－（Ｅ）は、辺フィルタｋ２４Ｔ、ｋ２４Ｂの説明図である。

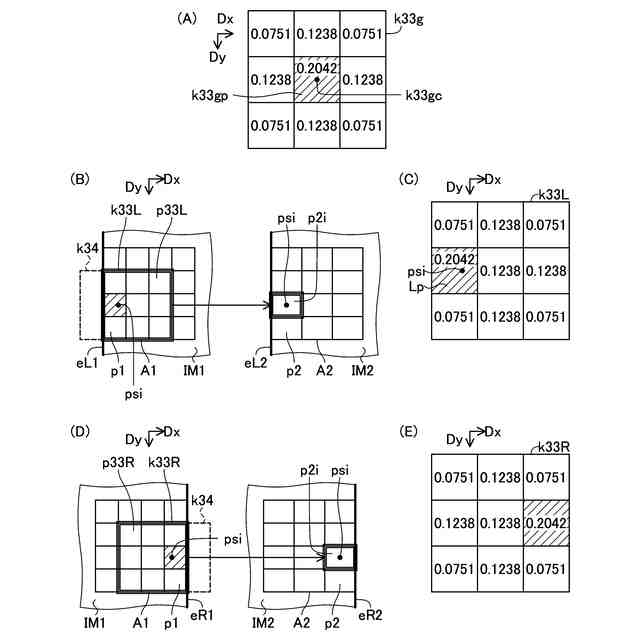

（Ａ）－（Ｅ）は、辺フィルタｋ３３Ｌ、ｋ３３Ｒの説明図である。
第１圧縮処理ｓＴＬの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第２圧縮処理ｓＴの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第３圧縮処理ｓＴＲの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第４圧縮処理ｓＬの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第５圧縮処理ｓＭの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第６圧縮処理ｓＲの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第７圧縮処理ｓＢＬの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第８圧縮処理ｓＢの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
第９圧縮処理ｓＢＲの例を表すフローチャートである。
（Ａ）－（Ｌ）は、フィルタと対象画素ｐ２ｉと、を表す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
