公開番号2025141592
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041603
出願日2024-03-15
発明の名称太陽電池ガラス
出願人株式会社LIXIL
代理人個人
主分類E06B 5/00 20060101AFI20250919BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】発電した電力を有効に利用することのできる太陽電池ガラスを提供する。
【解決手段】太陽電池ガラス10は、第1ガラスパネル11と、第2ガラスパネル12と、第1ガラスパネル11と第2ガラスパネル12の間に挟まれるように配置された太陽電池モジュール13と、エレクトロクロミックモジュール14の室内側面12b上に配置された、電力の印加により光透過率を変化可能なエレクトロクロミックモジュール14と、太陽電池モジュール13で生じた電力を調整してエレクトロクロミックモジュール14に供給する電力制御部40とを備える。
【選択図】図1
特許請求の範囲【請求項１】
ガラスパネルと、
前記ガラスパネルの主面上に配置された、電力の印加により光透過率を変化可能なエレクトロクロミックモジュールと、
前記エレクトロクロミックモジュールよりも室外側に配置された太陽電池モジュールと、
前記太陽電池モジュールで生じた電力を調整して前記エレクトロクロミックモジュールに供給する電力制御部と、
を備える太陽電池ガラス。
続きを表示（約 1,300 文字）【請求項２】
前記電力制御部は、前記太陽電池モジュールで生じた電力を蓄電する蓄電池を含む、請求項１に記載の太陽電池ガラス。
【請求項３】
前記ガラスパネルは、室外側に配置される第１ガラスパネルと、室内側に配置される第２ガラスパネルと、を含み、
前記太陽電池モジュールは、前記第１ガラスパネルの室内側面と前記第２ガラスパネルの室外側面との間に挟まれるように配置され、
前記エレクトロクロミックモジュールは、前記第２ガラスパネルの室内側面上に配置される、請求項１または２に記載の太陽電池ガラス。
【請求項４】
前記第２ガラスパネルとの間に空気層を形成するように配置された第３ガラスパネルをさらに備える、請求項３に記載の太陽電池ガラス。
【請求項５】
前記ガラスパネルは、室外側に配置される第１ガラスパネルと、室内側に配置される第２ガラスパネルと、を含み、
前記太陽電池モジュールは、前記第１ガラスパネルの室内側面と前記第２ガラスパネルの室外側面との間に挟まれるように配置され、
前記第２ガラスパネルとの間に空気層を形成するように配置された第３ガラスパネルをさらに備え、
前記エレクトロクロミックモジュールは、前記第３ガラスパネルの室外側面上または室内側面上に配置される、請求項１または２に記載の太陽電池ガラス。
【請求項６】
前記ガラスパネルは、室外側に配置される第１ガラスパネルと、室内側に配置される第２ガラスパネルと、を含み、
前記第１ガラスパネルと前記第２ガラスパネルとの間に空気層が形成され、

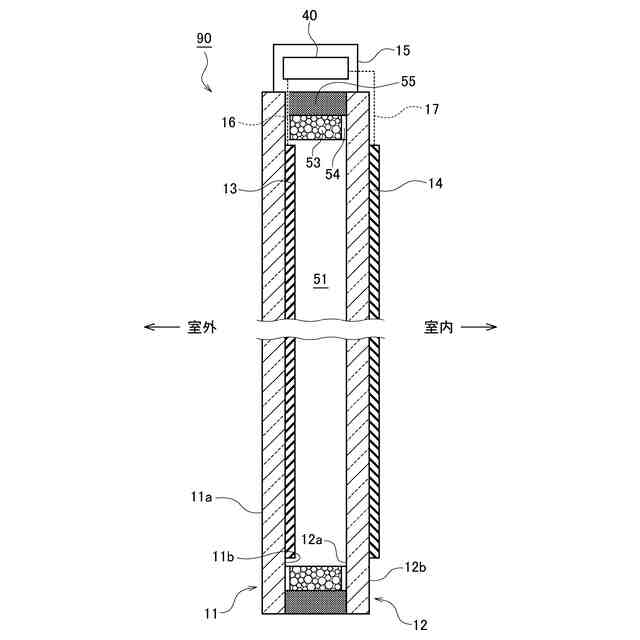

前記太陽電池モジュールは、前記第１ガラスパネルの室内側面上に配置され、
前記エレクトロクロミックモジュールは、前記第２ガラスパネルの室外側面上または室内側面上に配置される、請求項１または２に記載の太陽電池ガラス。
【請求項７】
前記ガラスパネルは、室外側に配置される第１ガラスパネルと、室内側に配置される第２ガラスパネルと、を含み、
前記第１ガラスパネルと前記第２ガラスパネルとの間に空気層が形成され、
前記太陽電池モジュールは、前記第１ガラスパネルの室内側面上に配置され、
前記エレクトロクロミックモジュールは、前記太陽電池モジュール上に配置される、請求項１または２に記載の太陽電池ガラス。
【請求項８】
前記太陽電池モジュールは、前記ガラスパネルの室内側面上に配置され、
前記エレクトロクロミックモジュールは、前記太陽電池モジュール上に配置される、請求項１または２に記載の太陽電池ガラス。
【請求項９】
前記ガラスパネルは、室外側に配置される第１ガラスパネルと、室内側に配置される第２ガラスパネルと、を含み、
前記第１ガラスパネルと前記第２ガラスパネルとの間に空気層が形成され、
前記太陽電池モジュールは、前記第２ガラスパネルの室内側面上に配置され、
前記エレクトロクロミックモジュールは、前記太陽電池モジュール上に配置される、請求項１または２に記載の太陽電池ガラス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールを備えた太陽電池ガラスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、一対のガラスパネル間に太陽電池セル層を設けた合わせガラスタイプの太陽電池ガラスが知られている。また、合わせガラスタイプの太陽電池ガラスとガラスパネルとの間に中空層を設けた合わせ複層ガラスタイプの太陽電池複層ガラスも知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－８５７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されるような従来の太陽電池モジュールを備えるガラスでは、発電した電力をどのように利用するのか開示されていない。
【０００５】
本発明は、このような課題に鑑みてなされ、その目的は、発電した電力を有効に利用することのできる太陽電池ガラスを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の太陽電池ガラスは、ガラスパネルと、ガラスパネルの主面上に配置された、電力の印加により光透過率を変化可能なエレクトロクロミックモジュールと、エレクトロクロミックモジュールよりも室外側に配置された太陽電池モジュールと、太陽電池モジュールで生じた電力を調整してエレクトロクロミックモジュールに供給する電力制御部と、を備える。
【図面の簡単な説明】
【０００７】
第１実施形態に係る太陽電池ガラスを示す概略断面図である。

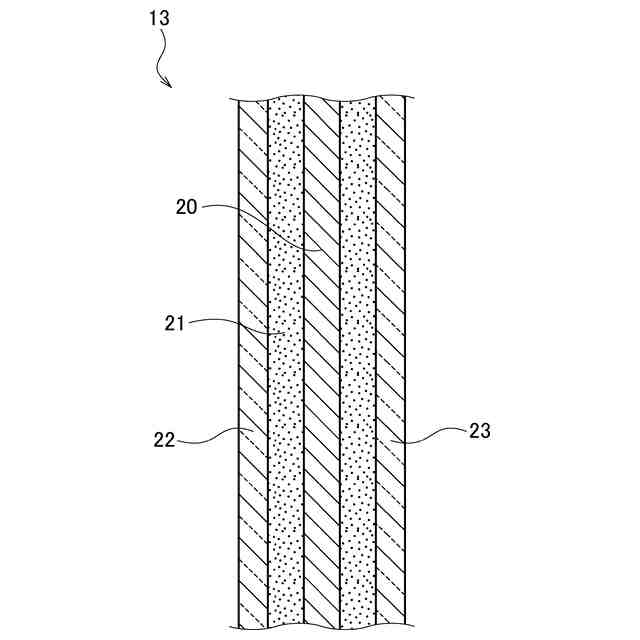

太陽電池モジュールの層構成の一例を示す図である。

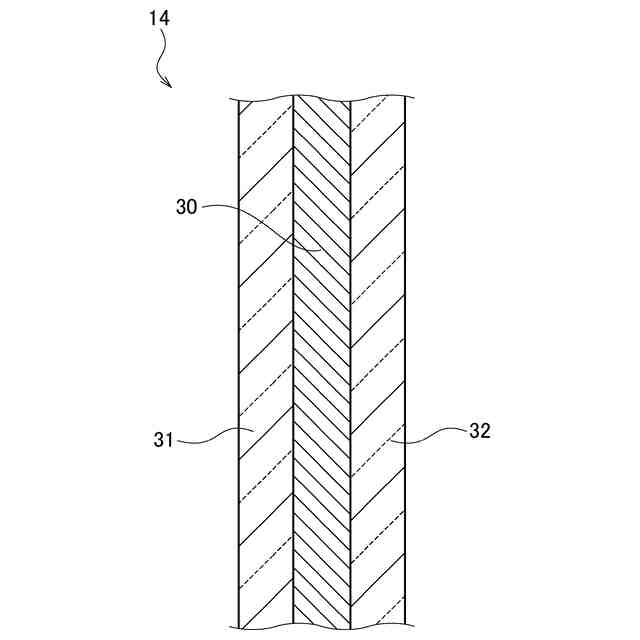

エレクトロクロミックモジュールの層構成の一例を示す図である。

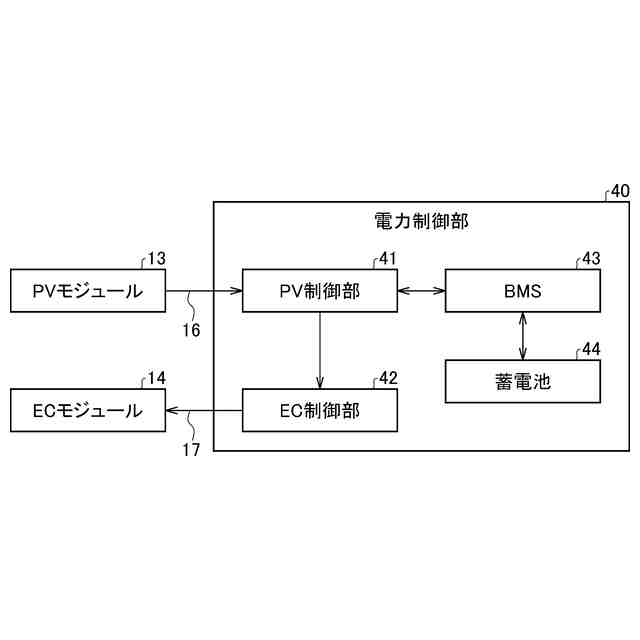

電力制御部の機能ブロック図である。

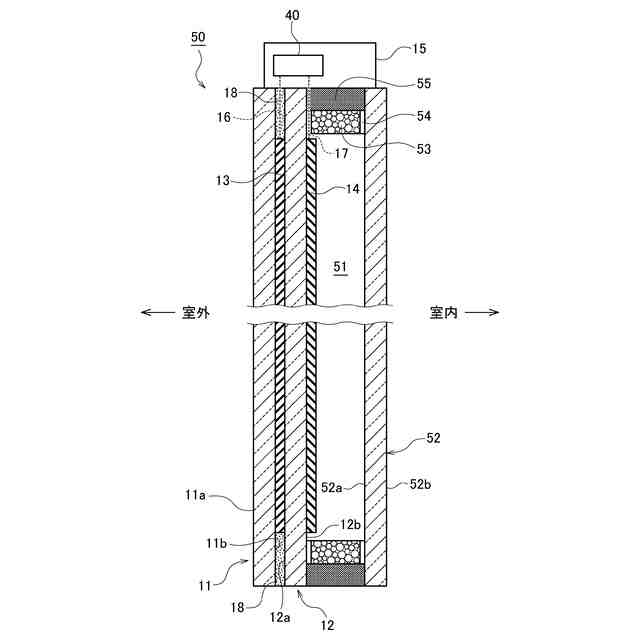

第２実施形態に係る太陽電池ガラスを示す概略断面図である。

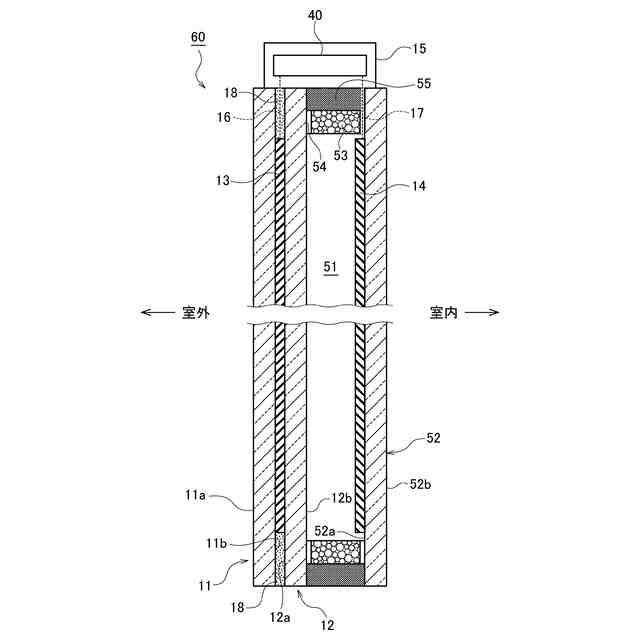

第３実施形態に係る太陽電池ガラスを示す概略断面図である。

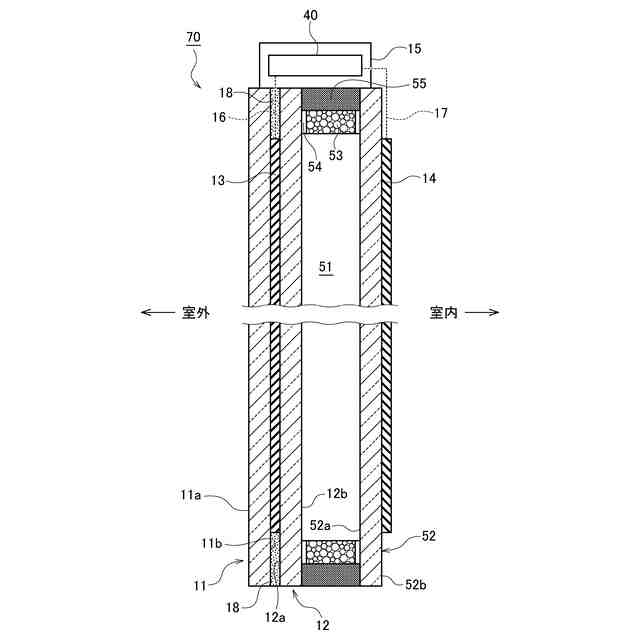

第４実施形態に係る太陽電池ガラスを示す概略断面図である。

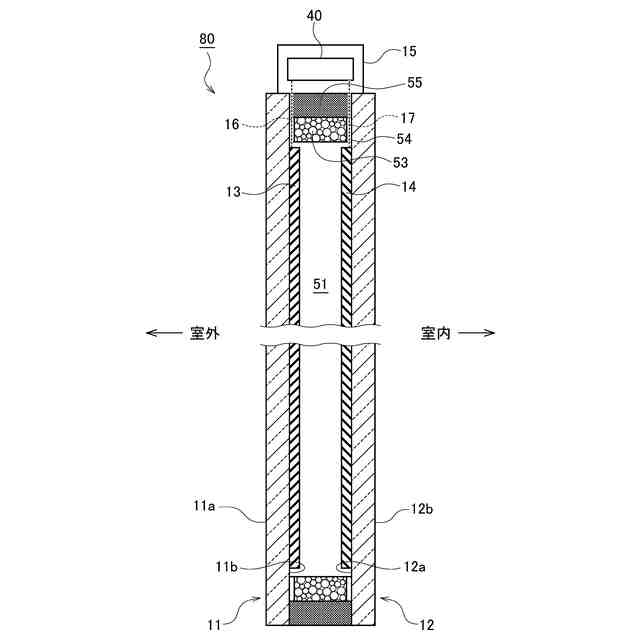

第５実施形態に係る太陽電池ガラスを示す概略断面図である。
第６実施形態に係る太陽電池ガラスを示す概略断面図である。
第７実施形態に係る太陽電池ガラスを示す概略断面図である。
第８実施形態に係る太陽電池ガラスを示す概略断面図である。
第９実施形態に係る太陽電池ガラスを示す概略断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明を好適な実施の形態をもとに図面を参照しながら説明する。以下の構成は本開示を理解するための例示を目的とするものであり、本開示の範囲は、添付の請求の範囲によってのみ定まる。各図面に示される同一または同等の構成要素、部材には、同一の符号を付するものとし、適宜重複した説明は省略する。また、各図面における部材の寸法は、理解を容易にするために適宜拡大、縮小して示される。また、各図面において実施の形態を説明する上で重要ではない部材の一部は省略して表示する。
【０００９】
（第１実施形態）

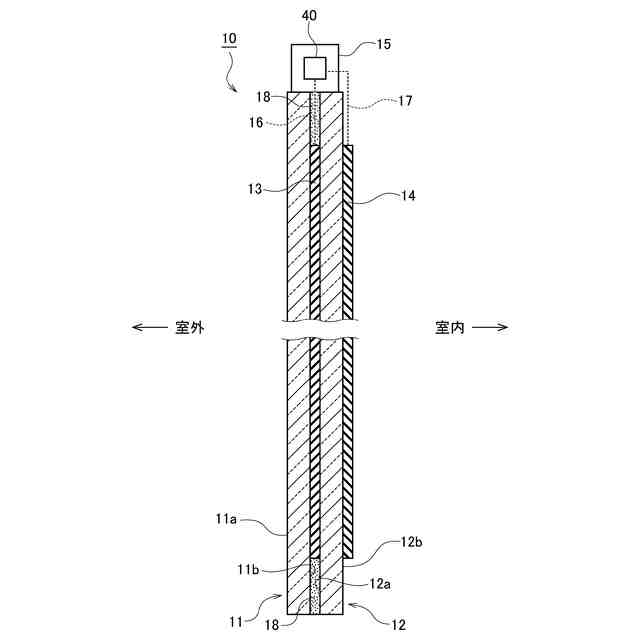

図１は、第１実施形態に係る太陽電池ガラス１０を示す概略断面図である。図１に示す太陽電池ガラス１０の外周端部は、フレーム（サッシ）により支持され得る。太陽電池ガラス１０とフレームとを備えるガラス窓は、建物や乗り物の開口部に配置され得る。
【００１０】
図１に示すように、太陽電池ガラス１０は、透光性を有する一対のガラスパネル（第１ガラスパネル１１および第２ガラスパネル１２）と、太陽電池モジュール１３（ＰＶモジュール）と、エレクトロクロミックモジュール（ＥＣモジュール）１４と、太陽電池ガラス１０の上部に設けられた端子箱１５と、を備える。
（【００１１】以降は省略されています）
