公開番号2025146529
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047362
出願日2024-03-22
発明の名称液体噴射ヘッド及び液体噴射装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B41J 2/14 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ノズルからの噴射不良を抑制した液体噴射ヘッドを提供する。
【解決手段】第1ノズル群と、前記第1ノズル群に連通する第1共通液室部とを含む第1ヘッドチップ44と、第2ノズル群と、前記第2ノズル群と連通する第2共通液室部とを含む第2ヘッドチップ44と、第1方向に積層された複数の流路基板を含む流路構造体60であって、前記第1共通液室部および前記第2共通液室部に連通するとともに前記第1方向に直交する第2方向に延在する第1共通部分Sa2を有する第1流路Saと、前記第1共通部分の一部を画定する第1可撓性部材113と、を有する流路構造体60と、を備える。
【選択図】図8
特許請求の範囲【請求項１】
第１ノズル群と、前記第１ノズル群に連通する第１共通液室部とを含む第１ヘッドチップと、
第２ノズル群と、前記第２ノズル群と連通する第２共通液室部とを含む第２ヘッドチップと、
第１方向に積層された複数の流路基板を含む流路構造体であって、前記第１共通液室部および前記第２共通液室部に連通するとともに前記第１方向に直交する第２方向に延在する第１共通部分を有する第１流路と、前記第１共通部分の一部を画定する第１可撓性部材と、を有する流路構造体と、
を備えることを特徴とする液体噴射ヘッド。
続きを表示（約 2,100 文字）【請求項２】
前記流路構造体は、前記第１共通液室部および前記第２共通液室部に連通するとともに前記第２方向に延在する第２共通部分を有する第２流路と、前記第２共通部分の一部を画定する第２可撓性部材と、を有し、
前記複数の流路基板は、
前記第２共通部分を画定し、且つ、前記第１可撓性部材とともに第１コンプライアンス空間を画定する第１流路基板と、
前記第１共通部分を画定し、且つ、前記第２可撓性部材とともに第２コンプライアンス空間を画定する第２流路基板と、を含む、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】
前記複数の流路基板は、前記第１流路基板と前記第２流路基板との間に配置された、前記第１共通部分および前記第２共通部分を画定する第３流路基板を含む、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
【請求項４】
前記流路構造体は、前記第１共通部分の一部を画定する第２可撓性部材と、を有し、
前記複数の流路基板は、
前記第１可撓性部材とともに第１コンプライアンス空間を画定する第１流路基板と、
前記第２可撓性部材とともに第２コンプライアンス空間を画定する第２流路基板と、
前記第１流路基板と前記第２流路基板との間に配置され、前記第１可撓性部材および前記第２可撓性部材とともに前記第１共通部分を画定する第３流路基板と、を含む、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項５】
前記流路構造体は、前記第１共通液室部および前記第２共通液室部に連通するとともに前記第２方向に延在する第２共通部分を有する第２流路と、前記第２共通部分の一部を画定する第２可撓性部材と、を有し、
前記第１共通部分および前記第２共通部分は、前記第１方向に見て、互いの少なくとも一部が重なり、
前記第１可撓性部材および前記第２可撓性部材は、共通の第１コンプライアンス空間を画定する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項６】
前記複数の流路基板は、
前記第１共通部分を画定する第１流路基板と、
前記第２共通部分を画定する第２流路基板と、
前記第１流路基板と前記第２流路基板との間に配置され、前記第１可撓性部材および前記第２可撓性部材とともに前記第１コンプライアンス空間を画定する第３流路基板と、を含む、
ことを特徴とする請求項５に記載の液体噴射ヘッド。
【請求項７】
前記第１ヘッドチップは、第３ノズル群と、前記第３ノズル群に連通する第３共通液室部と、を含み、
前記第２ヘッドチップは、第４ノズル群と、前記第４ノズル群と連通する第４共通液室部と、を含み、
を備え、
前記流路構造体は、前記第３共通液室部および前記第４共通液室部に連通するとともに前記第２方向に延在する第３共通部分を有する第３流路と、前記第３共通部分の一部を画定する第２可撓性部材と、を有し、
前記複数の流路基板は、
前記第１共通部分を画定する第１流路基板と、
前記第３共通部分を画定する第２流路基板と、
前記第１流路基板と前記第２流路基板との間に配置され、前記第１可撓性部材および前記第２可撓性部材とともに第１コンプライアンス空間を画定する第３流路基板と、を含む、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項８】
前記第１流路は、前記第１共通液室部および前記第２共通液室部から液体を回収する流路であり、
前記第３流路は、前記第３共通液室部および前記第４共通液室部から液体を回収する流路である、
ことを特徴とする請求項７に記載の液体噴射ヘッド。
【請求項９】
前記流路構造体は、前記第１共通液室部および前記第２共通液室部に連通するとともに前記第２方向に延在する第２共通部分を有する第２流路と、前記第２共通部分の一部を画定する第２可撓性部材と、を有し、
前記複数の流路基板は、
前記第１共通部分を画定する第１流路基板と、
前記第２共通部分を画定する第２流路基板と、
前記第１流路基板と前記第２流路基板との間に配置された第３流路基板と、を含み、
前記第３流路基板は、前記第１可撓性部材との間で第１コンプライアンス空間を画定する第１凹部を有する第１面と、前記第１面とは反対側の面であって前記第２可撓性部材との間で第２コンプライアンス空間を画定する第２凹部を有する第２面と、を有する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項１０】
前記第１凹部と前記第２凹部とは、前記第２方向に見て、互いの一部が重なる、
ことを特徴とする請求項９に記載の液体噴射ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ノズルから液体を噴射する液体噴射ヘッド及び液体噴射ヘッドを具備する液体噴射装置に関し、特に液体としてインクを噴射するインクジェット式記録ヘッド及びインクジェット式記録装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
インクジェット式プリンターやプロッター等のインクジェット式記録装置に代表される液体噴射装置は、複数のノズルから液体を噴射する液体噴射ヘッドと、液体噴射ヘッドに液体を供給する流路が形成された流路部材と、を具備する。
【０００３】
液体噴射ヘッドは、第１ノズル群及び第１ノズル群に連通する第１共通液室部を有するヘッドチップと、第２ノズル群及び第２ノズル群に連通する第２共通液室部を有するヘッドチップと、第１共通液室部及び第２共通液室部に連通する共通部分を有する流路が設けられた流路構造体と、を具備する構成が開示される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４２３７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、第１ノズル群と第２ノズル群とが共通液室部を介して連通しているため、第１ノズル群及び第２ノズル群の何れか一方のノズル群のノズルから液滴を噴射させた場合に発生した負圧が、他方のノズル群に作用し、他方のノズル群で液滴の噴射不良が生じる虞がある。
【課題を解決するための手段】
【０００６】
上記課題を解決する本発明の態様は、第１ノズル群と、前記第１ノズル群に連通する第１共通液室部とを含む第１ヘッドチップと、第２ノズル群と、前記第２ノズル群と連通する第２共通液室部とを含む第２ヘッドチップと、第１方向に積層された複数の流路基板を含む流路構造体であって、前記第１共通液室部および前記第２共通液室部に連通するとともに前記第１方向に直交する第２方向に延在する第１共通部分を有する第１流路と、前記第１共通部分の一部を画定する第１可撓性部材と、を有する流路構造体と、を備えることを特徴とする液体噴射ヘッドにある。
【０００７】
また、本発明の他の態様は、上記態様に記載の液体噴射ヘッドと、前記液体噴射ヘッドへ液体を供給する液体貯留部と、を備えることを特徴とする液体噴射装置にある。
【図面の簡単な説明】
【０００８】

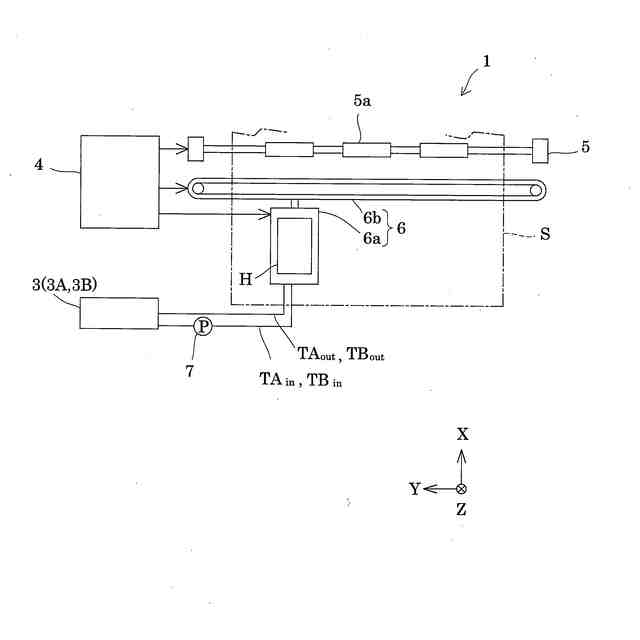

実施形態１に係る液体噴射装置の概略構成を示す図である。

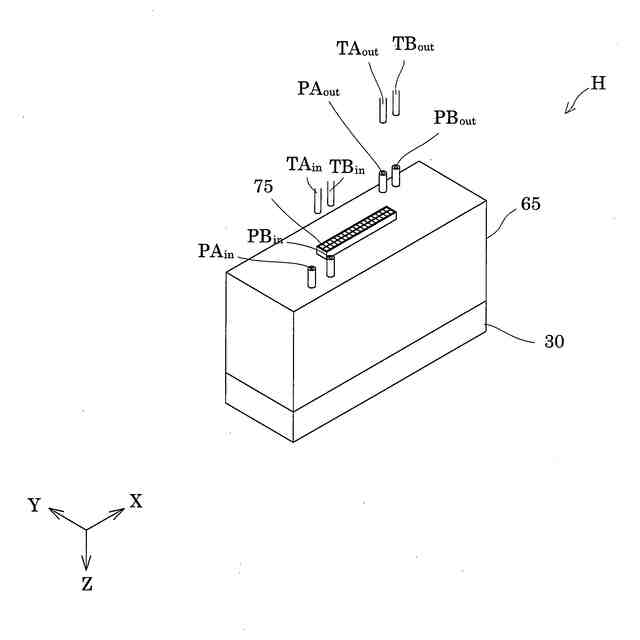

実施形態１に係る液体噴射ヘッドの斜視図である。

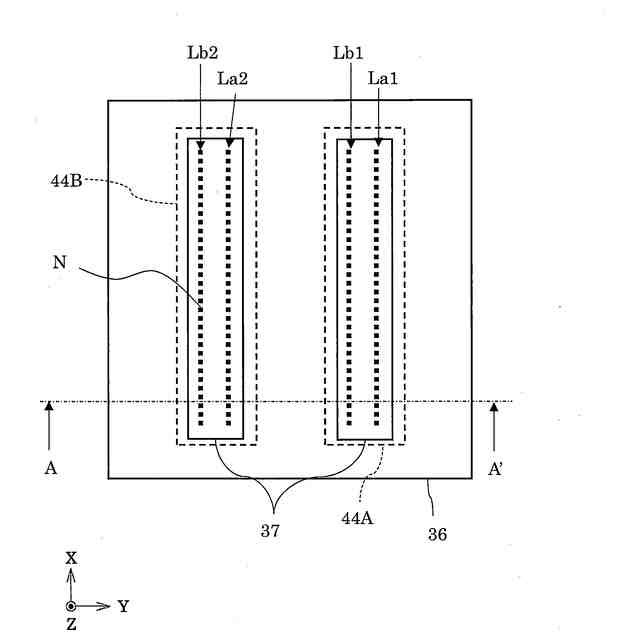

実施形態１に係る液体噴射ヘッドの平面図である。

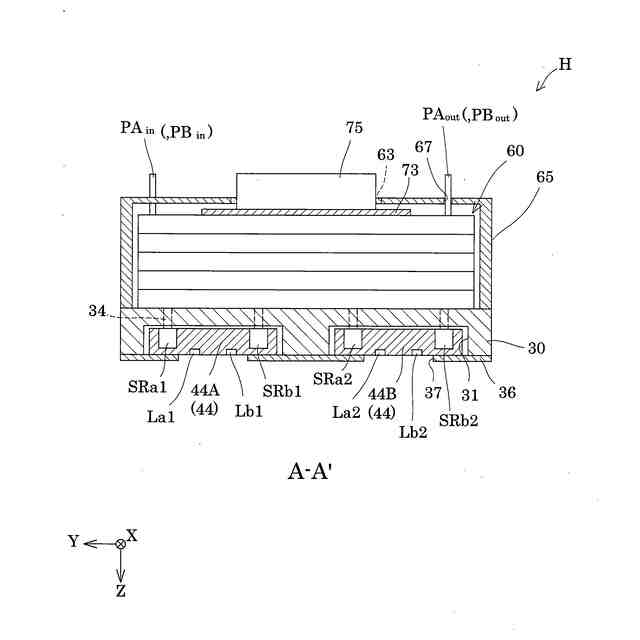

実施形態１に係る液体噴射ヘッドの断面図である。

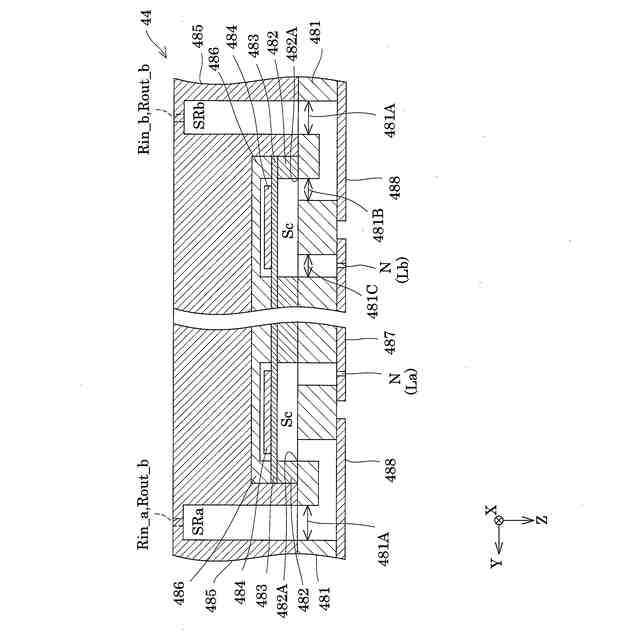

実施形態１に係るヘッドチップの断面図である。

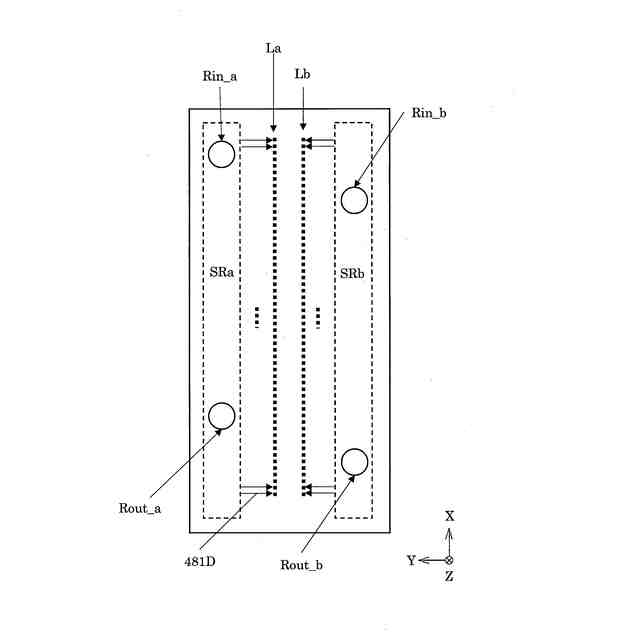

実施形態１に係るヘッドチップの平面図である。

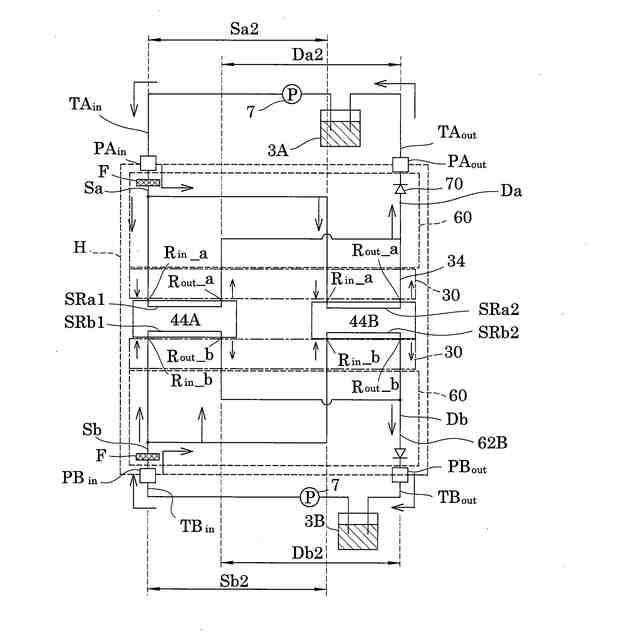

実施形態１に係る液体噴射装置の流路の概略構成を示す図である。

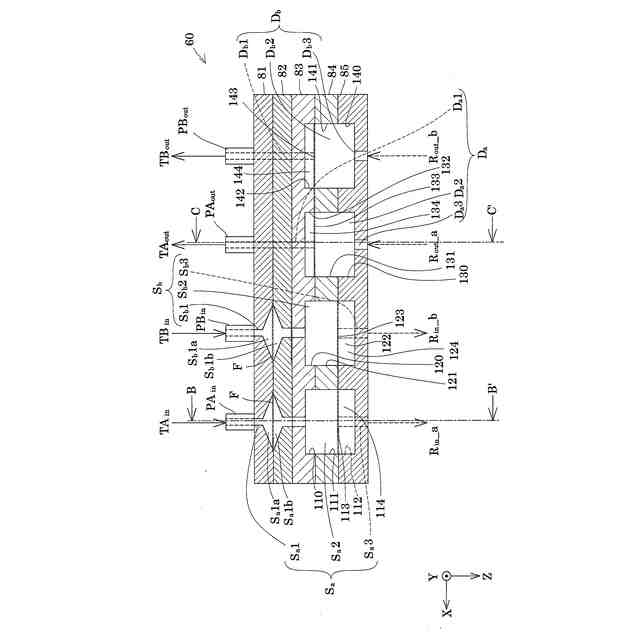

実施形態１に係る流路部材の断面図である。

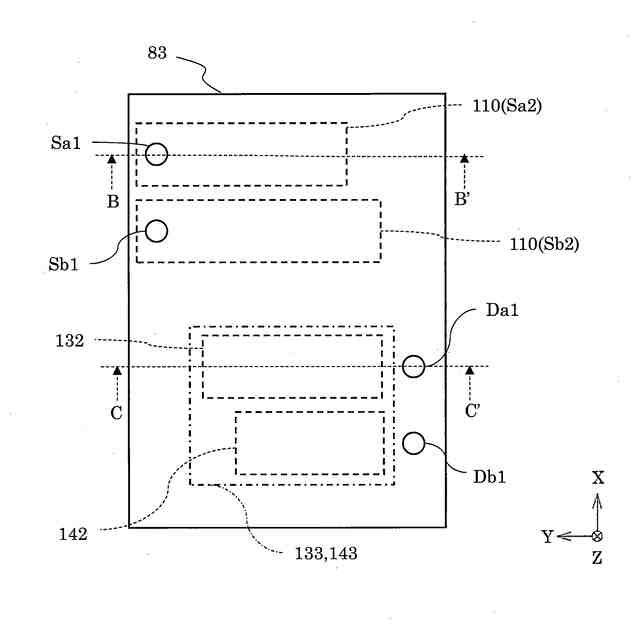

実施形態１に係る流路基板の平面図である。
実施形態１に係る流路基板の平面図である。
実施形態１に係る流路基板の平面図である。
実施形態１に係る流路部材の断面図である。
実施形態１に係る流路部材の断面図である。
実施形態２に係る流路部材を示す断面図である。
実施形態２に係る流路基板の平面図である。
実施形態２に係る流路基板の平面図である。
実施形態２に係る流路基板の平面図である。
実施形態３に係る流路部材を示す断面図である。
実施形態３に係る流路基板の平面図である。
実施形態３に係る流路基板の平面図である。
実施形態３に係る流路基板の平面図である。
実施形態４に係る流路部材を示す断面図である。
実施形態５に係る流路部材を示す断面図である。
実施形態５に係る流路基板の平面図である。
実施形態５に係る流路基板の平面図である。
実施形態５に係る流路基板の平面図である。
【発明を実施するための形態】
【０００９】
以下に本発明を実施形態に基づいて詳細に説明する。ただし、以下の説明は、本発明の一態様を示すものであって、本発明の範囲内で任意に変更可能である。各図において同じ符号を付したものは、同一の部材を示しており、適宜説明が省略されている。また、各図においてＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。本明細書では、これらの軸に沿った方向をＸ方向、Ｙ方向、及びＺ方向とする。各図の矢印が向かう方向を正（＋）方向、矢印の反対方向を負（－）方向として説明する。また、Ｚ方向は、鉛直方向を示し、＋Ｚ方向は鉛直下向き、－Ｚ方向は鉛直上向きを示す。さらに、正方向及び負方向を限定しない３つの空間軸の方向については、Ｘ軸方向、Ｙ軸方向、Ｚ軸方向として説明する。
【００１０】
（実施形態１）
（【００１１】以降は省略されています）
