公開番号2025149108
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049558
出願日2024-03-26
発明の名称溶鉄の製造方法
出願人日本製鉄株式会社
代理人個人
主分類C21B 11/10 20060101AFI20251001BHJP(鉄冶金)
要約【課題】還元鉄を溶解して高い歩留まりで溶鉄を製造する溶鉄の製造方法を提供する。
【解決手段】炉体の側面に配置された排滓口からスラグを排滓する電気炉において、炭材を添加してアーク加熱により固体還元鉄を溶解し、溶鉄を製造する溶鉄の製造方法であって、添加する炭材のVM含有量を30質量%以下とし、電気炉が固定方式の場合は、排滓口の下端と溶鉄面との距離を100mm以上確保するように溶鉄を出湯し、電気炉が傾動方式の場合は、炉体を傾動した状態において、排滓口の下端の最も高い位置と溶鉄面との高さの差を100mm以上確保するように、炉体を傾動してスラグを排滓する。
【選択図】図1
特許請求の範囲【請求項１】

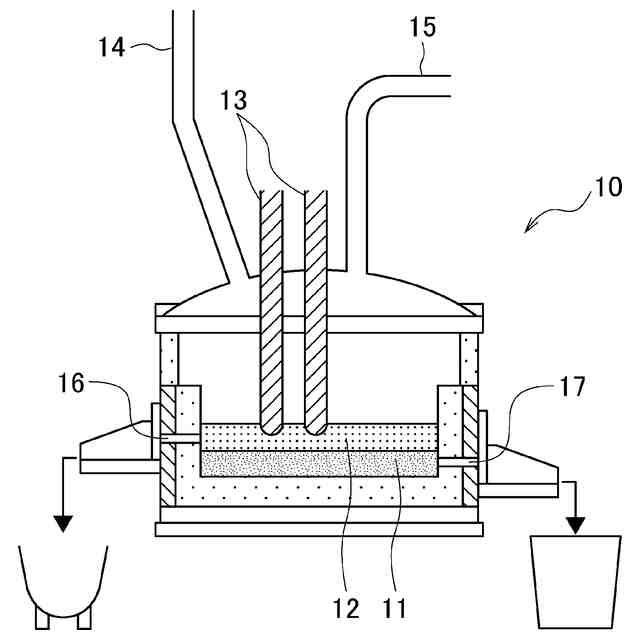

炉体を傾動させずに前記炉体の側面に配置された排滓口からスラグを排滓する電気炉において、炭材を添加してアーク加熱により固体還元鉄を溶解し、溶鉄を製造する溶鉄の製造方法であって、
前記炭材のＶＭ含有量を３０質量％以下とし、
前記排滓口の下端と溶鉄面との距離を１００ｍｍ以上確保するように、前記溶鉄を出湯することを特徴とする溶鉄の製造方法。
続きを表示（約 560 文字）【請求項２】

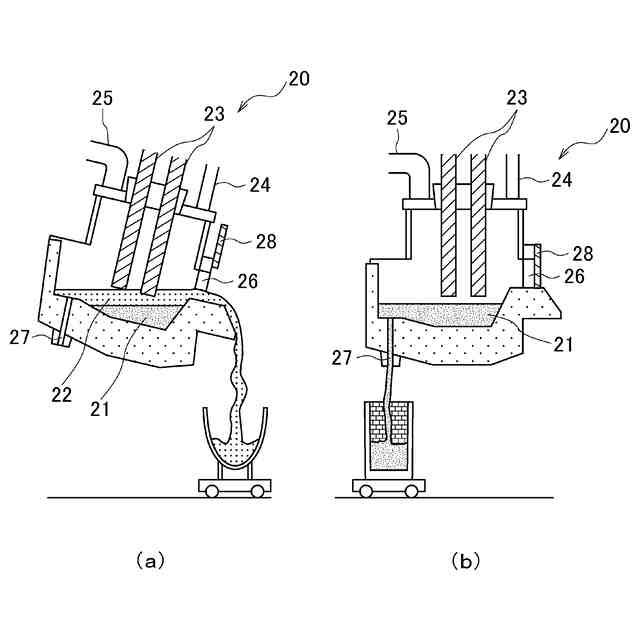

炉体を傾動させて前記炉体の側面に配置された排滓口からスラグを排滓する電気炉において、炭材を添加してアーク加熱により固体還元鉄を溶解し、溶鉄を製造する溶鉄の製造方法であって、
前記炭材のＶＭ含有量を３０質量％以下とし、
前記排滓口の下端の最も高い位置と溶鉄面との高さの差を１００ｍｍ以上確保するように、前記炉体を傾動して前記スラグを排滓し、その後、前記溶鉄を出湯することを特徴とする溶鉄の製造方法。
【請求項３】
前記排滓口の下端と溶鉄面との距離が１５０ｍｍ以下になる前に、炭材の供給を停止することを特徴とする請求項１に記載の溶鉄の製造方法。
【請求項４】
前記炉体を傾動した場合に前記排滓口の下端の最も高い位置と溶鉄面との距離が１５０ｍｍとなる高さに溶鉄面が到達する前に炭材の供給を停止することを特徴とする請求項２に記載の溶鉄の製造方法。
【請求項５】
前記電気炉に投入される固体炭素源のうち、炭材から由来する固定炭素の割合を９５質量％以下とすることを特徴とする請求項１または２に記載の溶鉄の製造方法。
【請求項６】
炉中心より排滓口側に炭材を添加することを特徴とする請求項１または２に記載の溶鉄の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気炉を用いた溶鉄の製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、ＣＯ
2
削減という観点から、電気炉において固体還元鉄を溶解するとともに未還元の酸化鉄分を還元して溶鉄を製造する方法が多く採用されてきている。未還元の酸化鉄分を還元する場合には、還元剤として炭材が投入される。また、固体還元鉄には脈石成分として多くのＳｉＯ
2
やＡｌ
2
Ｏ
3
といった成分が含まれており、これらの成分がスラグとなることから塩基度を調整する必要があり、そのために生石灰などが投入される。このように固体還元鉄の溶解により大量のスラグが生成されることから、連続的に固体還元鉄の溶解を行う場合には、スラグの排滓も逐次行う必要がある。
【０００３】
そこで、スラグの排滓と溶鉄の出湯とを効率良く行い、生産性を向上させるために様々な技術が提案されている。特許文献１には、アークによる固体還元鉄の溶解と排滓口からのスラグの排出とを交互に複数回繰り返し、所定量の溶銑が生成された段階で出銑を行う溶銑の製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－５７４３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般的に固体還元鉄は電気炉へ連続的に投入されるため、スラグを排出する直前では未溶解の固体還元鉄が残存する場合がある。その場合、固体還元鉄の見かけ密度はスラグよりも大きく溶鉄よりも小さいことから溶鉄とスラグとの界面で溶銑面の上側に未溶解の固体還元鉄が残存しやすい。特許文献１に記載の方法では、スラグを排滓口から排出する際に未溶解の固体還元鉄までも排出されてしまう可能性があり、その場合には鉄の歩留まりが低下してしまう。
【０００６】
本発明は前述の問題点を鑑み、還元鉄を溶解して高い歩留まりで溶鉄を製造する溶鉄の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】

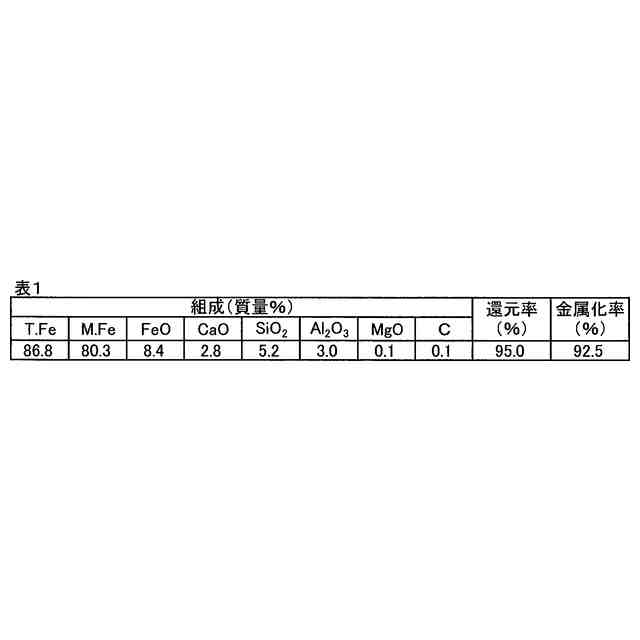

本発明者らは、未溶解の固体還元鉄がスラグとともに排出されないようにするために、未溶解の固体還元鉄が溶鉄とスラグとの界面にどのように残存するかについて基礎実験を行ったところ、固体還元鉄にＨＢＩ（Hot Briquetted Iron）を用いた場合に、ＨＢＩが連続投入されると、未溶解のＨＢＩが溶鉄上に平均で２層となって存在することを知見した。つまり、ＨＢＩの短径を５０ｍｍ程度とした場合、溶鉄面の上側には１００ｍｍ程度のＨＢＩ層が存在することを知見した。
【０００８】

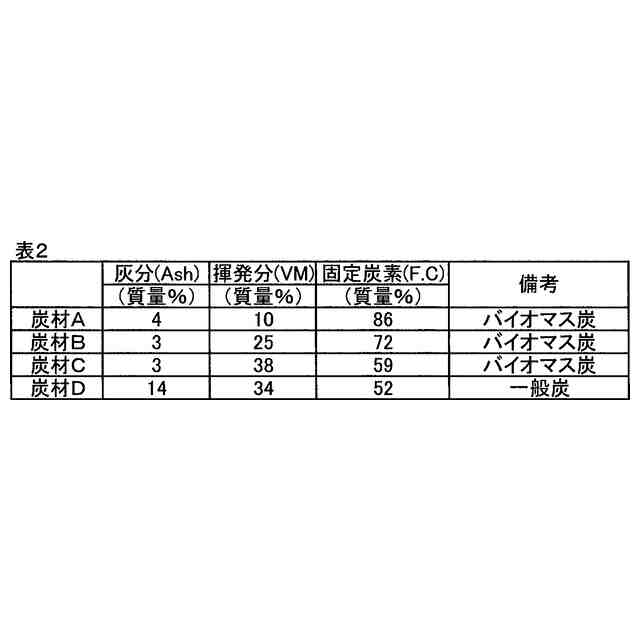

また、還元剤および加炭材としては一般炭やバイオマス炭が用いられる。これらの炭材には揮発分（ＶＭ）が含まれており、これらの炭材が投入されると炉内でガスが急速に発生し、溶鉄面が乱れる。そのため、未溶解の固体還元鉄がスラグ中に浮遊しやすくなる。そこで、炉内での溶鉄面の安定性を考慮しながら固体還元鉄の層をスラグとともに排出しないようにすることにより、鉄の歩留まりを向上させることができることを本発明者らは見出した。
【０００９】
本発明は以下のとおりである。
［１］
炉体を傾動させずに前記炉体の側面に配置された排滓口からスラグを排滓する電気炉において、炭材を添加してアーク加熱により固体還元鉄を溶解し、溶鉄を製造する溶鉄の製造方法であって、
前記炭材のＶＭ含有量を３０質量％以下とし、
前記排滓口の下端と溶鉄面との距離を１００ｍｍ以上確保するように、前記溶鉄を出湯することを特徴とする溶鉄の製造方法。
［２］
炉体を傾動させて前記炉体の側面に配置された排滓口からスラグを排滓する電気炉において、炭材を添加してアーク加熱により固体還元鉄を溶解し、溶鉄を製造する溶鉄の製造方法であって、
前記炭材のＶＭ含有量を３０質量％以下とし、
前記排滓口の下端の最も高い位置と溶鉄面との高さの差を１００ｍｍ以上確保するように、前記炉体を傾動して前記スラグを排滓し、その後、前記溶鉄を出湯することを特徴とする溶鉄の製造方法。
［３］
前記排滓口の下端と溶鉄面との距離が１５０ｍｍ以下になる前に、炭材の供給を停止することを特徴とする上記［１］に記載の溶鉄の製造方法。
［４］
前記炉体を傾動した場合に前記排滓口の下端の最も高い位置と溶鉄面との距離が１５０ｍｍとなる高さに溶鉄面が到達する前に炭材の供給を停止することを特徴とする上記［２］に記載の溶鉄の製造方法。

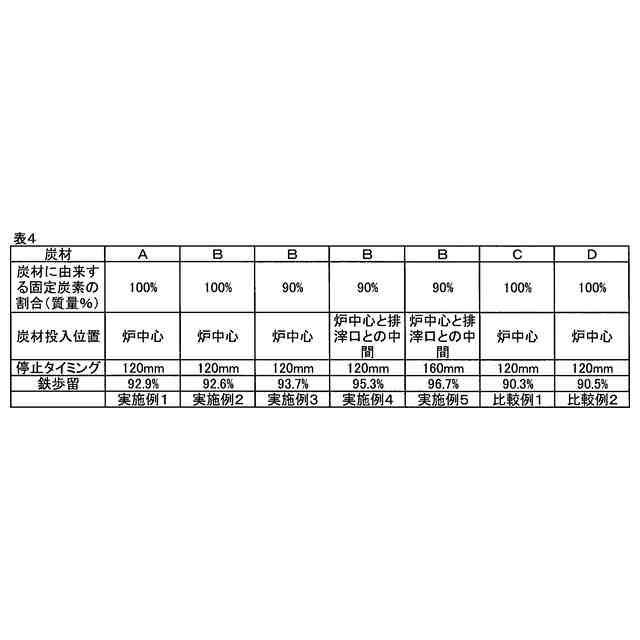

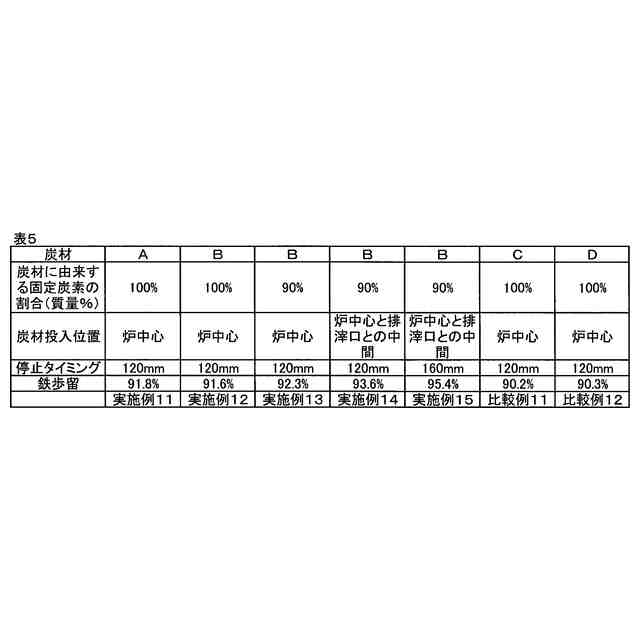

［５］
前記電気炉に投入される固体炭素源のうち、炭材から由来する固定炭素の割合を９５質量％以下とすることを特徴とする上記［１］または［２］に記載の溶鉄の製造方法。
［６］
炉中心より排滓口側に炭材を添加することを特徴とする上記［１］または［２］に記載の溶鉄の製造方法。
【発明の効果】
【００１０】

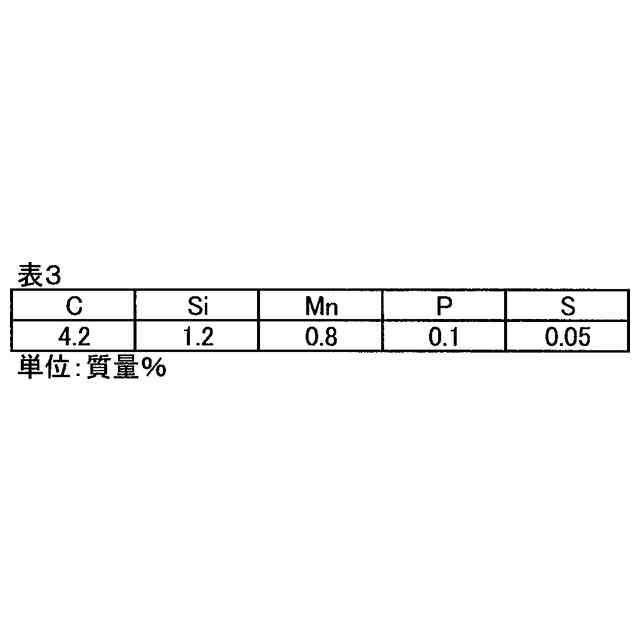

本発明によれば、還元鉄を溶解して高い歩留まりで溶鉄を製造することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
