公開番号2025149165
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049642
出願日2024-03-26
発明の名称筒部材及び緩衝器
出願人カヤバ株式会社
代理人個人
主分類F16F 9/32 20060101AFI20251001BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】バンプラバーの劣化を防止しつつも、バンプキャップの笛吹音の発生を抑制できる緩衝器を提供する。

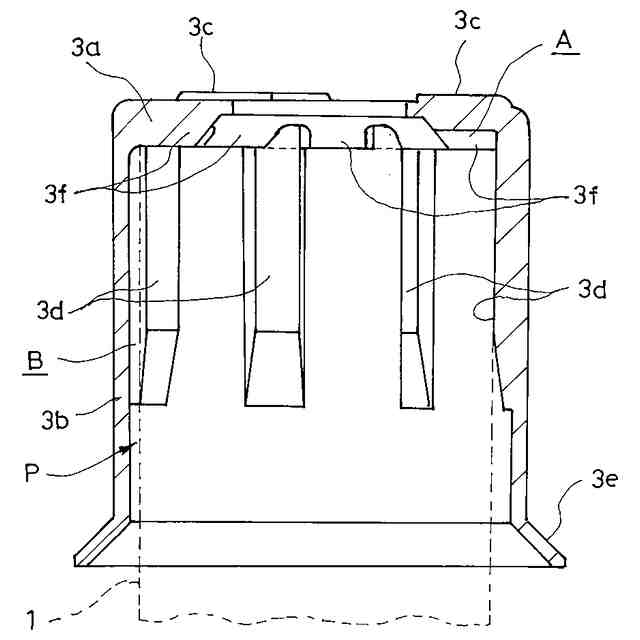

【解決手段】本実施の形態の緩衝器Dは、アウターシェル1と、アウターシェル1内に出入りするロッド2と、有頂筒状であり頂部3aが環状であってアウターシェル1のロッド側端となる上端の外周に装着されるとともに頂部3aの内周側にロッド2が挿通されるバンプキャップ3と、ロッド2に取り付けられてロッド2の軸方向でバンプキャップ3に対向するバンプラバー4と、ロッド2の外周を覆って上端がロッド2に取り付けられるとともに下端がバンプキャップ3の筒部3bに全周に渡って当接する筒状のダストブーツ5とを備え、バンプキャップ3は、筒部3bの内側であって周方向の異なる位置に3つ以上の嵌合突起3dを有し、隣り合う嵌合突起3d,3d間の空隙Bの周方向幅の一部または全部が異なっている。
【選択図】図2
特許請求の範囲【請求項１】
アウターシェルと、
前記アウターシェル内に出入りするロッドと、
有頂筒状であり頂部が環状であって、前記アウターシェルのロッド側端となる上端の外周に装着されるとともに頂部の内周側に前記ロッドが挿通されるバンプキャップと、
前記ロッドに取り付けられて前記ロッドの軸方向で前記バンプキャップに対向するバンプラバーと、
前記ロッドの外周を覆って上端が前記ロッドに取り付けられるとともに下端が前記バンプキャップの筒部に全周に渡って当接する筒状のダストブーツとを備え、
前記バンプキャップは、前記筒部の内側であって周方向の異なる位置に軸方向に沿って設けられて、径方向へ突出して前記アウターシェルの外周に当接する３つ以上の嵌合突起を有し、
隣り合う前記嵌合突起間の空隙の周方向幅の一部または全部が異なっている
ことを特徴とする緩衝器。
続きを表示（約 800 文字）【請求項２】
アウターシェルと、
前記アウターシェル内に出入りするロッドと、
有頂筒状であり頂部が環状であって、前記アウターシェルのロッド側端となる上端の外周に装着されるとともに頂部の内周側に前記ロッドが挿通されるバンプキャップと、
前記ロッドに取り付けられて前記ロッドの軸方向で前記バンプキャップに対向するバンプラバーと、
前記ロッドの外周を覆って上端が前記ロッドに取り付けられるとともに下端が前記バンプキャップの筒部に全周に渡って当接する筒状のダストブーツとを備え、
前記バンプキャップは、前記筒部の内側であって周方向の異なる位置に軸方向に沿って設けられて、径方向へ突出して前記アウターシェルの外周に当接する３つ以上の嵌合突起を有し、
前記嵌合突起の周方向幅の一部または全部が異なっている
ことを特徴とする緩衝器。
【請求項３】
アウターシェルと、
前記アウターシェル内に出入りするロッドと、
有頂筒状であり頂部が環状であって、前記アウターシェルのロッド側端となる上端の外周に装着されるとともに頂部の内周側に前記ロッドが挿通されるバンプキャップと、
前記ロッドに取り付けられて前記ロッドの軸方向で前記バンプキャップに対向するバンプラバーと、
前記ロッドの外周を覆って上端が前記ロッドに取り付けられるとともに下端が前記バンプキャップの筒部に全周に渡って当接する筒状のダストブーツとを備え、
前記バンプキャップは、前記筒部の内側であって周方向の異なる位置に軸方向に沿って設けられて、径方向へ突出して前記アウターシェルの外周に当接する３つ以上の嵌合突起を有し、
隣り合う前記嵌合突起の間の空隙の径方向の深さは、一部または全部が異なっている
ことを特徴とする緩衝器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筒部材及び緩衝器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、車両用の緩衝器は、ピストンロッドの先端の外周に装着されるバンプストッパラバーと、アウターシェルの上端に装着されるとともにバンプストッパラバーと軸方向で対向する有頂筒状のバンプキャップとを備えており、最圧縮時にバンプストッパラバーとバンプキャップとを衝合させて、圧縮されるバンプストッパラバーが発揮する弾発力によって、最収縮時の底付きの防止や衝撃を緩和している。
【０００３】
また、緩衝器は、ピストンロッドの外周を保護するために、ピストンロッドを覆う筒状であって蛇腹を備えたダストカバーを備えている。ダストブーツは、上端がピストンロッドの先端に装着された懸架ばねに取り付けられるとともに、下端をバンプキャップの筒部の下端外周に設けられたフランジ状のスカートに突き当てており、緩衝器が伸縮するとピストンロッドに対して軸ぶれせずに伸縮できる（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１９０５５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の緩衝器では、ダストブーツによってピストンロッドの外周を保護できるが、近年、ピストンロッドの外周への雨滴や埃の付着をより効果的に防止できるように、ダストブーツの下端をバンプキャップのスカートに突き当てるだけでなくスカートに固定することによって、ダストブーツ内の気密性を高めることが要望されている。
【０００６】
ダストブーツの下端をバンプキャップのスカートに固定するとダストブーツ内の気密性が高まりピストンロッドをより効果的に保護できるのであるが、ダストカバーとバンプキャップとの間が閉塞されるため、緩衝器の収縮時にバンプキャップとアウターシェルとの間の隙間を介してダストブーツ内の空気が外部へ流出するようになる。
【０００７】
他方、バンプキャップは、内周にピストンロッドが挿通されるとともにバンプラバーに対向する円環状の頂部と、内周にアウターシェルの外周に当接する複数のリブを有する筒部とで構成されており、バンプラバーがバンプキャップに衝突して圧縮された際に、バンプラバーが頂部の内周とロッドとの間で噛み込まれるとバンプラバーが劣化してしまう。よって、バンプラバーの劣化の防止のためには、頂部の内周とピストンロッドの外周との間のクリアランスを狭くする方が好ましい。
【０００８】
ところが、頂部の内周とピストンロッドの外周との間のクリアランスを狭くすると、緩衝器の収縮時に前記クリアランスを通過する空気の流速が早くなり、バンプキャップの頂部の内周の上端縁に空気が強く当たる事によって空気が渦を巻いて振動して笛吹音が生じる問題がある。
【０００９】
そこで、本願発明は、バンプラバーの劣化を防止しつつも、バンプキャップの笛吹音の発生を抑制できる緩衝器の提供を目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するため、本発明の緩衝器は、アウターシェルと、アウターシェル内に出入りするロッドと、有頂筒状であり頂部が環状であって、アウターシェルのロッド側端となる上端の外周に装着されるとともに頂部の内周側にロッドが挿通されるバンプキャップと、ロッドに取り付けられてロッドの軸方向でバンプキャップに対向するバンプラバーと、ロッドの外周を覆って上端がロッドに取り付けられるとともに下端がバンプキャップの筒部に全周に渡って当接する筒状のダストブーツとを備え、バンプキャップは、筒部の内側であって周方向の異なる位置に軸方向に沿って設けられて、径方向へ突出してアウターシェルの外周に当接する３つ以上の嵌合突起を有し、隣り合う嵌合突起間の空隙の周方向幅の一部または全部が異なっている。
（【００１１】以降は省略されています）
